Sensor Indutivo IFM IFC239 M12 2mm PNP NA IP68

Pré-visualizar: IFC239 IFM - Sensor Indutivo IFM Automação Industrial M12 2mm PNP NA IP68

IFC239 IFM - Sensor Indutivo IFM Automação Industrial M12 2mm PNP NA IP68

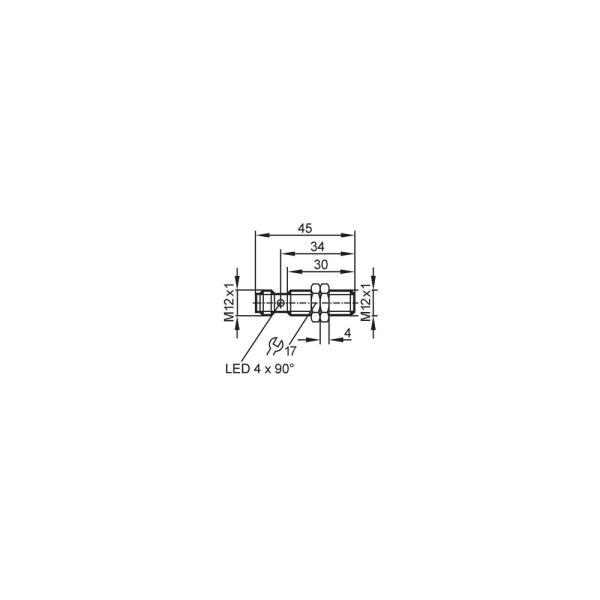

Imagem meramente ilustrativa

R$ 700,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFC239
EAN: 4021179086387
NCM do produto: 85365090

Destaques do Produto Alcance de detecção 2...mais

Fechar menu

Saiba mais sobre: "IFC239 IFM - Sensor Indutivo IFM Automação Industrial M12 2mm PNP NA IP68"

Destaques do Produto

Alcance de detecção

2 mm

Rosca

M12 x 1

Saída

PNP / NA

Grau de proteção

IP 68

Conexão

M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFC239 IFM - Sensor Indutivo Automação Industrial M12 2mm PNP NA IP68

O IFC239 é um sensor indutivo de proximidade, ideal para detecção precisa de objetos metálicos em ambientes industriais, incluindo máquinas com presença de refrigerantes. Com invólucro M12 de rosca e montagem embutida, oferece um alcance de detecção de 2 mm. O dispositivo opera com tecnologia PNP normalmente aberta e possui proteção IP68, assegurando confiabilidade em condições operacionais severas.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	IFC239
Montagem	Embutido
Alcance	2 mm
Frequência	700 Hz
Grau de Proteção	IP 68
Saída	PNP / NA
Tensão	10-30V DC
Conexão	M12

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Máquinas-ferramenta com uso intenso de fluidos refrigerantes.
Linhas de automação industrial que exigem invólucro M12 de rosca.
Ambientes com restrições de espaço que favorecem montagem embutida.

⚠ Considere outro se precisa de:

Detecção de materiais não metálicos (plásticos, madeira, líquidos dielétricos).
Aplicações em campos magnéticos de alta intensidade (solda por resistência).
Conexões elétricas que demandam saída NPN.

APLICAÇÕES E USO

Detecção de fim de curso em máquinas-ferramenta CNC.
Monitoramento de presença de peças em linhas de automação industrial.
Aplicações em ambientes com lubrificantes e refrigerantes de usinagem.
Posicionamento de componentes em sistemas de fixação metálicos.

COMO ESCOLHER

Antes de comprar o IFC239 IFM - Sensor Indutivo Automação Industrial M12 2mm PNP NA IP68, verifique estes pontos:

Quando escolher o IFC239

Selecione este modelo para detecção metálica padrão em rosca M12 quando houver necessidade de resistência a fluidos (coolant) e montagem nivelada (embutida) na superfície da máquina.

Quando buscar alternativa

Considere buscar outro modelo se o alcance de detecção de 2 mm for insuficiente para a aplicação, se for necessária uma saída NPN (em vez de PNP) ou se a conexão elétrica exigir cabo fixo sem conector M12.

ESPECIFICAÇÕES TÉCNICAS

Detecção
Tipo de sensor	Indutivo	Princípio de detecção eletromagnética.
Alcance de detecção	2 mm	Distância nominal de operação.
Tipo de montagem	Embutido	Permite instalação nivelada em metal.

Dados Elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação admissível.
Frequência de comutação	700 Hz	Velocidade máxima de chaveamento.
Consumo de corrente	< 10 mA	Corrente sem carga (típico).
Configuração de saída	PNP / Normalmente Aberto	Lógica de comutação do sinal.

Condições Ambientais
Grau de proteção	IP 68	Resistência a imersão (Coolant).
Temperatura ambiente	-25...70 °C	Limites operacionais.

Dados Mecânicos
Dimensões	M12 x 1 / L = 45 mm	Dimensões físicas da carcaça.
Material	Latão revestido com bronze branco	Construção do invólucro.
Conexão	M12 (3 pinos)	Interface de conexão elétrica.

COMPATIBILIDADE

Comunicação

• Sinal digital discreto (On/Off)

Conexões

Elétrica Conector M12, 3 pinos, codificação A

Processo M12x1 roscada

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de peças metálicas ferrosas	✓	Sensor indutivo otimizado para detecção de metais.
Uso com refrigerantes e lubrificantes	✓	Invólucro IP68 resistente a fluidos industriais.
Detecção de plástico ou madeira	✗	A tecnologia indutiva não interage com materiais não condutores.
Sistemas de controle de 24V DC	✓	Compatível com a faixa de tensão 10-30V DC.

INSTALAÇÃO

Como instalar o IFC239 IFM - Sensor Indutivo Automação Industrial M12 2mm PNP NA IP68

Limpe a rosca de montagem e certifique-se de que não haja limalhas ou resíduos.
Posicione o sensor no suporte de montagem, garantindo que o local permita a montagem embutida.
Enrosque as porcas de fixação manualmente para evitar danos à rosca.
Aperte as porcas com uma chave adequada, respeitando o torque máximo de 7 Nm.
Conecte o conector M12 do cabo de controle, garantindo o travamento seguro.
Verifique a sinalização através dos LEDs amarelos ao posicionar o alvo metálico dentro da distância nominal.

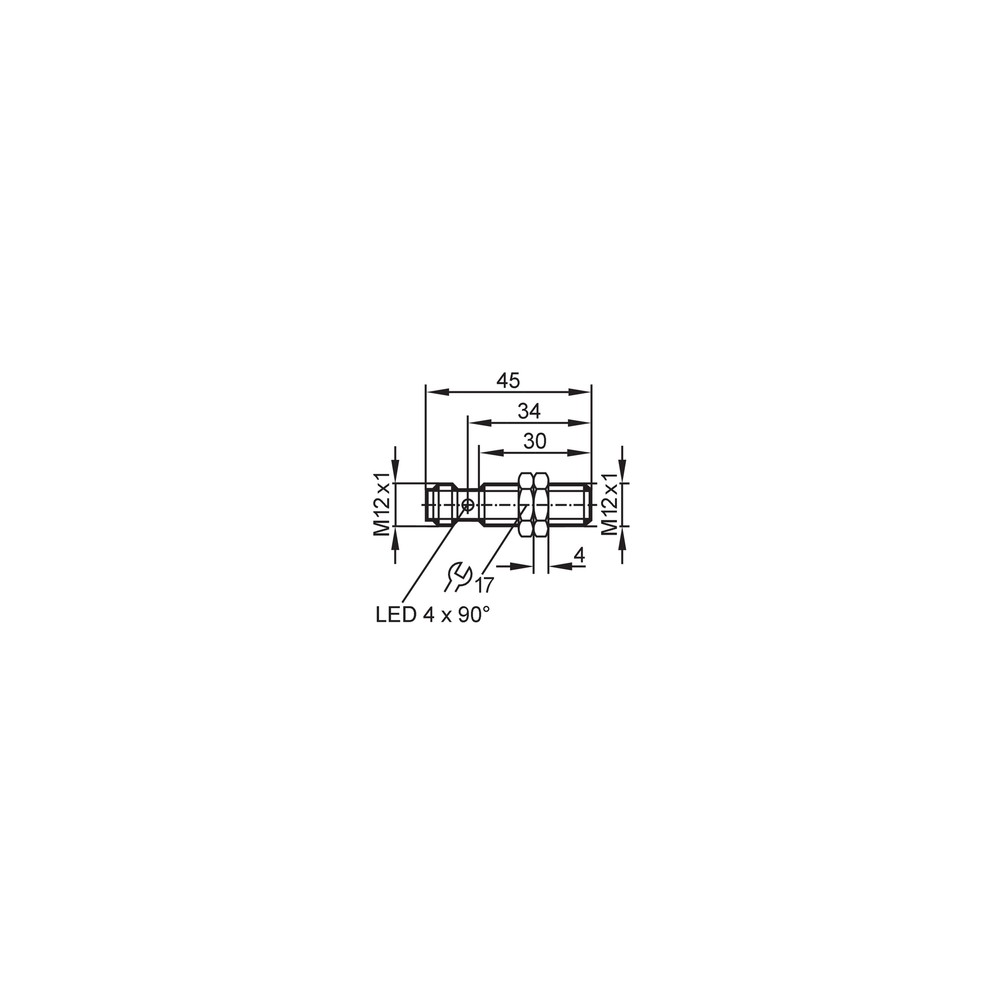

Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não sinaliza a presença do objeto.	Distância do alvo superior a 2 mm.	Medir a distância entre a face ativa e o objeto com um paquímetro.
O LED de status está apagado.	Falha na conexão elétrica (cabo/conector).	Testar continuidade do cabo M12 e verificar tensão de alimentação.
Saída desativada constantemente.	Curto-circuito na carga ou sobrecarga de saída.	Verificar se a carga excede 200 mA ou há curto nos fios.
Sinalização intermitente ou desalinhada.	Vibração excessiva soltando as porcas.	Conferir o torque de aperto das porcas de fixação (7 Nm).

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico IFC239 (Datasheet) Desenho Dimensional em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este sensor indutivo da IFM e qual sua principal finalidade?

O IFC239 é um sensor indutivo M12 de 2 mm projetado para detectar objetos metálicos em processos de automação industrial, sendo compatível com aplicações que utilizam refrigerantes.

O que acompanha o produto na embalagem?

O sensor acompanha 2 porcas de fixação para montagem em roscas M12x1, facilitando a integração em painéis ou suportes de máquinas.

O sensor consegue detectar objetos de plástico ou madeira?

Este produto não é indicado para a detecção de objetos não metálicos, como plástico, madeira ou vidro, pois opera com base na indução eletromagnética sobre materiais condutores.

Posso substituir um sensor NPN por este IFC239?

Não, este modelo possui saída PNP (tensão positiva na carga) e não é compatível com sistemas que requerem saída NPN, a menos que utilize um conversor de sinal externo.

O que fazer se o sensor não sinalizar a detecção?

Se o LED amarelo de status não acende ao aproximar um objeto metálico, verifique primeiro a continuidade do cabo M12 e se a tensão de alimentação (10-30V DC) está presente no conector.

Por que o sensor parece falhar ou piscar durante a operação?

Se o sensor comuta intermitentemente, a causa provável é a vibração excessiva afrouxando a montagem ou o objeto alvo estar posicionado muito próximo ao limite da distância de detecção (2 mm). Verifique o torque de aperto de 7 Nm.

Este produto é um kit ou uma peça única?

Este modelo é uma peça de reposição direta para aplicações com rosca M12 e necessidade de vedação IP68, sendo um componente avulso de substituição rápida.

Qual a diferença deste IFC239 para um sensor indutivo genérico?

O IFC239 difere de sensores standard por possuir contatos banhados a ouro para melhor integridade elétrica e resistência a ambientes com refrigerantes, comuns em usinagem.

Quais cuidados tomar durante a instalação?

A instalação deve ser feita mantendo o torque máximo de 7 Nm nas porcas de fixação para não danificar o corpo metálico, garantindo que o sensor esteja alinhado perpendicularmente ao objeto alvo.

Qual a procedência e garantia de conformidade técnica do produto?

Este sensor é um componente de automação industrial focado em ambientes agressivos, com procedência da IFM, garantindo conformidade com normas EMC especificadas no datasheet.

GLOSSÁRIO TÉCNICO

Indutivo

Tecnologia de sensor que gera um campo eletromagnético para detectar objetos metálicos sem contato físico (Ref.: datasetAttributes - tipo_de_sensor).

PNP

Configuração de saída do transistor onde a carga é conectada ao terra, chaveando o positivo (Ref.: datasetAttributes - configuracao_de_saida).

IP68

Grau de proteção que garante vedação contra imersão contínua em água e proteção contra poeira (Ref.: datasetAttributes - grau_de_protecao).

Histerese

A diferença entre o ponto de ativação e desativação do sensor, evitando múltiplas comutações próximas ao limite (Ref.: datasetAttributes - histerese_percentual).

Montagem Embutida

Forma de instalação onde a face ativa do sensor pode ser montada nivelada com o material metálico circundante sem falsos disparos (Ref.: datasetAttributes - tipo_montagem).
