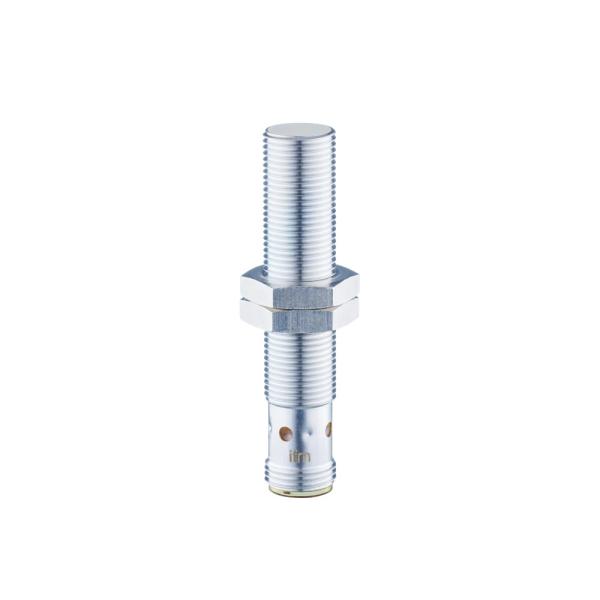

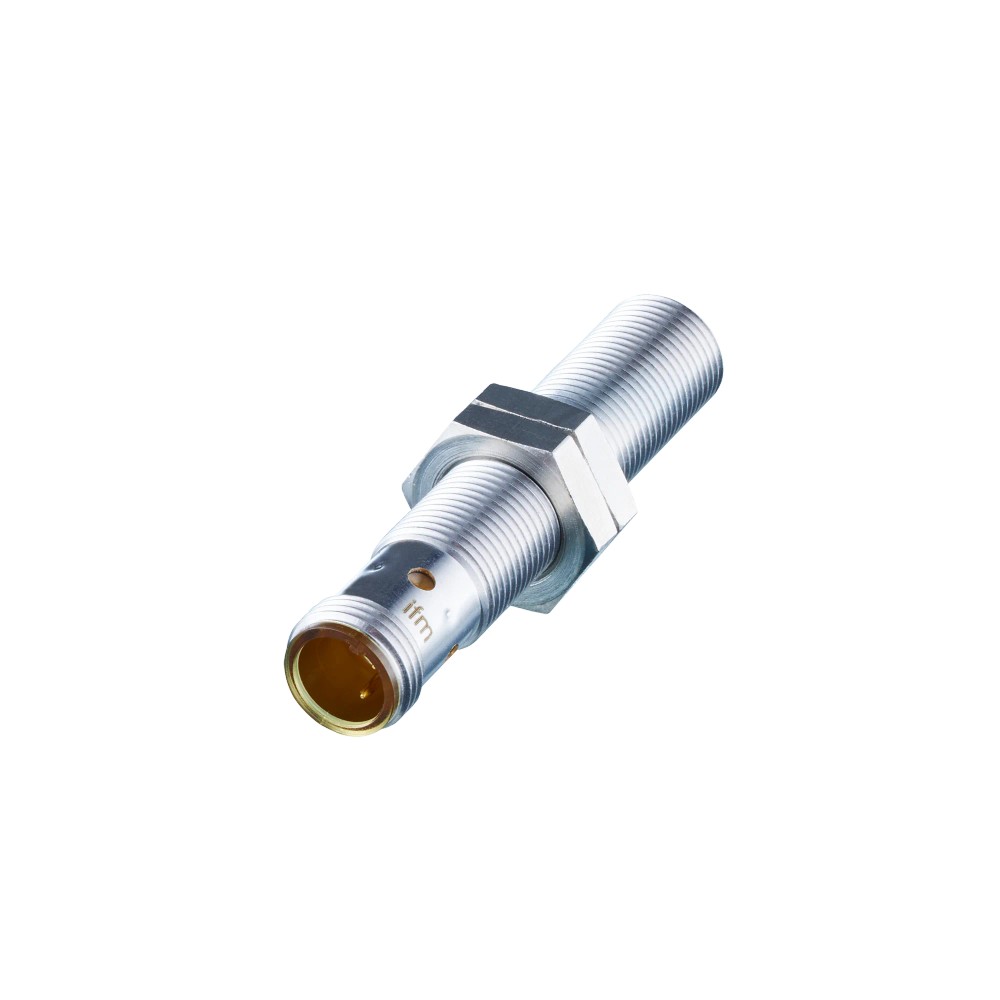

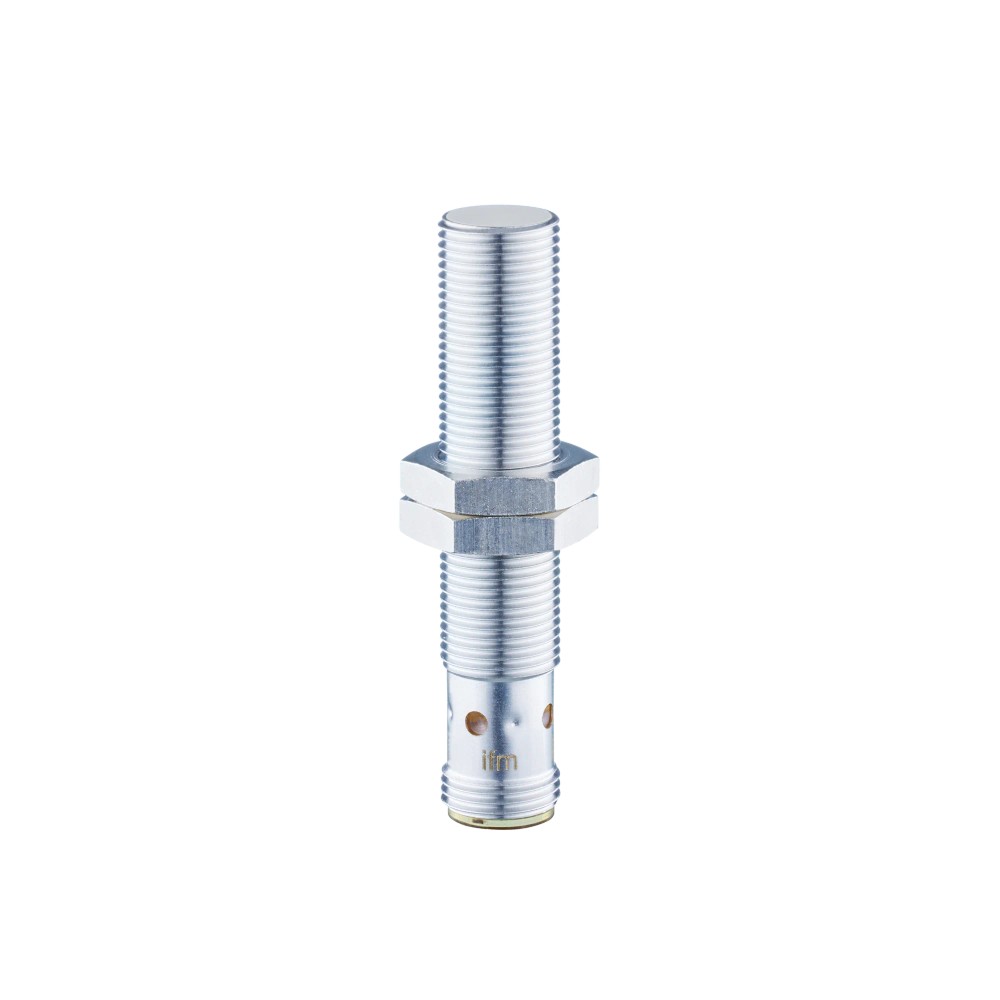

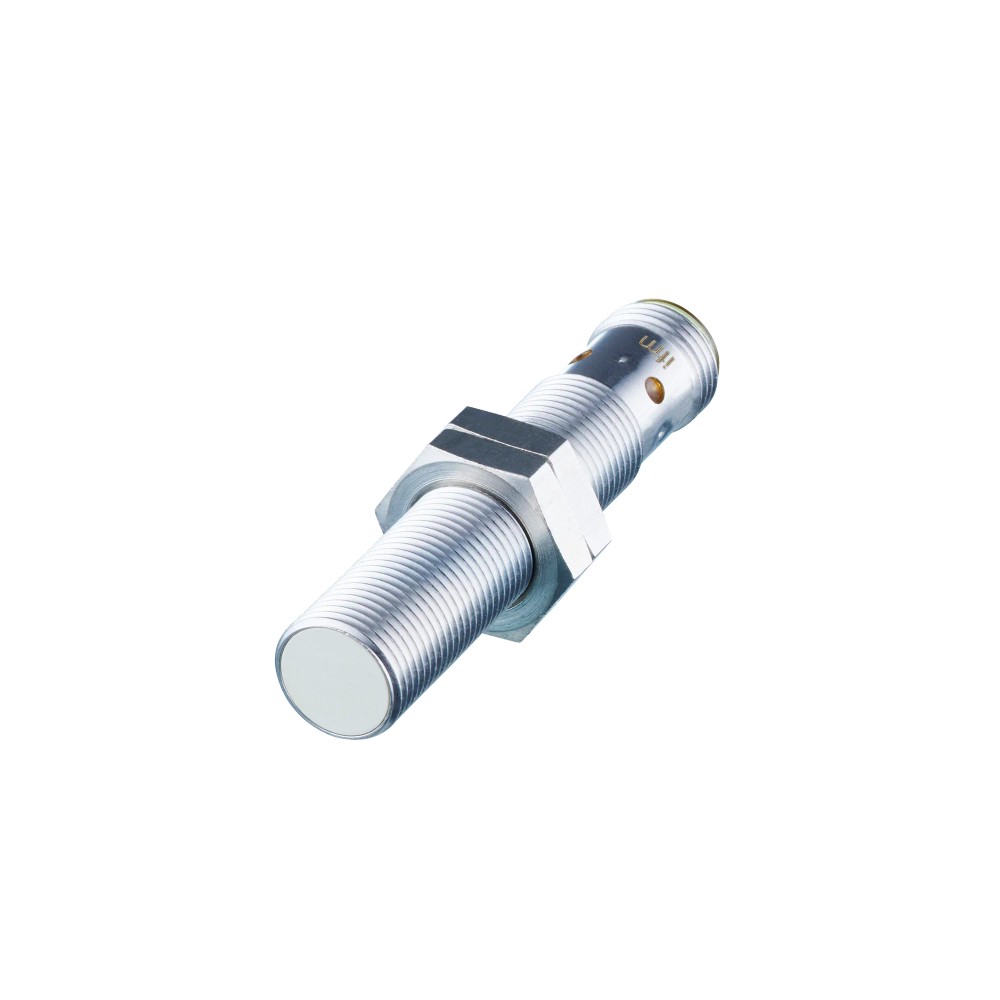

Sobre o Sensor Indutivo IFM IFC234 M12 x 1, alcance de 4 mm, saída PNP/NPN, IP68

O IFM IFC234 é um sensor indutivo para detecção de objetos metálicos em aplicações de automação industrial. Tem alcance de detecção de 4 mm, montagem embutida e saída PNP/NPN com função de abertura ou fechamento selecionável. Opera com alimentação de 10 a 30 V DC e possui grau de proteção IP68, indicado na ficha para aplicação com coolant.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IFC234
Tipo	Sensor indutivo
Alcance de detecção	4 mm
Montagem	Embutida
Saída	PNP/NPN; abertura ou fechamento selecionável
Tensão de operação	10...30 V DC
Conexão elétrica	1 x M12, codificação A, 2 contatos dourados
Grau de proteção	IP68; indicado para coolant
Temperatura ambiente	-25...70 °C
Frequência de comutação	700 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva em máquinas-ferramentas e sistemas de automação industrial, conforme aplicação descrita na ficha.
Aplicações com refrigerantes e lubrificantes (coolant), respeitando a faixa de temperatura ambiente de -25...70 °C.
Instalações que permitam montagem embutida e exijam alcance nominal de detecção de 4 mm.

⚠ Considere outro se precisa de:

Não selecione se a aplicação exigir alcance nominal superior a 4 mm sem confirmar a distância de trabalho e as condições de detecção no datasheet.
Não selecione para alimentação fora de 10...30 V DC.
Não use fora da faixa de temperatura ambiente de -25...70 °C.

APLICAÇÕES E USO

Aplicação documentada: máquinas-ferramentas e uso com refrigerantes e lubrificantes (coolant), conforme a descrição da ficha.
Aplicação documentada: automação industrial que utilize detecção indutiva e montagem embutida, dentro das faixas elétricas, ambientais e de detecção informadas.
Possibilidade inferida: detecção de posição ou presença de alvos metálicos em uma máquina; confirme material, geometria e distância efetiva de detecção no projeto e no datasheet. A ficha apresenta fatores de correção para aço, aço inoxidável, latão, alumínio e cobre.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IFC234 M12 x 1, alcance de 4 mm, saída PNP/NPN, IP68, verifique estes pontos:

Escolha o IFC234 quando

A aplicação exigir sensor indutivo embutido, detecção nominal de 4 mm, alimentação DC de 10...30 V e saída PNP/NPN com abertura ou fechamento selecionável.

Avalie outra especificação quando

O projeto exigir distância nominal maior que 4 mm, alimentação diferente de 10...30 V DC ou temperatura ambiente fora de -25...70 °C. Compare os requisitos do projeto com o datasheet antes de selecionar outro modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação do produto.
Marca	IFM	Fabricante indicado no anúncio.
Modelo / SKU / Part Number	IFC234	Identificação do produto.
GTIN	4021179086349	Código de identificação comercial informado.
Aplicação	Coolant; máquinas-ferramentas, refrigerantes e lubrificantes; automação industrial	Cenários de aplicação descritos na ficha.

Detecção e instalação
Alcance de detecção	4 mm	Alcance nominal informado.
Distância de trabalho	0...3,25 mm	Faixa de trabalho informada na ficha.
Montagem	Embutida	Tipo de montagem especificado.
Alcance aumentado	Sim	Característica indicada na ficha; não substitui o alcance nominal informado.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,5; cobre: 0,4	Valores de fator de correção para os materiais listados.
Histerese	1...15 % de Sr	Faixa informada em relação a Sr.

Dados elétricos e alimentação
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Classe de proteção elétrica	II	Classe indicada na ficha.
Número de fios	2 fios	Informação do anúncio; consultar o esquema oficial para a ligação.
Conexão elétrica	1 x M12; codificação A; 2 contatos dourados	Tipo de conector e contatos informados.
Corrente residual máxima	1 mA	Limite especificado.
Corrente de saída mínima	4 mA	Valor mínimo informado para a saída.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuitos	Sim, por impulso	Versão da proteção indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.

Saídas e comutação
Função elétrica / tipo de saída	PNP/NPN	Função elétrica informada no anúncio e na ficha.
Função de saída	Abertura ou fechamento, selecionável	Configuração indicada para a saída.
Frequência de comutação DC	700 Hz	Frequência máxima informada.
Corrente constante máxima da saída de comutação DC	100 mA	Limite especificado para a saída.
Queda de tensão máxima da saída de comutação DC	4,6 V	Valor máximo informado.

Condições ambientais e proteção
Grau de proteção	IP68	Grau indicado na ficha; aplicação com coolant também é mencionada.
Temperatura ambiente	-25...70 °C	Faixa de operação ambiente especificada.

Dados mecânicos e materiais
Dimensões	M12 x 1 / comprimento 60 mm	Dimensão externa informada.
Invólucro	Forma construtiva de roscas	Descrição construtiva indicada.
Materiais	Invólucro: latão revestido com bronze branco; face ativa: LCP branco; janela de LEDs: PEI; porcas de fixação: latão revestido com bronze branco	Materiais listados na ficha.
Torque de aperto máximo	7 Nm	Limite de aperto especificado.
Peso	27,7 g	Massa informada no conjunto de dados do produto.
Material incluído	2 porcas de fixação	Acessório indicado como incluído.

Displays e elementos de operação
Display de ajuste	1 LED vermelho	Indicador de ajuste informado.
Display de status de chaveamento	4 LEDs amarelos, em posições de 90°	Indicadores de estado informados.
Auxílio de ajuste ótico	Sim	Recurso informado na ficha.

Compatibilidade eletromagnética
ESD	EN 61000-4-2: 4 kV CD / 8 kV AD	Valores de ensaio informados na ficha.
Alta frequência irradiada	EN 61000-4-3: 10 V/m	Valor de ensaio informado.
Burst	EN 61000-4-4: 2 kV	Valor de ensaio informado.
AF conduzida	EN 61000-4-6: 10 V	Valor de ensaio informado.
Emissão	EN 55011 classe B	Classificação informada na ficha.

Confiabilidade e classificação
MTTF	1424 anos	Valor informado no conjunto de dados; não equivale a prazo de garantia ou vida útil assegurada.
NCM	8536.50.90	Classificação fiscal informada.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação informado na ficha; o produto é especificado com saída de comutação PNP/NPN.

Conexões

Elétrica Conexão elétrica por 1 conector M12, codificação A, com 2 contatos dourados. Alimentação de operação: 10...30 V DC. A ficha também informa 2 fios; confirme o esquema de ligação do datasheet antes de conectar, pois a informação de fios e a descrição de conexão devem ser consideradas em conjunto.

Processo Não possui conexão de processo informada; a interface mecânica indicada é corpo roscado M12 x 1, para montagem embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de automação que aceite saída de comutação PNP ou NPN e alimentação de 10...30 V DC	✓	Essas características são informadas para o IFC234; confirme a configuração elétrica e a ligação no datasheet.
Aplicação que requer comunicação por protocolo digital	✗	A ficha não informa protocolo de comunicação; especifica saída de comutação PNP/NPN.
Instalação que requer detecção nominal acima de 4 mm	✗	O alcance de detecção informado é 4 mm.
Montagem embutida em alojamento roscado M12 x 1	✓	A ficha informa montagem embutida e dimensão roscada M12 x 1; verifique o desenho dimensional para integração mecânica.
Aplicação com coolant dentro da faixa ambiente de -25...70 °C	✓	Coolant consta como aplicação e IP68 como grau de proteção; a temperatura ambiente especificada é -25...70 °C.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IFC234 M12 x 1, alcance de 4 mm, saída PNP/NPN, IP68

Confirme no projeto a alimentação DC de 10...30 V e o tipo de entrada compatível com a saída PNP/NPN selecionada.
Verifique no datasheet a pinagem e o esquema de ligação do conector M12 antes de energizar; a ficha informa 2 fios e também conexão M12 com 2 contatos.
Prepare o alojamento roscado M12 x 1 e confirme a montagem embutida com o desenho dimensional.
Posicione o sensor em relação ao alvo considerando o alcance de 4 mm, a distância de trabalho indicada e o fator de correção do material detectado.
Aperte respeitando o torque máximo de 7 Nm e utilize as porcas de fixação incluídas, quando aplicável.
Após a ligação, verifique o indicador de ajuste e os LEDs de status de chaveamento; valide a comutação na entrada do sistema.

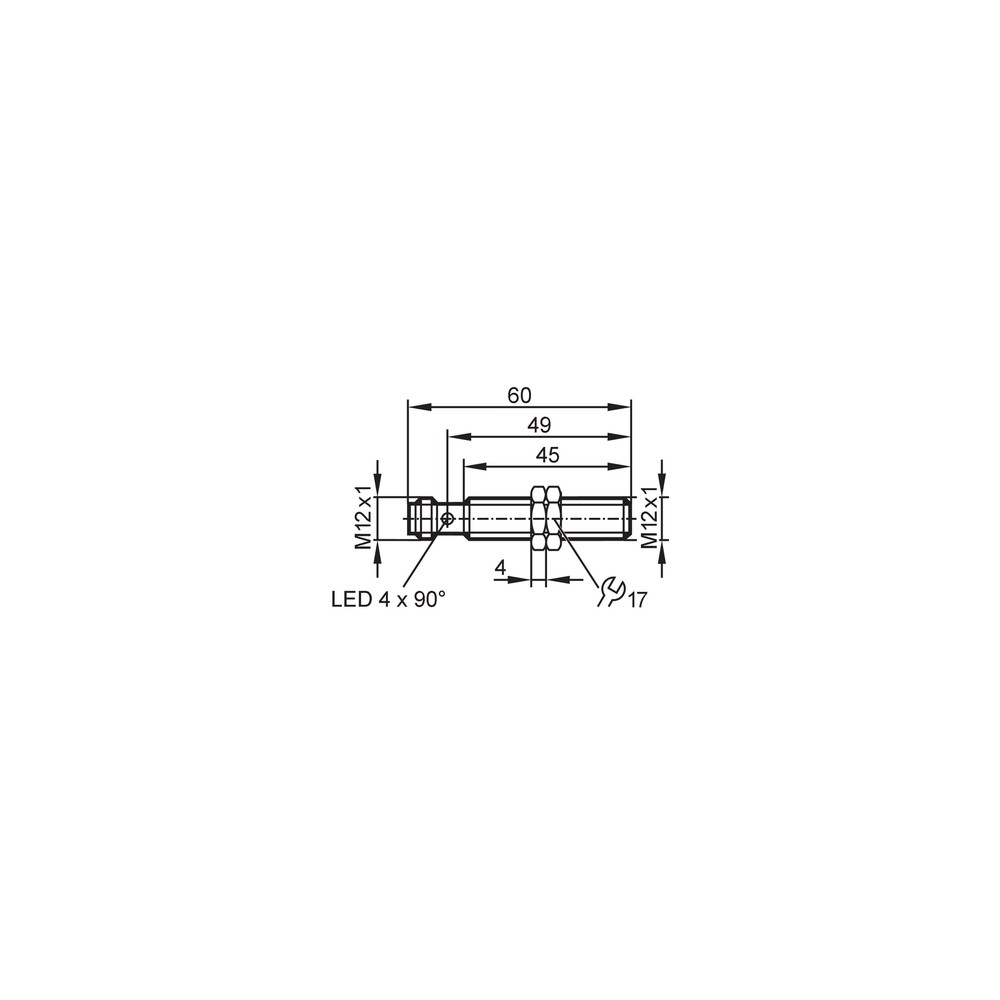

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo se aproxima.	Alvo fora da distância de trabalho, montagem ou posicionamento incorretos, ou fator de correção do material reduzindo o alcance efetivo.	Confira a distância entre a face ativa e o alvo, a montagem embutida e o material; compare com a distância de trabalho e os fatores de correção no datasheet.
A entrada do controlador não reconhece a saída do sensor.	Tipo de saída PNP/NPN selecionado ou ligação incompatível com a entrada; pinagem incorreta também pode impedir a leitura.	Confirme a configuração selecionada, o tipo de entrada do controlador e a pinagem no datasheet antes de substituir o sensor.
O estado de saída muda de forma inesperada ou não acompanha o ciclo da máquina.	Função de abertura/fechamento selecionada diferente da lógica esperada, ou alvo operando fora da faixa de detecção.	Verifique a função de saída configurada e observe os LEDs de status durante a aproximação e o afastamento do alvo.
O sensor apresenta falha ou aquecimento após a ligação.	Alimentação fora da faixa especificada ou curto-circuito/ligação incorreta.	Meça a alimentação nos terminais e confirme que está entre 10 e 30 V DC; inspecione a ligação e verifique as proteções contra curto-circuito e inversão de polaridade.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM IFC234 em português (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IFC234 e para quem ele serve?

É um sensor indutivo para automação industrial, destinado a aplicações que exigem detecção de objetos por proximidade. A ficha cita máquinas-ferramentas e aplicações com refrigerantes e lubrificantes.

Qual é o tipo de saída e como ela pode ser configurada?

A saída é PNP/NPN e a função de abertura ou fechamento é selecionável. Verifique a configuração e o esquema de ligação no datasheet antes da instalação.

O que acompanha o sensor?

A ficha informa 2 porcas de fixação incluídas. Não há indicação de cabo ou outro acessório incluído.

Ele funciona com alimentação AC ou fora de 10 a 30 V?

A tensão de operação informada é de 10...30 V DC. A ficha não especifica alimentação AC nem operação fora dessa faixa.

Posso usar o IFC234 para detectar materiais diferentes de aço?

A ficha lista fatores de correção para aço inoxidável, latão, alumínio e cobre, além do aço. O alcance efetivo depende do material; considere os fatores publicados no datasheet.

O sensor não detecta o alvo; o que devo conferir antes de trocar?

Confira a distância, o posicionamento e o material do alvo em relação ao alcance e aos fatores de correção. Verifique também o estado dos LEDs de ajuste e comutação.

A entrada do controlador não recebe o sinal; o que pode estar errado?

Uma causa possível é incompatibilidade entre a saída PNP/NPN selecionada e a entrada do controlador ou ligação incorreta. Confirme tipo de entrada, configuração e pinagem no datasheet.

Devo comprar só o sensor ou procurar um kit?

A ficha identifica uma unidade e informa 2 porcas de fixação incluídas; não descreve um kit com cabo ou conector adicional. Se a instalação exigir acessórios além dessas porcas, verifique-os separadamente.

Como escolher entre este sensor e um modelo de maior alcance?

O IFC234 tem alcance nominal de detecção de 4 mm. Se o projeto exigir distância maior, compare com outro modelo cujo alcance especificado atenda à aplicação.

Como instalar e ajustar o sensor corretamente?

Use a montagem embutida M12 x 1, respeite o torque máximo de 7 Nm e confira a pinagem no datasheet antes de energizar. Observe os LEDs de ajuste e de status para validar a comutação.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta alvos por princípio indutivo; neste modelo, o alcance informado é de 4 mm. (Ref.: alcance de detecção)

Montagem embutida

Forma de instalação indicada para o sensor IFC234. (Ref.: montagem)

PNP/NPN

Tipos de saída de comutação especificados para o sensor; a compatibilidade deve ser conferida com a entrada do controlador. (Ref.: tipo de saída)

Histerese

Diferença entre os pontos de comutação na aproximação e no afastamento do alvo, expressa na ficha como 1...15 % de Sr. (Ref.: histerese)

Grau de proteção IP68

Classificação de proteção indicada para o produto; consulte as condições específicas de ensaio e uso no datasheet. (Ref.: grau de proteção)
