Sensor Indutivo IFM IFC230 M12 PNP 7mm

Pré-visualizar: IFC230 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 7mm

IFC230 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 7mm

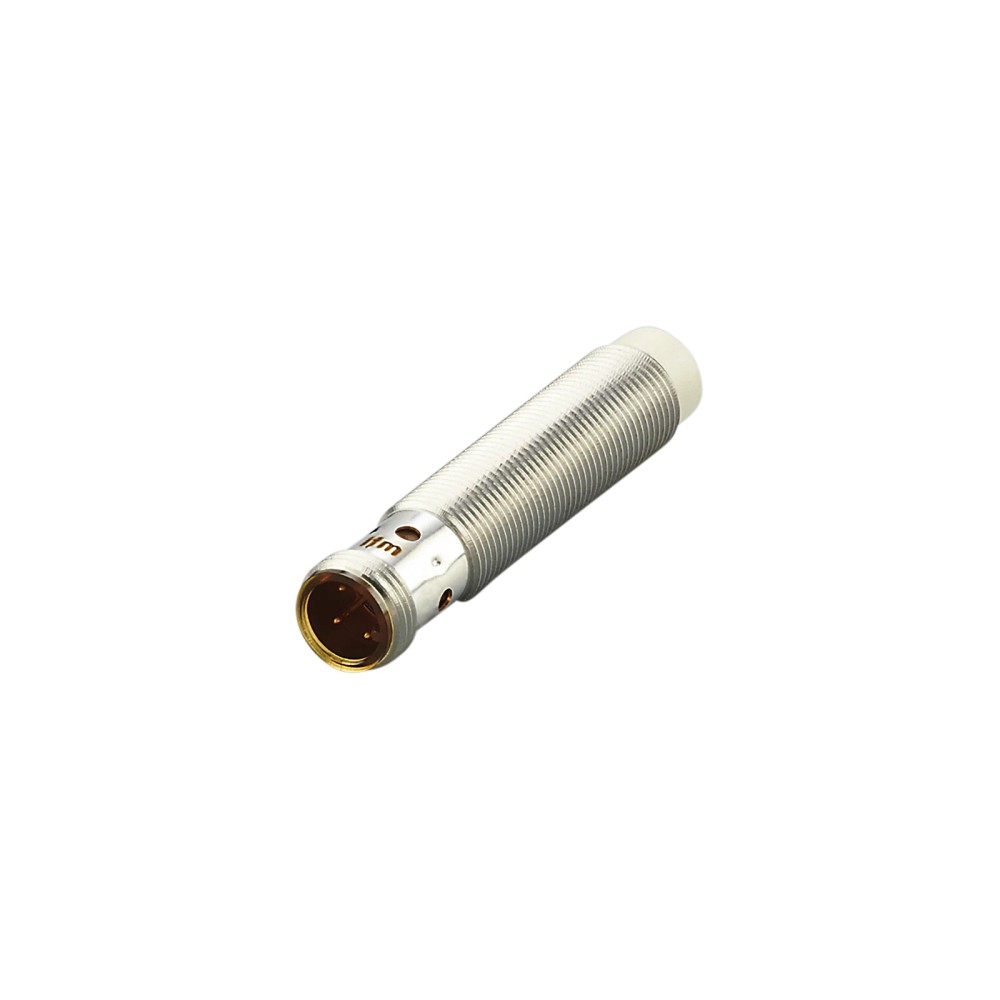

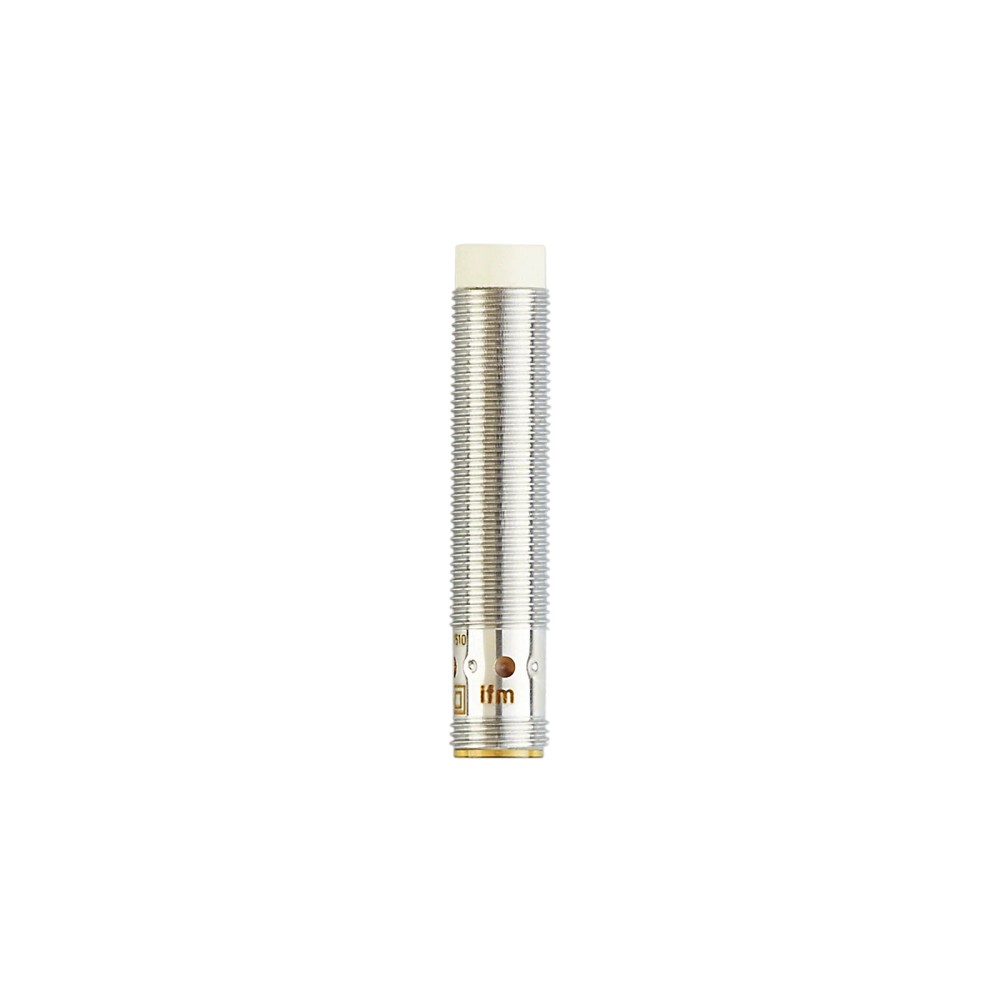

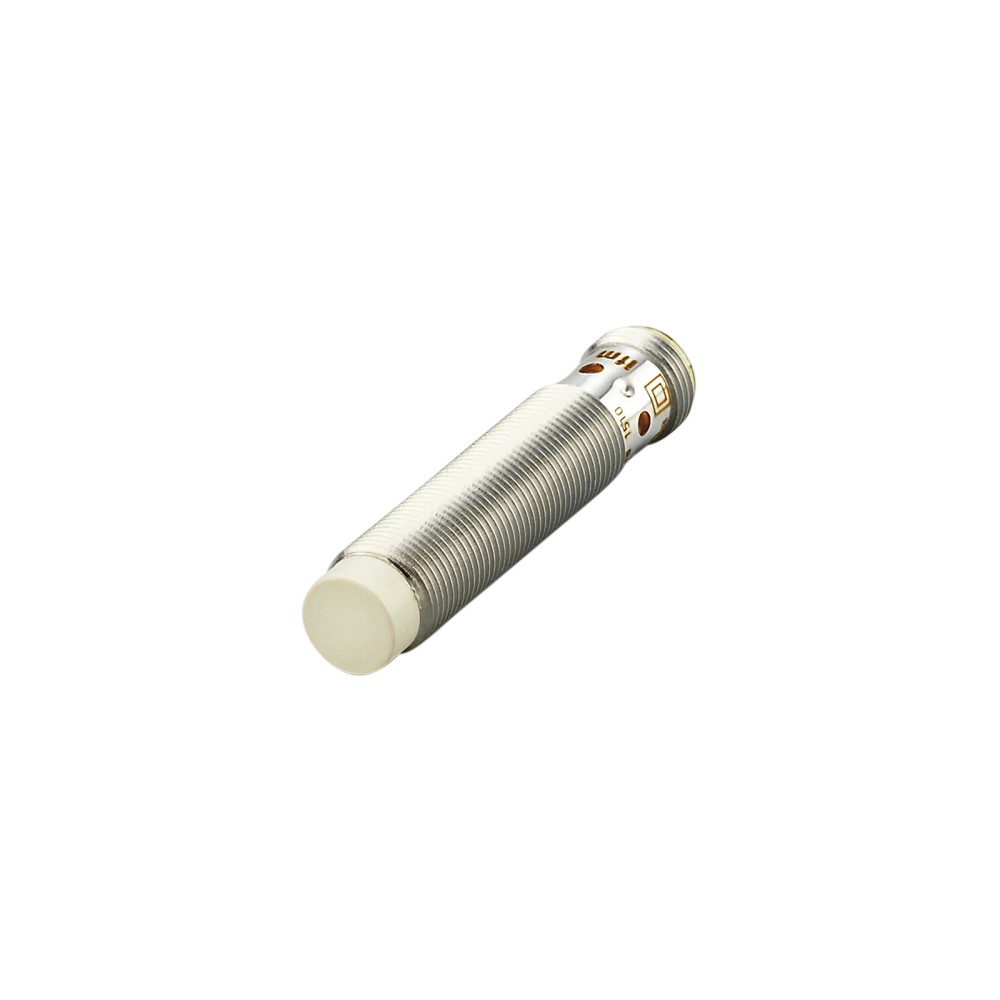

Imagem meramente ilustrativa

R$ 711,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFC230
EAN: 4021179086301
NCM do produto: 85365090

Destaques do Produto Tensão 10...30 V DC...mais

Fechar menu

Saiba mais sobre: "IFC230 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 7mm"

Destaques do Produto

Tensão

10...30 V DC

Conexão

M12

Alcance

7 mm

Saída

PNP

Função

NA (Normalmente Aberto)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFC230 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 7mm

O IFC230 é um sensor indutivo de proximidade com invólucro M12, desenvolvido pela IFM para automação industrial severa. Ele utiliza tecnologia PNP e possui alcance aumentado de 7 mm para detecção precisa de metais em máquinas-ferramenta. É amplamente utilizado devido à sua alta resistência e proteção IP 68 contra fluidos refrigerantes.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	IFC230
Diâmetro	M12
Alcance	7 mm
Saída Elétrica	PNP
Proteção	IP 68
Frequência	700 Hz
Temperatura	-25 a 70 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações em máquinas-ferramenta com presença de refrigerantes e lubrificantes.
Linhas de montagem automatizadas onde é necessário alcance estendido.
Ambientes industriais que requerem proteção IP68 contra umidade e poeira.
Sistemas com lógica de controle PNP DC.

⚠ Considere outro se precisa de:

Instalação em superfícies que vibrem excessivamente sem suporte adequado.
Uso em ambientes com temperatura superior a 70 °C.
Uso para detecção de materiais não metálicos.
Exposição a produtos químicos incompatíveis com latão revestido.

APLICAÇÕES E USO

Detecção de presença de peças metálicas em tornos e fresadoras.
Monitoramento de fim de curso em cilindros pneumáticos e hidráulicos.
Automação em linhas de montagem automotiva sujeitas a umidade.
Contagem de ciclos em máquinas operando com lubrificantes.

COMO ESCOLHER

Antes de comprar o IFC230 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 7mm, verifique estes pontos:

Quando escolher o IFC230

Ideal para aplicações M12 que exigem maior alcance de detecção (7 mm) e resistência a fluidos (Coolant), garantindo maior confiabilidade em ambientes de usinagem.

Quando considerar alternativas

Se a aplicação exigir montagem embutida (flush) em chapas metálicas, este sensor não é o ideal, sendo necessário buscar modelos com blindagem própria para montagem nivelada.

ESPECIFICAÇÕES TÉCNICAS

Aplicação
Tipo de produto	Sensor indutivo	Classificação funcional
Aplicação	Automação industrial, máquinas-ferramenta, refrigerantes	Ambiente de operação ideal

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação DC
Consumo de corrente	< 10 mA	Corrente sem carga
Saída elétrica	PNP	Configuração da comutação
Frequência de comutação	700 Hz	Velocidade máxima de operação

Faixa de medição
Alcance de detecção	7 mm	Distância nominal de detecção
Tipo de montagem	Não embutido	Condição de instalação mecânica
Histerese	3...15 % de Sr	Margem de estabilidade na detecção

Condições ambientais
Grau de proteção	IP 68	Nível de vedação contra líquidos
Temperatura ambiente	-25...70 °C	Limites operacionais térmicos
Materiais do invólucro	Latão revestido com bronze branco	Resistência à corrosão

Dados mecânicos
Conexão	M12	Interface física de conexão
Dimensões	M12 x 1 / L = 60 mm	Geometria do corpo
Peso	27.2 g	Massa do componente

COMPATIBILIDADE

Comunicação

• I/O Digital (PNP)

Conexões

Elétrica M12 (Codificação A, 3 pinos)

Processo Rosca M12 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com óleo de corte	✓	O invólucro e a vedação IP68 são projetados para resistir a refrigerantes industriais.
Montagem embutida em metal	✗	Por ser um sensor não embutido, deve ser montado de forma saliente para evitar interferência do metal ao redor.

INSTALAÇÃO

Como instalar o IFC230 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 7mm

Verifique a tensão da fonte (10-30V DC).
Posicione o sensor no suporte, sem obstruir a face ativa.
Instale as porcas de fixação, garantindo o aperto adequado.
Conecte o cabo M12, verificando o alinhamento dos pinos.
Ajuste a distância entre o sensor e o objeto alvo para menos de 7 mm.
Verifique o acendimento do LED amarelo indicando presença de alvo.

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta ou LED apagado.	Tensão fora da faixa (10-30V) ou inversão de polaridade.	Medir a tensão nos pinos 1 e 3 do conector M12.
Detecção falsa ou sensor travado em ligado.	Acúmulo excessivo de cavacos metálicos na face ativa.	Limpar a face ativa e verificar o estado do LED.
Saída não ativa, proteção contra curto atuando.	Curto-circuito na carga (solenoide ou CLP).	Desconectar a carga e testar a saída do sensor isoladamente.
Sinal intermitente ou inexistente.	Falha no conector M12 ou cabo rompido.	Testar a continuidade do cabo de alimentação e sinal.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFC230 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IFM IFC230?

O IFC230 é um sensor indutivo de proximidade, modelo M12, tecnologia PNP, projetado para detectar objetos metálicos em aplicações industriais de automação com alcance de 7 mm.

O que vem na embalagem deste sensor?

Este sensor acompanha duas porcas de fixação para instalação direta em painéis ou suportes de máquinas.

Ele detecta plástico ou madeira?

Este sensor não é adequado para detectar objetos não metálicos como plásticos, madeira ou líquidos sem base metálica, pois opera exclusivamente por indução eletromagnética.

Quais são as restrições de temperatura para este sensor?

O sensor não deve ser instalado em ambientes com temperaturas que ultrapassem os 70 °C ou abaixo de -25 °C, pois pode comprometer a precisão e a vida útil do dispositivo.

Como saber se o sensor parou de funcionar?

Sintomas de falha incluem a falta de sinal de saída (LED apagado) mesmo na presença de metal, o que pode indicar curto-circuito ou falha na alimentação de 10...30V DC.

O que verificar antes de solicitar a troca do sensor?

Verifique primeiramente a tensão de alimentação nos pinos do conector M12 e a integridade da face ativa; se o LED de status não acender ao aproximar metal, o circuito interno pode estar danificado.

Qual a vantagem deste modelo frente aos sensores M12 comuns?

O IFC230 possui alcance aumentado de 7 mm, superando sensores M12 padrão, o que permite maior distância de instalação em relação ao alvo móvel.

Posso substituir qualquer sensor M12 por este?

Se a sua aplicação exige saída NPN ou conexão física diferente de M12, este modelo não é compatível; verifique o diagrama elétrico do seu sistema antes de comprar.

Quais os cuidados básicos na instalação?

A instalação requer alinhamento mecânico do eixo do sensor com o alvo e o uso de cabo M12 de 3 fios para conexão elétrica, garantindo que o torque das porcas não exceda o limite do invólucro.

Onde este sensor é fabricado e se possui certificação?

O produto possui certificação UL (arquivo E174191) e é fabricado pela IFM, seguindo os padrões de qualidade para componentes industriais robustos.

GLOSSÁRIO TÉCNICO

PNP (Saída)

Tipo de saída que comuta o positivo da fonte de alimentação para a carga (Referência: Saída elétrica PNP).

Não Embutido

Montagem na qual a face sensora deve ficar saliente em relação ao material de suporte metálico para evitar falsas detecções (Referência: Tipo de montagem).

IP 68

Grau de proteção contra poeira e imersão contínua em água, conforme normas técnicas (Referência: Grau de proteção).

Histerese

Diferença entre a distância de detecção ao aproximar e ao afastar o objeto, garantindo estabilidade na comutação (Referência: Histerese 3...15% de Sr).

MTTF

Tempo médio entre falhas, representando a confiabilidade estatística do componente (Referência: 1083 anos).
