Sensor Indutivo IFM IFC229 M12

Pré-visualizar: IFC229 IFM - Sensor Indutivo IFM Automação Industrial PNP M12 4mm

IFC229 IFM - Sensor Indutivo IFM Automação Industrial PNP M12 4mm

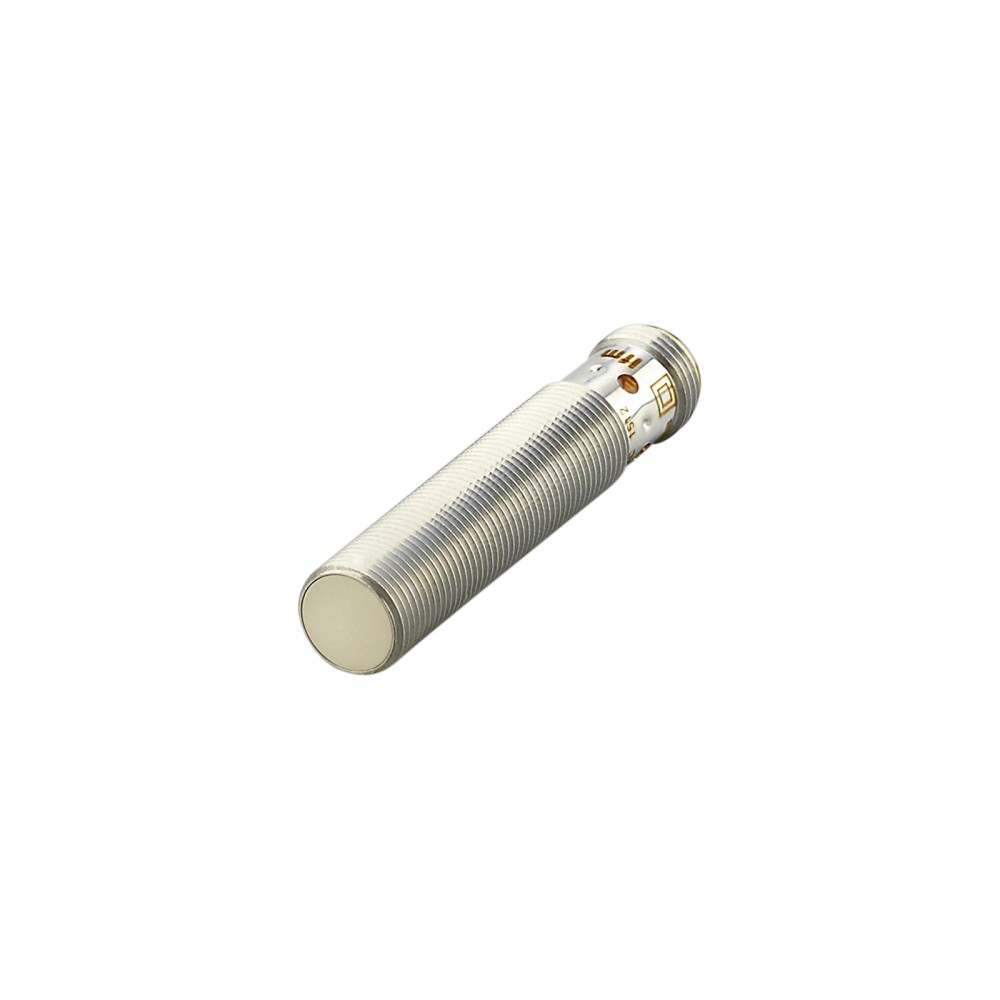

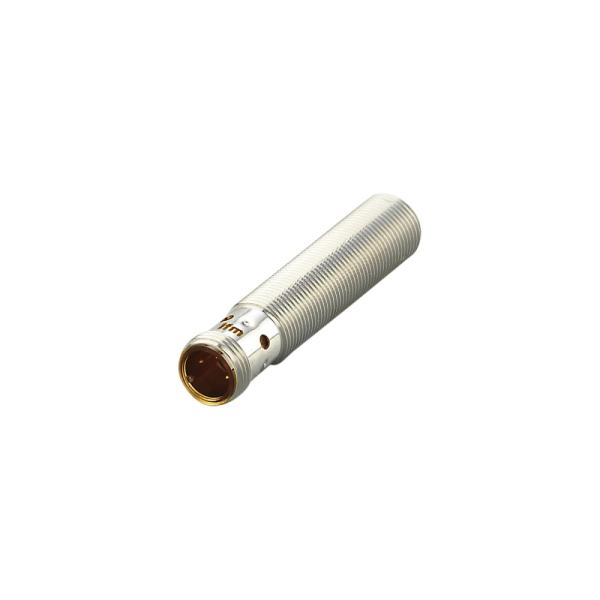

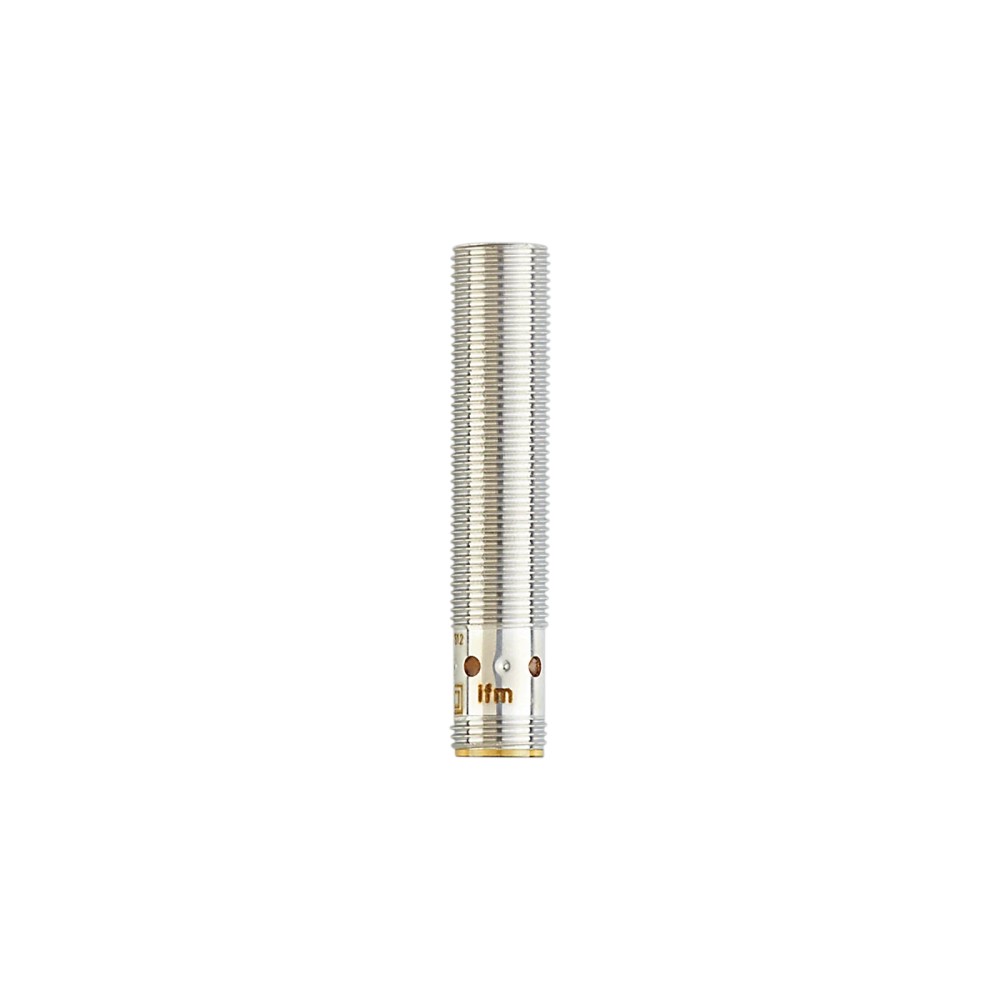

Imagem meramente ilustrativa

R$ 711,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFC229
EAN: 4021179086295
NCM do produto: 85365090

Destaques do Produto Saída de comutação...mais

Fechar menu

Saiba mais sobre: "IFC229 IFM - Sensor Indutivo IFM Automação Industrial PNP M12 4mm"

Destaques do Produto

Saída de comutação

PNP normalmente aberta

Distância nominal de detecção

4 mm

Instalação

Embutida

Conexão

M12, codificação A

Alimentação

10...30 V DC

Aplicação declarada

Coolant

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IFC229 PNP M12, alcance de detecção de 4 mm

O IFM IFC229 é um sensor indutivo para detecção de objetos metálicos em aplicações de automação industrial. Possui saída PNP normalmente aberta, alcance de detecção de 4 mm e montagem embutida. Seu corpo tem rosca M12 x 1 e comprimento de 60 mm, com grau de proteção IP 68 informado para aplicação em coolant.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Saída	PNP, normalmente aberta
Alcance de detecção	4 mm, montagem embutida
Rosca e comprimento	M12 x 1; 60 mm
Conexão elétrica	M12, codificação A, 3 contatos dourados
Tensão de operação	10...30 V DC
Frequência de comutação	700 Hz
Proteção	IP 68; aplicação indicada para coolant
Temperatura ambiente	-25...70 °C
Identificação	IFC229; GTIN 4021179086295

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva em máquinas e sistemas de automação industrial que aceitem sensor PNP normalmente aberto e alimentação de 10...30 V DC.
Aplicações em máquinas-ferramenta com exposição a coolant, respeitando as condições de montagem e operação especificadas pelo fabricante.
Instalações embutidas que necessitem de distância nominal de detecção de 4 mm e conexão elétrica M12 compatível.

⚠ Considere outro se precisa de:

Não selecionar para entrada de controlador que exija saída NPN ou contato normalmente fechado: a ficha especifica PNP normalmente aberto.
Não utilizar fora da faixa de alimentação de 10...30 V DC ou da temperatura ambiente de -25...70 °C indicada.
Não presumir detecção de materiais não metálicos: o produto é um sensor indutivo e a ficha não declara detecção desses materiais.

APLICAÇÕES E USO

Aplicação declarada: detecção indutiva em máquinas-ferramenta associadas a refrigerantes e lubrificantes, incluindo coolant; respeitar a faixa de temperatura ambiente informada e as condições de instalação do fabricante.
Uso em automação industrial para detectar objetos metálicos próximos à face ativa, desde que a geometria, o material e a distância de trabalho sejam compatíveis com os dados de detecção e fatores de correção da ficha.
Possibilidade inferida: monitoramento de presença ou posição de peças metálicas em máquinas. A adequação depende da distância, do material detectado, da velocidade de comutação exigida e da interface elétrica do controlador; validar em projeto.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IFC229 PNP M12, alcance de detecção de 4 mm, verifique estes pontos:

Escolha o IFC229 quando

A aplicação requer detecção indutiva, montagem embutida, distância nominal de 4 mm, saída PNP normalmente aberta, alimentação de 10...30 V DC e conexão M12 compatível. A ficha também identifica uso com coolant.

Avalie outra configuração quando

A entrada do sistema exigir NPN ou normalmente fechado, a alimentação disponível ficar fora de 10...30 V DC, a montagem não aceitar M12 x 1 com 60 mm de comprimento ou a distância necessária exceder o alcance nominal especificado. Confirme os requisitos restantes no datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação do componente.
Modelo	IFC229	Código do produto informado no anúncio e na ficha.
Marca	IFM	Fabricante indicado para o produto.
GTIN	4021179086295	Identificador comercial informado.
Aplicação	Coolant; máquinas-ferramenta, refrigerantes e lubrificantes	Aplicações descritas na ficha; verificar as condições específicas do processo.
Característica especial	Contatos banhados a ouro; alcance aumentado	Características declaradas no conjunto de dados do produto.

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação declarada.
Consumo de corrente	< 10 mA	Valor declarado para o sensor.
Classe de proteção elétrica	II	Classificação indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção declarada.
Proteção contra curto-circuitos	Sim	Proteção declarada.
Proteção contra sobrecarga	Sim	Proteção declarada.
EMC	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Níveis e referências listados na ficha do produto.

Saídas
Função elétrica	PNP	Tipo de saída de comutação.
Função de saída	Normalmente aberta	Estado funcional da saída declarado.
Corrente máxima constante da saída DC	200 mA	Limite informado para a saída de comutação DC.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo declarado para a saída de comutação DC.
Frequência de comutação DC	700 Hz	Frequência máxima de comutação indicada.

Detecção e desvios
Alcance de detecção	4 mm	Valor nominal informado; montagem embutida.
Distância real de comutação Sr	4 ± 10 % mm	Faixa indicada para a distância real de comutação.
Distância de trabalho	0...3,24 mm	Intervalo de trabalho informado na ficha.
Histerese	3...15 % de Sr	Valor relativo à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação declarada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores de correção por material conforme ficha.
Alcance aumentado	Sim	Característica declarada; não substitui os valores de alcance especificados.

Conexões e montagem
Conexão elétrica	1 x M12; codificação A; 3 contatos dourados	Configuração da conexão informada; conferir pinagem no datasheet.
Designação da rosca	M12 x 1	Dimensão mecânica da rosca.
Dimensões	M12 x 1 / L = 60 mm	Forma construtiva e comprimento declarados.
Tipo de montagem	Embutido	Configuração de montagem indicada.
Invólucro	Forma construtiva de roscas	Descrição construtiva informada.
Materiais	Invólucro: latão revestido com bronze branco; face ativa: LCP branco; janela dos LEDs: PEI; porcas de fixação: latão revestido com bronze branco	Materiais declarados na ficha.
Material incluído	2 porcas de fixação	Acessórios indicados como incluídos.
Peso	27,5 g	Peso informado no conjunto de dados do produto.

Condições ambientais e proteção
Grau de proteção	IP 68	Grau declarado; a ficha também relaciona o produto à aplicação em coolant.
Temperatura ambiente	-25...70 °C	Limites de temperatura ambiente declarados.
Certificado UL Ta	0...40 °C	Faixa de temperatura ambiente associada à certificação UL na ficha.
UL Enclosure type	Type 1	Classificação de invólucro indicada.
Número de arquivo UL	E174191	Identificação UL listada na ficha.
Número de aprovação UL	A004	Identificação de aprovação listada na ficha.

Indicação e dados adicionais
Display	Status de chaveamento, 4 LEDs amarelos	Indicação visual informada.
MTTF	1083 anos	Valor MTTF declarado; não representa garantia nem vida útil assegurada.
Software Embedded incluído	Não	Informação declarada na ficha.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
NCM	8536.50.90	Classificação fiscal informada.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação informado; a ficha especifica saída de comutação PNP.

Conexões

Elétrica Conexão elétrica 1 x M12, codificação A, 3 contatos dourados. Alimentação de 10...30 V DC; saída PNP normalmente aberta. Confirmar a atribuição dos pinos no datasheet antes da ligação.

Processo Conexão mecânica por rosca M12 x 1, comprimento de 60 mm. Montagem embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com saída PNP normalmente aberta e alimentação de 10...30 V DC	✓	Esses requisitos correspondem aos dados elétricos declarados para o IFC229; validar também a pinagem do sistema.
Entrada que exige saída NPN ou normalmente fechada	✗	A ficha declara saída PNP normalmente aberta, diferente do tipo de saída solicitado.
Instalação que aceita conexão elétrica M12 codificação A com 3 contatos	✓	A ficha declara 1 conexão M12, codificação A, com 3 contatos dourados; a compatibilidade mecânica do conector não substitui a verificação elétrica da pinagem.
Instalação que aceita rosca M12 x 1, comprimento de 60 mm e montagem embutida	✓	As dimensões e o tipo de montagem correspondem às especificações informadas.
Aplicação fora da faixa de temperatura ambiente de -25...70 °C	✗	A condição excede os limites de temperatura ambiente declarados.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IFC229 PNP M12, alcance de detecção de 4 mm

Confirme que o ponto de instalação aceita rosca M12 x 1, comprimento de 60 mm e montagem embutida.
Verifique que a alimentação disponível está dentro de 10...30 V DC e que a entrada de controle aceita saída PNP normalmente aberta.
Consulte o datasheet para identificar a pinagem correta da conexão M12 codificação A antes de realizar a ligação.
Instale o sensor com as duas porcas de fixação indicadas como incluídas, sem exceder as condições mecânicas especificadas pelo fabricante.
Posicione a face ativa conforme a distância de trabalho aplicável e considere o material do alvo e o fator de correção correspondente.
Após a ligação, confirme a comutação pela entrada do controlador e pela indicação de status dos LEDs; verifique também a vedação e a instalação de acordo com o ambiente.

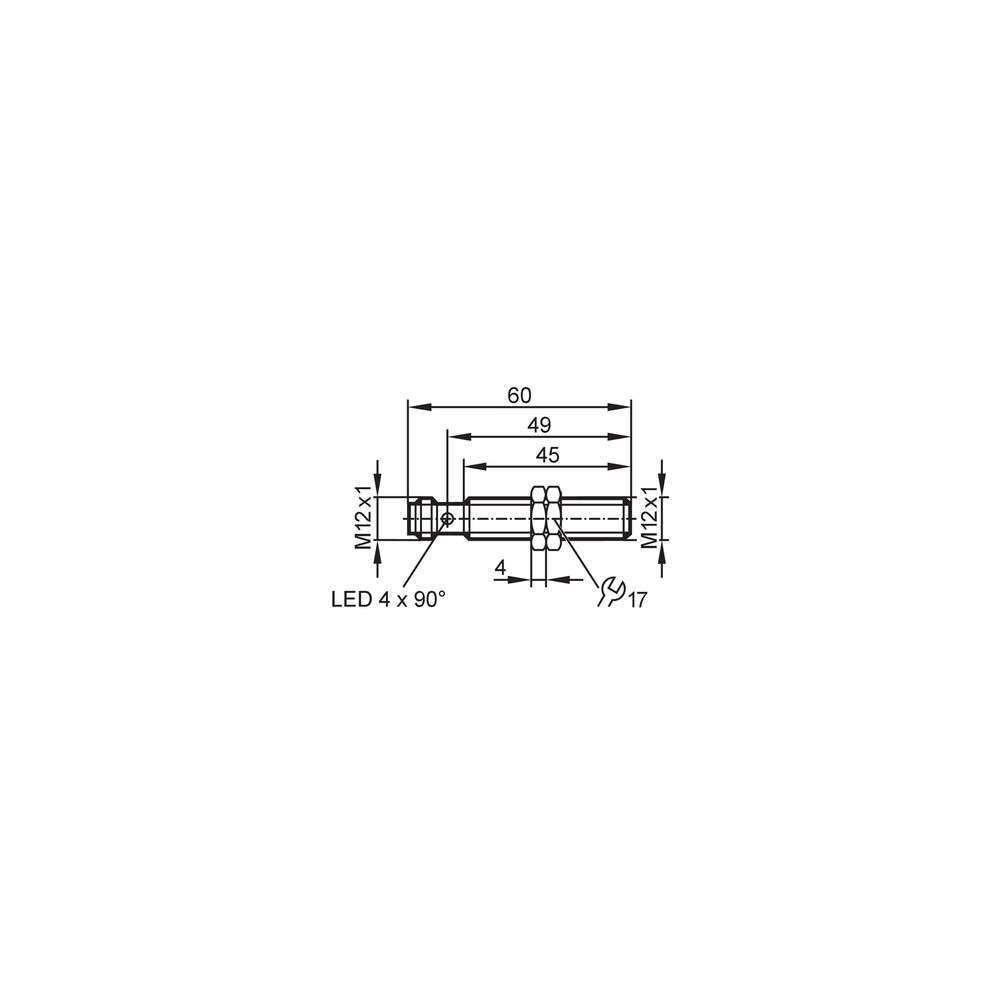

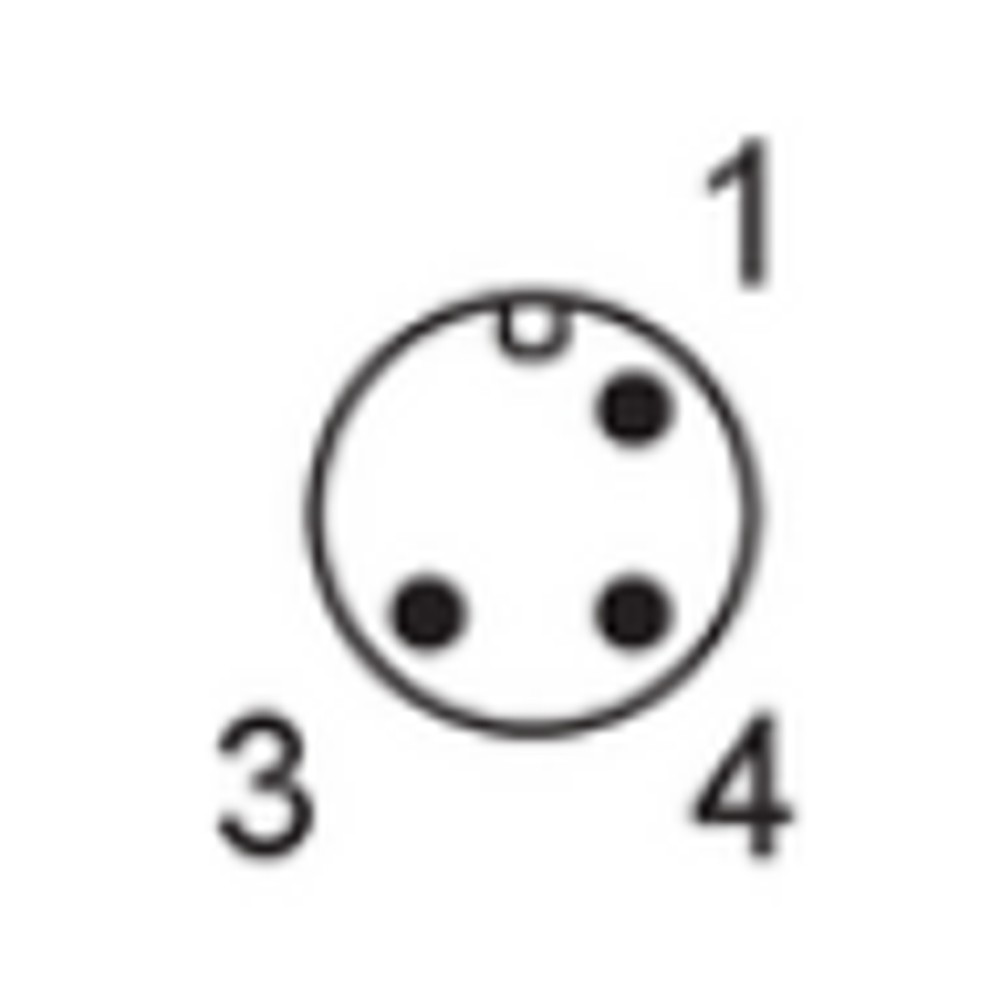

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não reconhece a comutação.	Alimentação fora da faixa especificada, ligação incorreta ou entrada do controlador incompatível com saída PNP normalmente aberta.	Meça a alimentação nos terminais, confira a pinagem no datasheet e verifique se a entrada recebe sinal PNP normalmente aberto.
A saída permanece acionada ou não muda com o alvo.	Alvo fora da distância de trabalho ou material com fator de correção que reduz a distância efetiva.	Verifique a distância entre alvo e face ativa e compare o material do alvo com os fatores de correção declarados.
Detecção intermitente durante a operação da máquina.	Variação da posição do alvo em relação ao ponto de comutação ou condição de instalação que não mantém a distância de trabalho.	Observe a posição do alvo durante o ciclo e compare a distância medida com o intervalo de trabalho informado; confira o estado dos LEDs.
Sensor sem indicação visual ou sem resposta elétrica.	Ausência de alimentação, conexão M12 mal encaixada ou atuação de proteção elétrica após falha na instalação.	Confira alimentação, encaixe e pinagem da conexão; inspecione o circuito e elimine curto-circuitos antes de testar novamente.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFC229 em português (Datasheet) Desenho em escala IFC229 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IFC229 e para quem ele serve?

É um sensor indutivo para detecção de objetos metálicos em sistemas de automação industrial. Atende aplicações cuja interface aceite saída PNP normalmente aberta e alimentação de 10...30 V DC.

O IFC229 tem saída PNP ou NPN?

A saída é PNP normalmente aberta. Não corresponde diretamente a uma entrada que exija sinal NPN ou normalmente fechado.

O que acompanha o sensor?

A ficha lista duas porcas de fixação como material incluído. Não há indicação de cabo incluído; consulte o anúncio e o datasheet para confirmar os itens fornecidos.

Ele funciona com um controlador que só aceita entrada NPN?

Não é a correspondência indicada: o IFC229 tem saída PNP. Verifique o tipo de entrada do controlador antes da seleção.

Posso usar o sensor fora de -25...70 °C?

A ficha declara temperatura ambiente de -25...70 °C. Não é possível confirmar adequação fora dessa faixa com os dados disponíveis.

O sensor não comuta: o que verifico antes de trocar?

Confira primeiro a alimentação, a pinagem M12 e a compatibilidade da entrada com PNP normalmente aberto. Em seguida, verifique se o alvo está dentro da distância de trabalho e se seu material afeta o alcance.

A detecção falha só com algumas peças; o que pode causar isso?

Uma causa provável é a diferença de material, pois a ficha apresenta fatores de correção distintos para aço, aço inoxidável, latão, alumínio e cobre. Compare o material e a distância de instalação com esses fatores antes de substituir o sensor.

É melhor comprar um kit ou o sensor avulso?

O produto está listado como uma peça por embalagem e inclui duas porcas de fixação. A ficha não descreve um kit com cabo ou acessórios adicionais.

Quando devo escolher outro sensor em vez do IFC229?

Escolha outra configuração se o sistema exigir NPN, normalmente fechado, alimentação fora de 10...30 V DC ou distância superior à especificada. Para outras diferenças de montagem ou desempenho, compare os requisitos com o datasheet.

Como devo confirmar a ligação do conector M12?

Consulte o esquema de ligação no datasheet antes de energizar, pois a ficha informa o conector M12 codificação A com três contatos, mas a instalação exige correspondência correta entre pinos e circuito.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo; neste produto, a ficha especifica aplicação de detecção e fatores de correção para materiais metálicos. (Ref.: Tipo de produto; fator de correção)

PNP

Tipo de saída de comutação declarado para o IFC229; deve corresponder à entrada do dispositivo de controle. (Ref.: Função elétrica)

Normalmente aberta

Função de saída indicada na ficha; descreve a configuração elétrica da saída do sensor. (Ref.: Função de saída)

Montagem embutida

Configuração de instalação indicada para o sensor, relevante para a integração mecânica e para a distância de detecção especificada. (Ref.: Tipo de montagem)

IP 68

Grau de proteção declarado pelo fabricante; a ficha associa o produto à aplicação em coolant, mas não apresenta aqui condições detalhadas de ensaio. (Ref.: Grau de proteção)
