Sensor Indutivo IFM IFC210 M12 4mm PNP/NPN

Pré-visualizar: IFC210 IFM - Sensor Indutivo IFM Automação Industrial M12 4mm PNP/NPN IP68

IFC210 IFM - Sensor Indutivo IFM Automação Industrial M12 4mm PNP/NPN IP68

Imagem meramente ilustrativa

R$ 794,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFC210
EAN: 4021179086134
NCM do produto: 85365090

Destaques do Produto Tipo de Montagem...mais

Fechar menu

Saiba mais sobre: "IFC210 IFM - Sensor Indutivo IFM Automação Industrial M12 4mm PNP/NPN IP68"

Destaques do Produto

Tipo de Montagem

Embutido

Alcance

4 mm

Conexão

M12

Grau de Proteção

IP 68

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFC210 IFM - Sensor Indutivo IFM Automação Industrial M12 4mm PNP/NPN IP68

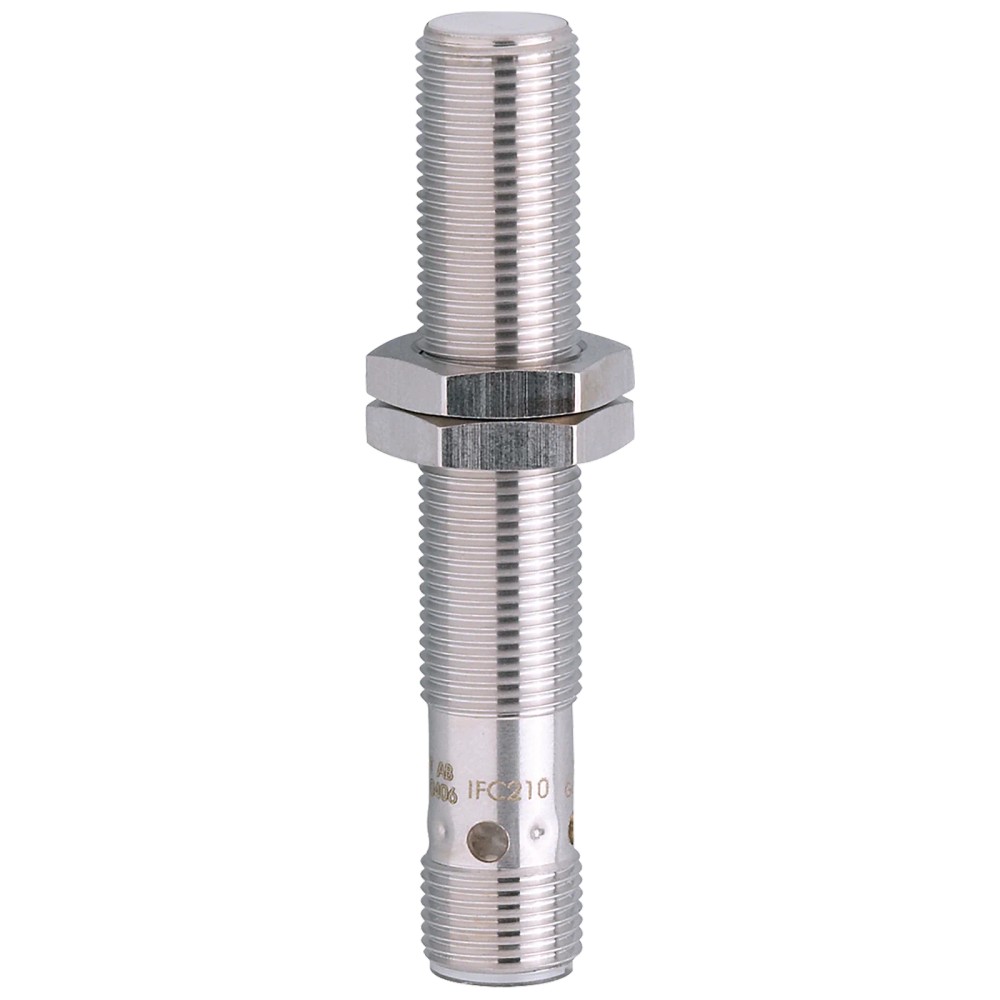

O IFC210 é um sensor indutivo de alta performance para detecção de posição em automação industrial, ideal para ambientes agressivos com refrigerantes e lubrificantes. Com invólucro M12 robusto em latão com bronze branco, oferece alcance de 4 mm e versatilidade com saída PNP/NPN configurável. Este componente garante alta confiabilidade, contando com proteção IP 68 e indicadores LED integrados para monitoramento do status de operação.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	IFC210
Alcance	4 mm
Conexão	M12
Saída	PNP/NPN
Invólucro	M12 x 1
Proteção	IP 68
Montagem	Embutido

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial com presença de refrigerantes e lubrificantes.
Aplicações em máquinas-ferramenta.
Sistemas que requerem flexibilidade de saída PNP/NPN.

⚠ Considere outro se precisa de:

Ambientes com temperaturas operacionais acima de 70 °C.
Detecção de objetos não metálicos.
Imersão em fluidos corrosivos não compatíveis com latão e cerâmica.

APLICAÇÕES E USO

Detecção precisa em máquinas-ferramenta.
Monitoramento de posição em linhas de automação industrial.
Ambientes com presença constante de óleos refrigerantes e lubrificantes.

COMO ESCOLHER

Antes de comprar o IFC210 IFM - Sensor Indutivo IFM Automação Industrial M12 4mm PNP/NPN IP68, verifique estes pontos:

Quando escolher este modelo

Ideal para aplicações M12 padrão onde é necessário um sensor robusto contra fluidos (IP68) e flexibilidade de lógica PNP/NPN sem a necessidade de estoque de modelos diferentes.

Quando buscar alternativas

Se a aplicação exigir alcances superiores a 4 mm, sensores não embutidos, ou se for indispensável a comunicação via IO-Link, procure por modelos da série IFM com estas características específicas.

ESPECIFICAÇÕES TÉCNICAS

Área de aplicação
Aplicação	Máquinas-ferramenta, refrigerantes e lubrificantes	Ambiente de operação industrial
Classe de proteção	II	Isolamento elétrico

Dados elétricos
Tensão de operação	10...30 DC V	Range de alimentação
Consumo de corrente	12 mA (24 V)	Consumo nominal

Saídas
Função de saída	Normalmente aberto	Estado de repouso
Tipo de saída	PNP/NPN	Compatibilidade lógica

Faixa de medição
Alcance de detecção	4 mm	Distância nominal
Histerese	3...15 % de Sr	Precisão de comutação

Condições ambientais
Grau de proteção	IP 68	Estanqueidade
Temperatura ambiente	-25...70 °C	Limite de temperatura

Dados mecânicos
Dimensões	M12 x 1 / L = 70 mm	Formato físico
Material invólucro	Latão revestido com bronze branco	Construção

COMPATIBILIDADE

Comunicação

• N/A (Operação digital convencional)

Conexões

Elétrica Conector M12, 4 pinos, contatos dourados

Processo M12 x 1 (Rosqueável)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com refrigerantes	✓	O sensor possui invólucro em latão com bronze branco e proteção IP68, resistente a fluidos industriais.
Montagem em placas metálicas densas	✓	O modelo permite montagem embutida, sendo ideal para espaços restritos.
Aplicações de alta temperatura (>70°C)	✗	A especificação térmica limita o uso ao range de -25 a 70°C.

INSTALAÇÃO

Como instalar o IFC210 IFM - Sensor Indutivo IFM Automação Industrial M12 4mm PNP/NPN IP68

Certifique-se de que a máquina esteja desenergizada antes de iniciar.
Fixe o sensor no suporte utilizando as duas porcas fornecidas.
Garanta o ajuste de altura para que a distância da face ativa seja menor que 3,25 mm para operação estável.
Conecte o cabo M12, garantindo que o aperto seja firme para manter a vedação IP68.
Verifique a fiação conforme o diagrama do fabricante.
Energize o sistema e valide o funcionamento pelo LED amarelo no corpo do sensor.

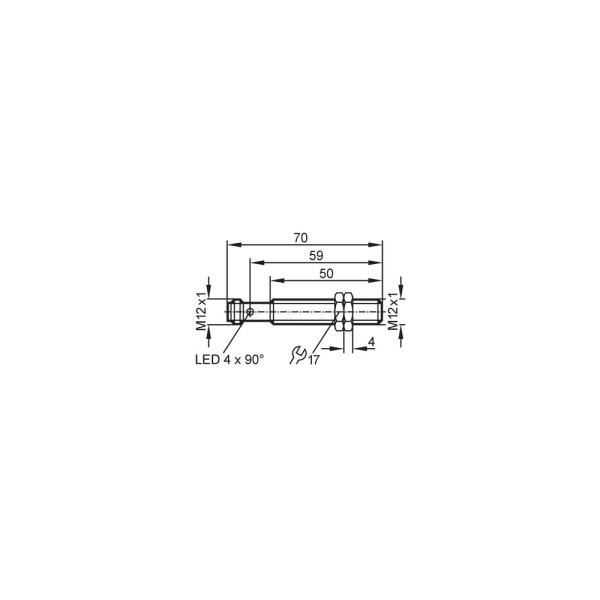

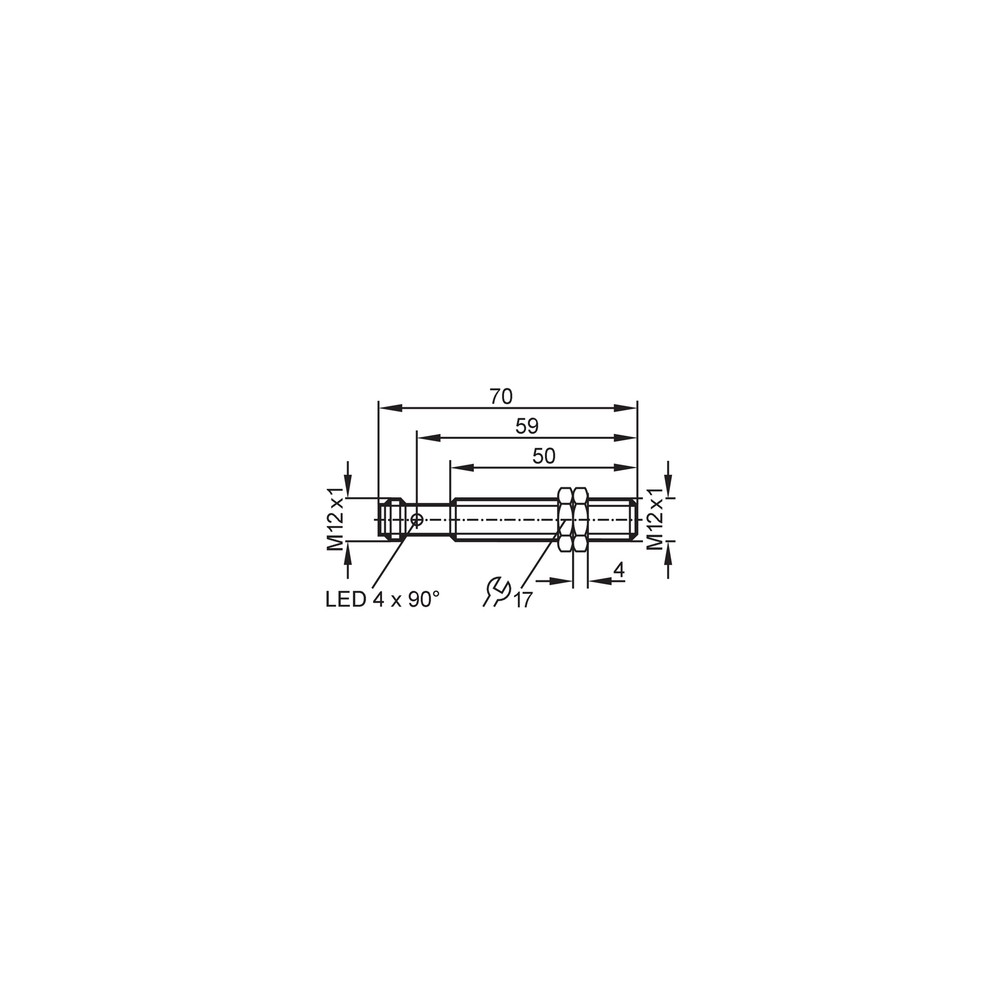

Desenho Dimensional Pinagem

ACESSÓRIOS

2x Porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao detectar o objeto.	Objeto metálico fora da zona de alcance ou desalinhado.	Verifique a distância entre a face ativa e o alvo (máx. 4mm).
O LED indicador não acende.	Falha na alimentação de 10-30V DC ou curto-circuito.	Use multímetro para medir a tensão nos pinos 1 e 3 do conector.
Comutação falsa ou instável.	Acúmulo de partículas metálicas na face ativa.	Limpe a face do sensor e verifique se há limalhas de ferro presas.
Saída sem sinal ou erro em controlador lógico.	Inversão de polaridade ou fiação incorreta.	Consulte o diagrama de fiação do manual para garantir a pinagem M12 correta.

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial (Datasheet) Desenho Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IFC210 e qual sua principal função?

O IFC210 é um sensor indutivo M12 projetado para detecção de posição em ambientes industriais, oferecendo alcance de 4 mm e saída configurável PNP/NPN.

O que vem incluso na embalagem deste sensor?

O sensor acompanha 2 porcas de fixação para instalação imediata, sendo necessário adquirir o conector M12 separadamente para realizar a conexão elétrica.

O sensor funciona para detectar plásticos ou madeira?

Este sensor não é adequado para detecção de objetos não metálicos, pois opera exclusivamente baseando-se em campos eletromagnéticos.

Existe alguma restrição de uso para este sensor?

Não é recomendado para áreas com alta interferência eletromagnética extrema que exceda os padrões EN 61000-4-x, ou ambientes com temperaturas superiores a 70 °C.

O sensor não está comutando, o que devo verificar?

A ausência de sinal de comutação geralmente indica falha na alimentação, ruptura no cabo ou sensor fora da distância de detecção nominal; verifique o status do LED amarelo.

O que causa leituras erráticas ou falsos disparos no processo?

A leitura oscilante ou incorreta pode ser causada por acúmulo de cavacos metálicos na face ativa; limpe a superfície com solvente adequado e verifique o alinhamento mecânico.

Qual a diferença deste modelo para um sensor indutivo comum?

O IFC210 é a versão com alcance aumentado e configuração flexível PNP/NPN, oferecendo maior versatilidade que modelos standard de saída fixa.

Este sensor suporta comunicação IO-Link?

Para aplicações que exigem comunicação IO-Link, este modelo não é indicado, devendo-se buscar versões específicas da linha IFM com suporte a barramento de campo.

Quais cuidados devo ter ao instalar o sensor?

A instalação deve ser feita com as porcas de fixação fornecidas, garantindo que o sensor esteja embutido conforme especificação, evitando danos mecânicos na face ativa.

Qual a procedência deste sensor?

O produto é vendido e entregue diretamente pela IFM ELECTRONIC LTDA., garantindo a procedência e suporte técnico do fabricante.

GLOSSÁRIO TÉCNICO

IP 68

Grau de proteção que indica que o equipamento é totalmente protegido contra poeira e imersão contínua em água (Ref.: Grau de proteção).

PNP/NPN

Configuração elétrica que permite ao sensor ser utilizado em circuitos com lógica de comutação positiva ou negativa (Ref.: Função elétrica).

Histerese

Diferença entre o ponto de ativação e desativação do sensor, garantindo estabilidade no sinal de saída (Ref.: Histerese).

Face ativa

Superfície frontal do sensor de onde emana o campo eletromagnético para detecção (Ref.: Material da face ativa).

Montagem embutida

Permite que o sensor seja instalado rente à superfície metálica de montagem sem interferir na detecção (Ref.: Tipo de montagem).
