Sensor Indutivo IFM IFC207 M12 PNP 4mm

Pré-visualizar: IFC207 IFM - Sensor Indutivo ifm Automação Industrial M12 4mm PNP NF

IFC207 IFM - Sensor Indutivo ifm Automação Industrial M12 4mm PNP NF

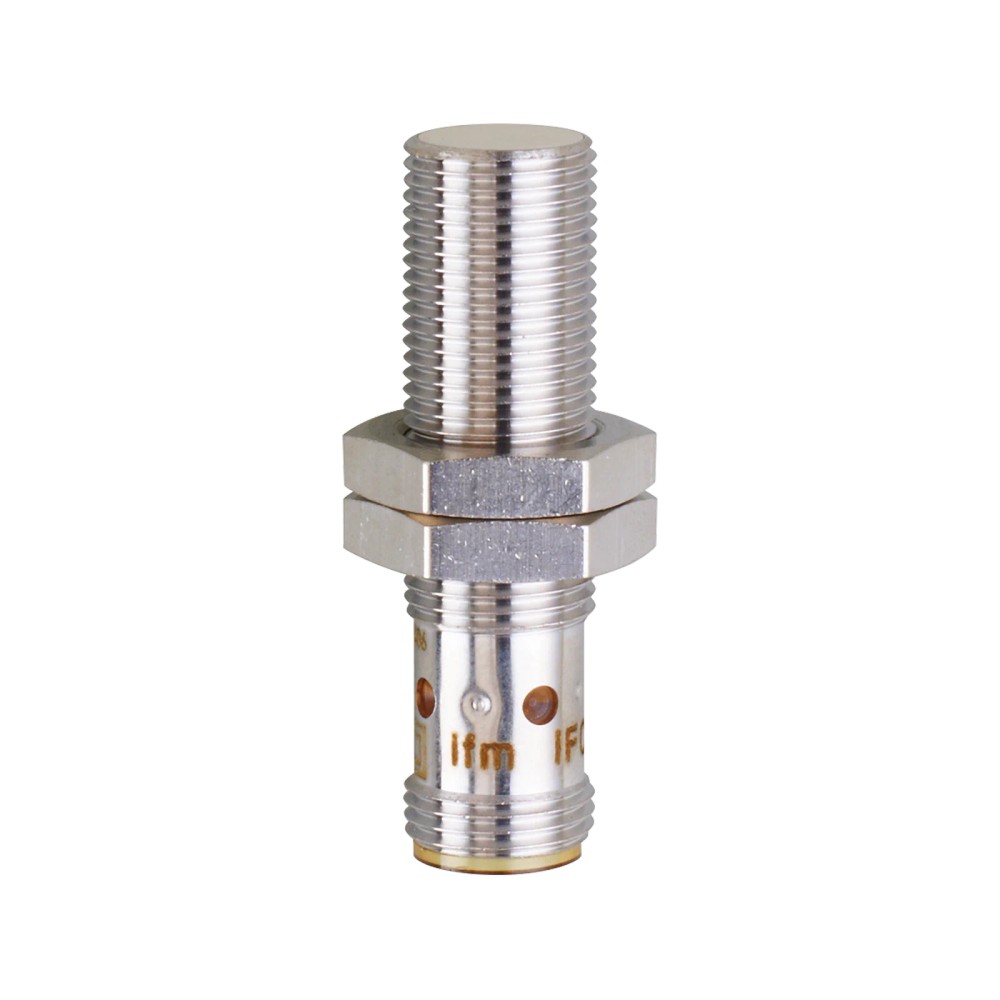

Imagem meramente ilustrativa

R$ 602,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFC207
EAN: 4021179086103
NCM do produto: 85365090

Destaques do Produto Alcance 4 mm...mais

Fechar menu

Saiba mais sobre: "IFC207 IFM - Sensor Indutivo ifm Automação Industrial M12 4mm PNP NF"

Destaques do Produto

Alcance

4 mm

Saída

PNP

Conexão

M12

Tipo

NF (Normalmente Fechado)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo ifm IFC207 M12 4mm PNP NF

O sensor indutivo ifm IFC207 é um componente de automação projetado para detecção precisa de metais em ambientes industriais exigentes. Com construção em M12 e alcance de 4mm, ele suporta condições adversas como contato com refrigerantes e lubrificantes. Oferece configuração de saída PNP normalmente fechada, garantindo confiabilidade operacional em máquinas-ferramenta.

PRINCIPAIS ESPECIFICAÇÕES

Alcance	4 mm
Montagem	Embutido
Rosca	M12 x 1
Saída	PNP / NF
Tensão	10...30 V DC
Proteção	IP 68
Frequência	700 Hz
Temperatura	-25...70 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações em máquinas-ferramenta
Ambientes com presença de fluidos refrigerantes e lubrificantes
Automação industrial que utiliza lógica PNP
Espaços restritos que exigem montagem embutida (flush)

⚠ Considere outro se precisa de:

Ambientes com temperaturas superiores a 70 °C
Aplicações com materiais não metálicos
Locais com exigência de lógica NPN
Montagem não embutida em estruturas que exijam blindagem específica

APLICAÇÕES E USO

Detecção de presença de metais em linhas de montagem.
Monitoramento de posição em máquinas-ferramenta.
Ambientes industriais com exposição a fluidos refrigerantes e lubrificantes.
Automação industrial geral onde o espaço de instalação é reduzido.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo ifm IFC207 M12 4mm PNP NF, verifique estes pontos:

Quando escolher este sensor

Utilize este modelo quando houver necessidade de detecção metálica embutida (flush) em espaços reduzidos, ambiente industrial com refrigerantes e quando o sistema de controle exigir lógica PNP normalmente fechada.

Quando buscar alternativas

Busque outras opções se a aplicação exigir detecção de materiais não ferrosos, se o ambiente ultrapassar 70 °C, ou se a lógica do CLP for estritamente NPN, exigindo um modelo com transistor de saída diferente.

ESPECIFICAÇÕES TÉCNICAS

Dados mecânicos
Tipo de montagem	Embutido	Indica que o sensor pode ser instalado nivelado com o material base.
Designação da rosca	M12 x 1	Dimensão física da carcaça roscada.
Comprimento	45 mm	Dimensão longitudinal total.

Desempenho de detecção
Alcance de detecção	4 mm	Distância nominal de atuação do sensor.
Histerese	3...15 % de Sr	Diferença entre o ponto de ativação e desativação.
Frequência de comutação	700 Hz	Velocidade máxima de operação do sensor.

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação permitida.
Saída de comutação	PNP	Tipo de sinal enviado ao controlador.
Função	Normalmente fechado	Estado da saída sem detecção.

Condições ambientais
Grau de proteção	IP 68	Nível de vedação contra sólidos e líquidos.
Temperatura ambiente	-25...70 °C	Limites operacionais térmicos.

COMPATIBILIDADE

Comunicação

• Sinal digital de comutação padrão (PNP)

Conexões

Elétrica Conector M12, 3 pinos

Processo Rosca M12 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
CLP com entrada PNP	✓	A saída PNP é compatível com a lógica de comutação positiva de CLPs padrão.
CLP com entrada NPN	✗	O sensor opera com lógica PNP, o que causa incompatibilidade elétrica direta com entradas NPN.
Ambiente com refrigerante	✓	O sensor possui grau de proteção IP68 e materiais resistentes a produtos químicos industriais.

INSTALAÇÃO

Como instalar o Sensor Indutivo ifm IFC207 M12 4mm PNP NF

Verifique se o local de montagem permite a instalação de sensores embutidos.
Rosqueie o sensor manualmente na cavidade ou suporte M12 preparado.
Ajuste a posição do sensor de modo que a face ativa não sofra impacto mecânico do alvo.
Fixe o sensor utilizando as duas porcas incluídas, evitando aperto excessivo que possa danificar a rosca.
Conecte o cabo M12 de 3 pinos garantindo que o acoplamento esteja firme para vedação.
Verifique o LED de status após energizar o sistema para confirmar o funcionamento.

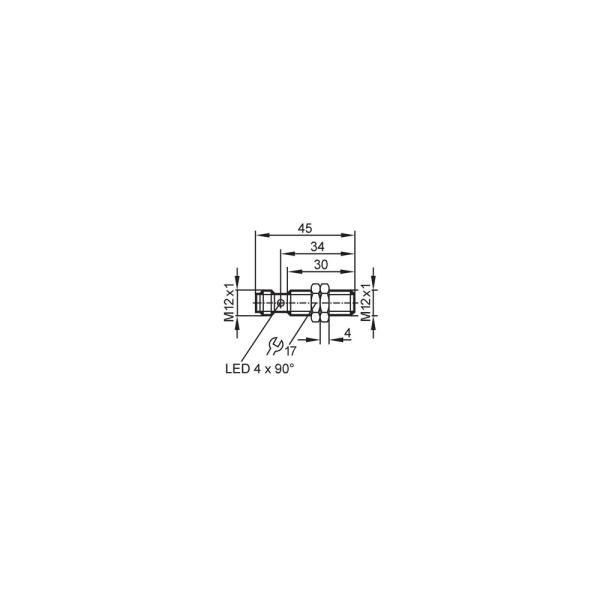

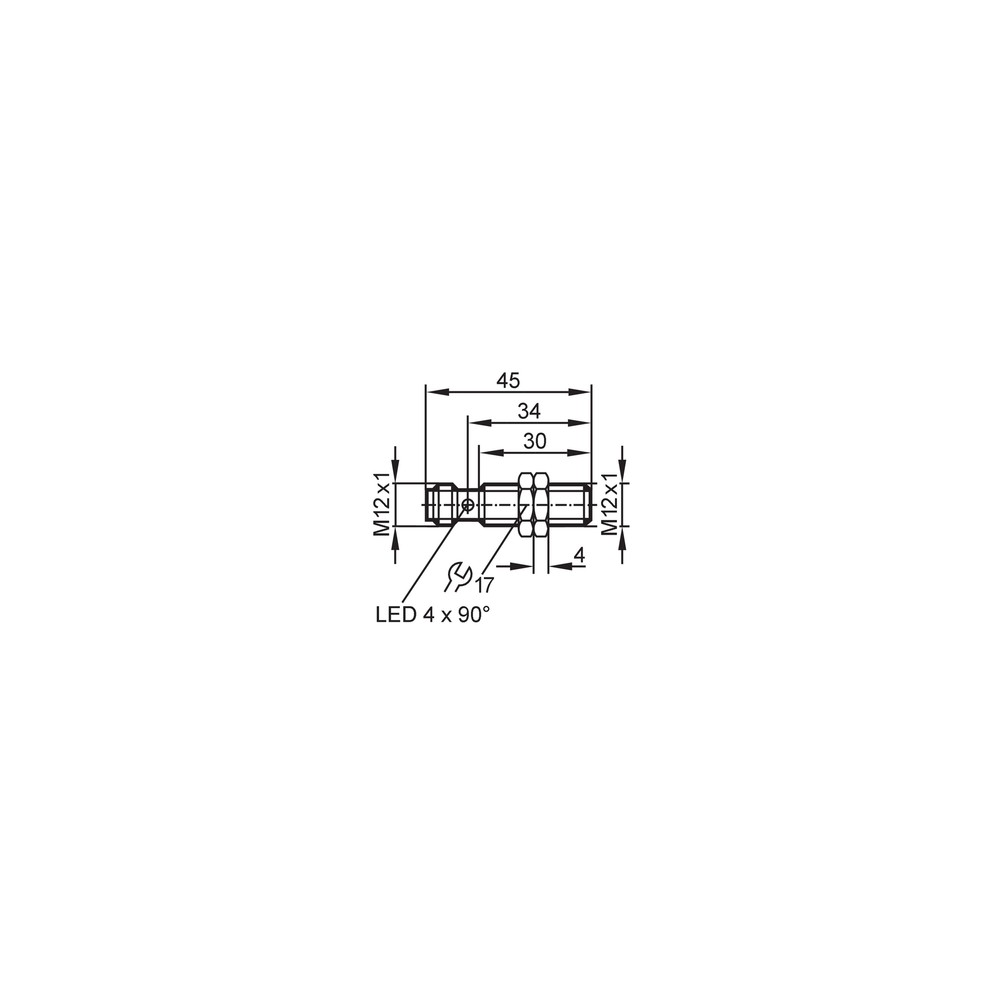

Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor permanece ativado sem a presença de um alvo.	Acúmulo de partículas metálicas na face ativa.	Limpe a face do sensor e verifique se o LED de status apaga.
LED de status piscando ou ausência de sinal.	Curto-circuito na carga ou sobrecarga na saída.	Desconecte a carga e verifique a continuidade e a corrente nominal do circuito.
Perda intermitente de sinal.	Conexão elétrica frouxa ou cabo rompido.	Inspecione visualmente o conector M12 e verifique a continuidade dos fios com multímetro.
Deriva no ponto de comutação ou falha de operação.	Temperatura operacional excedida.	Verifique a temperatura do ambiente próximo ao sensor usando termômetro industrial.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos IFC207 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IFC207 e para que serve?

O IFC207 é um sensor indutivo projetado para a detecção sem contato de objetos metálicos em ambientes industriais, como máquinas-ferramenta e linhas de automação, operando com tensão entre 10 e 30 V DC.

O que acompanha o produto na embalagem?

Este sensor acompanha duas porcas de fixação para instalação em painéis ou suportes roscados M12, além de possuir conector M12 integrado para conexão elétrica.

Este sensor consegue detectar plástico ou madeira?

O sensor não é adequado para detectar materiais não metálicos como plásticos, madeira, vidro ou líquidos que não sejam condutores, pois opera estritamente via campos eletromagnéticos gerados por metais.

Posso utilizar este sensor em um controlador NPN?

O produto não é compatível com sistemas que requerem lógica de saída NPN, pois este modelo possui saída do tipo PNP (comutação positiva).

O que fazer se o sensor não enviar sinal de detecção?

Se não houver sinal na saída, verifique primeiro a alimentação de 24V no conector M12, depois o estado do LED de status e, por fim, a integridade do cabo de conexão.

O sensor está sempre ligado. O que pode ser?

A comutação constante (sensor travado) pode indicar presença de limalha metálica acumulada na face ativa ou um curto-circuito na carga de saída; limpe a face e verifique a corrente da carga.

Qual a diferença deste sensor para outros modelos M12 padrão?

A escolha entre este sensor e uma versão sem alcance aumentado depende da distância necessária; este modelo oferece 4mm, superior aos padrões básicos, permitindo maior folga mecânica.

Preciso comprar um kit ou ele funciona sozinho?

Sim, ele pode ser usado isoladamente em qualquer entrada digital PNP de um CLP ou módulo de I/O, desde que a tensão de operação seja respeitada.

Quais cuidados devo ter na instalação?

Certifique-se de não exceder o torque de aperto ao fixar as porcas e garanta que o cabo M12 esteja firmemente conectado, evitando tensão mecânica sobre o corpo do conector.

Qual a procedência deste sensor?

A origem e procedência são garantidas pela marca ifm electronic, com fabricação robusta para suportar exposição a óleos e refrigerantes industriais conforme a especificação técnica.

GLOSSÁRIO TÉCNICO

Indutivo

Sensor que detecta objetos metálicos sem contato físico usando campos eletromagnéticos (Ref.: Tecnologia indutiva).

PNP

Configuração de saída que comuta o potencial positivo da fonte de alimentação para a carga (Ref.: Saída de comutação).

NF (Normalmente Fechado)

Estado do contato que permite a passagem de corrente elétrica enquanto o sensor não detecta um objeto (Ref.: Configuração de saída).

IP68

Grau de proteção que indica resistência total contra poeira e submersão prolongada em água sob condições definidas (Ref.: Grau de proteção).

Embutido (Flush)

Montagem em que a face ativa do sensor pode ser instalada nivelada com o material metálico circundante (Ref.: Tipo de montagem).
