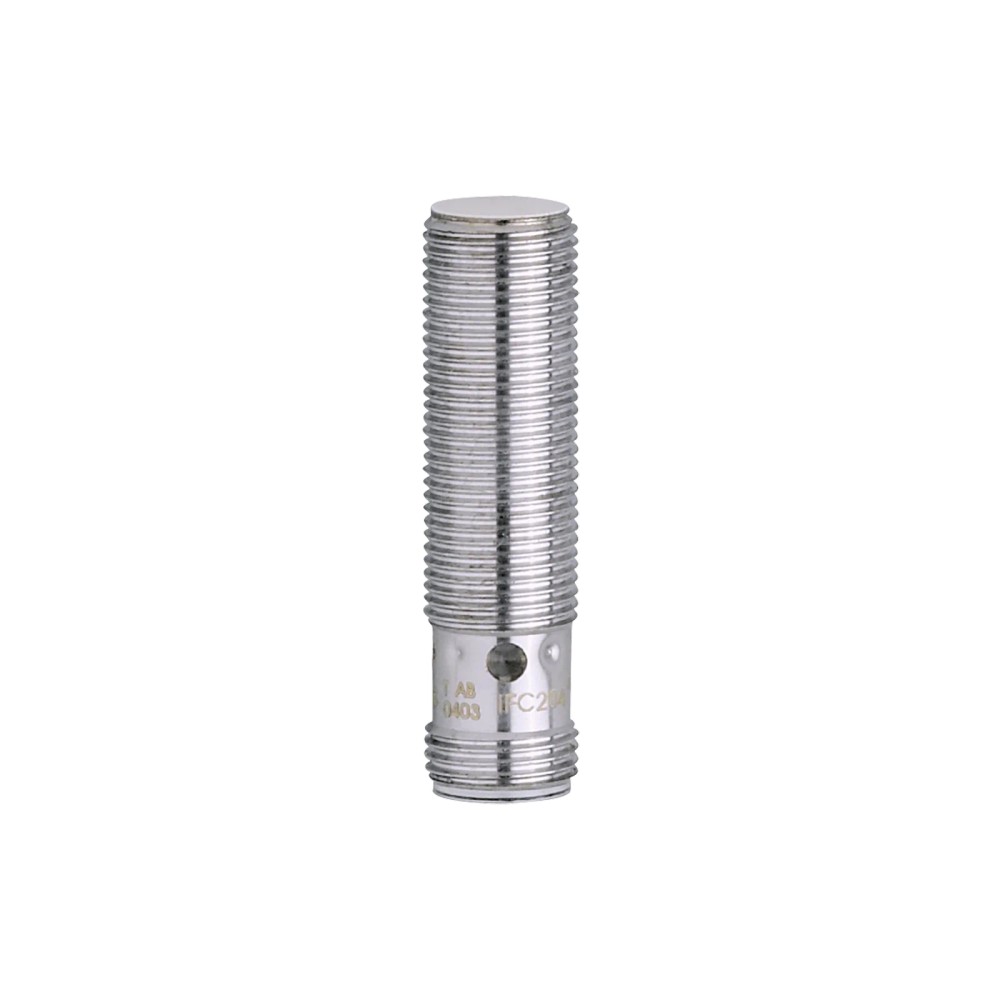

Sobre o Sensor Indutivo IFM IFC206, M12 PNP, alcance de detecção de 4 mm, IP68

O IFM IFC206 é um sensor indutivo para detectar a presença de objetos metálicos em aplicações de automação industrial. Possui saída PNP normalmente aberta, alcance nominal de detecção de 4 mm e conexão elétrica M12. Seu invólucro M12 x 1 tem 45 mm de comprimento, e o grau de proteção informado é IP68.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Sensor indutivo
Modelo / SKU	IFC206
Saída	PNP, normalmente aberta
Alcance de detecção	4 mm, montagem embutida
Tensão de operação	10...36 V DC
Conexão elétrica	M12, codificação A, 4 contatos dourados
Grau de proteção	IP68
Frequência de comutação DC	700 Hz
Temperatura ambiente	-25...70 °C
Dimensões	M12 x 1 / comprimento 45 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em máquinas de ferramentas e sistemas de automação industrial, respeitando a distância de trabalho indicada pelo fabricante.
Aplicações relacionadas a refrigerantes e lubrificantes, conforme a aplicação Coolant informada para o produto e o grau de proteção IP68.

⚠ Considere outro se precisa de:

Não selecionar quando a entrada do controlador exigir saída NPN, pois este modelo tem saída PNP.
Não selecionar quando a aplicação exigir detecção além do alcance nominal de 4 mm ou distância de trabalho de 0...3,25 mm.
Não usar fora da faixa de alimentação de 10...36 V DC ou da temperatura ambiente de -25...70 °C.

APLICAÇÕES E USO

Uso informado pelo fabricante: detecção indutiva em aplicações industriais e automação industrial, incluindo máquinas de ferramentas e aplicações com refrigerantes e lubrificantes.
A ficha associa o produto à aplicação Coolant e especifica IP68; a adequação depende das condições reais de instalação e dos requisitos completos do datasheet.
Possibilidade inferida: detecção de objetos metálicos em máquinas, desde que a distância de trabalho, o material do alvo e a interface elétrica sejam compatíveis com as especificações. Validar a aplicação com o datasheet.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IFC206, M12 PNP, alcance de detecção de 4 mm, IP68, verifique estes pontos:

Escolha o IFC206

Quando a instalação requer sensor indutivo embutido M12, saída PNP normalmente aberta, alimentação DC de 10...36 V e detecção nominal de 4 mm. Verifique também se a interface do controlador aceita PNP.

Busque outra configuração

Se o circuito de entrada exigir NPN, se a distância necessária exceder a distância de trabalho especificada ou se a alimentação e a temperatura estiverem fora dos limites informados, procure uma versão compatível com esses requisitos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Identificação do componente.
Modelo / SKU / Part Number	IFC206	Código do produto indicado no anúncio.
GTIN	4021179086097	Identificador comercial.
Marca	IFM	Fabricante indicado no anúncio.
Aplicação	Coolant; aplicações industriais e automação industrial, incluindo máquinas de ferramentas, refrigerantes e lubrificantes	Cenários de aplicação informados na ficha.
Alcance aumentado	Sim	Característica especial informada no conjunto de dados.

Dados elétricos
Tensão de operação	10...36 V DC	Faixa de alimentação especificada.
Tipo de corrente	DC	Alimentação em corrente contínua.
Consumo de corrente	10 mA (24 V)	Valor informado para alimentação de 24 V.
Queda de tensão máxima da saída DC	2,5 V	Limite indicado para a saída de comutação.
Corrente máxima constante da saída DC	100 mA	Limite de corrente contínua da saída.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuito	Sim, por impulso	Versão de proteção contra curto-circuito indicada.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Classe de proteção	II	Classe informada nos dados técnicos.

Saída e comutação
Função elétrica / saída de comutação	PNP	Tipo de saída; verificar compatibilidade com a entrada do controlador.
Função de saída	Normalmente aberto	Estado funcional da saída informado no anúncio.
Frequência de comutação DC	700 Hz	Frequência de comutação especificada para DC.
Distância real de comutação Sr	4 ± 10 % mm	Valor real de comutação e tolerância informados.

Faixa de detecção e desvios
Alcance de detecção	4 mm	Alcance nominal; montagem embutida.
Distância de trabalho	0...3,25 mm	Intervalo de trabalho informado pelo fabricante.
Histerese	3...15 % de Sr	Faixa expressa como percentual da distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação indicada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores informados por material; considerar ao avaliar a distância de detecção.

Condições ambientais e conformidade
Grau de proteção	IP68	Grau de proteção declarado na ficha.
Aplicação de proteção	Coolant	Indicação associada à proteção informada.
Temperatura ambiente	-25...70 °C	Faixa de temperatura ambiente especificada.
Certificado UL	Ta 0...40 °C; Enclosure Type 1; arquivo UL E174191	Condições e identificação UL informadas na ficha.
Compatibilidade eletromagnética	EN 61000-4-2 ESD 4 kV CD / 8 kV AD; EN 61000-4-3 HF irradiado 10 V/m; EN 61000-4-4 Burst 2 kV; EN 61000-4-6 AF com fio 10 V; EN 55011 classe B	Valores e referências EMC fornecidos nos dados técnicos.
MTTF	2017 anos	Valor transcrito da ficha; consultar o datasheet para interpretação e condições de cálculo.

Dados mecânicos e conexão
Designação da rosca	M12 x 1	Rosca do corpo do sensor.
Dimensões	M12 x 1 / comprimento 45 mm	Dimensão informada para o corpo.
Tipo de montagem	Embutido	Condição de instalação especificada.
Material do invólucro	Latão revestido com bronze branco	Material indicado para o invólucro.
Material da face ativa	Cerâmica	Material indicado para a face ativa.
Peso	27,1 g	Massa indicada nos dados do produto.
Porcas de fixação	2	Material incluído informado na ficha.

Conexão elétrica e indicadores
Conexão elétrica	1 x M12; codificação A; 4 contatos dourados	Configuração do conector informada.
Contatos	Banhados a ouro	Característica especial indicada no catálogo.
Indicador de estado	Status de chaveamento; LED amarelo, 4 x 90°	Indicação visual informada para o estado de chaveamento.

COMPATIBILIDADE

Comunicação

• Detecção indutiva com saída de comutação discreta PNP normalmente aberta; não há protocolo de comunicação informado.

Conexões

Elétrica Conector M12, codificação A, 4 contatos dourados. Alimentação de 10...36 V DC; saída PNP normalmente aberta. Confirmar o pinout no datasheet antes da ligação.

Processo Sensor cilíndrico roscado M12 x 1, comprimento 45 mm; montagem embutida. Não há conexão de processo por rosca de tubulação especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com saída PNP e alimentação dentro de 10...36 V DC	✓	A ficha especifica saída PNP e faixa de alimentação de 10...36 V DC; confirmar a configuração elétrica do controlador.
Entrada do controlador que requer saída NPN	✗	O IFC206 possui saída PNP, não NPN.
Instalação mecânica para corpo roscado M12 x 1 com montagem embutida	✓	A dimensão e o tipo de montagem informados correspondem a M12 x 1 e montagem embutida.
Detecção exigida além da distância de trabalho de 0...3,25 mm	✗	A distância de trabalho informada é 0...3,25 mm; não se deve dimensionar a aplicação acima desse intervalo.
Aplicação com refrigerantes ou lubrificantes nas condições indicadas pelo fabricante	✓	A ficha informa aplicação Coolant e proteção IP68; validar as condições específicas da instalação no datasheet.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IFC206, M12 PNP, alcance de detecção de 4 mm, IP68

Confirme que a montagem requer corpo roscado M12 x 1 e montagem embutida; consulte o desenho dimensional antes de preparar o suporte.
Verifique a distância necessária em relação à distância de trabalho especificada de 0...3,25 mm e considere os fatores de correção por material do alvo.
Confirme que a alimentação DC da instalação está dentro da faixa de 10...36 V.
Confira se a entrada do controlador é compatível com uma saída PNP normalmente aberta.
Conecte o cabo ao conector M12 codificação A; consulte o datasheet para identificar os contatos e o esquema de ligação antes de energizar.
Após a instalação, valide o chaveamento e observe o LED amarelo de status; verifique a operação dentro dos limites ambientais especificados.

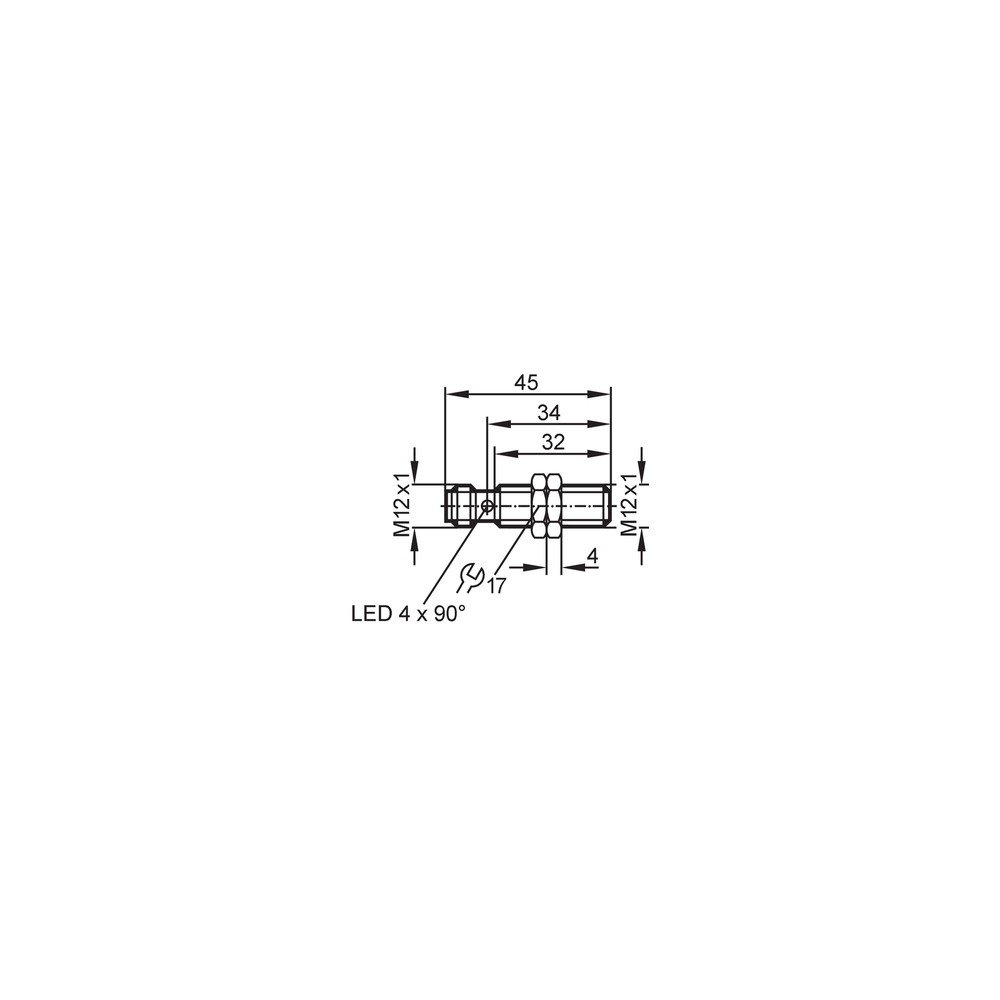

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo se aproxima.	Alimentação fora da faixa especificada, distância de trabalho excedida ou incompatibilidade entre a saída PNP e a entrada do controlador.	Meça a alimentação, confirme a distância de trabalho e verifique se a entrada aceita PNP normalmente aberto.
A entrada do controlador permanece ativa ou apresenta lógica diferente da esperada.	A função normalmente aberta pode não corresponder à lógica configurada no circuito de controle.	Confirme a configuração da entrada e o estado esperado para saída normalmente aberta conforme o esquema do sistema.
A detecção ocorre a uma distância menor que a esperada.	O material do alvo influencia o alcance; a ficha apresenta fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre.	Identifique o material do alvo e compare seu fator de correção com os dados do fabricante; meça a distância real de operação.
O sensor não funciona após a ligação elétrica.	Conexão incorreta no conector M12 ou polaridade incompatível com a alimentação DC.	Desenergize o circuito e confira a codificação, os contatos e o esquema de ligação no datasheet antes de testar novamente.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IFC206 (português) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IFC206 e para que serve?

É um sensor indutivo com saída PNP normalmente aberta para detectar objetos metálicos em aplicações de automação industrial. A ficha também informa uso em máquinas de ferramentas e aplicações com refrigerantes e lubrificantes.

O que acompanha o sensor?

A ficha informa duas porcas de fixação como material incluído. Não há indicação de cabo ou outros acessórios incluídos.

O IFC206 funciona com entrada NPN?

Não, este modelo tem saída PNP. A entrada do controlador deve ser compatível com PNP.

Posso usar o sensor fora da faixa de temperatura especificada?

A faixa de temperatura ambiente informada é de -25...70 °C. A ficha não valida operação fora desses limites.

O sensor está instalado, mas o controlador não detecta o alvo. O que verifico antes de substituir?

Confira alimentação de 10...36 V DC, distância de trabalho, material do alvo e compatibilidade da entrada com PNP normalmente aberto. Verifique também as ligações do conector M12 conforme o datasheet.

A distância de detecção está menor do que eu esperava; o sensor pode estar com defeito?

Não necessariamente: o material do alvo altera a detecção, conforme os fatores de correção informados para diferentes metais. Compare o material e a distância real com o datasheet antes de concluir que há falha.

É melhor comprar o sensor sozinho ou procurar um kit?

A ficha identifica o IFC206 como uma unidade e informa duas porcas de fixação incluídas, mas não descreve um kit. Se a instalação exigir cabo ou componentes adicionais, confirme esses itens separadamente antes da compra.

Como escolher entre este modelo e um sensor NPN?

Escolha o IFC206 se o circuito aceitar saída PNP normalmente aberta e os demais limites elétricos e mecânicos forem compatíveis. Se a entrada exigir NPN, selecione uma versão com essa saída.

Como devo instalar e ligar o IFC206?

Prepare a montagem para rosca M12 x 1 embutida e consulte o datasheet para o pinout antes de conectar o M12. Confira alimentação, tipo de entrada PNP e distância de trabalho antes de energizar.

O sensor serve para aplicações com refrigerantes e lubrificantes?

A ficha indica aplicação Coolant e proteção IP68. Confirme no datasheet se as condições específicas do fluido e da instalação estão cobertas.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo; neste produto, o alcance nominal informado é 4 mm. (Ref.: Alcance de detecção)

PNP

Tipo de saída de comutação especificado para o sensor; deve ser compatível com a entrada do controlador. (Ref.: Função elétrica)

Normalmente aberto

Função de saída indicada para o IFC206. (Ref.: Função de saída)

Montagem embutida

Configuração de instalação indicada para o sensor. (Ref.: Tipo de montagem)

IP68
