Sensor Indutivo IFM IFC206 M12

Pré-visualizar: IFC206 IFM - Sensor Indutivo IFM Automação Industrial M12 4mm PNP NA IP68

IFC206 IFM - Sensor Indutivo IFM Automação Industrial M12 4mm PNP NA IP68

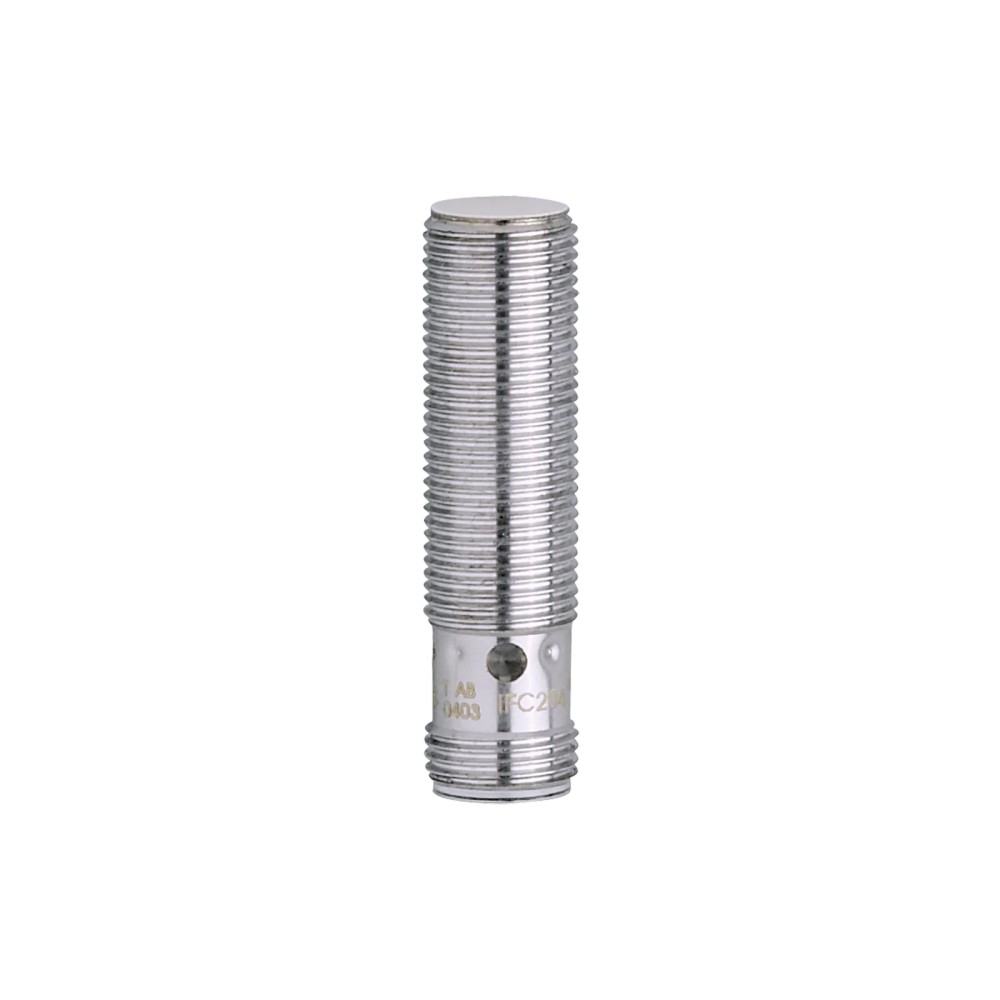

Imagem meramente ilustrativa

R$ 703,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFC206
EAN: 4021179086097
NCM do produto: 85365090

Destaques do Produto Alcance de detecção 4...mais

Fechar menu

Saiba mais sobre: "IFC206 IFM - Sensor Indutivo IFM Automação Industrial M12 4mm PNP NA IP68"

Destaques do Produto

Alcance de detecção

4 mm

Tipo de saída

PNP, normalmente aberta

Alimentação

10...36 V DC

Conexão elétrica

M12, codificação A

Montagem e dimensões

Embutida; M12 x 1; comprimento de 45 mm

Proteção e temperatura

IP68; -25...70 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IFC206, M12 x 1, 4 mm, PNP normalmente aberto, IP68

O IFM IFC206 é um sensor indutivo para detecção de objetos metálicos em aplicações de automação industrial. Possui saída PNP normalmente aberta, alcance nominal de 4 mm e conexão elétrica M12. Seu invólucro roscado M12 x 1 tem comprimento de 45 mm e grau de proteção IP68.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Alcance nominal de detecção	4 mm, montagem embutida
Saída	PNP, normalmente aberta
Alimentação	10...36 V DC
Frequência de comutação	700 Hz
Conexão elétrica	M12, codificação A, 4 contatos dourados
Grau de proteção	IP68
Temperatura ambiente	-25...70 °C
Dimensões	M12 x 1; comprimento de 45 mm
Aplicação informada	Coolant; máquinas-ferramenta, refrigerantes e lubrificantes

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em máquinas e sistemas de automação, respeitando o alcance nominal de 4 mm e a montagem embutida.
Aplicações com refrigerantes e lubrificantes identificadas na ficha como Coolant, dentro da faixa ambiente de -25...70 °C e das condições de proteção IP68.
Circuitos de entrada compatíveis com saída PNP normalmente aberta e alimentação DC entre 10 e 36 V.

⚠ Considere outro se precisa de:

Não selecionar se a entrada do sistema exigir saída NPN ou contato normalmente fechado; a ficha especifica PNP normalmente aberto.
Não selecionar quando a alimentação disponível estiver fora de 10...36 V DC.
Não tratar o alcance nominal de 4 mm como distância de trabalho garantida em qualquer metal ou montagem; a ficha informa distância de trabalho de 0...3,25 mm e fatores de correção por material.

APLICAÇÕES E USO

Aplicação informada pelo fabricante: detecção em ambiente de Coolant, incluindo máquinas-ferramenta e aplicações com refrigerantes e lubrificantes; respeitar proteção IP68 e temperatura ambiente de -25...70 °C.
Aplicação possível por inferência técnica: detecção de alvos metálicos em automação industrial, desde que a distância requerida considere o alcance nominal, o material do alvo e os fatores de correção da ficha.
A ficha não especifica compatibilidade química detalhada com cada fluido, duração de imersão ou condições particulares de lavagem; confirme essas condições com o fabricante antes de aplicar.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IFC206, M12 x 1, 4 mm, PNP normalmente aberto, IP68, verifique estes pontos:

Escolha o IFC206 quando

A aplicação requerer detecção indutiva embutida, saída PNP normalmente aberta, alcance nominal de 4 mm, alimentação DC de 10...36 V e conexão M12 codificação A.

Verifique outro modelo quando

O circuito exigir lógica NPN, saída normalmente fechada, alimentação fora da faixa especificada ou dimensões/conexão diferentes. Compare também o material do alvo com os fatores de correção informados na ficha e confirme a distância efetiva necessária.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria funcional informada para detecção indutiva.
Modelo	IFC206	Referência do produto.
Marca	IFM	Fabricante indicado no anúncio.
Aplicação	Coolant; aplicações industriais, máquinas-ferramenta, refrigerantes e lubrificantes	Cenários listados na ficha; verificar condições da instalação.
Alcance aumentado	Sim	Característica especial indicada na ficha.

Dados elétricos
Tipo de corrente	DC	Alimentação em corrente contínua.
Tensão de operação	10...36 V DC	Faixa de alimentação especificada.
Consumo de corrente	10 mA (24 V)	Valor informado para alimentação de 24 V.
Classe de proteção	II	Classificação indicada na ficha.
Proteção contra sobrecarga	Sim	Proteção declarada pelo fabricante.
Proteção contra curto-circuitos	Sim, por impulso	Versão de proteção especificada.
Proteção contra inversão de polaridade	Sim	Proteção declarada pelo fabricante.
EMC	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Níveis e referências normativas apresentados na ficha.

Saídas e comutação
Função elétrica	PNP	Tipo de saída de comutação.
Função de saída	Normalmente aberta	Estado funcional de saída informado.
Número de fios	3 fios	Configuração indicada na ficha; conferir o diagrama do fabricante para a ligação.
Frequência de comutação DC	700 Hz	Frequência máxima especificada para comutação DC.
Corrente máxima constante da saída de comutação DC	100 mA	Limite de corrente contínua da saída.
Queda de tensão máxima da saída DC	2,5 V	Queda máxima informada para a saída de comutação.

Detecção e desvios
Alcance de detecção	4 mm	Alcance nominal informado para montagem embutida.
Distância real de comutação Sr	4 ± 10 % mm	Tolerância do ponto de comutação conforme ficha.
Distância de trabalho	0...3,25 mm	Faixa informada pelo fabricante para a distância de trabalho.
Histerese	3...15 % de Sr	Variação entre os pontos de acionamento e desacionamento, referenciada a Sr.
Variação no ponto de comutação	-10...10 % de Sr	Desvio expresso em relação à distância real de comutação.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores por material do alvo informados na ficha; considerar na avaliação da distância efetiva.

Conexões e montagem
Designação da rosca	M12 x 1	Rosca do invólucro.
Dimensões	M12 x 1; comprimento de 45 mm	Dimensão mecânica indicada no anúncio.
Tipo de montagem	Embutida	Condição de instalação informada.
Conexão elétrica	1 x M12; codificação A; 4 contatos dourados	Interface elétrica especificada; conferir pinagem no datasheet.
Material incluído	2 porcas de fixação	Acessórios incluídos conforme ficha.

Materiais e construção
Material do invólucro	Latão revestido com bronze branco	Material informado para o corpo do sensor.
Material da face ativa	Cerâmica	Material informado para a face sensora.
Contatos	Banhados a ouro	Característica indicada na ficha.

Condições ambientais e proteção
Grau de proteção	IP68	Classificação declarada; observar condições e orientações do fabricante para a instalação.
Aplicação de proteção	Coolant	Indicação de proteção associada a aplicações com coolant na ficha.
Temperatura ambiente	-25...70 °C	Faixa ambiente especificada.
Certificado UL	Ta 0...40 °C; enclosure type Type 1; arquivo UL E174191	Condições e referência do certificado listadas na ficha.

Indicadores
Indicador de estado	LED amarelo de status de chaveamento, visível em 4 x 90°	Indicação visual de comutação informada na ficha.

Dados físicos e identificação comercial
Peso	27,1 g	Peso informado no conjunto de atributos.
SKU e part number	IFC206	Código para identificação e pedido.
GTIN	4021179086097	Identificador comercial informado.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
NCM	8536.50.90	Classificação fiscal informada na ficha.
MTTF	2017 anos	Valor declarado na ficha; consultar datasheet para interpretação e condições de referência.

COMPATIBILIDADE

Comunicação

• Saída de comutação discreta PNP normalmente aberta; não há protocolo de comunicação indicado na ficha.

Conexões

Elétrica Conector M12, codificação A, 4 contatos dourados. Alimentação de 10...36 V DC; saída PNP normalmente aberta, corrente máxima constante de saída de 100 mA. A ficha também informa configuração de 3 fios; confirme o esquema de ligação no datasheet antes da instalação.

Processo Invólucro roscado M12 x 1, comprimento de 45 mm; montagem embutida. Não há conexão de processo por tubulação especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de PLC ou sistema de controle compatível com sensor PNP normalmente aberto e alimentação DC dentro de 10...36 V	✓	A ficha especifica saída PNP normalmente aberta e faixa de alimentação de 10...36 V DC; verifique também a corrente de entrada e a capacidade de carga.
Entrada que exige sinal NPN ou normalmente fechado	✗	A saída informada é PNP normalmente aberta.
Instalação mecânica com alojamento roscado M12 x 1 e montagem embutida	✓	A ficha informa construção M12 x 1 e tipo de montagem embutido; valide espaço e geometria do conjunto.
Aplicação que exige alcance de detecção superior a 4 mm	✗	O alcance nominal informado é 4 mm; não há suporte na ficha para garantir detecção acima desse valor.
Uso em ambiente com refrigerantes ou lubrificantes, dentro da faixa de temperatura indicada	✓	A aplicação Coolant e a proteção IP68 constam na ficha; observe as condições de instalação e os limites ambientais especificados pelo fabricante.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IFC206, M12 x 1, 4 mm, PNP normalmente aberto, IP68

Confirme que a alimentação disponível está entre 10 e 36 V DC e que a entrada do controlador aceita saída PNP normalmente aberta.
Verifique se o alojamento e a fixação correspondem à rosca M12 x 1 e à montagem embutida.
Posicione o sensor em relação ao alvo metálico considerando o alcance nominal de 4 mm, a distância de trabalho indicada e o fator de correção do material.
Conecte o cabo ou conector M12 codificação A; use o diagrama do datasheet para confirmar a correspondência dos contatos e a ligação dos 3 fios.
Aperte e fixe o sensor de acordo com os requisitos mecânicos do conjunto, sem aplicar torque não especificado nesta ficha.
Energize o circuito e confirme o chaveamento pela entrada do controlador e pelo LED amarelo; valide a operação nas condições reais do processo.

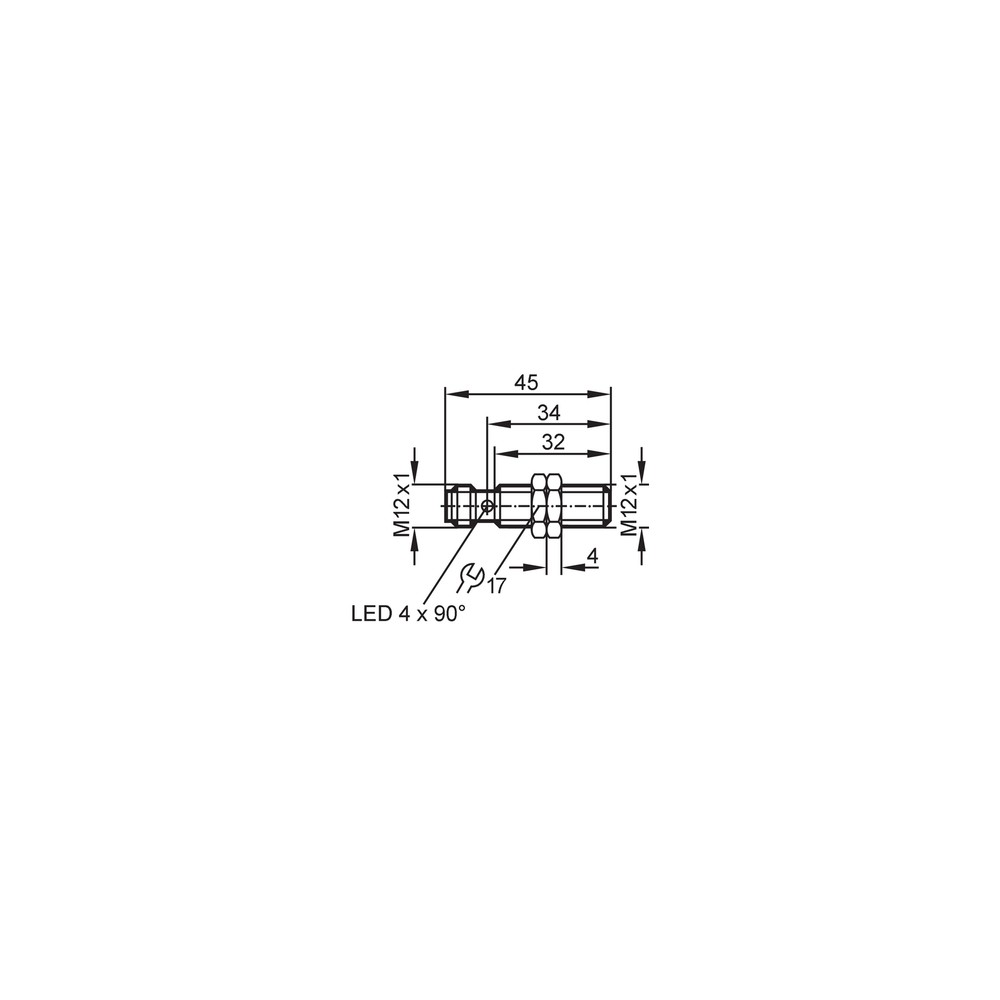

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não reconhece o acionamento do sensor.	Alimentação fora da faixa especificada, ligação incompatível com entrada PNP ou conexão incorreta.	Meça a alimentação nos terminais e confira a ligação no datasheet; confirme que a entrada aceita sinal PNP normalmente aberto.
O sensor não comuta quando o alvo se aproxima.	Alvo fora da distância de trabalho ou material com fator de correção que reduz a distância efetiva.	Meça a distância entre a face ativa e o alvo e compare o material com os fatores de correção indicados na ficha.
A entrada permanece acionada ou apresenta chaveamento instável.	Posicionamento do alvo próximo ao ponto de comutação ou interferência relacionada à montagem e à geometria do alvo.	Observe a indicação LED e teste a comutação com o alvo posicionado dentro da distância de trabalho; confira a montagem embutida.
O sensor aquece ou a saída deixa de operar após uma falha elétrica.	Carga ou ligação que excede o limite de corrente de saída, ou condição de sobrecarga/curto-circuito no circuito.	Desenergize o circuito, verifique curto-circuitos e meça a corrente da carga; compare com o limite constante de saída informado.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM IFC206 em português (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IFC206 e para que tipo de sistema ele serve?

É um sensor indutivo de proximidade para detectar objetos metálicos. É indicado para circuitos de automação compatíveis com saída PNP normalmente aberta e alimentação DC especificada.

Qual é a conexão elétrica e o tipo de saída deste sensor?

Ele usa conexão M12 codificação A com 4 contatos dourados e saída PNP normalmente aberta. A ficha também informa configuração de 3 fios; consulte o datasheet para a pinagem.

O que acompanha o IFC206?

A ficha informa duas porcas de fixação e uma peça por embalagem. Não há outros acessórios listados.

Este sensor serve para uma entrada que exige saída NPN?

Não, a ficha especifica saída PNP normalmente aberta. Para entrada NPN, selecione um sensor cuja saída corresponda à entrada do sistema.

Posso usar o IFC206 se preciso detectar um alvo a mais de 4 mm?

A ficha informa alcance nominal de 4 mm e distância de trabalho de 0...3,25 mm. Ela não sustenta uso garantido além desses valores.

O sensor não comuta; o que devo verificar antes de substituí-lo?

Confira primeiro alimentação, ligação PNP e posição do alvo. Verifique também a distância de trabalho e o fator de correção correspondente ao material detectado.

O controlador não recebe o sinal, mas o LED acende. O que pode estar acontecendo?

Pode haver incompatibilidade entre a saída PNP normalmente aberta e a entrada do controlador, ou ligação incorreta entre os contatos. Compare a configuração da entrada e a pinagem com o datasheet.

Como decidir entre este sensor e uma versão NPN ou normalmente fechada?

Escolha o IFC206 quando o circuito exigir PNP normalmente aberto. Se a entrada exigir NPN ou normalmente fechado, selecione a versão correspondente; essas funções não são especificadas para este modelo.

Que cuidado devo ter na instalação mecânica?

Respeite a rosca M12 x 1 e a montagem embutida, mantendo o alvo dentro da distância de trabalho. Use o desenho dimensional e o datasheet para validar a instalação.

O IFC206 pode ser usado em aplicações com refrigerantes e lubrificantes?

A ficha lista aplicações em máquinas-ferramenta com refrigerantes e lubrificantes, além de indicar Coolant. Confirme com o fabricante a compatibilidade com o fluido específico e as condições reais do processo.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade que detecta objetos metálicos por princípio indutivo. (Ref.: Tipo de produto: sensor indutivo.)

PNP

Tipo de saída de comutação que fornece sinal positivo à carga conforme a configuração do circuito. (Ref.: Função elétrica: PNP.)

Normalmente aberto

Função de saída cuja condição de comutação é indicada como normalmente aberta. (Ref.: Função de saída.)

Alcance de detecção

Distância nominal especificada para a detecção, sujeita às condições e tolerâncias informadas pelo fabricante. (Ref.: Alcance de detecção: 4 mm.)

IP68

Grau de proteção declarado pelo fabricante para o invólucro; condições específicas de ensaio e uso devem ser conferidas no datasheet. (Ref.: Grau de proteção: IP68.)
