Sensor Indutivo IFM IFC205 M12

Pré-visualizar: IFC205 IFM - Sensor Indutivo IFM Detecção Industrial M12 7mm PNP NA IP68

IFC205 IFM - Sensor Indutivo IFM Detecção Industrial M12 7mm PNP NA IP68

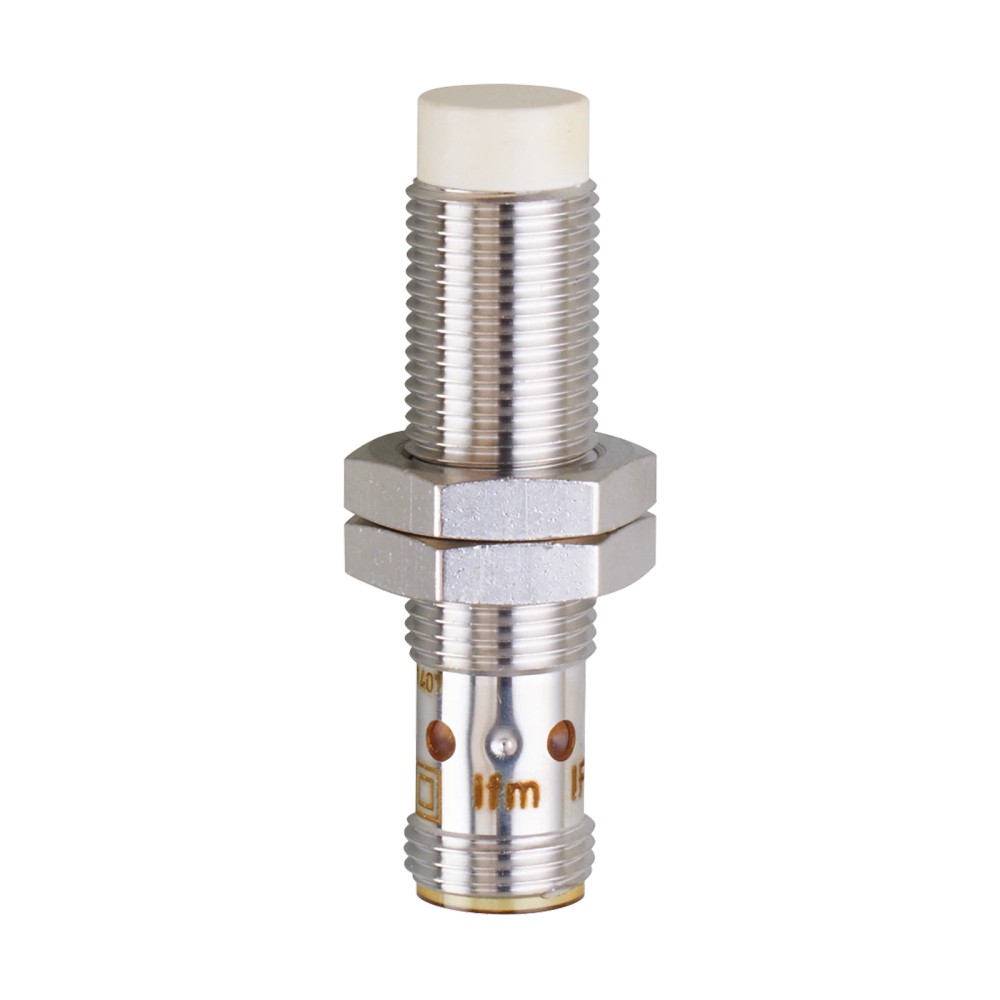

Imagem meramente ilustrativa

R$ 602,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFC205
EAN: 4021179086080
NCM do produto: 85365090

Destaques do Produto Alcance 7 mm, não...mais

Fechar menu

Saiba mais sobre: "IFC205 IFM - Sensor Indutivo IFM Detecção Industrial M12 7mm PNP NA IP68"

Destaques do Produto

Alcance

7 mm, não embutido

Tipo de saída

PNP

Função de saída

Normalmente aberto

Conexão

M12

Aplicação indicada na ficha

Coolant

Proteção

IP68

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IFC205, M12 x 1, alcance de detecção de 7 mm, PNP normalmente aberto, IP68

O IFM IFC205 é um sensor indutivo para detectar objetos metálicos sem contato e fornecer um sinal de comutação. A ficha indica aplicação em coolant, alcance de detecção de 7 mm não embutido e saída PNP normalmente aberta. Possui conexão M12, proteção IP68 e opera em temperatura ambiente de -25 a 70 °C.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Sensor indutivo
Modelo / SKU	IFC205
Alcance de detecção	7 mm, não embutido
Saída	PNP, normalmente aberta
Conexão	M12
Grau de proteção	IP68
Temperatura ambiente	-25...70 °C
Frequência de comutação	700 Hz
Dimensões	M12 x 1 / L = 50 mm
Número de fios	3 fios

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de detecção indutiva compatíveis com alcance de 7 mm não embutido, saída PNP normalmente aberta e conexão M12.
Aplicações identificadas na ficha como coolant, respeitando a faixa de temperatura ambiente de -25 a 70 °C e as condições de instalação indicadas pelo fabricante.

⚠ Considere outro se precisa de:

Não selecione quando a entrada do controlador exigir saída diferente de PNP normalmente aberta; confirme a compatibilidade elétrica antes da instalação.
Não selecione quando a montagem exigir detecção embutida: a ficha especifica alcance não embutido.
Não use a faixa de detecção de 7 mm como garantia para qualquer alvo ou montagem; verifique as condições de detecção no datasheet do fabricante.

APLICAÇÕES E USO

Aplicação explicitamente indicada: detecção indutiva em contexto de coolant. A ficha não detalha o tipo de fluido, o alvo ou condições específicas do processo; valide esses parâmetros no datasheet e com o fabricante.
Possibilidade de uso: detecção de objetos metálicos em uma instalação industrial, desde que a geometria de montagem, o alcance não embutido de 7 mm e a interface PNP normalmente aberta sejam compatíveis. Essa aplicação é uma inferência a partir do tipo de sensor, não um cenário detalhado na ficha.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IFC205, M12 x 1, alcance de detecção de 7 mm, PNP normalmente aberto, IP68, verifique estes pontos:

Escolha o IFC205 quando

A aplicação exigir sensor indutivo com alcance de 7 mm não embutido, saída PNP normalmente aberta, conexão M12 e condições ambientais dentro de -25 a 70 °C. A ficha também identifica uso em coolant.

Busque outra configuração quando

O circuito exigir outro tipo de saída ou função, a montagem requerer alcance embutido ou a aplicação exceder os limites indicados. Compare a configuração elétrica e os dados de montagem no datasheet antes de especificar outro modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação
Fabricante	IFM	Marca indicada na ficha do produto.
Modelo / nome	IFC205 — Sensor Indutivo IFM IFC205	Identificação do produto no anúncio.
SKU / Part Number	IFC205	Código de identificação do produto.
GTIN	4021179086080	Código comercial informado no anúncio.
Categoria	Sensores / Sensor indutivo	Classificação do produto no anúncio.
NCM	8536.50.90	Código fiscal informado no conjunto de dados do produto.

Área de aplicação
Aplicação	Coolant	Aplicação explicitamente indicada na ficha; condições específicas de fluido não detalhadas.

Dados elétricos e de saída
Tipo de corrente	DC	Tipo de corrente indicado na descrição técnica.
Saída de comutação	PNP	Tipo de saída informado; verifique a compatibilidade com a entrada do controlador.
Função de saída	Normalmente aberto	Estado de saída indicado na ficha.
Número de fios	3 fios	Quantidade de fios informada; cores e pinagem não constam nos dados fornecidos.
Frequência de comutação	700 Hz	Valor informado para a frequência de comutação.

Detecção
Alcance de detecção	7 mm, não embutido	Alcance declarado para montagem não embutida; consulte o fabricante para condições detalhadas de detecção.

Conexões
Conexão elétrica	M12	Tipo de conexão indicado no anúncio; a pinagem deve ser conferida no datasheet.

Condições ambientais
Grau de proteção	IP68	Classificação de proteção informada; condições e critérios de ensaio devem ser consultados na documentação do fabricante.
Temperatura ambiente	-25...70 °C	Faixa de temperatura ambiente indicada para operação.

Dados mecânicos
Dimensões	M12 x 1 / L = 50 mm	Dimensões informadas para seleção e montagem mecânica.
Peso	24,65 g	Valor registrado no conjunto de dados do produto.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação. O produto é descrito com saída de comutação PNP; não há evidência de interface de comunicação digital.

Conexões

Elétrica Saída de comutação DC, PNP, normalmente aberta, 3 fios. Conexão elétrica indicada como M12; a pinagem detalhada não está especificada nos dados fornecidos e deve ser confirmada no datasheet.

Processo Conexão M12. A ficha não detalha uma conexão de processo adicional.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com sinal de comutação PNP normalmente aberto	✓	A saída informada é PNP normalmente aberta; confirme também a alimentação e a pinagem no datasheet e no circuito da instalação.
Entrada que exige saída NPN ou normalmente fechada	✗	A ficha especifica saída PNP normalmente aberta, não essas configurações.
Montagem com conexão M12	✓	A conexão indicada para o produto é M12; compatibilidade mecânica do lado oposto depende do componente de acoplamento.
Aplicação que exige protocolo de comunicação digital específico	✗	A ficha não especifica protocolo; apresenta saída de comutação PNP.
Detecção com alcance de 7 mm em montagem não embutida	✓	Essa é a condição de alcance declarada; a detecção efetiva também depende das condições descritas pelo fabricante.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IFC205, M12 x 1, alcance de detecção de 7 mm, PNP normalmente aberto, IP68

Confirme no datasheet que o modelo e a configuração elétrica correspondem à aplicação e à entrada do controlador.
Verifique se a montagem mecânica atende às dimensões M12 x 1 e comprimento de 50 mm.
Planeje a posição do sensor considerando o alcance declarado de 7 mm não embutido; consulte o fabricante para as condições de detecção do alvo.
Conecte o sensor ao circuito DC compatível com saída PNP normalmente aberta e 3 fios, seguindo a pinagem oficial do datasheet.
Aperte e fixe a conexão M12 conforme as instruções do fabricante; os dados fornecidos não especificam torque de aperto.
Após a instalação, teste a comutação no sistema e confirme o funcionamento dentro da faixa de temperatura ambiente indicada.

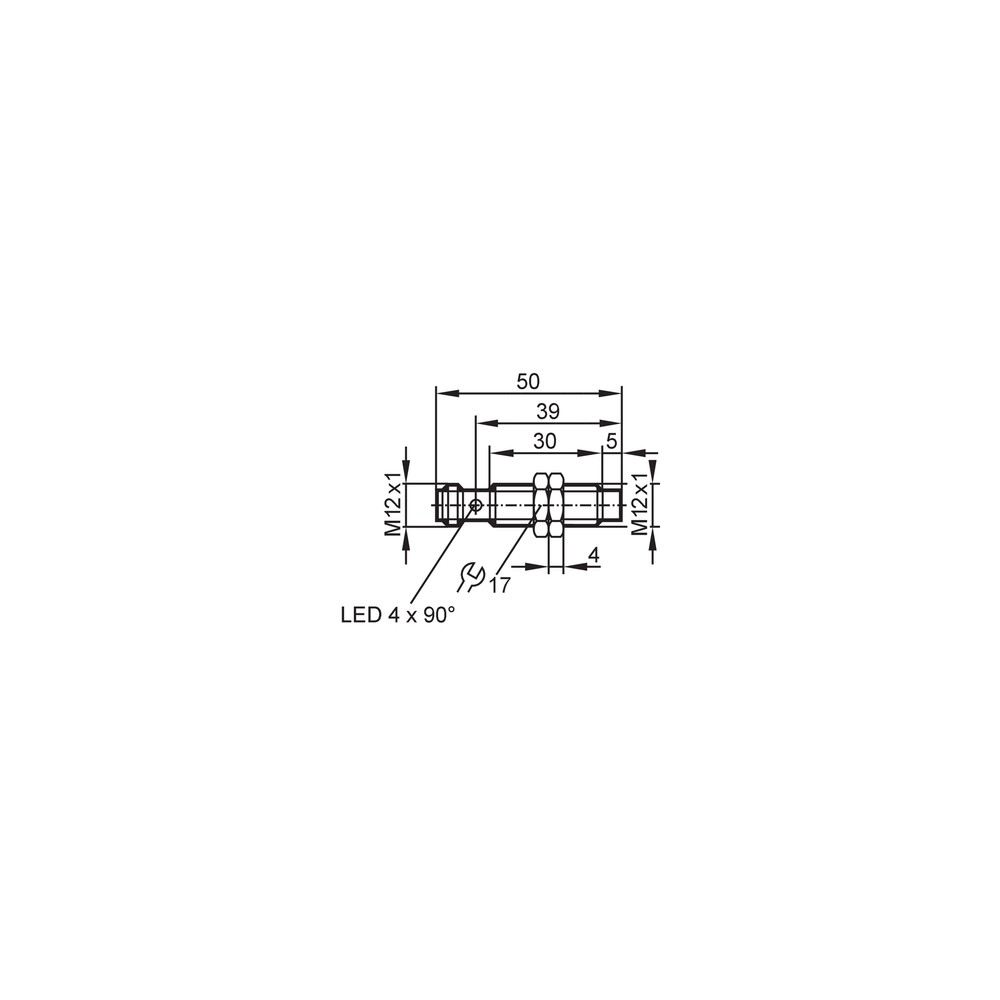

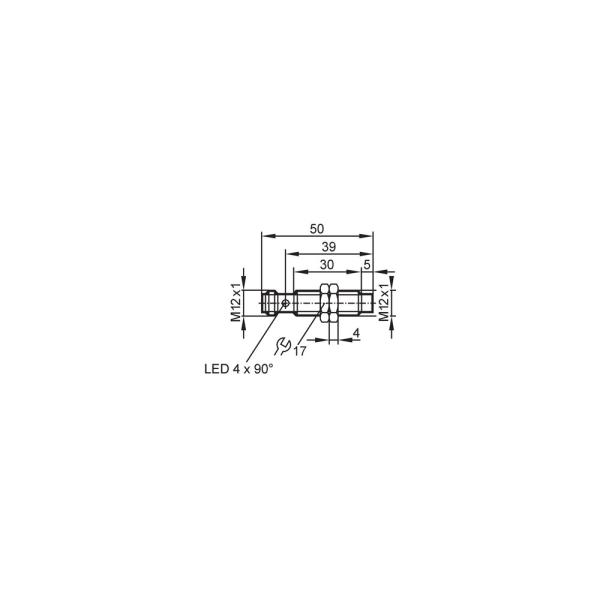

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não reconhece a comutação do sensor.	Possível incompatibilidade entre a saída PNP normalmente aberta e a entrada do controlador, ligação incorreta ou ausência de alimentação DC adequada.	Confira o tipo de entrada do controlador e compare a ligação com a pinagem do datasheet; verifique a alimentação e o estado da saída conforme procedimento do fabricante.
A detecção ocorre apenas em uma posição ou distância diferente da esperada.	Montagem ou condições do alvo diferentes das condições associadas ao alcance declarado de 7 mm não embutido.	Revise a posição de montagem e compare a distância e a configuração com os dados de detecção do datasheet; não presuma alcance idêntico para qualquer alvo.
O sensor comuta de forma irregular durante a operação.	Conexão elétrica instável, configuração de entrada incompatível ou condição de instalação fora dos limites informados.	Inspecione a conexão M12, confirme a configuração PNP normalmente aberta no circuito e verifique se a temperatura ambiente está dentro da faixa especificada.
Há suspeita de entrada de fluido ou falha após exposição ambiental.	A aplicação ou o método de instalação pode exceder as condições cobertas pela classificação IP68; a ficha fornecida não detalha os critérios de ensaio.	Consulte o datasheet para as condições associadas ao IP68 e compare-as com a instalação real; verifique também a integridade da conexão e do sensor.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IFC205 (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IFC205 e para que serve?

É um sensor indutivo de proximidade com saída de comutação. Serve para detecção sem contato em aplicações compatíveis com suas características; a ficha indica uso em coolant.

Que tipo de sinal e conexão elétrica esse sensor usa?

A ficha especifica saída DC PNP normalmente aberta, com 3 fios, e conexão M12. A pinagem detalhada deve ser confirmada no datasheet.

O produto acompanha cabo ou outros acessórios?

A ficha fornecida não informa acessórios inclusos. Confirme o conteúdo de fornecimento com o vendedor antes da compra.

Posso usar este modelo se meu controlador exige saída NPN?

A ficha indica saída PNP normalmente aberta, não NPN. Verifique a especificação da entrada do controlador e selecione uma configuração elétrica correspondente, se necessário.

Serve para uma instalação que exige sensor embutido?

A ficha descreve o alcance de 7 mm como não embutido. Se a montagem exigir detecção embutida, confirme outra configuração com o fabricante.

O sensor parou de comutar; o que devo verificar antes de trocar?

Confira a alimentação DC, a compatibilidade da entrada com PNP normalmente aberto e a pinagem conforme o datasheet. Verifique também a conexão M12 e a posição de detecção.

A detecção está instável; qual pode ser a causa?

Uma ligação instável ou condições de montagem diferentes das especificadas podem afetar a comutação. Inspecione a conexão e compare a instalação com as orientações de detecção do fabricante.

Devo comprar este sensor ou escolher outro modelo?

Escolha o IFC205 quando a aplicação exigir saída PNP normalmente aberta, conexão M12 e alcance de 7 mm não embutido. Para outra saída ou condição de montagem, compare os dados do modelo alternativo com os requisitos do circuito e do processo.

Como devo instalar e testar o IFC205?

Monte considerando as dimensões M12 x 1 e o alcance não embutido, e faça a ligação conforme a pinagem do datasheet. Depois, teste a comutação na entrada compatível do controlador.

Qual é a procedência e quem realiza o faturamento?

Conforme as informações comerciais fornecidas para este anúncio, a venda e a entrega são feitas pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria, e o faturamento é realizado diretamente pelo fornecedor.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade que detecta objetos por princípio indutivo; a ficha classifica o IFC205 como sensor indutivo (Ref.: tipo de produto).

PNP

Tipo de saída de comutação indicado para verificar compatibilidade com a entrada do controlador (Ref.: saída de comutação PNP).

Normalmente aberto

Função de saída declarada para o sensor; confirme a lógica necessária no circuito de controle (Ref.: função de saída normalmente aberto).

Alcance não embutido

Condição de montagem associada ao alcance declarado, que deve ser considerada na seleção e instalação (Ref.: alcance de detecção de 7 mm não embutido).

IP68

Grau de proteção informado para o produto; as condições específicas de aplicação devem ser consultadas na documentação do fabricante (Ref.: grau de proteção IP68).
