Sensor Indutivo IFM IFC204 M12 PNP 4mm

Pré-visualizar: IFC204 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 4mm

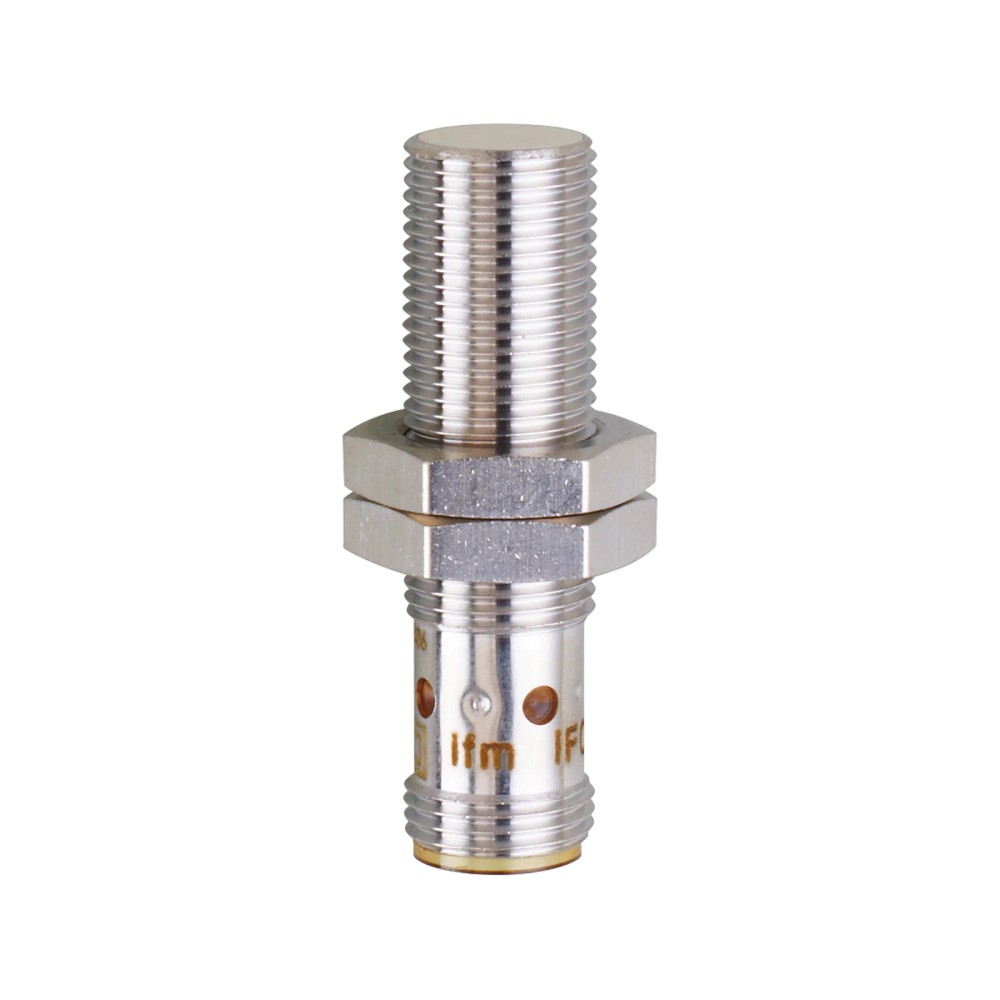

IFC204 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 4mm

Imagem meramente ilustrativa

R$ 602,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFC204
EAN: 4021179086073
NCM do produto: 85365090

Destaques do Produto Saída PNP,...mais

Fechar menu

Saiba mais sobre: "IFC204 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 4mm"

Destaques do Produto

Saída

PNP, normalmente aberta

Alcance nominal

4 mm; montagem embutida

Alimentação

10...30 V DC

Conexão

M12, codificação A, 3 contatos

Ambiente

IP 68; -25...70 °C

Frequência de comutação

700 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFC204 IFM – Sensor Indutivo M12 PNP, normalmente aberto, alcance de detecção de 4 mm

O IFC204 é um sensor indutivo para detectar objetos metálicos em aplicações de automação industrial. Possui saída PNP normalmente aberta, alcance nominal de 4 mm e montagem embutida. Seu invólucro roscado M12 x 1 tem proteção IP 68 e é indicado no anúncio para aplicações com refrigerantes (coolant).

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Saída	PNP, normalmente aberta
Alcance de detecção	4 mm, montagem embutida
Alimentação	10...30 V DC
Frequência de comutação	700 Hz
Conexão elétrica	1 x M12, codificação A, 3 contatos dourados
Grau de proteção	IP 68; aplicação Coolant
Temperatura ambiente	-25...70 °C
Dimensões	M12 x 1 / L = 45 mm
Material do invólucro	Latão revestido com bronze branco

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em máquinas de ferramentas e sistemas de automação industrial, respeitando alcance, alimentação e interface PNP especificados.
Aplicações com refrigerantes e lubrificantes, conforme a indicação Coolant e proteção IP 68 informadas na ficha.

⚠ Considere outro se precisa de:

Não selecionar para detectar materiais não metálicos como alvo direto: a ficha identifica o produto como sensor indutivo, sem declarar detecção desses materiais.
Não conectar a uma entrada que exija saída NPN ou normalmente fechada; a ficha especifica saída PNP normalmente aberta.

APLICAÇÕES E USO

Aplicação explicitamente indicada: detecção em máquinas de ferramentas e sistemas de automação industrial, inclusive em contextos de refrigerantes e lubrificantes. A ficha também identifica a aplicação Coolant e o grau IP 68; confirme no datasheet as condições de exposição e instalação.
Possibilidade inferida: detecção de posição ou presença de alvos metálicos em uma máquina, desde que o alvo esteja dentro do alcance e sejam respeitados os fatores de correção do material. A ficha não especifica um alvo, ciclo ou geometria particular.
A temperatura ambiente informada é de -25...70 °C. Para uso sob condições além dessa faixa ou com exigências ambientais específicas, consulte o datasheet do fabricante.

COMO ESCOLHER

Antes de comprar o IFC204 IFM – Sensor Indutivo M12 PNP, normalmente aberto, alcance de detecção de 4 mm, verifique estes pontos:

Escolha o IFC204 quando

A aplicação exigir detecção indutiva, saída PNP normalmente aberta, montagem embutida, alcance nominal de 4 mm, alimentação de 10...30 V DC e conexão M12 codificação A.

Busque outra configuração quando

O circuito de controle exigir saída NPN ou normalmente fechada, ou quando a distância de detecção necessária exceder os 4 mm especificados. Confirme no datasheet a adequação a requisitos não informados nesta ficha.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria funcional do dispositivo.
Aplicação indicada	Aplicações industriais e automação industrial; máquinas de ferramentas, refrigerantes e lubrificantes	Cenários citados na ficha do produto.
Aplicação coolant	Coolant	Indicação registrada nos dados do anúncio; verificar as condições específicas do processo no datasheet.

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 10 mA	Valor informado na ficha.
Queda de tensão máxima da saída DC	2,5 V	Limite especificado para a saída de comutação DC.
Corrente máxima constante da saída DC	100 mA	Limite informado para a saída de comutação DC.
Proteção contra curto-circuito	Sim	Recurso de proteção indicado na ficha.
Proteção contra sobrecarga	Sim	Recurso de proteção indicado na ficha.
Proteção contra inversão de polaridade	Sim	Recurso de proteção indicado na ficha.
Classe de proteção elétrica	II	Classificação declarada na ficha.
EMC	EN 61000-4-2 ESD (4 kV CD / 8 kV AD); EN 61000-4-3 HF irradiado (10 V/m); EN 61000-4-4 Burst (2 kV); EN 61000-4-6 AF com fio (10 V); EN 55011 (classe B)	Valores e referências EMC informados nos dados do produto.

Saída e comutação
Função de saída	Normalmente aberta	Estado funcional da saída especificado.
Saída de comutação	PNP	Tipo de saída elétrica especificado.
Frequência de comutação DC	700 Hz	Frequência de comutação informada.
Distância real de comutação Sr	4 ± 10 % mm	Valor real de comutação declarado.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.
Histerese	3...15 % de Sr	Faixa de histerese informada em relação a Sr.
Indicador de status	4 LEDs amarelos	Indicação visual do status de chaveamento.

Detecção e montagem
Alcance de detecção	4 mm	Alcance nominal especificado.
Distância de trabalho	0...3,24 mm	Faixa informada na ficha.
Montagem	Embutida	Tipo de montagem indicado.
Alcance aumentado	Sim	Característica especial declarada pelo fabricante.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores informados para considerar o efeito do material do alvo sobre a detecção.

Conexões
Conexão elétrica	1 x M12, codificação A	Tipo e codificação do conector informados.
Contatos	3, dourados	Quantidade e acabamento dos contatos declarados.
Número de fios	3 fios	Informação do anúncio; consulte o datasheet para ligação e pinagem.

Condições ambientais e proteção
Temperatura ambiente	-25...70 °C	Faixa de temperatura ambiente informada.
Grau de proteção	IP 68	Classificação declarada; condições de ensaio e uso devem ser consultadas no datasheet.
Indicação de aplicação	Coolant	Designação registrada na ficha para a aplicação.
Certificado UL	Ta: 0...40 °C; Enclosure Type 1; aprovação UL A003; arquivo UL E174191	Dados UL presentes na ficha; observar a faixa Ta específica declarada.

Dados mecânicos e materiais
Formato do invólucro	Forma construtiva de roscas	Construção mecânica informada.
Rosca e dimensões	M12 x 1 / L = 45 mm	Dimensões declaradas para instalação.
Material do invólucro	Latão revestido com bronze branco	Material informado para o corpo.
Material da face ativa	LCP branco	Material informado para a face ativa.
Material da janela dos LEDs	PEI	Material informado na ficha.
Material das porcas de fixação	Latão revestido com bronze branco	Material declarado para as porcas.
Peso	24,8 g	Valor registrado nos dados do produto.
Itens incluídos	2 porcas de fixação	Material incluído conforme a ficha.

Confiabilidade e conformidade
MTTF	1134 anos	Valor declarado nos dados do produto; não representa garantia nem vida útil assegurada.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação indicado na ficha; a saída informada é de comutação PNP.

Conexões

Elétrica Conexão elétrica M12, codificação A, com 3 contatos dourados. Saída PNP normalmente aberta; alimentação de 10...30 V DC. Verifique a pinagem no datasheet antes de ligar, pois não há diagrama de pinagem fornecido entre os dados do anúncio.

Processo Não há conexão de processo indicada. O corpo tem rosca M12 x 1; isso descreve a forma mecânica do sensor e não uma conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com saída PNP normalmente aberta e alimentação DC dentro de 10...30 V	✓	A ficha especifica saída PNP normalmente aberta e faixa de alimentação de 10...30 V DC; confirme também a pinagem do conector.
Entrada que exige saída NPN ou normalmente fechada	✗	A saída especificada para este modelo é PNP normalmente aberta.
Montagem embutida em suporte compatível com corpo roscado M12 x 1	✓	A ficha especifica construção roscada M12 x 1 e montagem embutida; as dimensões do suporte devem ser verificadas na instalação.
Detecção de alvo metálico dentro do alcance especificado	✓	É um sensor indutivo com alcance nominal de 4 mm; a distância efetiva pode depender do material do alvo, conforme fatores de correção informados.
Aplicação que exija protocolo de comunicação digital específico	✗	A ficha não informa protocolo de comunicação; informa uma saída de comutação PNP.

INSTALAÇÃO

Como instalar o IFC204 IFM – Sensor Indutivo M12 PNP, normalmente aberto, alcance de detecção de 4 mm

Confirme que a aplicação requer saída PNP normalmente aberta e alimentação de 10...30 V DC.
Verifique o espaço de montagem para corpo M12 x 1 com comprimento de 45 mm e montagem embutida.
Instale o sensor em suporte compatível, sem exceder as condições mecânicas especificadas pelo fabricante.
Posicione o alvo metálico dentro da distância de trabalho indicada e considere o fator de correção do material.

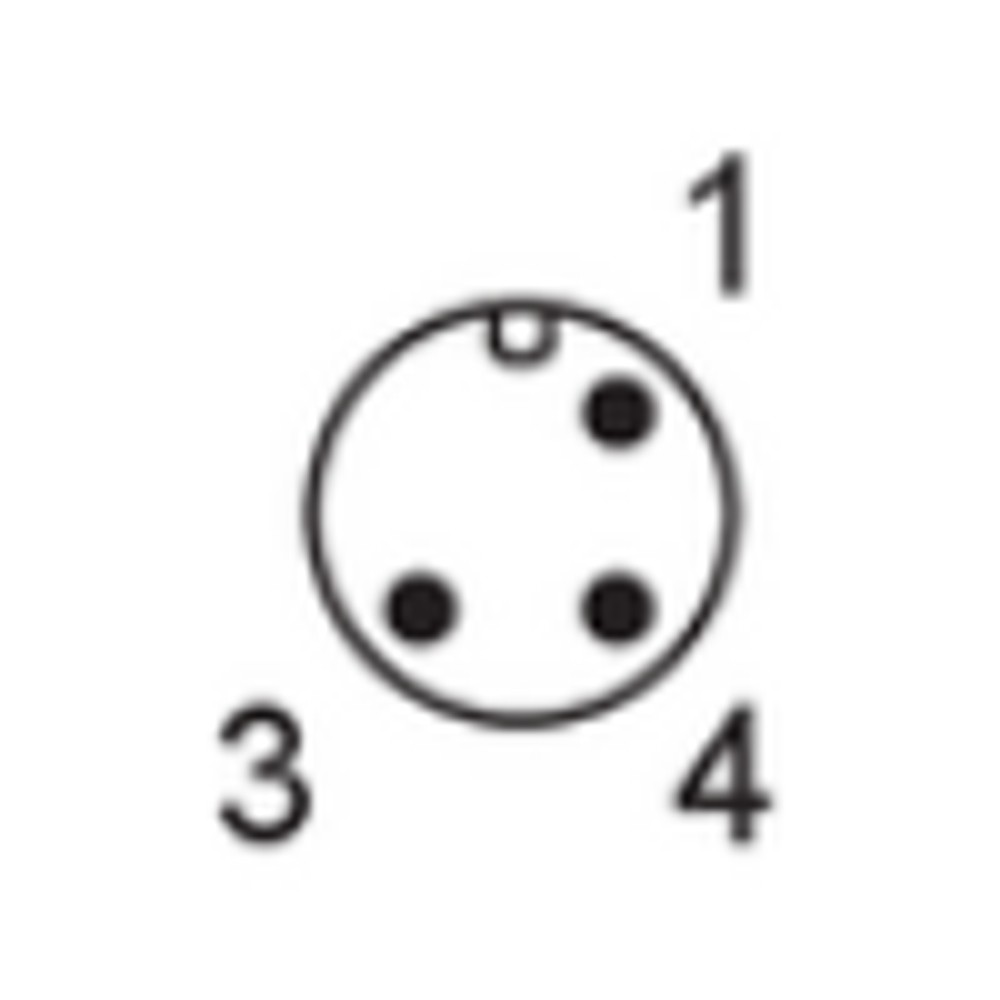

Conecte o conector M12 codificação A conforme a pinagem do datasheet; desligue a alimentação antes da ligação.
Energize dentro da faixa especificada e confira o chaveamento e os LEDs de status durante a operação.

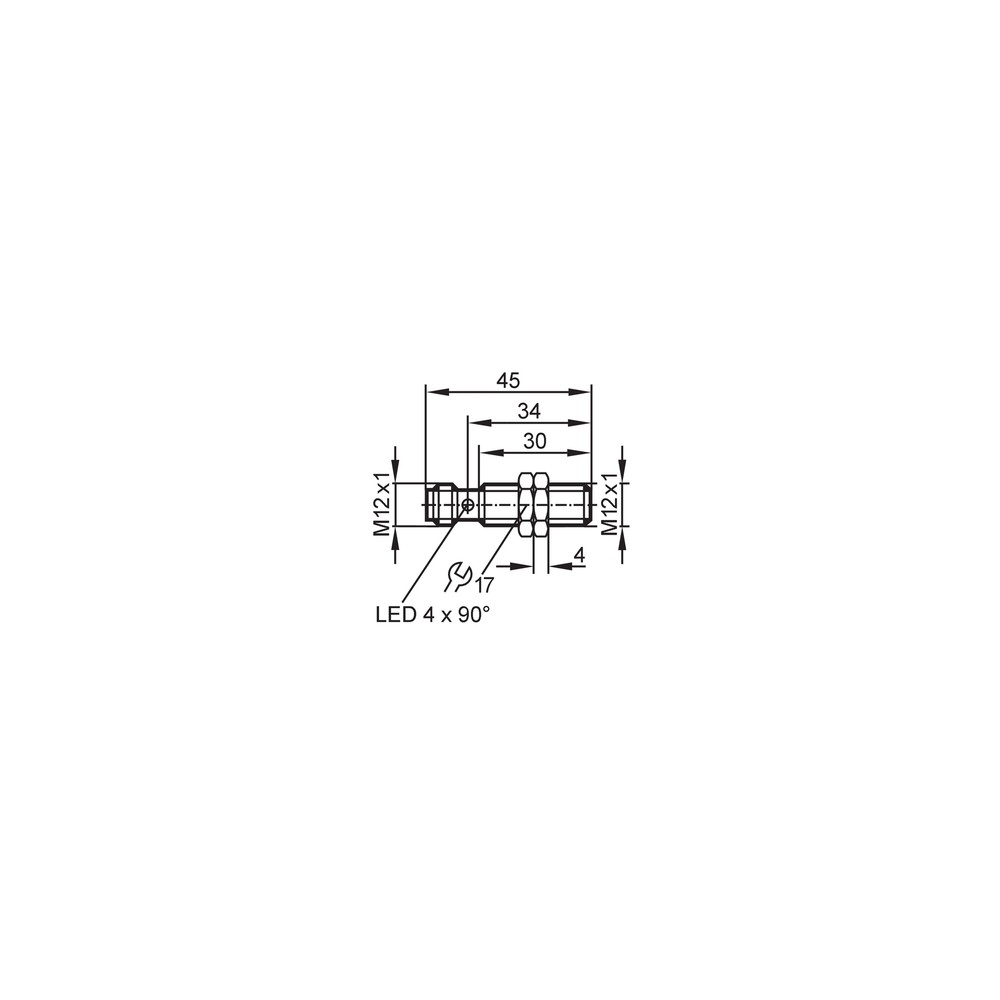

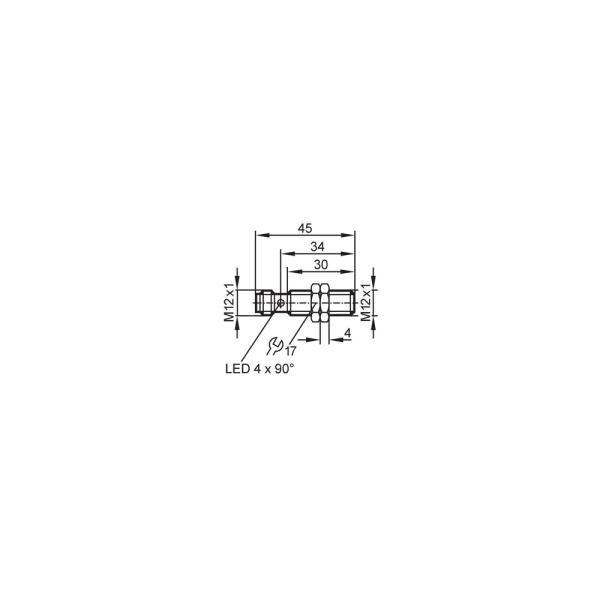

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta diante do alvo.	Alvo fora da distância de trabalho, material com fator de correção menor que 1 ou ligação/alimentação incompatível.	Meça a distância entre a face ativa e o alvo, identifique o material e verifique alimentação de 10...30 V DC e ligação conforme o datasheet.
A entrada do controlador permanece desligada apesar de o sensor detectar o alvo.	Incompatibilidade entre a saída PNP normalmente aberta e o tipo de entrada, ou erro de ligação no conector.	Confirme que a entrada aceita PNP e consulte a pinagem do M12 codificação A no datasheet; observe também os LEDs de status.
Comutação instável ou ponto de acionamento diferente do esperado.	Alvo operando próximo ao limite de alcance ou efeito do material sobre a distância de detecção.	Verifique a distância de trabalho e compare o material do alvo com os fatores de correção da ficha; teste em condição estável de montagem.
O sensor deixa de operar após uma falha elétrica ou apresenta saída sem resposta.	Condição de sobrecarga, curto-circuito, polaridade ou alimentação fora da faixa; a ficha não identifica a causa específica sem medições.	Desenergize o circuito, inspecione a ligação e a carga, meça a tensão de alimentação e verifique se a saída está dentro dos limites especificados antes de recolocar em operação.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFC204 em português (Datasheet) Desenho em escala IFC204 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFC204 e para quem ele serve?

É um sensor indutivo IFM com saída PNP normalmente aberta, destinado à detecção de objetos metálicos em automação industrial. A seleção deve considerar o alcance, a alimentação e a interface da entrada de controle.

Qual é o tipo de conexão elétrica e o que acompanha?

A conexão elétrica é M12 codificação A, com 3 contatos dourados. A ficha informa 2 porcas de fixação como material incluído.

Este sensor serve para uma entrada NPN ou normalmente fechada?

Não, a ficha especifica saída PNP normalmente aberta. Para uma entrada NPN ou normalmente fechada, selecione uma versão cuja saída corresponda à entrada do controlador.

Posso usar o IFC204 para detectar plástico ou outros materiais não metálicos?

A ficha o especifica como sensor indutivo e não declara detecção de alvos não metálicos. Consulte o fabricante se a aplicação exigir detecção desse tipo de material.

O sensor não detecta o alvo; o que devo verificar antes de substituir?

Verifique a distância até a face ativa, o material do alvo e a alimentação. A ficha informa alcance nominal de 4 mm e fatores de correção diferentes conforme o material.

A saída não aciona a entrada do CLP; qual pode ser a causa?

Uma causa possível é incompatibilidade entre a saída PNP normalmente aberta e a entrada, ou erro de ligação. Confirme o tipo elétrico da entrada e a pinagem no datasheet antes de substituir o sensor.

Quando escolher este modelo em vez de outro sensor indutivo?

Escolha o IFC204 quando forem compatíveis a saída PNP normalmente aberta, o alcance nominal de 4 mm, a montagem embutida e a alimentação de 10...30 V DC. Se algum desses requisitos divergir, compare com uma versão que corresponda à instalação.

É vendido como kit ou como peça avulsa?

A ficha registra uma peça por embalagem e informa 2 porcas de fixação incluídas. Não há indicação de kit adicional.

Como devo instalar e alinhar o sensor?

Monte o corpo roscado M12 x 1 de forma embutida e posicione o alvo dentro da distância de trabalho informada. Faça a ligação com a alimentação desligada e use o datasheet para confirmar a pinagem.

O conector M12 garante compatibilidade com qualquer cabo M12?

Não é possível confirmar compatibilidade universal apenas pelo formato M12. Confira a codificação A, a quantidade de contatos e a pinagem do cabo ou conector em relação ao datasheet.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que realiza detecção por princípio indutivo; a ficha especifica o produto para detecção de objetos metálicos.

PNP normalmente aberto

Saída de comutação PNP cuja função é normalmente aberta, conforme a configuração declarada do sensor.

Montagem embutida

Configuração de instalação declarada para o sensor; deve ser considerada ao posicionar o corpo e o alvo.

Fator de correção

Fator associado ao material do alvo para consideração do alcance de detecção.

Distância real de comutação usada na ficha para expressar a especificação de comutação e parâmetros relacionados.
