Sensor Indutivo IFM IFC202 M12 4mm PNP/NPN

Pré-visualizar: IFC202 IFM - Sensor Indutivo IFM Detecção de objetos M12 4mm PNP/NPN IP68

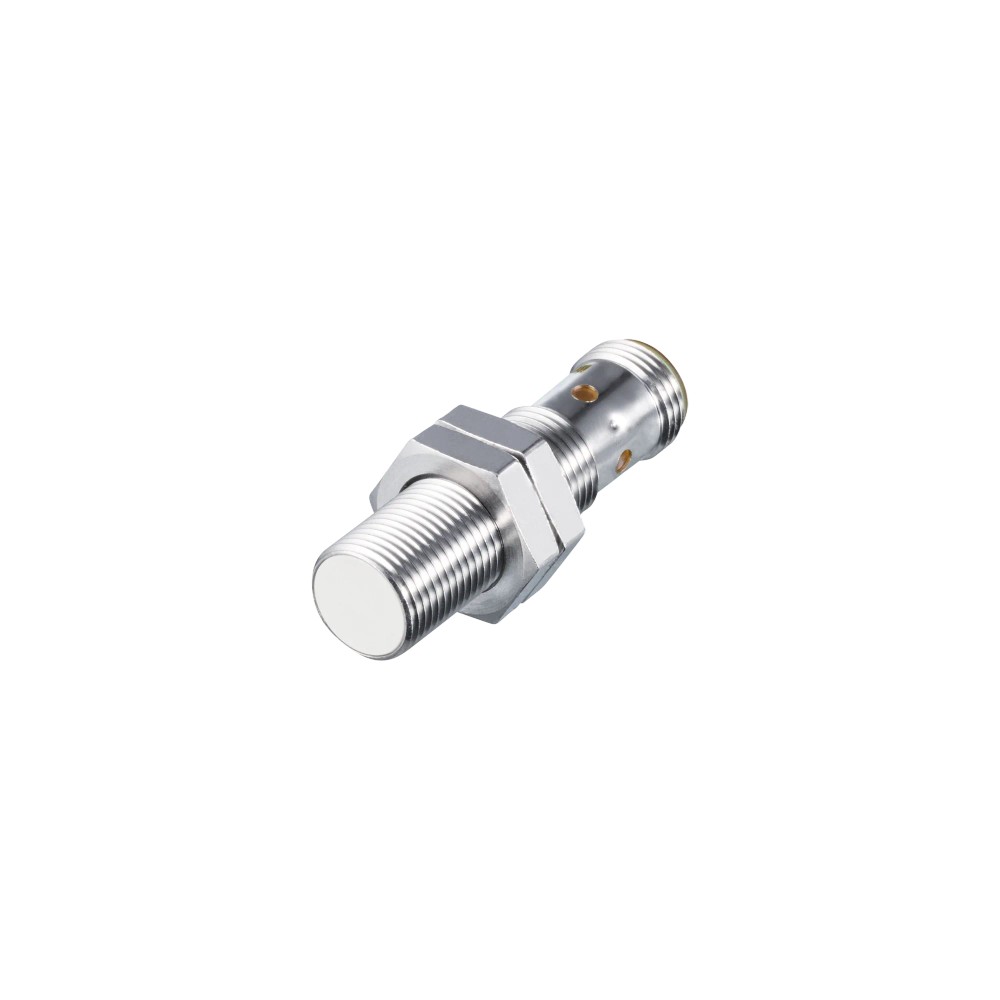

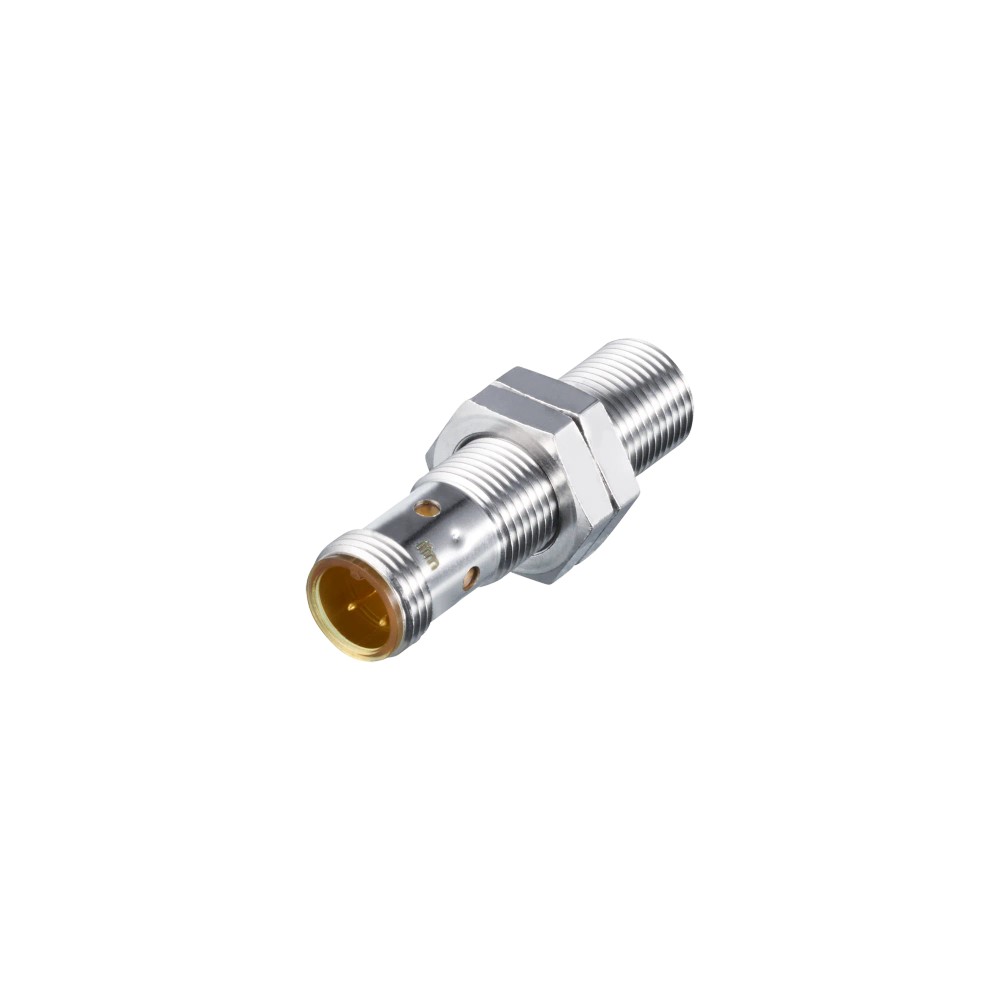

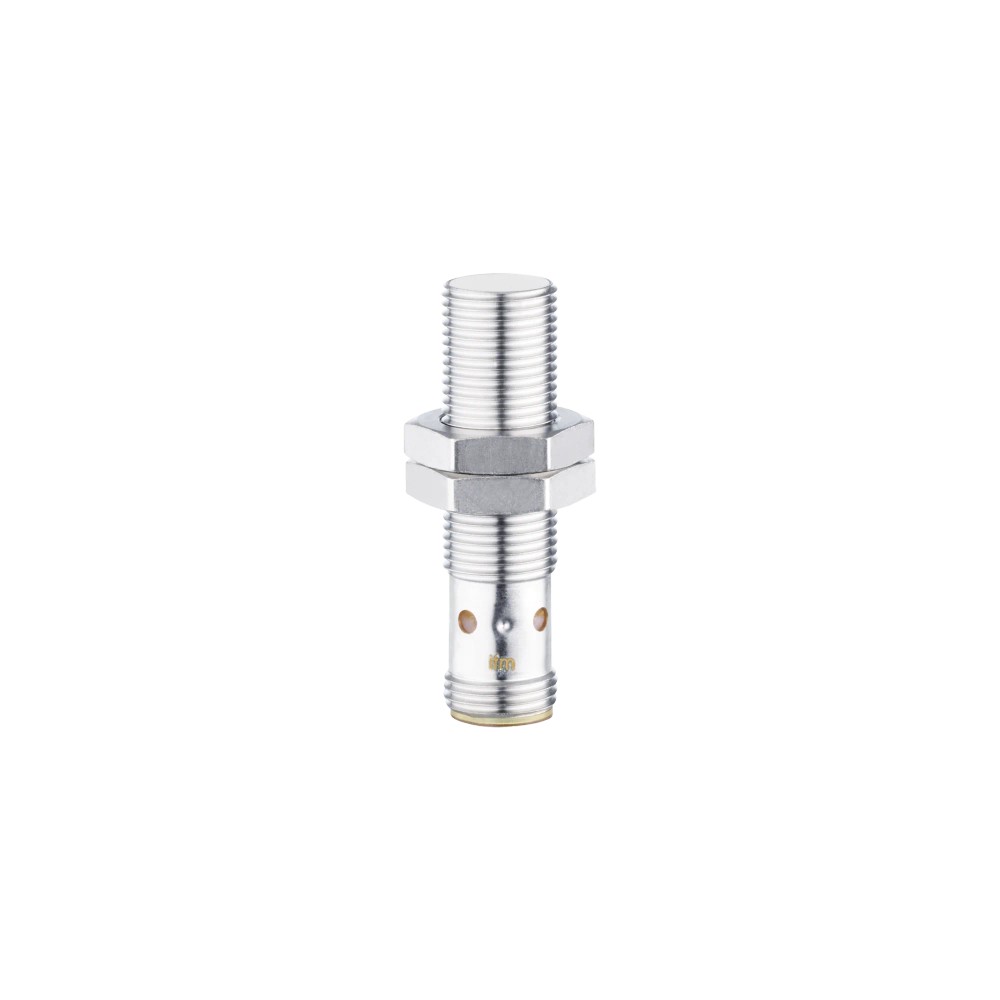

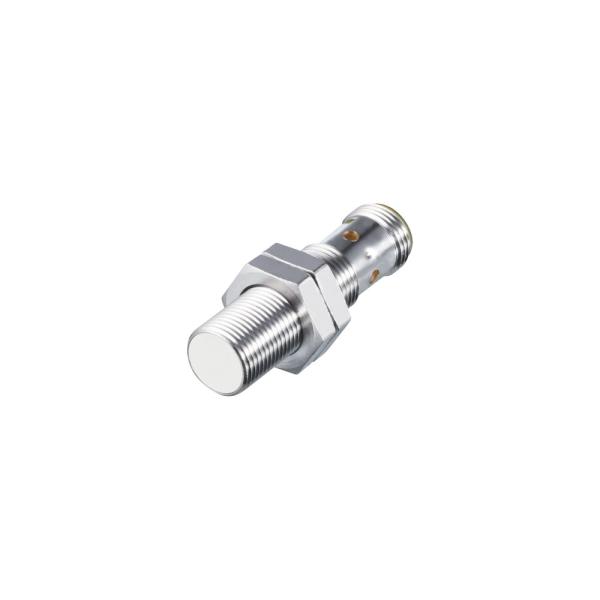

IFC202 IFM - Sensor Indutivo IFM Detecção de objetos M12 4mm PNP/NPN IP68

Imagem meramente ilustrativa

R$ 622,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFC202
EAN: 4021179086059
NCM do produto: 85365090

Destaques do Produto Alcance 4 mm...mais

Fechar menu

Saiba mais sobre: "IFC202 IFM - Sensor Indutivo IFM Detecção de objetos M12 4mm PNP/NPN IP68"

Destaques do Produto

Alcance

4 mm

Conexão

M12

Saída

PNP/NPN

Proteção

IP68

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IFC202 M12 4mm PNP/NPN

O IFC202 da IFM é um sensor indutivo de alto desempenho, ideal para detecção precisa de objetos metálicos em ambientes industriais. Com alcance de 4 mm e montagem embutida, oferece robustez com grau de proteção IP68. É uma solução versátil com saída PNP/NPN e conexão M12, garantindo confiabilidade em ciclos de comutação até 700 Hz.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Modelo	IFC202
Alcance	4 mm
Saída	PNP/NPN
Conexão	M12
Proteção	IP 68
Frequência	700 Hz
Temperatura	-25...70 °C
Peso	24.8 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de peças metálicas em linhas de montagem
Posicionamento de ferramentas em máquinas CNC
Monitoramento de fim de curso em cilindros pneumáticos
Aplicações com necessidade de proteção IP68

⚠ Considere outro se precisa de:

Detecção de objetos não metálicos
Ambientes com temperatura fora da faixa -25...70 °C
Aplicações que exijam distâncias de detecção superiores a 4mm

APLICAÇÕES E USO

Detecção de posição em esteiras transportadoras
Controle de fim de curso em automação de máquinas
Contagem de peças metálicas em linhas de produção
Monitoramento de gabaritos metálicos em ferramentarias

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IFC202 M12 4mm PNP/NPN, verifique estes pontos:

Quando escolher o IFC202

Ideal para aplicações padrão M12 que exigem versatilidade de saída (PNP/NPN) e resistência a ambientes úmidos ou com poeira, graças ao IP68.

Quando buscar alternativas

Busque outros sensores se a distância de detecção necessária for superior a 4mm, se o ambiente ultrapassar 70 °C, ou se a detecção precisar ser de objetos não metálicos.

ESPECIFICAÇÕES TÉCNICAS

Desempenho
Alcance de Detecção	4 mm	Distância nominal de operação em montagem embutida.
Frequência de Comutação	700 Hz	Capacidade de processamento de sinais de alta velocidade.

Dados Elétricos
Saída de Comutação	PNP/NPN	Versatilidade na integração com controladores lógicos.
Função de Saída	Normalmente Aberto	Estado lógico do contato em repouso.
Tipo de Corrente	DC	Tipo de alimentação elétrica exigida.

Dados Mecânicos
Dimensões	M12 x 1 / L = 45 mm	Geometria padrão para montagem industrial.
Peso	24.8 g	Peso do componente para cálculos estruturais.
Conexão	M12	Padrão de conexão elétrica industrial.

Condições Ambientais
Grau de Proteção	IP 68	Nível de vedação contra sólidos e líquidos.
Temperatura Ambiente	-25...70 °C	Limites operacionais térmicos do sensor.

COMPATIBILIDADE

Comunicação

• Não possui protocolo de comunicação (Digital)

• Compatível com entradas digitais DC (PNP ou NPN)

Conexões

Elétrica Conector M12

Processo M12 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de peças metálicas	✓	A tecnologia indutiva é otimizada para materiais ferrosos e não ferrosos condutores.
Uso em ambiente com imersão em água	✓	O sensor possui classificação IP68, garantindo proteção contra imersão.
Detecção de líquidos ou materiais plásticos	✗	Sensor indutivo não detecta materiais não condutores.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IFC202 M12 4mm PNP/NPN

Verifique se a tensão de alimentação é compatível com o sensor.
Posicione o suporte de montagem M12 no local desejado.
Rosqueie o sensor no suporte, garantindo que não sofra impacto mecânico na face.
Conecte o conector M12, garantindo o aperto correto para vedação IP68.
Ajuste o alinhamento em relação ao alvo, mantendo a distância abaixo de 4mm.
Realize o teste funcional de comutação conforme o diagrama de fiação.

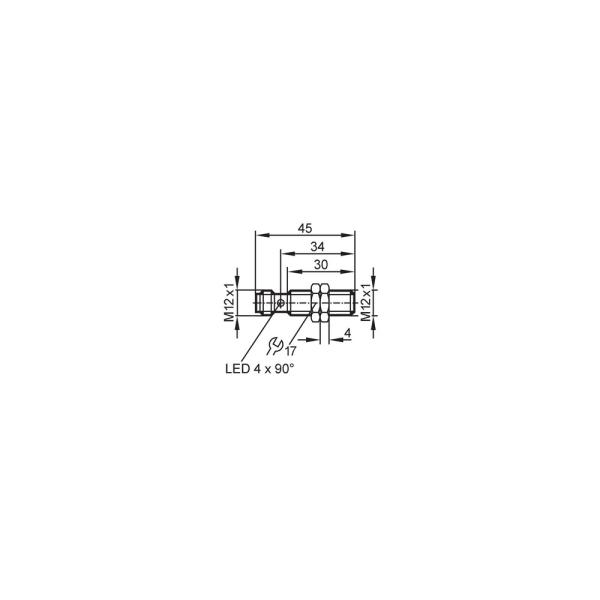

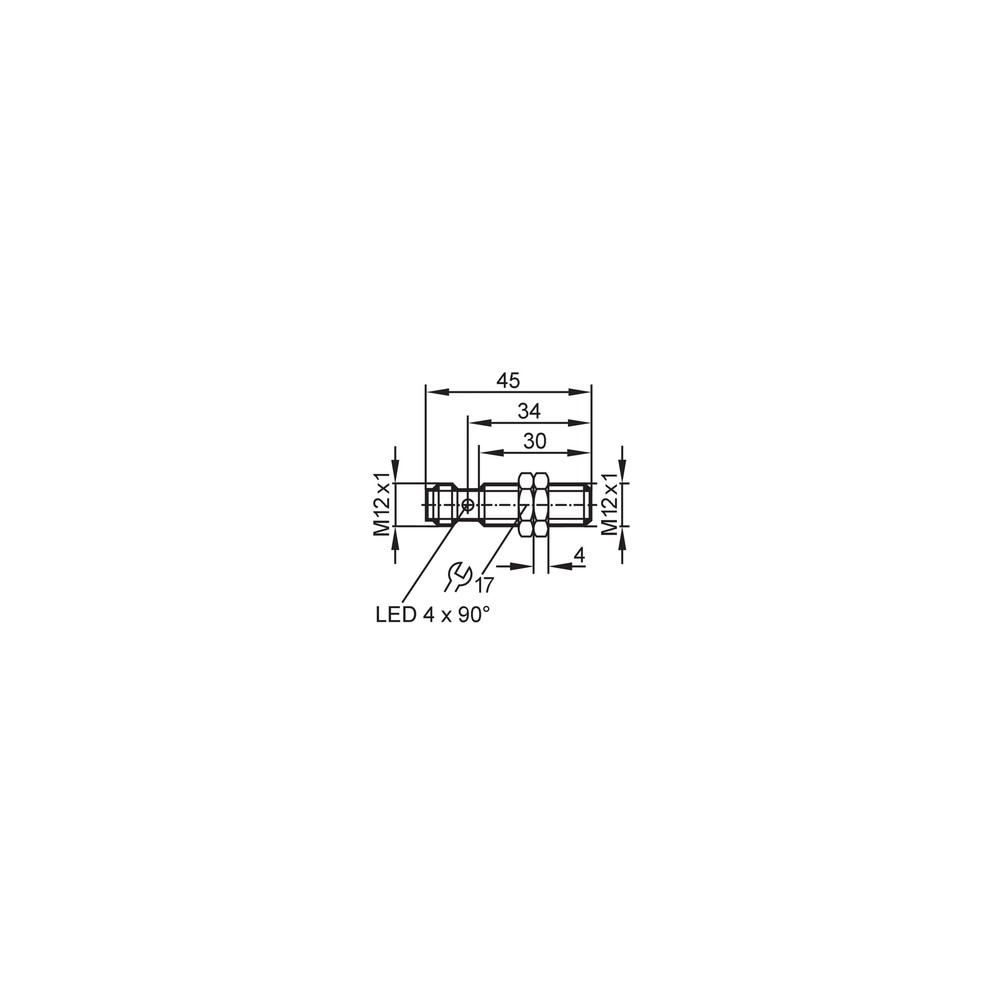

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta na presença do objeto.	Objeto alvo não é metálico ou está fora do range de 4mm.	Testar o sensor aproximando uma chapa de aço padrão.
Ausência de sinal de saída no controlador.	Falha na conexão do cabo M12 ou inversão de polaridade.	Verificar a continuidade do cabo e o diagrama de pinagem.
Sensor inoperante ou comportamento errático.	Sobrecarga na saída ou curto-circuito no sistema.	Medir a tensão de operação e verificar curto na carga.
Atuação constante ou falha na detecção.	Acúmulo de sujeira metálica na face sensora.	Limpar a face sensora com pano seco e inspecionar visualmente.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IFM IFC202?

O IFC202 é um sensor indutivo de proximidade, projetado para detectar objetos metálicos sem contato físico, operando em aplicações de automação industrial.

O que acompanha este produto?

O sensor acompanha o corpo do dispositivo para montagem M12, sendo fornecido em embalagem industrial padrão do fabricante.

O sensor detecta materiais não metálicos?

Este sensor não detecta materiais não metálicos, como plástico, madeira, vidro ou papel, pois utiliza tecnologia de indução eletromagnética para detecção.

Este modelo funciona em ambientes de alta temperatura (acima de 70 °C)?

O IFC202 não é adequado para aplicações com temperaturas ambientes superiores a 70 °C ou inferiores a -25 °C, conforme especificado na ficha técnica.

O que fazer se o sensor parar de detectar?

Se o sensor não estiver comutando, verifique primeiro a conexão do cabo M12 e se o objeto alvo está dentro do alcance de 4mm e é metálico.

Como diagnosticar falhas de saída no sensor?

Se houver erro de sinal, verifique se a fonte de alimentação está dentro dos parâmetros DC e se o tipo de saída (PNP ou NPN) está configurado corretamente no controlador.

Este modelo é melhor que sensores capacitivos para minha aplicação?

A escolha entre este modelo e outros sensores de proximidade deve considerar o tipo de material a ser detectado e a robustez mecânica exigida pelo ambiente; este modelo oferece IP68 para alta proteção.

Posso substituir meu sensor atual por este modelo?

Sim, este sensor é ideal para substituir sensores indutivos M12 de 2 fios com saídas universais, oferecendo versatilidade de integração em sistemas PNP ou NPN.

Quais cuidados necessários na instalação?

A instalação exige o alinhamento perpendicular do sensor em relação ao alvo metálico, respeitando a distância de comutação de 4mm para garantir a precisão.

Qual a procedência deste sensor?

A origem é da IFM Electronic, líder global em sensores industriais, garantindo a procedência e a conformidade técnica dos dados fornecidos.

GLOSSÁRIO TÉCNICO

Sensor Indutivo

Dispositivo que detecta a presença de objetos metálicos sem contato através de um campo eletromagnético (Ref.: Tipo de produto).

PNP/NPN

Refere-se ao tipo de configuração de saída de comutação do sensor, permitindo compatibilidade com entradas de controladores de lógica positiva ou negativa (Ref.: Saída de comutação).

IP68

Classificação de proteção que indica total vedação contra poeira e resistência à imersão prolongada em água (Ref.: Grau de proteção).

Frequência de Comutação

Número máximo de ciclos de comutação que o sensor pode realizar por segundo (Ref.: Frequência de comutação 700 Hz).

Montagem Embutida

Instalação onde a face sensora do sensor é montada nivelada com o material circundante, protegendo a face contra danos mecânicos (Ref.: Alcance de detecção 4 mm embutido).
