Sensor Indutivo IFM IFC200 M12

Pré-visualizar: IFC200 IFM - Sensor Indutivo IFM Automação Industrial M12 4mm PNP/NPN

IFC200 IFM - Sensor Indutivo IFM Automação Industrial M12 4mm PNP/NPN

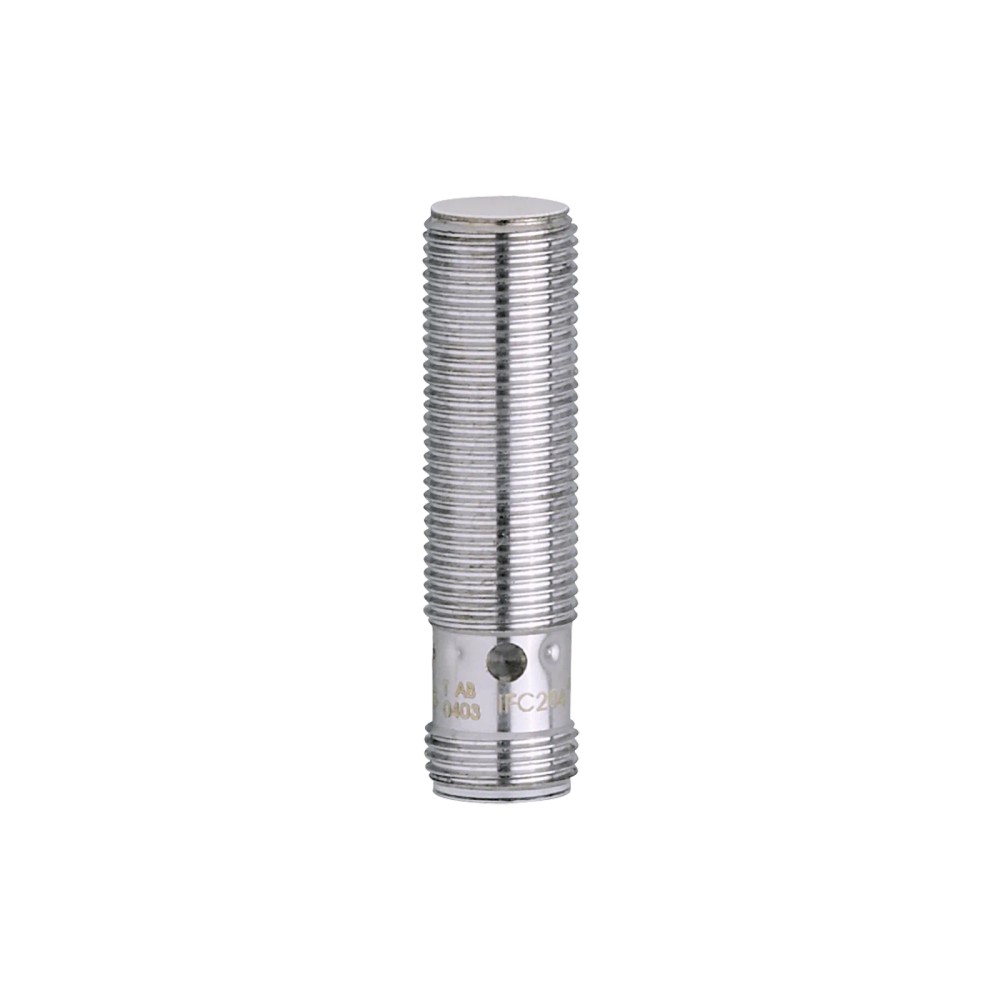

Imagem meramente ilustrativa

R$ 622,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IFC200
EAN: 4021179086035
NCM do produto: 85365090

Destaques do Produto Alcance nominal 4 mm;...mais

Fechar menu

Saiba mais sobre: "IFC200 IFM - Sensor Indutivo IFM Automação Industrial M12 4mm PNP/NPN"

Destaques do Produto

Alcance nominal

4 mm; montagem embutida

Tipo de saída

PNP/NPN, normalmente aberta

Alimentação

10...30 V DC

Conexão

M12, codificação A, 4 contatos

Proteção e aplicação

IP 68; aplicação indicada para coolant

Dimensões

M12 x 1 / comprimento de 45 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IFC200, M12 x 1, alcance de detecção de 4 mm, saída PNP/NPN normalmente aberta

O IFM IFC200 é um sensor indutivo para detectar objetos metálicos em aplicações de automação industrial. Possui montagem embutida, alcance de detecção nominal de 4 mm e saída PNP/NPN normalmente aberta. Seu invólucro roscado M12 x 1 tem comprimento de 45 mm e grau de proteção IP 68, indicado na ficha para aplicação com coolant.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Alcance de detecção	4 mm, montagem embutida
Saída	PNP/NPN, normalmente aberta
Alimentação	10...30 V DC
Conexão elétrica	M12, codificação A, 4 contatos dourados
Dimensões	M12 x 1; comprimento de 45 mm
Grau de proteção	IP 68; aplicação indicada: coolant
Frequência de comutação	700 Hz
Temperatura ambiente	-25...70 °C
Corrente máxima contínua da saída DC	100 mA

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva em máquinas de ferramentas e sistemas de automação industrial, dentro das condições elétricas, ambientais e mecânicas especificadas.
Aplicações com coolant ou lubrificantes, conforme a indicação de aplicação e grau de proteção IP 68 informados na ficha.
Instalações que aceitem sensor roscado M12 x 1, montagem embutida, conexão M12 e saída normalmente aberta PNP/NPN.

⚠ Considere outro se precisa de:

Não selecionar quando o controlador exigir saída normalmente fechada: a ficha especifica saída normalmente aberta.
Não selecionar para alimentação fora de 10...30 V DC ou corrente contínua da saída acima de 100 mA.
Não selecionar se a distância de detecção exigida exceder o alcance nominal de 4 mm; avaliar também a distância de trabalho informada de 0...3,25 mm.

APLICAÇÕES E USO

Aplicação descrita na ficha: detecção indutiva em máquinas de ferramentas e automação industrial, inclusive em contextos com coolant e lubrificantes; considerar IP 68 e consultar o datasheet para condições específicas de exposição.
Possibilidade inferida: detecção de alvos metálicos em sistemas industriais que aceitem montagem embutida M12 x 1 e as características elétricas do sensor; validar distância ao alvo, material e lógica do controlador antes da instalação.
Limites de uso informados: temperatura ambiente de -25...70 °C, alimentação de 10...30 V DC e corrente contínua máxima da saída de 100 mA. A ficha não detalha limites de pressão, composição química do fluido ou duração de imersão.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IFC200, M12 x 1, alcance de detecção de 4 mm, saída PNP/NPN normalmente aberta, verifique estes pontos:

Escolha o IFC200 quando

A aplicação exigir detecção indutiva embutida a 4 mm, saída normalmente aberta PNP/NPN, alimentação de 10...30 V DC e interface mecânica roscada M12 x 1.

Avalie outra especificação quando

O circuito exigir saída normalmente fechada, a alimentação não estiver na faixa de 10...30 V DC, a carga exceder 100 mA contínuos ou o ponto de detecção requerido estiver além da distância de trabalho de 0...3,25 mm. Confirme no datasheet a instalação e os requisitos completos do sistema.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação do produto.
Código do fabricante / modelo	IFC200	Identificador do modelo.
Marca	IFM	Fabricante indicado no anúncio.
Aplicação indicada	Coolant; aplicações industriais e de automação industrial, incluindo máquinas de ferramentas, refrigerantes e lubrificantes	Aplicações descritas na ficha; confirmar condições específicas no datasheet.
Característica especial	Contatos banhados a ouro; alcance aumentado	Características descritas nos dados do produto; não substituem limites elétricos e de detecção.

Dados elétricos
Tipo de corrente	DC	Alimentação em corrente contínua.
Tensão de operação	10...30 V DC	Faixa de alimentação informada.
Classe de proteção	II	Classificação indicada na ficha.
Corrente de saída mínima	2 mA	Valor mínimo informado para a saída.
Corrente residual máxima	0,5 mA	Valor residual máximo informado.
Queda de tensão máxima da saída de comutação DC	2,5 V	Queda máxima indicada para a saída DC.
Intensidade de corrente máxima constante da saída de comutação DC	100 mA	Limite de corrente contínua da saída.
Proteção contra sobrecarga	Sim	Recurso de proteção informado.
Proteção contra curto-circuitos	Sim; por impulso	Versão da proteção indicada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso de proteção informado.

Saídas e comutação
Configuração de saída	Normalmente aberta	Estado de saída indicado para o modelo.
Função elétrica	PNP/NPN	Tipo de saída indicado; verificar a configuração exigida pelo circuito.
Frequência de comutação DC	700 Hz	Frequência máxima de comutação informada para DC.

Detecção e desvios
Alcance de detecção	4 mm	Valor nominal informado para montagem embutida.
Distância real de comutação Sr	4 ± 10 % mm	Tolerância indicada para a distância real de comutação.
Distância de trabalho	0...3,25 mm	Faixa de trabalho informada na ficha.
Histerese	3...15 % de Sr	Histerese expressa como percentual da distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação indicada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores informados por material; considerar ao avaliar o alcance para o alvo.

Conexões elétricas
Conexão elétrica	1 x M12; codificação A; 4 contatos dourados	Configuração da conexão indicada na ficha.
Tipo de conexão	M12	Conector elétrico; consultar o datasheet para a pinagem.

Condições ambientais e conformidade
Grau de proteção	IP 68	Grau informado; a ficha também relaciona a aplicação a coolant. Verificar condições e limites no datasheet.
Temperatura ambiente	-25...70 °C	Faixa de temperatura ambiente de operação informada.
Certificado UL Ta	0...40 °C	Faixa Ta associada à certificação UL indicada.
EMC	EN 61000-4-2 ESD 4 kV CD / 8 kV AD; EN 61000-4-3 HF irradiado 10 V/m; EN 61000-4-4 Burst 2 kV; EN 61000-4-6 AF com fio 10 V; EN 55011 classe B	Níveis e referência de compatibilidade eletromagnética informados na ficha.
Número do arquivo UL	E174191	Identificador de arquivo UL informado.
MTTF	2487 anos	Valor MTTF informado na ficha; não representa garantia de vida útil de cada unidade.

Dados mecânicos
Designação da rosca	M12 x 1	Dimensão da rosca de montagem.
Comprimento	45 mm	Comprimento indicado para o invólucro.
Tipo de montagem	Embutido	Condição de montagem informada.
Material do invólucro	Latão revestido com bronze branco	Material indicado para o invólucro.
Material da face ativa	LCP	Material indicado para a face ativa.
Invólucro	Forma construtiva de roscas; Enclosure type 1	Descrições construtivas indicadas na ficha.
Peso	25 g	Peso informado nos atributos do produto.
Material incluído	2 porcas de fixação	Acessórios incluídos segundo a ficha.

Displays e elementos de operação
Indicador de status	Status de chaveamento; LED amarelo, 4 x 90°	Indicação visual e disposição informadas na ficha.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado na ficha; o produto informa saída de comutação PNP/NPN.

Conexões

Elétrica Conector M12, codificação A, com 4 contatos dourados. Alimentação de 10...30 V DC; saída normalmente aberta PNP/NPN. Confirme a atribuição dos pinos no datasheet antes de ligar, pois ela não está detalhada nos dados fornecidos.

Processo Invólucro roscado M12 x 1, comprimento de 45 mm; montagem embutida. É uma conexão mecânica de montagem, não uma conexão de processo para fluido.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com saída PNP/NPN normalmente aberta, alimentação DC dentro da faixa especificada e carga de até 100 mA contínuos	✓	Corresponde ao tipo de saída, alimentação e limite contínuo informados; verificar a configuração elétrica do controlador e a pinagem no datasheet.
Montagem em suporte ou alojamento roscado M12 x 1 com instalação embutida	✓	A ficha identifica rosca M12 x 1 e tipo de montagem embutido.
Circuito que exige saída normalmente fechada	✗	A configuração de saída informada para este produto é normalmente aberta.
Alimentação fora de 10...30 V DC ou carga contínua acima de 100 mA	✗	Essas condições excedem os valores elétricos informados na ficha.
Aplicação que requer protocolo digital específico	✗	A ficha não informa protocolo digital; descreve uma saída de comutação PNP/NPN.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IFC200, M12 x 1, alcance de detecção de 4 mm, saída PNP/NPN normalmente aberta

Confirme que a alimentação DC do circuito está dentro de 10...30 V e que a entrada aceita saída normalmente aberta PNP/NPN.
Verifique no datasheet a pinagem do conector M12 codificação A antes de fazer a ligação; não deduza os pinos apenas pelo número de contatos.
Prepare o alojamento roscado M12 x 1 para montagem embutida e confira espaço para o corpo de 45 mm.
Posicione o sensor em relação ao alvo respeitando a distância de trabalho indicada e considere o fator de correção correspondente ao material detectado.
Fixe o sensor com as porcas fornecidas, sem aplicar torque não especificado na ficha; consulte o fabricante se o valor de aperto for necessário.
Energize o circuito e verifique o LED amarelo de status de chaveamento e a resposta da entrada do controlador; valide a operação nas condições reais da aplicação.

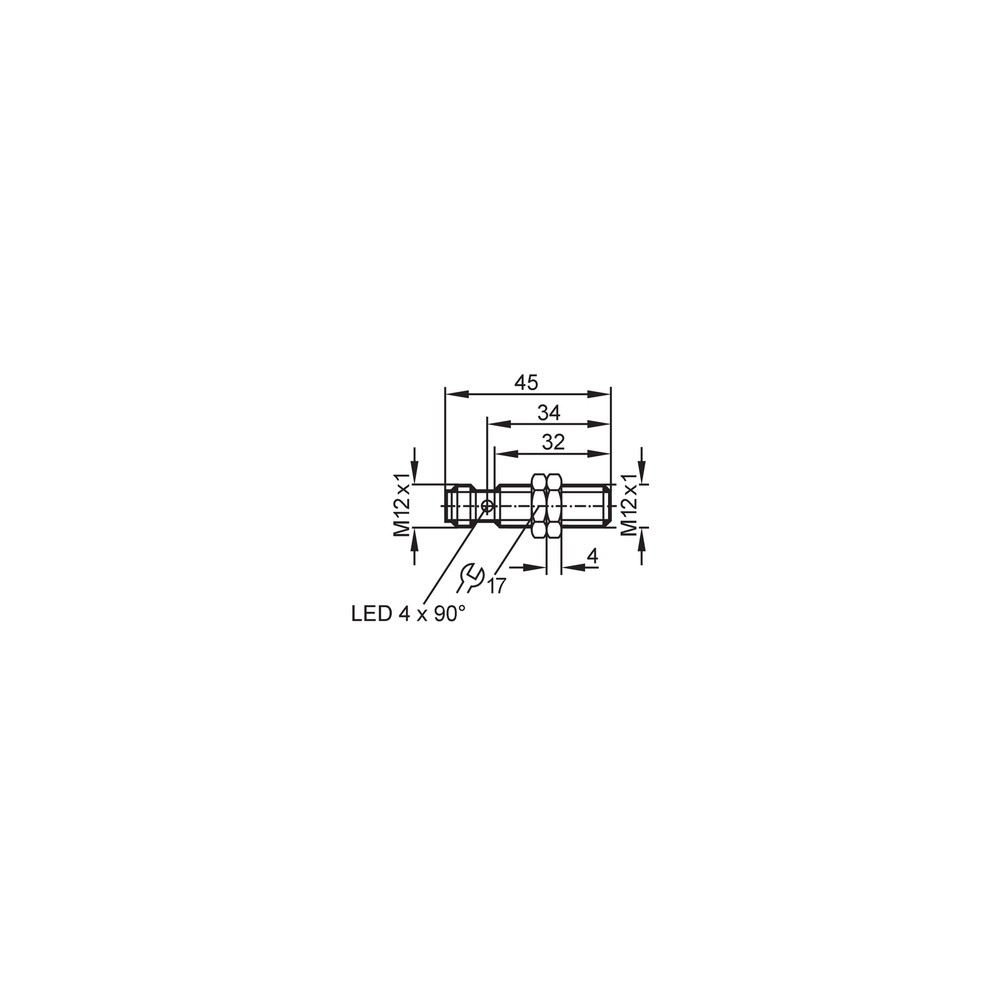

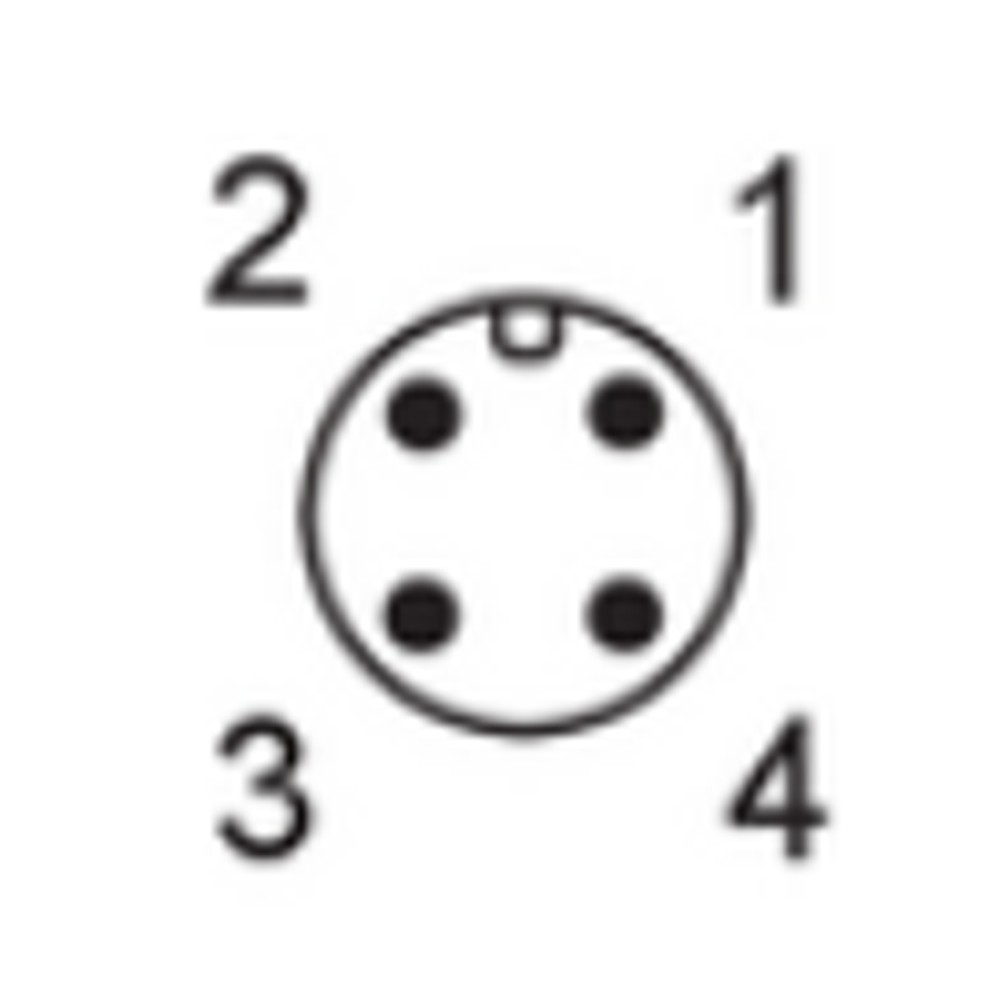

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta diante do alvo.	Alimentação fora da faixa, ligação incorreta, alvo fora da distância de trabalho ou incompatibilidade entre a saída selecionada e a entrada do controlador.	Meça a alimentação nos terminais conforme a pinagem do datasheet, confira a distância e o material do alvo e verifique se a entrada aceita a saída PNP/NPN normalmente aberta.
A entrada do controlador permanece acionada ou não acompanha o estado esperado.	A lógica da entrada pode não corresponder à saída normalmente aberta, ou a ligação pode não corresponder ao esquema aplicável.	Compare a configuração da entrada com a função normalmente aberta e confira a pinagem no datasheet antes de alterar a ligação.
A detecção ocorre a uma distância menor do que a esperada.	A distância de trabalho é menor que o alcance nominal e os fatores de correção variam conforme o material do alvo.	Meça a distância entre a face ativa e o alvo e compare o material com os fatores de correção informados na ficha.
O sinal fica instável ou o sensor deixa de operar após a instalação.	Possível alimentação fora da faixa, sobrecarga da saída, curto-circuito ou condição ambiental fora dos limites especificados.	Verifique tensão, corrente contínua da carga, cabeamento e temperatura ambiente; consulte o datasheet para avaliar as condições de instalação e exposição a coolant.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFC200 em português (Datasheet) Desenho dimensional IFC200 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFC200 e para que tipo de instalação serve?

É um sensor indutivo IFM para detecção em automação industrial. A ficha cita máquinas de ferramentas e aplicações com refrigerantes e lubrificantes, respeitadas as condições do produto.

O que vem junto com o sensor?

A ficha informa duas porcas de fixação como material incluído. Não há outros acessórios listados.

Ele funciona com entrada PNP ou NPN?

A ficha indica saída PNP/NPN, normalmente aberta. Confirme a configuração elétrica da entrada e a pinagem M12 no datasheet antes da ligação.

Posso usar este modelo em um circuito que exige saída normalmente fechada?

Não conforme a configuração informada: o IFC200 tem saída normalmente aberta. Para uma lógica normalmente fechada, procure uma versão cuja ficha especifique essa função.

Serve para detectar cobre ou alumínio a 4 mm?

A ficha lista fatores de correção de 0,3 para cobre e 0,4 para alumínio, em relação ao aço. Portanto, não se deve assumir que o alcance nominal de 4 mm se mantém para esses materiais.

O sensor acende, mas o CLP não reconhece a detecção. O que verifico antes de trocar?

Confira se a entrada do CLP é compatível com a saída PNP/NPN normalmente aberta e verifique a pinagem no datasheet. Também confirme a alimentação e a ligação do circuito.

A detecção falha quando o alvo está perto do sensor; qual pode ser a causa?

A distância de trabalho informada é de 0...3,25 mm, enquanto 4 mm é o alcance nominal. Meça a posição do alvo e considere o material e seu fator de correção antes de concluir que o sensor está defeituoso.

É melhor comprar este sensor ou um kit?

A ficha identifica uma unidade por embalagem e informa duas porcas de fixação incluídas. Não há um kit alternativo especificado; selecione pela quantidade necessária e pelos requisitos de saída, alimentação e montagem.

Como instalar sem errar a ligação?

Monte o sensor na rosca M12 x 1 para instalação embutida e consulte o datasheet para identificar os pinos do conector M12 codificação A. A ficha não fornece torque de aperto; não aplique um valor presumido.

Posso deixar o sensor em contato com qualquer coolant?

A ficha indica aplicação com coolant e grau IP 68, mas não detalha compatibilidade química, pressão ou duração de exposição. Confirme essas condições com o datasheet ou com o fabricante para o fluido específico.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta alvos por princípio indutivo; neste modelo, a ficha especifica alcance nominal de 4 mm.

Montagem embutida

Instalação em que o sensor é montado embutido no alojamento, conforme o tipo de montagem especificado.

PNP/NPN

Tipos de saída de comutação indicados para interface elétrica com uma entrada compatível; a lógica deste modelo é normalmente aberta.

Histerese

Diferença entre os pontos de comutação e liberação, expressa aqui como percentual da distância real de comutação Sr.

Grau de proteção IP

Classificação de proteção do invólucro indicada pelo fabricante; condições específicas de exposição devem ser verificadas no datasheet.
