Sensor Indutivo IF7105 IFM M12 PNP 4mm

Pré-visualizar: IF7105 IFM - Sensor Indutivo ifm Detecção de objetos M12 PNP 4mm Cabo 2m

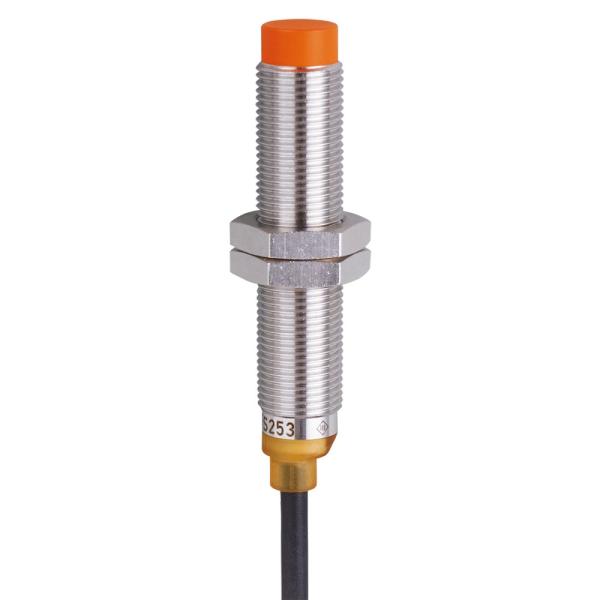

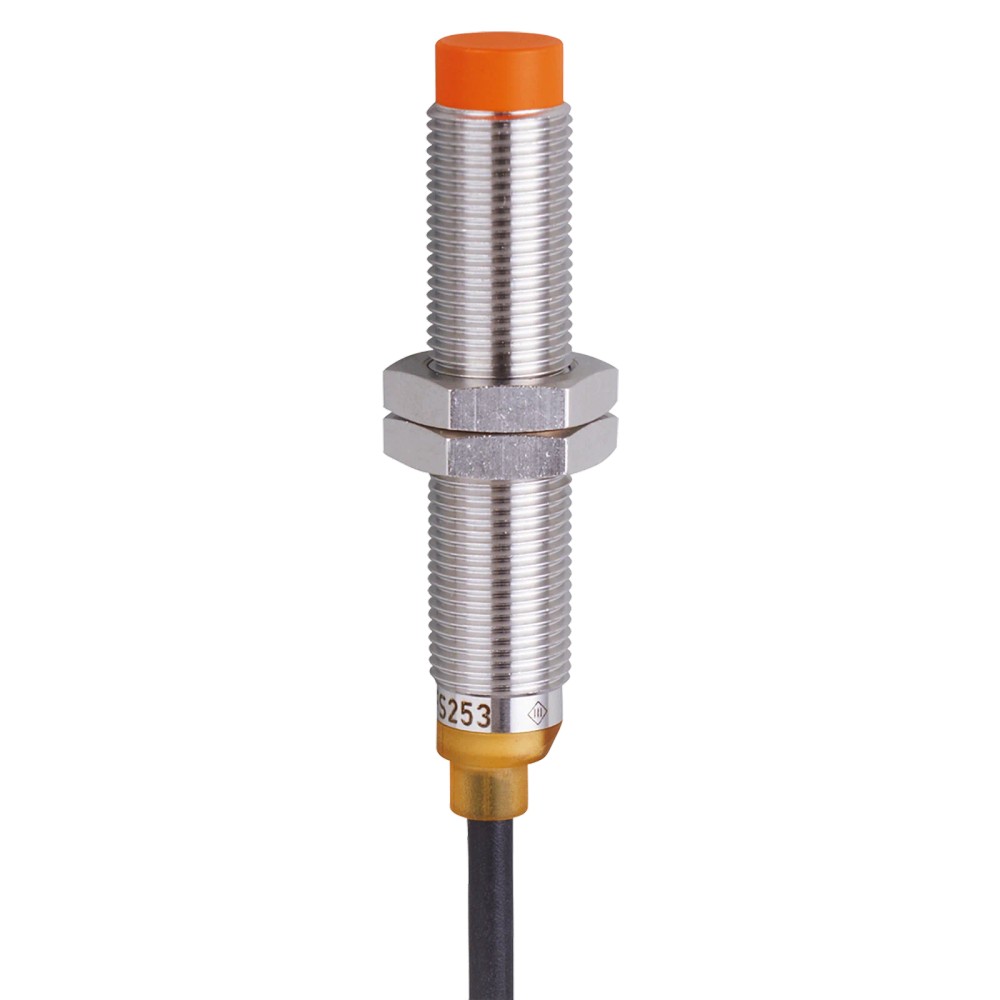

IF7105 IFM - Sensor Indutivo ifm Detecção de objetos M12 PNP 4mm Cabo 2m

Imagem meramente ilustrativa

R$ 325,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IF7105
EAN: 4021179253611
NCM do produto: 85365090

Destaques do Produto Tipo de Saída PNP...mais

Fechar menu

Saiba mais sobre: "IF7105 IFM - Sensor Indutivo ifm Detecção de objetos M12 PNP 4mm Cabo 2m"

Destaques do Produto

Tipo de Saída

PNP

Alcance

4 mm

Rosca

M12 x 1

Conexão

Cabo 2m

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IF7105 IFM M12 PNP 4mm

O IF7105 é um sensor indutivo M12 para detecção confiável de objetos metálicos em automação industrial. Possui alcance de 4 mm, saída PNP normalmente aberta e robustez IP67. É ideal para aplicações de posicionamento e contagem em esteiras e linhas de montagem.

PRINCIPAIS ESPECIFICAÇÕES

Referência	IF7105
Marca	ifm
Alcance	4 mm
Tipo de Saída	PNP
Tipo de Conexão	Cabo 2 m
Proteção	IP 67
Frequência	800 Hz
Rosca	M12 x 1

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de peças em linhas de montagem metálicas.
Monitoramento de posição em máquinas de embalagem.
Automação de processos onde seja necessária uma saída PNP.
Ambientes industriais padrão com necessidade de robustez IP67.

⚠ Considere outro se precisa de:

Instalação em ambientes com temperaturas superiores a 75 °C.
Detecção de objetos não metálicos.
Uso em locais com necessidade de proteção contra lavagem de alta pressão (IP69K).
Montagem onde a distância do objeto metálico exceda os 4 mm nominais.

APLICAÇÕES E USO

Detecção de posição em paletes metálicos.
Contagem de componentes metálicos em esteiras de alta velocidade.
Controle de fim de curso em atuadores pneumáticos.
Sinalização em sistemas de movimentação automatizada.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IF7105 IFM M12 PNP 4mm, verifique estes pontos:

Quando escolher este sensor?

Utilize quando necessitar de um sensor de 4mm para detecção de metais e possuir espaço para montagem não embutida (livre de metal ao redor da face).

Quando buscar outra opção?

Se a aplicação exigir montagem embutida em metal, opte por um modelo 'embutido'. Se precisar de distância maior que 4mm ou detecção de materiais não metálicos, avalie sensores capacitivos ou outros modelos indutivos.

ESPECIFICAÇÕES TÉCNICAS

Dados elétricos
Tensão de operação	10...30 DC V	Faixa de alimentação permitida para operação estável.
Saída de comutação	PNP	Tipo de transistor de saída para sinalização.
Função de saída	Normalmente aberto	O estado do sinal é ativado (high) somente na detecção.
Consumo de corrente	< 10 mA	Corrente máxima absorvida pelo sensor sem carga.

Dados de detecção
Alcance de detecção	4 mm	Distância nominal para detecção de aço padrão.
Montagem	não embutido	Requer área livre ao redor da face sensível.
Frequência de comutação	800 Hz	Máxima velocidade de ciclos por segundo.
Histerese	3...15 % de Sr	Margem de segurança para o ponto de comutação.

Dados mecânicos
Designação da rosca	M12 x 1	Padrão de rosca para montagem mecânica.
Dimensões	L = 60 mm	Comprimento total do corpo do sensor.
Material invólucro	Latão revestido com bronze branco	Material externo para resistência a corrosão.
Máx. torque de aperto	12 Nm	Limite de força para fixação das porcas.

Condições ambientais
Grau de proteção	IP 67	Proteção contra poeira e imersão temporária em água.
Temperatura ambiente	-25...75 °C	Faixa de temperatura operacional permitida.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Cabo de 2 metros, PUR

Processo M12 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de peças metálicas	✓	É a função nativa do sensor indutivo.
Detecção de plásticos ou madeira	✗	Sensores indutivos não detectam materiais não condutores.
Ambientes corrosivos agressivos	✗	O latão bronze branco tem limites; verificar datasheet de resistência química.

INSTALAÇÃO

Como instalar o Sensor Indutivo IF7105 IFM M12 PNP 4mm

Verifique se o local de instalação permite o espaço de montagem 'não embutido'.
Rosqueie o sensor manualmente na base ou suporte metálico até a posição desejada.
Utilize as porcas de fixação inclusas, aplicando um torque máximo de 12 Nm.
Conecte o cabo (Marrom: 10-30V DC, Azul: 0V, Preto: Saída PNP) seguindo o diagrama.
Verifique se o LED amarelo de status acende ao aproximar um alvo metálico.
Teste o funcionamento final integrando o sinal ao CLP.

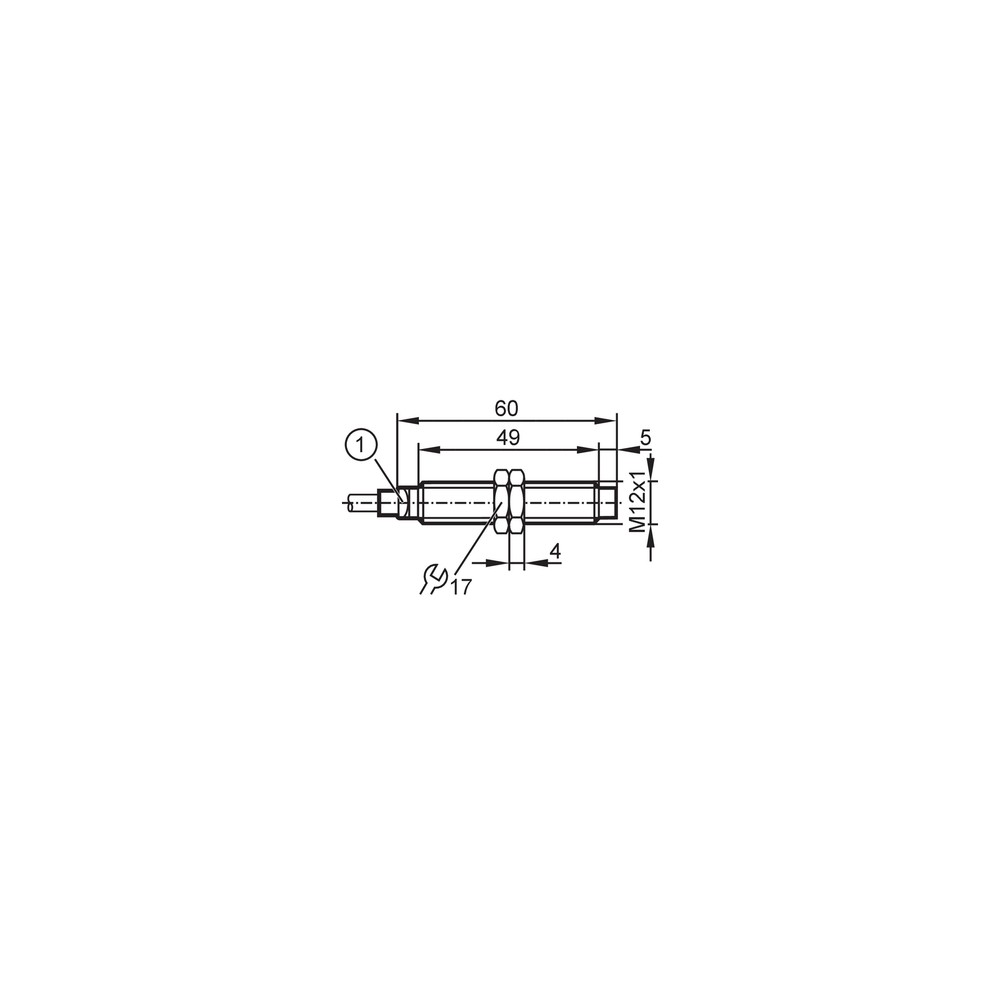

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta (LED não altera estado).	Objeto metálico fora da zona de alcance ou face obstruída por sujeira.	Limpar a face ativa e verificar a distância do objeto metálico (máx. 4mm).
O sensor não responde ou entra em modo de proteção.	Curto-circuito na carga ou erro de fiação.	Testar a continuidade do cabo e medir a tensão de carga.
Sensor não liga ou não gera saída.	Inversão da polaridade na instalação.	Conferir o esquema de cores: BN (Marrom) = +, BU (Azul) = -, BK (Preto) = Saída.
Comutações falsas ou aleatórias.	Interferência eletromagnética (EMC).	Garantir aterramento correto e evitar proximidade excessiva com cabos de alta potência.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos IF7105 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IF7105 da ifm?

O IF7105 é um sensor indutivo projetado para a detecção sem contato de objetos metálicos em aplicações industriais, utilizando tecnologia de campo eletromagnético.

Para quais aplicações o IF7105 é recomendado?

Este sensor é indicado para automação industrial, incluindo contagem de peças metálicas, posicionamento em esteiras e controle de fim de curso.

O sensor detecta objetos de madeira ou plástico?

Não, este sensor indutivo não detecta materiais não metálicos como madeira, plástico, vidro ou papel.

Posso utilizar este sensor em ambientes de limpeza pesada (washdown)?

Ele não é recomendado para imersão contínua em fluidos ou ambientes com alta pressão de limpeza (jatos agressivos), onde sensores com proteção IP69K seriam necessários.

O que fazer se o sensor não sinalizar a detecção?

Se o LED amarelo não acender na presença do objeto, verifique a tensão de alimentação (10-30V DC) e a integridade do cabo de 2 metros.

Por que o sensor pode estar enviando sinais falsos ou intermitentes?

Verifique se a distância entre a face ativa e o metal não excede o limite de 4 mm e se não há limalhas metálicas obstruindo a face sensível.

Qual a diferença de aplicação entre este modelo e um sensor embutido?

A escolha entre este modelo (não embutido, 4mm) e um modelo embutido (normalmente 2mm) depende da folga de montagem disponível ao redor da face do sensor.

Este modelo é compatível com entradas de CLP padrão?

Este é um sensor PNP com saída normalmente aberto, ideal para sistemas que exigem uma lógica positiva padrão em entradas de CLPs.

Quais os cuidados principais na instalação mecânica?

A instalação deve respeitar o torque máximo de 12 Nm ao fixar as porcas e garantir que o cabo PUR não sofra estresse mecânico excessivo ou dobras agudas.

Como funciona o fornecimento deste componente?

A IFM ELECTRONIC LTDA. gerencia a logística e o faturamento, garantindo a procedência direta do fabricante sem intermediários desnecessários.

GLOSSÁRIO TÉCNICO

PNP

Configuração de saída do sensor que comuta o positivo da fonte de alimentação para a carga quando um objeto é detectado. (Ref.: datasetAttributes)

Sensor Indutivo

Dispositivo que detecta a presença de materiais metálicos sem contato físico através da variação de um campo eletromagnético. (Ref.: datasetAttributes)

IP67

Grau de proteção que indica que o equipamento é totalmente protegido contra poeira e contra imersão temporária em água. (Ref.: datasetAttributes)

Histerese

A diferença entre a distância de detecção (ligar) e a distância de desativação (desligar), sendo 3...15% de Sr neste modelo. (Ref.: datasetAttributes)

Montagem não embutida

Tipo de montagem onde a face ativa do sensor deve ficar livre de metal ao redor para garantir o alcance total de 4 mm. (Ref.: datasetAttributes)
