Sensor Indutivo IFM IF7103 M12 NPN 4mm

Pré-visualizar: IF7103 IFM - Sensor Indutivo IFM Detecção de objetos M12 NPN 4mm 3 fios

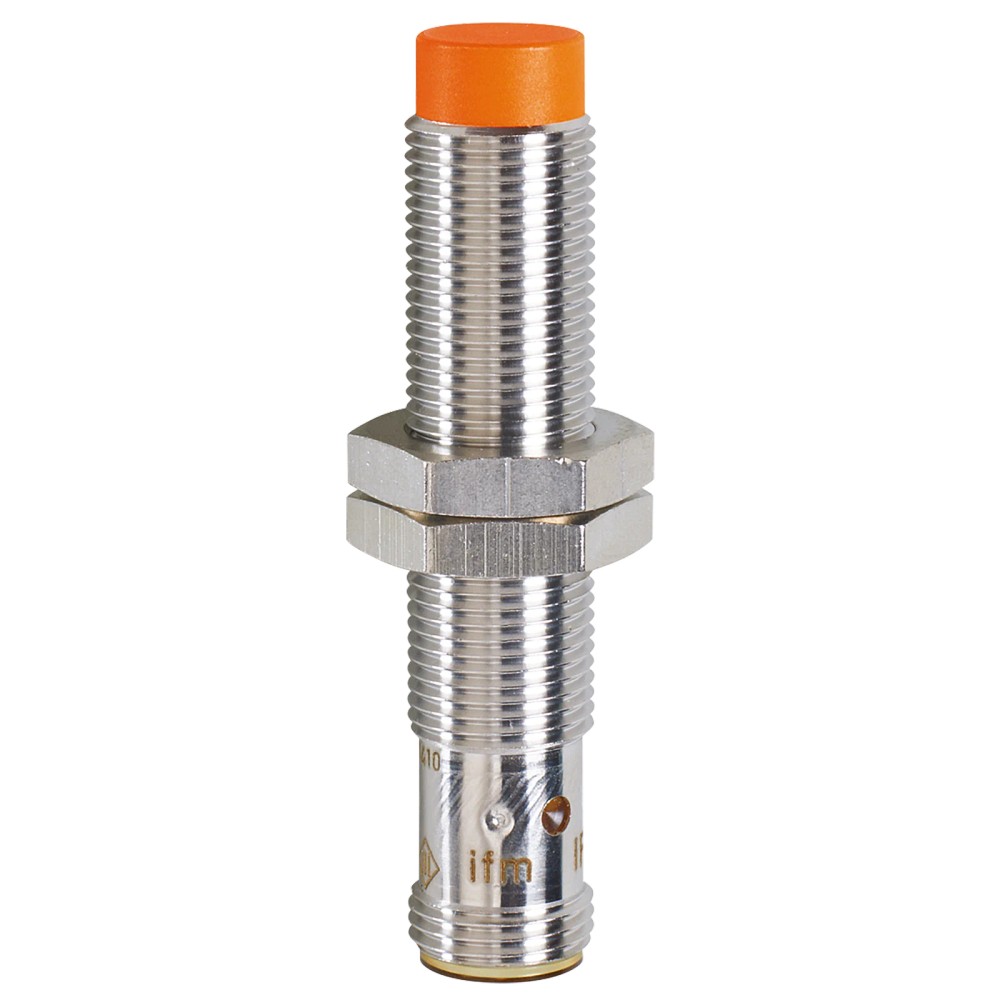

IF7103 IFM - Sensor Indutivo IFM Detecção de objetos M12 NPN 4mm 3 fios

Imagem meramente ilustrativa

R$ 306,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IF7103
EAN: 4021179245821
NCM do produto: 85365090

Destaques do Produto Tipo de saída NPN...mais

Fechar menu

Saiba mais sobre: "IF7103 IFM - Sensor Indutivo IFM Detecção de objetos M12 NPN 4mm 3 fios"

Destaques do Produto

Tipo de saída

NPN

Função de saída

Normalmente aberta

Alcance nominal

4 mm, não embutido

Alimentação

10 a 30 V DC

Conexão

M12, 3 contatos

Montagem

Rosca M12 x 1

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo IFM IF7103, M12 x 1, NPN, normalmente aberto, alcance de detecção de 4 mm, 3 fios

O IFM IF7103 é um sensor indutivo para detecção de objetos, com saída NPN normalmente aberta. Tem alcance nominal de 4 mm, montagem não embutida e conexão elétrica M12 de 3 contatos. Opera com alimentação de 10 a 30 V DC e possui grau de proteção IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Alcance de detecção	4 mm; montagem não embutida
Saída	NPN, normalmente aberta
Alimentação	10 a 30 V DC
Conexão elétrica	M12, codificação A, 3 contatos dourados
Número de fios	3
Dimensões	M12 x 1; comprimento de 60 mm
Grau de proteção	IP 67
Frequência de comutação	700 Hz
Temperatura ambiente	-25 a 70 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos metálicos em instalações que aceitem sensor indutivo não embutido, saída NPN normalmente aberta e conexão M12 de 3 contatos.
Aplicações com alimentação DC entre 10 e 30 V, temperatura ambiente entre -25 e 70 °C e distância de detecção adequada ao alcance nominal de 4 mm.

⚠ Considere outro se precisa de:

Aplicações que exijam saída PNP ou normalmente fechada, pois a ficha especifica saída NPN normalmente aberta.
Instalações que exijam montagem embutida; este modelo é especificado como não embutido.
Aplicações que necessitem de distância de detecção superior ao alcance nominal de 4 mm ou operação fora da faixa de temperatura especificada.

APLICAÇÕES E USO

Aplicação explicitamente coberta pela ficha: detecção indutiva de objetos, respeitando o alcance nominal de 4 mm e a condição de montagem não embutida.
Possibilidade de uso em circuitos de automação com entrada compatível com saída NPN normalmente aberta e alimentação DC de 10 a 30 V; confirmar a interface elétrica e a corrente admitida pela entrada.
Possibilidade de instalação em ambientes dentro de -25 a 70 °C, considerando o grau IP 67 declarado e as condições de montagem descritas pelo fabricante.
A ficha apresenta fatores de correção para aço, aço inoxidável, latão, alumínio e cobre; o alcance efetivo pode variar conforme o material, portanto validar a distância real na aplicação.

COMO ESCOLHER

Antes de comprar o Sensor indutivo IFM IF7103, M12 x 1, NPN, normalmente aberto, alcance de detecção de 4 mm, 3 fios, verifique estes pontos:

Escolha o IF7103 quando

A instalação exigir detecção indutiva não embutida, saída NPN normalmente aberta, alimentação de 10 a 30 V DC e alcance nominal de 4 mm. Confirme também a compatibilidade da conexão M12 de 3 contatos com o cabo e a entrada do sistema.

Considere outra configuração quando

O circuito exigir saída PNP, função normalmente fechada, montagem embutida ou alcance diferente. A ficha deste modelo não especifica essas configurações; compare os requisitos do sistema com o datasheet antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria de detecção especificada pelo fabricante.
Modelo	IF7103	Referência do produto.
Marca	IFM	Fabricante indicado no anúncio.
GTIN	4021179245821	Identificador comercial informado na ficha.

Dados elétricos
Tensão de operação	10 a 30 V DC	Faixa de alimentação declarada.
Tipo de corrente	DC	Alimentação em corrente contínua.
Consumo de corrente	< 10 mA	Consumo especificado pelo fabricante.
Classe de proteção	III	Classificação de proteção declarada.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuito	Sim	Proteção indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.

Saídas e comutação
Função de saída	Normalmente aberta	Estado funcional especificado para a saída.
Tipo de saída	NPN	Tipo de saída de comutação.
Quantidade de fios	3	Configuração elétrica declarada.
Corrente máxima constante da saída de comutação DC	100 mA	Limite máximo constante informado.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo declarado para a saída.
Frequência de comutação DC	700 Hz	Frequência de comutação especificada.

Detecção e desvios
Alcance de detecção	4 mm	Alcance nominal informado; montagem não embutida.
Distância real de comutação Sr	4 ± 10 % mm	Valor e tolerância declarados para Sr.
Distância de trabalho	0 a 3,24 mm	Faixa de trabalho especificada na ficha.
Histerese	3 a 15 % de Sr	Histerese especificada em relação a Sr.
Variação no ponto de comutação	-10 a 10 % de Sr	Variação declarada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores informados para os materiais listados; aplicam-se à interpretação da detecção conforme a referência do fabricante.

Conexões e montagem
Conexão elétrica	1 x M12, codificação A, 3 contatos dourados	Configuração de conexão indicada na ficha.
Designação da rosca	M12 x 1	Rosca do invólucro.
Montagem	Não embutido	Condição de instalação indicada para o sensor.
Dimensões	M12 x 1; comprimento de 60 mm	Dimensões declaradas do produto.
Material incluído	2 porcas de fixação	Acessórios incluídos conforme ficha.

Condições ambientais e proteção
Temperatura ambiente	-25 a 70 °C	Faixa de temperatura ambiente declarada.
Grau de proteção	IP 67	Grau de proteção informado pelo fabricante.
Certificação UL	Ta -25 a 70 °C; enclosure type Type 1; fontes de alimentação Limited Voltage/Current; aprovação UL A001; arquivo UL E174191	Dados de certificação reproduzidos conforme a ficha do produto.
EMC	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 3 V; EN 55011 classe B	Níveis e referências de compatibilidade eletromagnética declarados.

Materiais e construção
Invólucro e porcas de fixação	Latão revestido com bronze branco	Materiais declarados para o invólucro e as porcas.
Janela dos LEDs	PEI	Material especificado para a janela dos LEDs.
Face ativa	PBT laranja	Material especificado para a face ativa.
Contatos	Banhados a ouro	Característica especial declarada para os contatos.

Indicadores e dados de confiabilidade
Indicador de status	1 LED amarelo para status de chaveamento	Indicação visual de estado especificada.
MTTF	1455 anos	Valor declarado na ficha; não representa garantia de vida útil em uma aplicação específica.
Peso	27,5 g	Peso informado no dataset do produto.
Software embedded	Sim	Campo indicado na ficha; não há detalhes adicionais sobre função ou configuração.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha; o produto é descrito com saída de comutação NPN.

Conexões

Elétrica Conexão elétrica M12, codificação A, 3 contatos dourados; alimentação de 10 a 30 V DC; saída NPN normalmente aberta, 3 fios. A compatibilidade elétrica com a entrada do controlador deve ser confirmada considerando o tipo NPN e os limites elétricos do circuito.

Processo Rosca de montagem M12 x 1. A conexão de processo mecânica não é especificada como conexão para fluido; não presumir compatibilidade com uma interface de processo específica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com sinal NPN normalmente aberto e alimentação DC dentro de 10 a 30 V	✓	A saída NPN normalmente aberta e a faixa de alimentação correspondem às características declaradas; verificar a corrente e os limites da entrada conectada.
Sistema que exige saída PNP ou normalmente fechada	✗	A ficha especifica saída NPN normalmente aberta, não essas configurações.
Montagem com rosca M12 x 1 e espaço para instalação não embutida	✓	A rosca M12 x 1 e a montagem não embutida estão especificadas; respeitar o arranjo de montagem aplicável ao sensor não embutido.
Aplicação que requer detecção garantida além de 4 mm	✗	O alcance de detecção nominal informado é 4 mm; não há suporte na ficha para garantir detecção além desse valor.
Ambiente dentro de -25 a 70 °C e que requer grau de proteção IP 67	✓	A faixa de temperatura ambiente e o grau de proteção constam na ficha; a condição efetiva de instalação deve respeitar as especificações do fabricante.

INSTALAÇÃO

Como instalar o Sensor indutivo IFM IF7103, M12 x 1, NPN, normalmente aberto, alcance de detecção de 4 mm, 3 fios

Confirme que a aplicação aceita um sensor indutivo não embutido, saída NPN normalmente aberta e alimentação DC de 10 a 30 V.

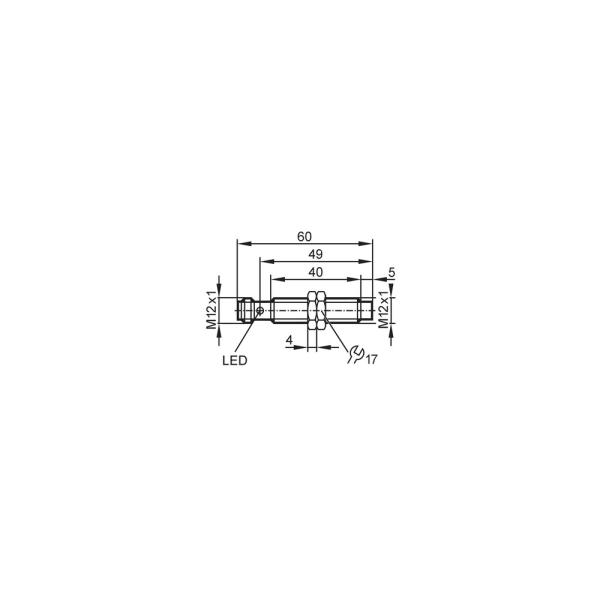

Verifique o espaço de montagem e a rosca M12 x 1 usando o desenho dimensional do fabricante.
Instale o sensor respeitando a condição não embutida e as orientações de montagem do datasheet; não presuma distâncias de montagem não informadas nesta ficha.
Conecte a interface M12 de codificação A, com 3 contatos, a um circuito compatível; consulte o datasheet para a identificação dos contatos e a ligação elétrica.
Ajuste a posição do objeto dentro da faixa de trabalho especificada e considere o material-alvo e os fatores de correção informados.
Energize o circuito e verifique a comutação e o LED amarelo de status; confirme o funcionamento dentro das condições ambientais especificadas.

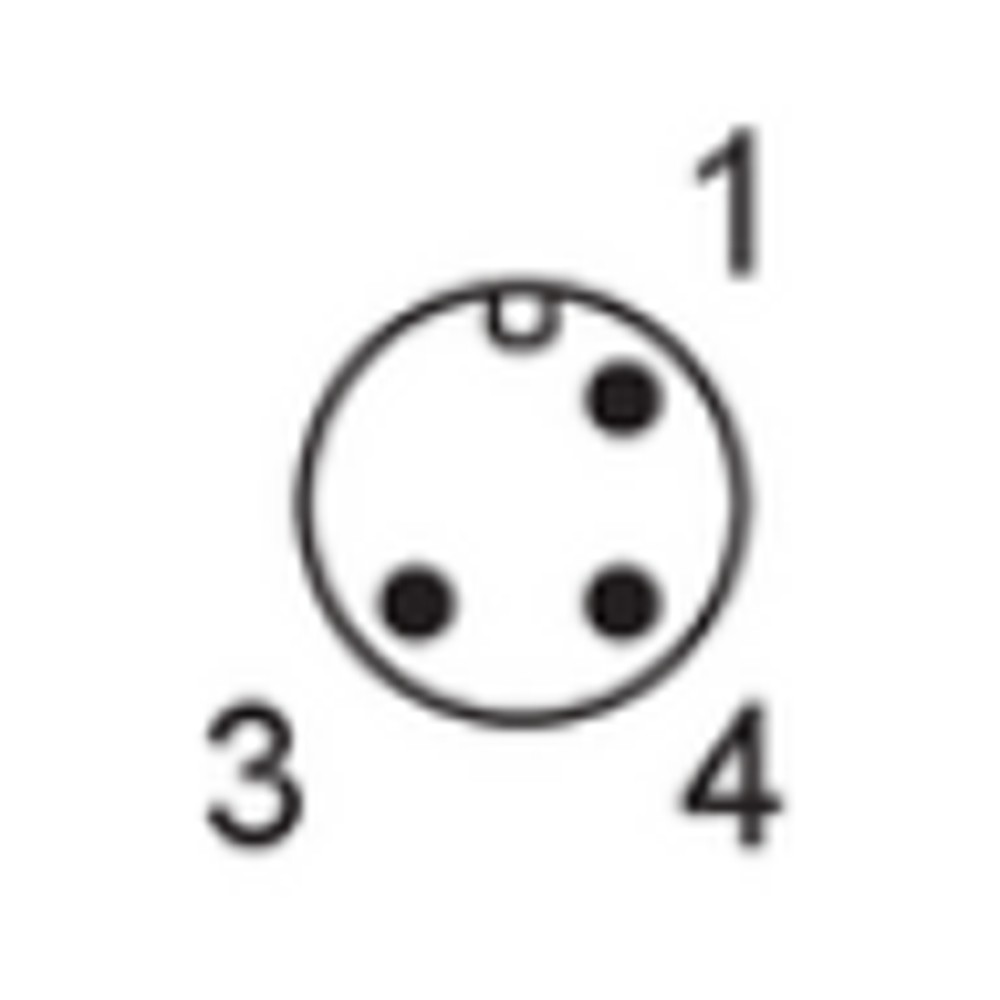

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o objeto se aproxima.	Alimentação fora da faixa especificada, ligação incompatível com a saída NPN ou objeto além da distância de trabalho.	Meça a alimentação nos terminais, confira a ligação no datasheet e teste a comutação com o objeto dentro da distância de trabalho indicada.
A entrada do controlador não reconhece a saída.	Entrada não compatível com NPN normalmente aberto ou conexão M12 ligada incorretamente.	Confirme o tipo de entrada do controlador, a identificação dos contatos no datasheet e a continuidade da conexão.
A distância de detecção observada é menor que a esperada.	Material-alvo com fator de correção inferior ao do aço, ou distância e montagem fora das condições especificadas.	Identifique o material do alvo, consulte o fator correspondente na ficha e meça a distância de trabalho na montagem real.
O sinal de comutação é instável.	Posicionamento do alvo próximo ao ponto de comutação, variação de distância ou condição de instalação diferente da montagem não embutida especificada.	Verifique o posicionamento e a fixação do sensor, confirme a distância de trabalho e compare a montagem com as instruções do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IF7103 em português (Datasheet) Desenho em escala IF7103 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IF7103 e para que tipo de detecção serve?

É um sensor indutivo para detecção de objetos, com saída NPN normalmente aberta. A ficha especifica alcance de detecção de 4 mm e montagem não embutida.

Que conexão elétrica e saída esse sensor usa?

Ele usa conexão M12 de codificação A com 3 contatos dourados e saída NPN normalmente aberta. A compatibilidade depende de a entrada do controlador aceitar esse tipo de sinal.

O que acompanha o produto?

A ficha informa a inclusão de 2 porcas de fixação. Não há outros acessórios listados.

Posso usar este modelo se meu circuito exige saída PNP?

Não, a ficha deste modelo especifica saída NPN. Para uma entrada que exija PNP, selecione uma configuração cuja saída seja declarada como PNP.

Este sensor serve para montagem embutida?

A ficha identifica o IF7103 como não embutido. Não o selecione para uma instalação que exija montagem embutida sem validar outra versão adequada.

O sensor não detecta o objeto; o que devo conferir antes de substituí-lo?

Confira primeiro a alimentação de 10 a 30 V DC, a ligação da saída NPN e a distância entre sensor e objeto. Considere também o fator de correção do material-alvo indicado na ficha.

A saída não é reconhecida pelo controlador; o que pode estar acontecendo?

Uma causa possível é a incompatibilidade entre a entrada do controlador e a saída NPN normalmente aberta. Verifique também a conexão M12 e a identificação dos contatos no datasheet antes de trocar o sensor.

Devo comprar um kit ou apenas o sensor?

A ficha identifica o produto como uma unidade e lista 2 porcas de fixação incluídas. Não há kit adicional especificado; confirme separadamente se a instalação exige cabos ou outros componentes.

Como escolher entre este sensor e outra versão?

Escolha o IF7103 se o circuito aceitar NPN normalmente aberto, a montagem for não embutida e o alcance de 4 mm atender à aplicação. Procure outra configuração quando forem necessários PNP, normalmente fechado, montagem embutida ou outro alcance.

Como instalar e verificar o funcionamento do IF7103?

Monte-o com rosca M12 x 1 conforme o desenho e as instruções do fabricante, faça a ligação elétrica pelo datasheet e teste a comutação dentro da distância de trabalho. O LED amarelo indica o status de chaveamento.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo; o IF7103 é especificado para detecção com alcance nominal de 4 mm. (Ref.: Alcance de detecção)

NPN

Tipo de saída de comutação especificado para este sensor; deve ser compatível com a entrada do circuito conectado. (Ref.: Tipo de saída)

Normalmente aberta

Função de saída indicada na ficha para o estado de comutação do sensor. (Ref.: Função de saída)

Não embutido

Condição de montagem declarada para o sensor e que deve ser considerada no arranjo mecânico. (Ref.: Montagem)

IP 67

Grau de proteção declarado pelo fabricante para o invólucro do sensor. (Ref.: Grau de proteção)
