Sensor Indutivo IF7101 IFM M12

Pré-visualizar: IF7101 IFM - Sensor Indutivo ifm Detecção de objetos M12 4mm PNP NA

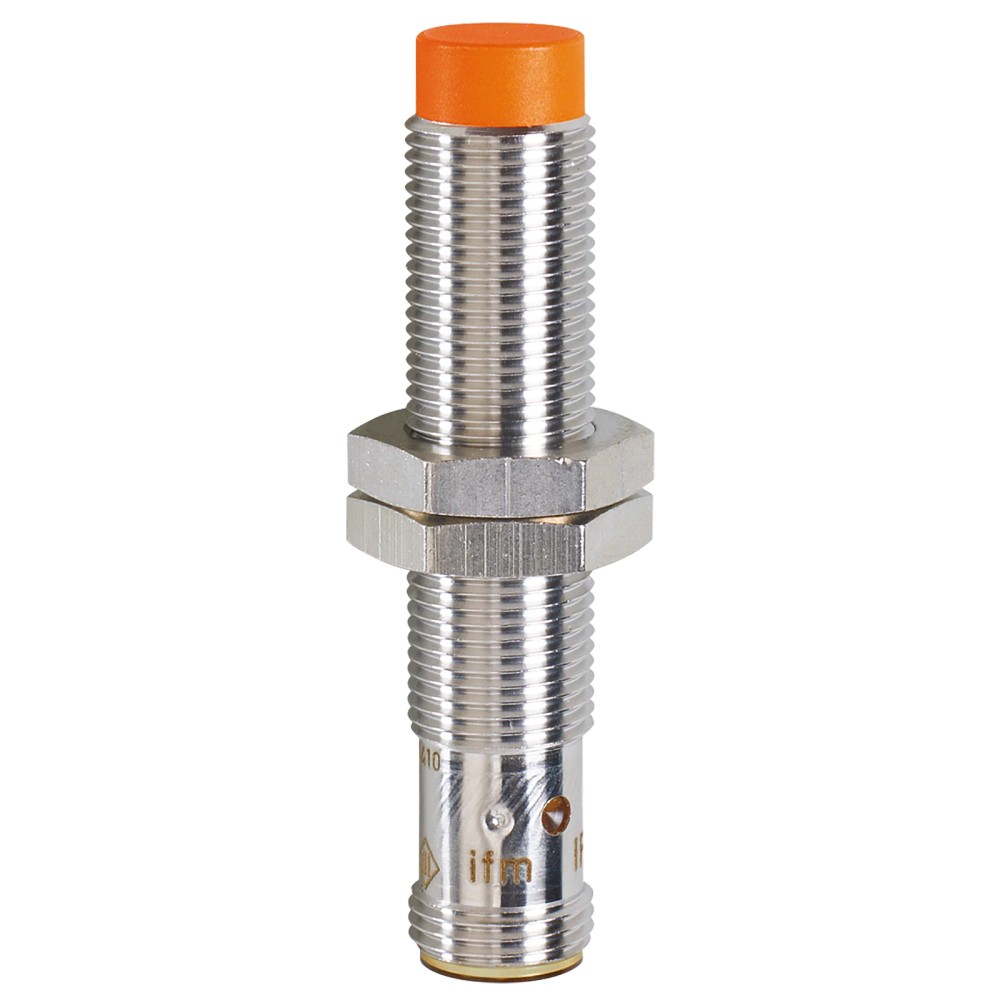

IF7101 IFM - Sensor Indutivo ifm Detecção de objetos M12 4mm PNP NA

Imagem meramente ilustrativa

R$ 306,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IF7101
EAN: 4021179242325
NCM do produto: 85365090

Destaques do Produto Alcance nominal 4 mm...mais

Fechar menu

Saiba mais sobre: "IF7101 IFM - Sensor Indutivo ifm Detecção de objetos M12 4mm PNP NA"

Destaques do Produto

Alcance nominal

4 mm

Tipo de saída

PNP normalmente aberta

Alimentação

10...30 V DC

Conexão

M12, 3 contatos

Montagem

Não embutida

Grau de proteção

IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo ifm IF7101, M12 x 1, alcance de detecção de 4 mm, PNP normalmente aberto, não embutido

O IF7101 é um sensor indutivo para detectar objetos metálicos e comutar uma saída elétrica. Possui alcance nominal de detecção de 4 mm, saída PNP normalmente aberta e conexão elétrica M12 de 3 contatos. Opera com alimentação de 10 a 30 V DC e tem grau de proteção IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo
Alcance de detecção	4 mm; montagem não embutida
Saída	PNP, normalmente aberta
Alimentação	10...30 V DC
Conexão elétrica	1 x M12, codificação A, 3 contatos dourados
Frequência de comutação	700 Hz
Proteção	IP 67
Temperatura ambiente	-25...70 °C
Dimensões	M12 x 1; comprimento de 60 mm
SKU	IF7101

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos metálicos em sistemas de automação, respeitando o alcance nominal de 4 mm e a montagem não embutida.
Aplicações com entrada de controle compatível com saída PNP normalmente aberta e alimentação de 10...30 V DC.
Instalações que exijam conexão elétrica M12 de 3 contatos e proteção IP 67.

⚠ Considere outro se precisa de:

Detecção de objetos não metálicos: a ficha identifica o produto como sensor indutivo, destinado à detecção indutiva de objetos metálicos.
Aplicações que exijam distância de detecção superior ao alcance nominal de 4 mm.
Circuitos que não sejam compatíveis com saída PNP normalmente aberta, alimentação de 10...30 V DC ou conexão M12 de 3 contatos.

APLICAÇÕES E USO

Aplicação comprovada pelas características da ficha: detecção indutiva de objetos metálicos em automação, com montagem não embutida e alcance nominal de 4 mm.
Possibilidade de uso em monitoramento de presença ou posição de alvos metálicos, desde que a distância e a entrada do controlador sejam compatíveis; essa aplicação específica depende da validação do projeto.
Pode ser considerado em ambientes dentro da faixa de temperatura ambiente de -25...70 °C e que requeiram grau de proteção IP 67, observadas as condições completas de instalação do fabricante.
A frequência de comutação especificada é 700 Hz; confirme se atende à velocidade e à lógica de controle da aplicação.

COMO ESCOLHER

Antes de comprar o Sensor indutivo ifm IF7101, M12 x 1, alcance de detecção de 4 mm, PNP normalmente aberto, não embutido, verifique estes pontos:

Escolha o IF7101

Quando a aplicação requer detecção indutiva com alcance nominal de 4 mm, montagem não embutida, saída PNP normalmente aberta e alimentação de 10...30 V DC.

Considere outro sensor

Quando o alvo não é metálico, a distância necessária excede 4 mm ou a entrada do controlador exige outro tipo de saída. Confirme também o espaço de montagem para um corpo roscado M12 x 1 com 60 mm de comprimento.

ESPECIFICAÇÕES TÉCNICAS

Identificação e classificação
Tipo de produto	Sensor indutivo	Classificação informada para o produto.
Modelo / SKU / Part Number	IF7101	Identificação do produto.
GTIN	4021179242325	Código de identificação comercial informado.
Marca	ifm	Fabricante indicado na ficha.
Peso	27,2 g	Valor informado nos atributos do produto.

Detecção e montagem
Alcance de detecção	4 mm	Valor nominal informado.
Distância de trabalho	0...3,24 mm	Faixa de trabalho informada na ficha.
Distância real de comutação Sr	4 ± 10 % mm	Valor e tolerância informados pelo fabricante.
Montagem	Não embutido	Tipo de montagem especificado.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Valores de fator de correção informados para os materiais listados.

Dados elétricos
Tipo de corrente	DC	Tipo de corrente especificado.
Tensão de operação	10...30 V DC	Faixa de alimentação informada.
Consumo de corrente	< 10 mA	Valor máximo indicado na ficha como inferior a 10 mA.
Classe de proteção	III	Classificação de proteção informada.
Proteção contra inversão de polaridade	Sim	Recurso de proteção indicado na ficha.
Proteção contra curto-circuitos	Sim	Recurso de proteção indicado na ficha.
Proteção contra sobrecarga	Sim	Recurso de proteção indicado na ficha.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo informado para a saída de comutação DC.
Corrente máxima constante da saída DC	100 mA	Limite informado para a saída de comutação DC.

Saída e desempenho de comutação
Tipo de saída	PNP	Função elétrica informada.
Configuração de saída	Normalmente aberta	Estado de saída especificado.
Frequência de comutação DC	700 Hz	Frequência de comutação informada para operação DC.
Histerese	3...15 % de Sr	Faixa indicada em relação à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Faixa informada em relação a Sr.

Conexões
Conexão	M12	Tipo de conexão indicado nos dados do anúncio.
Conexão elétrica	1 x M12; codificação A; 3 contatos dourados	Descrição da conexão elétrica informada.
Quantidade de fios	3	Quantidade informada na ficha.

Condições ambientais e proteção
Temperatura ambiente	-25...70 °C	Faixa de temperatura ambiente informada.
Grau de proteção	IP 67	Grau de proteção indicado para o produto.
EMC	EN 61000-4-2 ESD 4 kV CD / 8 kV AD; EN 61000-4-3 HF irradiado 10 V/m; EN 61000-4-4 Burst 2 kV; EN 61000-4-6 AF com fio 3 V; EN 55011 classe B	Ensaios e classificação EMC listados na ficha.

Dados mecânicos e materiais
Dimensões	M12 x 1 / L = 60 mm	Designação da rosca e comprimento total informados.
Invólucro	Forma construtiva de roscas	Forma construtiva indicada.
Invólucro - material	Latão revestido com bronze branco	Material informado para o invólucro.
Face ativa - material	PBT laranja	Material informado para a face ativa.
Janela dos LEDs - material	PEI	Material informado para a janela dos LEDs.
Porcas de fixação - material	Latão revestido com bronze branco	Material informado para as porcas de fixação.
Porcas de fixação incluídas	2	Quantidade indicada como material incluído.
Contatos	Banhados a ouro	Característica especial informada.

Displays e aprovações
Indicador de status	1 LED amarelo de status de chaveamento	Indicação visual especificada.
Número do arquivo UL	E174191	Identificação UL informada.
Número de aprovação UL	A001	Identificação de aprovação informada.
Temperatura UL Ta	-25...70 °C	Faixa de temperatura indicada no atributo Certificado UL Ta.
Enclosure type UL	Type 1	Classificação informada na ficha.
Fontes de alimentação UL	Limited Voltage/Current	Descrição informada na ficha.
MTTF	1134 anos	Valor informado nos dados do produto.

Outros dados
Software Embedded incluído	Não	Informação declarada na ficha.
NCM	8536.50.90	Código fiscal informado.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. O produto fornece saída de comutação PNP normalmente aberta.

Conexões

Elétrica Conexão elétrica: 1 x M12, codificação A, 3 contatos dourados. Alimentação: 10...30 V DC. Saída: PNP normalmente aberta. Verifique o esquema de ligação do fabricante e a compatibilidade da entrada do controlador antes de conectar; a ficha fornecida não informa a atribuição dos pinos.

Processo Não há conexão de processo informada. A conexão M12 x 1 descreve a dimensão roscada do corpo do sensor, não uma conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com saída PNP normalmente aberta e alimentação de 10...30 V DC	✓	Esses requisitos correspondem às características elétricas informadas para o sensor; confirme a ligação dos contatos no datasheet.
Controlador que exige saída NPN	✗	A saída especificada para o IF7101 é PNP.
Aplicação que exige saída normalmente fechada	✗	A configuração de saída informada é normalmente aberta.
Detecção a uma distância superior ao alcance nominal de 4 mm	✗	O alcance nominal informado é 4 mm; a ficha também especifica distância de trabalho de 0...3,24 mm.
Instalação que requer montagem embutida	✗	O IF7101 é especificado para montagem não embutida.
Ambiente dentro da faixa de -25...70 °C e instalação que requer IP 67	✓	A faixa de temperatura ambiente e o grau de proteção informados atendem a essas condições declaradas; IP 67 não define, por si só, adequação a qualquer condição de instalação.

INSTALAÇÃO

Como instalar o Sensor indutivo ifm IF7101, M12 x 1, alcance de detecção de 4 mm, PNP normalmente aberto, não embutido

Confirme que a aplicação requer detecção indutiva, montagem não embutida e alcance nominal de 4 mm.
Verifique se a alimentação disponível está dentro da faixa de 10...30 V DC.
Confira a compatibilidade da entrada do controlador com saída PNP normalmente aberta e corrente de saída máxima constante de 100 mA.
Dimensione o espaço mecânico para o corpo M12 x 1, com comprimento de 60 mm, e fixe o sensor usando as duas porcas incluídas.
Conecte o cabo ou componente M12 de codificação A e 3 contatos conforme o esquema de ligação do datasheet; não deduza a atribuição dos pinos apenas pela quantidade de contatos.
Após a instalação, confirme a comutação com um alvo metálico dentro da distância de trabalho especificada e observe o LED amarelo de status.

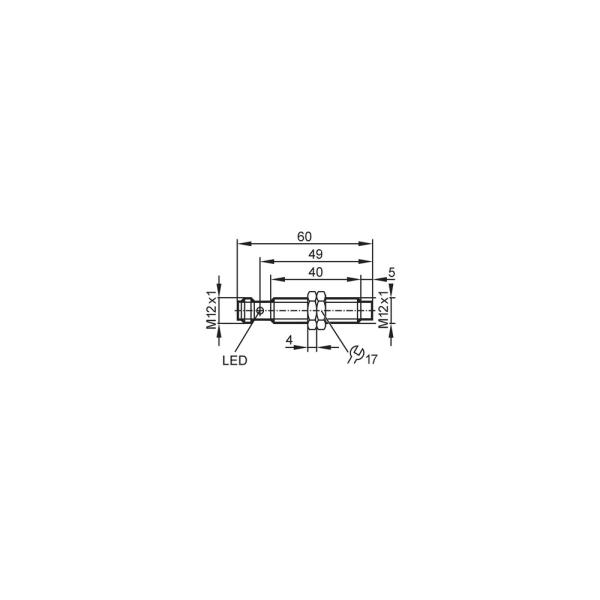

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não indica detecção do alvo.	Alimentação fora da faixa especificada, ligação incompatível com entrada PNP ou alvo fora da distância de trabalho.	Meça a alimentação nos terminais e confira o esquema de ligação do datasheet, o tipo de entrada do controlador e a posição do alvo.
A saída permanece comutada ou não retorna ao estado esperado.	Alvo mantido na zona de detecção, configuração esperada diferente de normalmente aberta ou interpretação incorreta do estado da entrada.	Afaste o alvo, confirme que a lógica de entrada considera saída PNP normalmente aberta e observe o LED amarelo de chaveamento.
A distância de detecção observada é menor que a esperada.	Material do alvo com fator de correção inferior ao aço ou distância de instalação além da distância de trabalho informada.	Identifique o material do alvo, consulte o fator de correção correspondente e compare a posição com a distância de trabalho de 0...3,24 mm.
O sinal de saída falha ou não é reconhecido pelo sistema.	Incompatibilidade entre a saída PNP e a entrada do controlador, conexão M12 incorreta ou corrente/carga acima do limite especificado.	Confirme o tipo de entrada, a pinagem no datasheet, a continuidade da conexão e se a corrente constante da saída não excede 100 mA.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IF7101 em português (Datasheet) Desenho em escala IF7101 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IF7101 e para que tipo de detecção serve?

É um sensor indutivo para detecção de objetos metálicos. Sua saída é PNP normalmente aberta e o alcance nominal informado é 4 mm.

Com quais entradas de controlador ele é compatível?

É compatível eletricamente com uma entrada que aceite sinal PNP normalmente aberto e cuja instalação respeite a alimentação de 10...30 V DC. Confirme também a ligação dos contatos no datasheet.

O que vem junto com o sensor?

A ficha informa duas porcas de fixação como material incluído. Não há outros acessórios indicados.

Ele detecta plástico ou outros objetos não metálicos?

A ficha classifica o IF7101 como sensor indutivo para detecção de objetos metálicos. Não há indicação de detecção de objetos não metálicos.

Posso usar o IF7101 para detectar um alvo a mais de 4 mm?

A ficha informa alcance nominal de 4 mm e distância de trabalho de 0...3,24 mm. Uma distância superior não está especificada para este modelo.

O sensor acende o LED, mas o controlador não recebe o sinal. O que verifico?

Verifique se a entrada do controlador aceita PNP normalmente aberto e confira a ligação dos contatos no datasheet. Confirme também a alimentação e se a carga respeita o limite de corrente da saída.

A detecção está acontecendo a uma distância menor do que eu esperava. O que pode causar isso?

O material do alvo pode influenciar a distância efetiva; a ficha lista fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre. Compare o material e a distância de instalação com os valores do datasheet.

Devo escolher este sensor ou uma versão NPN?

Escolha o IF7101 quando a entrada do controlador for compatível com PNP normalmente aberto. Se o sistema exigir NPN, procure uma versão cuja ficha especifique essa saída.

O IF7101 é fornecido em kit ou com cabo de conexão?

A ficha informa uma peça por embalagem e duas porcas de fixação incluídas. Não há cabo listado como incluído.

Como instalar e conferir a comutação do sensor?

Fixe o corpo M12 x 1 com as porcas incluídas e faça a ligação conforme o datasheet, sem presumir a pinagem. Depois, verifique a resposta com um alvo metálico dentro da distância de trabalho e observe o LED amarelo.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que realiza detecção por princípio indutivo; o IF7101 é especificado para detecção de objetos metálicos. (Ref.: tipo de produto: sensor indutivo)

PNP

Tipo de saída de comutação especificado para o sensor; a entrada conectada deve ser compatível com PNP. (Ref.: saída de comutação: PNP)

Normalmente aberto

Configuração de saída indicada para o IF7101. (Ref.: configuração de saída: normalmente aberto)

Alcance de detecção
