Sensor Indutivo IFM IF7100 M12 2mm PNP NA

Pré-visualizar: IF7100 IFM - Sensor Indutivo ifm Detecção de objetos M12 2mm PNP NA

IF7100 IFM - Sensor Indutivo ifm Detecção de objetos M12 2mm PNP NA

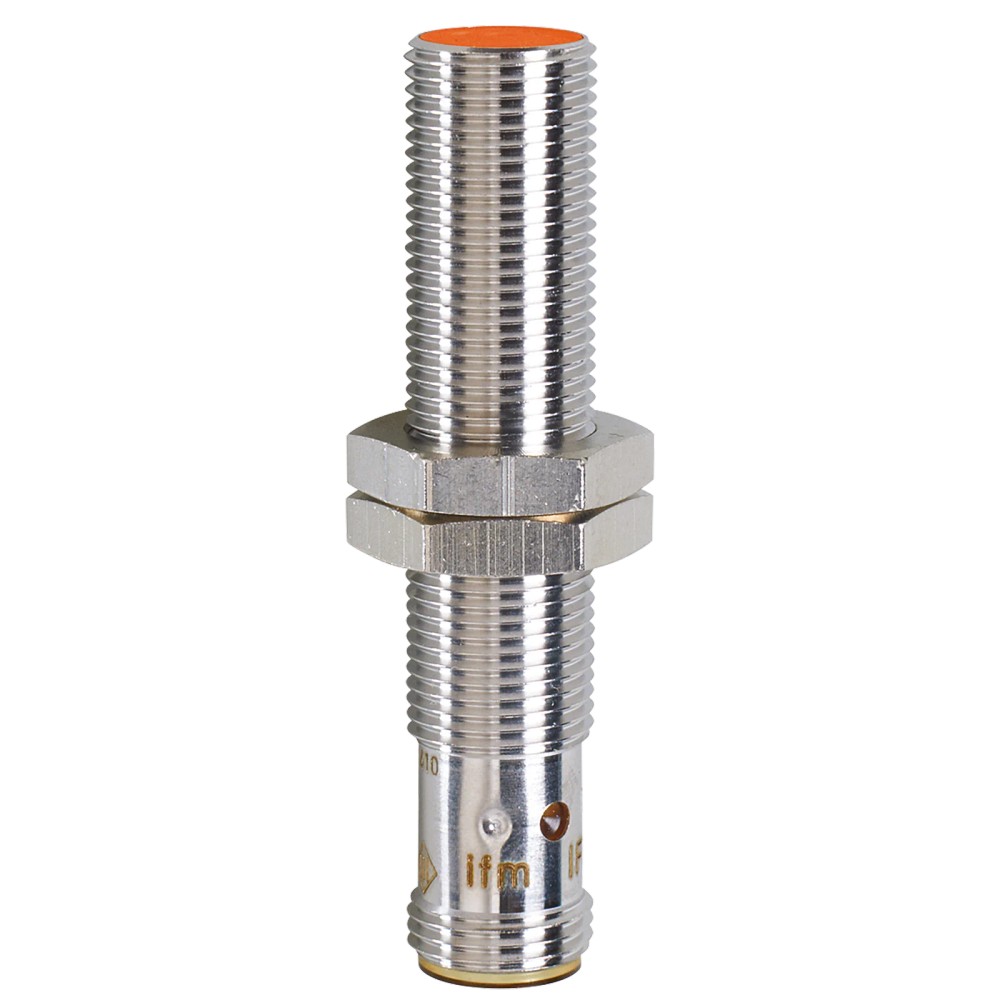

Imagem meramente ilustrativa

R$ 306,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IF7100
EAN: 4021179242318
NCM do produto: 85365090

Destaques do Produto Alcance nominal 2 mm...mais

Fechar menu

Saiba mais sobre: "IF7100 IFM - Sensor Indutivo ifm Detecção de objetos M12 2mm PNP NA"

Destaques do Produto

Alcance nominal

2 mm

Tipo de saída

PNP normalmente aberta

Alimentação

10...30 V DC

Montagem

Embutida

Conexão

M12, 3 contatos

Frequência de comutação

800 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IF7100, M12 x 1, alcance de detecção de 2 mm, PNP normalmente aberto

O IFM IF7100 é um sensor indutivo para detecção de objetos metálicos sem contato. Possui alcance nominal de 2 mm, saída PNP normalmente aberta e montagem embutida. Opera com alimentação de 10 a 30 V DC e tem conexão elétrica M12 de 3 contatos.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Alcance nominal de detecção	2 mm, montagem embutida
Saída	PNP, normalmente aberta
Alimentação	10...30 V DC
Conexão elétrica	M12, 3 contatos, codificação A
Frequência de comutação	800 Hz
Grau de proteção	IP 67
Temperatura ambiente	-25...70 °C
Dimensões	M12 x 1 / comprimento de 60 mm
Corrente máxima de saída	100 mA

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em instalações que aceitem alcance nominal de 2 mm e montagem embutida.
Entradas de controle compatíveis com saída PNP normalmente aberta, alimentação DC de 10...30 V e corrente de saída de até 100 mA.
Instalações cuja conexão elétrica seja compatível com conector M12 de 3 contatos, codificação A.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir alcance de detecção superior a 2 mm sem validar outra solução.
Não conectar diretamente a uma entrada que não seja compatível com saída PNP normalmente aberta ou com a faixa de alimentação de 10...30 V DC.
Não exceder a corrente máxima de saída de 100 mA.

APLICAÇÕES E USO

Detecção de presença ou passagem de objetos metálicos em máquinas e sistemas de automação, quando a distância de detecção requerida estiver dentro dos limites indicados pelo fabricante. A adequação depende do material do alvo e dos fatores de correção especificados.
Uso como sinal de comutação para uma entrada de controle compatível com PNP normalmente aberto, respeitando alimentação de 10...30 V DC e corrente máxima de saída de 100 mA.
Possível uso em ambiente sujeito a poeira ou umidade conforme o grau de proteção IP 67, desde que a montagem e as condições de instalação sigam as instruções do fabricante.
A ficha não especifica uma aplicação de máquina ou setor exclusivo. Verifique o datasheet para as condições detalhadas de montagem e detecção.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IF7100, M12 x 1, alcance de detecção de 2 mm, PNP normalmente aberto, verifique estes pontos:

Escolha o IF7100 quando

A aplicação requer detecção indutiva embutida, saída PNP normalmente aberta, alcance nominal de 2 mm, alimentação de 10...30 V DC e conexão M12 de 3 contatos.

Avalie outra especificação quando

O projeto requer maior alcance, saída diferente de PNP normalmente aberta, corrente superior a 100 mA ou alimentação fora de 10...30 V DC. Compare os requisitos da instalação com o datasheet antes da substituição.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Identificação funcional do componente.
Modelo	IF7100	Código do produto informado no anúncio.
Marca	ifm	Fabricante indicado na ficha.
Categoria	Sensor indutivo	Classificação do produto.
GTIN	4021179242318	Identificador comercial informado.
NCM	8536.50.90	Classificação fiscal informada na ficha.

Detecção
Alcance de detecção nominal	2 mm	Alcance nominal especificado para montagem embutida.
Distância real de comutação Sr	2 ± 10 % mm	Faixa de variação indicada para a distância real de comutação.
Distância de trabalho	0...1,62 mm	Intervalo de trabalho informado na ficha.
Método de montagem	Embutido	Condição de instalação indicada para o alcance especificado.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Valores de correção por material informados na ficha; considerar na avaliação da distância de detecção.
Histerese	3...15 % de Sr	Histerese referenciada à distância real de comutação Sr.
Variação do ponto de comutação	-10...10 % de Sr	Variação informada em relação à distância real de comutação Sr.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10...30 V DC	Faixa de alimentação indicada para operação.
Consumo de corrente	< 10 mA	Consumo informado na ficha.
Categoria de isolação	Classe de proteção III	Classificação de proteção elétrica informada.
Proteção contra sobrecarga	Sim	Recurso de proteção declarado na ficha.
Proteção contra curto-circuito	Sim	Recurso de proteção declarado na ficha.
Proteção contra inversão de polaridade	Sim	Recurso de proteção declarado na ficha.

Saídas
Função elétrica	PNP, normalmente aberto	Tipo e estado funcional da saída de comutação.
Corrente máxima de saída DC	100 mA	Limite máximo de corrente de saída informado.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo especificado para a saída.
Frequência de comutação DC	800 Hz	Frequência máxima indicada na ficha.

Conexões
Conexão elétrica	1 x M12, codificação A, 3 contatos dourados	Tipo de conexão e número/material dos contatos informados.
Número de fios	3 fios	Configuração indicada no anúncio; conferir esquema de ligação do fabricante.

Condições ambientais e proteção
Temperatura ambiente	-25...70 °C	Faixa de temperatura de operação informada.
Grau de proteção	IP 67	Grau de proteção declarado para o sensor; observar as condições de montagem especificadas pelo fabricante.

Dados mecânicos
Dimensões	M12 x 1 / comprimento de 60 mm	Dimensão da construção roscada informada.
Material do invólucro	Latão revestido com bronze branco	Material especificado para o invólucro.
Material da face ativa	PBT laranja	Material informado para a face ativa.
Material da janela de LEDs	PEI	Material informado para a janela dos LEDs.
Material das porcas de fixação	Latão revestido com bronze branco	Material informado para as porcas.
Acessório de fixação	2 porcas de fixação	Itens de fixação indicados na ficha do produto.
Peso	30 g	Massa informada no conjunto de dados do produto.

Indicação visual
LED de diagnóstico	1 LED amarelo	Indica o status de chaveamento, conforme a ficha.

Conformidade e confiabilidade
Certificações	CE, cULus Listed, UKCA, UL E174191	Certificações e identificação listadas nos dados do produto.
MTTF	1134 anos	Valor de MTTF informado na ficha; não representa período de garantia nem vida útil garantida.
Característica dos contatos	Contatos banhados a ouro	Característica especial informada para os contatos.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha técnica; trata-se de um sensor com saída de comutação PNP.

Conexões

Elétrica Conexão elétrica M12, codificação A, 3 contatos dourados. Alimentação de 10...30 V DC; saída PNP normalmente aberta; corrente máxima de saída de 100 mA. Confirmar a pinagem no datasheet antes da ligação.

Processo Não possui conexão de processo especificada. A construção é roscada M12 x 1 e a montagem indicada é embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com PNP normalmente aberto, alimentação de 10...30 V DC e corrente de saída até 100 mA	✓	Esses requisitos correspondem às especificações elétricas informadas para o IF7100.
Sistema que exige saída NPN ou normalmente fechada	✗	O IF7100 é especificado com saída PNP normalmente aberta.
Aplicação que exige corrente de saída acima de 100 mA	✗	A corrente máxima de saída informada é 100 mA.
Instalação com conector elétrico M12 de 3 contatos, codificação A, e montagem embutida M12 x 1	✓	A conexão elétrica e a construção roscada correspondem às especificações do sensor; verificar separadamente a compatibilidade elétrica e a montagem.
Aplicação que requer detecção nominal acima de 2 mm	✗	O alcance nominal informado é 2 mm; a ficha não confirma desempenho acima desse valor.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IF7100, M12 x 1, alcance de detecção de 2 mm, PNP normalmente aberto

Confirme no projeto que a detecção requerida, a montagem embutida e a saída PNP normalmente aberta são compatíveis com a aplicação.
Verifique a alimentação disponível e a entrada de controle: o sensor requer 10...30 V DC e a saída não deve exceder 100 mA.
Prepare a montagem roscada M12 x 1 de acordo com o desenho dimensional e as orientações do fabricante.
Instale o sensor na posição de detecção prevista, respeitando a montagem embutida e as distâncias indicadas no datasheet.
Conecte o M12 de 3 contatos conforme a pinagem oficial; não deduza a pinagem apenas pelo número de fios.
Energize o circuito e valide a comutação pelo sinal de saída e pelo LED amarelo de status, observando o alvo e a distância de trabalho.

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta diante do alvo.	Alimentação fora da faixa especificada, ligação incorreta, alvo além da distância de trabalho ou material com fator de correção inferior ao do aço.	Meça a alimentação nos terminais, confira a pinagem no datasheet e verifique a distância e o material do alvo em relação aos dados de detecção.
A entrada do controlador não reconhece o sinal de saída.	Incompatibilidade entre saída PNP normalmente aberta e o tipo de entrada, ou corrente requerida acima do limite de saída.	Confirme o tipo de entrada do controlador, a lógica esperada e a corrente do circuito; compare com a saída PNP e o limite de 100 mA.
Comutação instável ou intermitente.	Alvo posicionado no limite da distância de trabalho, variação de posição ou instalação diferente da montagem embutida especificada.	Verifique a posição do alvo, a distância de trabalho e a condição de montagem conforme o datasheet; observe o LED de status durante o movimento.
O sensor não apresenta indicação de status após a instalação.	Ausência de alimentação, ligação incorreta ou condição de curto-circuito no circuito conectado.	Verifique tensão e polaridade, revise a ligação conforme o esquema oficial e inspecione o circuito de saída antes de substituir o sensor.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IF7100 (PT-BR) (Datasheet) Desenho em escala do IF7100 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IF7100 e para que serve?

É um sensor indutivo para detectar objetos sem contato. Tem alcance nominal de 2 mm e saída PNP normalmente aberta.

Com quais entradas de controle ele é compatível?

É adequado a entradas compatíveis com saída PNP normalmente aberta, alimentação de 10...30 V DC e corrente de saída de até 100 mA. Confirme a pinagem e os requisitos da entrada no datasheet.

O que acompanha o sensor?

A ficha informa duas porcas de fixação. Não há outros acessórios listados.

Ele serve para detectar objetos que não sejam metálicos?

A ficha o identifica como sensor indutivo, mas não especifica detecção de objetos não metálicos. Consulte o datasheet ou o fabricante para validar o alvo da aplicação.

Posso usar o IF7100 se preciso detectar a mais de 2 mm?

A ficha informa alcance nominal de 2 mm e distância de trabalho de 0...1,62 mm. Para uma distância requerida maior, selecione uma especificação de sensor que atenda ao requisito.

O sensor funciona com uma saída NPN ou normalmente fechada?

Não conforme a configuração informada: o IF7100 tem saída PNP normalmente aberta. Para NPN ou normalmente fechada, procure uma versão cuja ficha confirme essa saída.

O sensor está alimentado, mas a entrada do CLP não muda; o que verifico?

Confira primeiro se a entrada é compatível com PNP normalmente aberto e se a ligação segue a pinagem oficial. Verifique também a distância do alvo e o LED amarelo de status.

A detecção está falhando com um alvo próximo; o que devo conferir antes de trocar o sensor?

Verifique a alimentação, a posição do alvo e o material detectado. A ficha apresenta fatores de correção diferentes por material e uma distância de trabalho de 0...1,62 mm.

É melhor comprar o sensor avulso ou procurar um kit?

A ficha descreve uma unidade e informa duas porcas de fixação, sem identificar um kit. Se a instalação exigir cabo ou outros componentes, confirme separadamente o conteúdo e a compatibilidade desses itens.

Como devo instalar e conferir o funcionamento?

Instale conforme a construção M12 x 1 e a montagem embutida indicada, ligando o conector M12 de acordo com o datasheet. Depois, valide a comutação pelo sinal de saída e pelo LED amarelo.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade usado para detectar objetos por comutação indutiva. (Ref.: tipo de produto: sensor indutivo.)

PNP

Tipo de saída de comutação especificado para o sensor. (Ref.: saída PNP.)

Normalmente aberto

Função de saída indicada como NA na ficha do produto. (Ref.: função de saída.)

Símbolo usado na ficha para a distância real de comutação, referência da histerese e da variação do ponto de comutação. (Ref.: distância real de comutação Sr: 2 ± 10 % mm.)

IP 67

Grau de proteção declarado para o produto; a instalação deve seguir as condições especificadas pelo fabricante. (Ref.: grau de proteção IP 67.)
