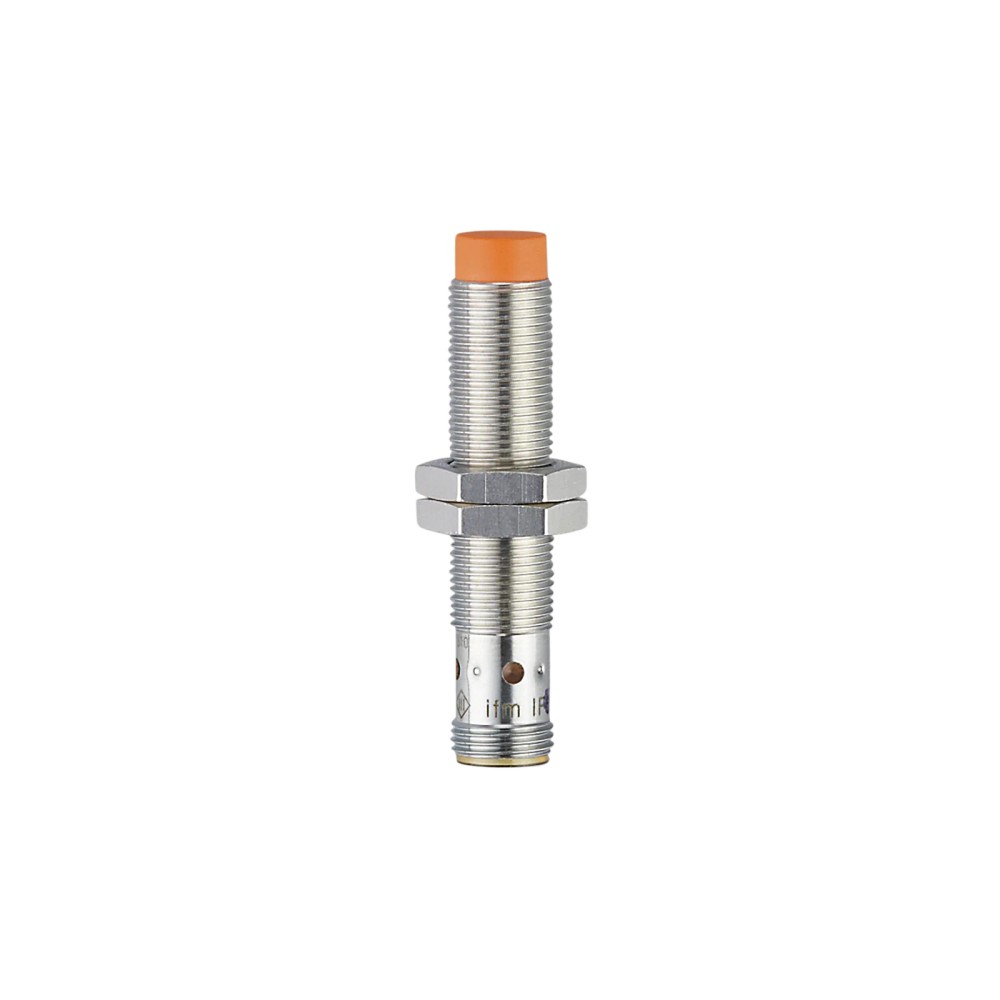

Imagem meramente ilustrativa

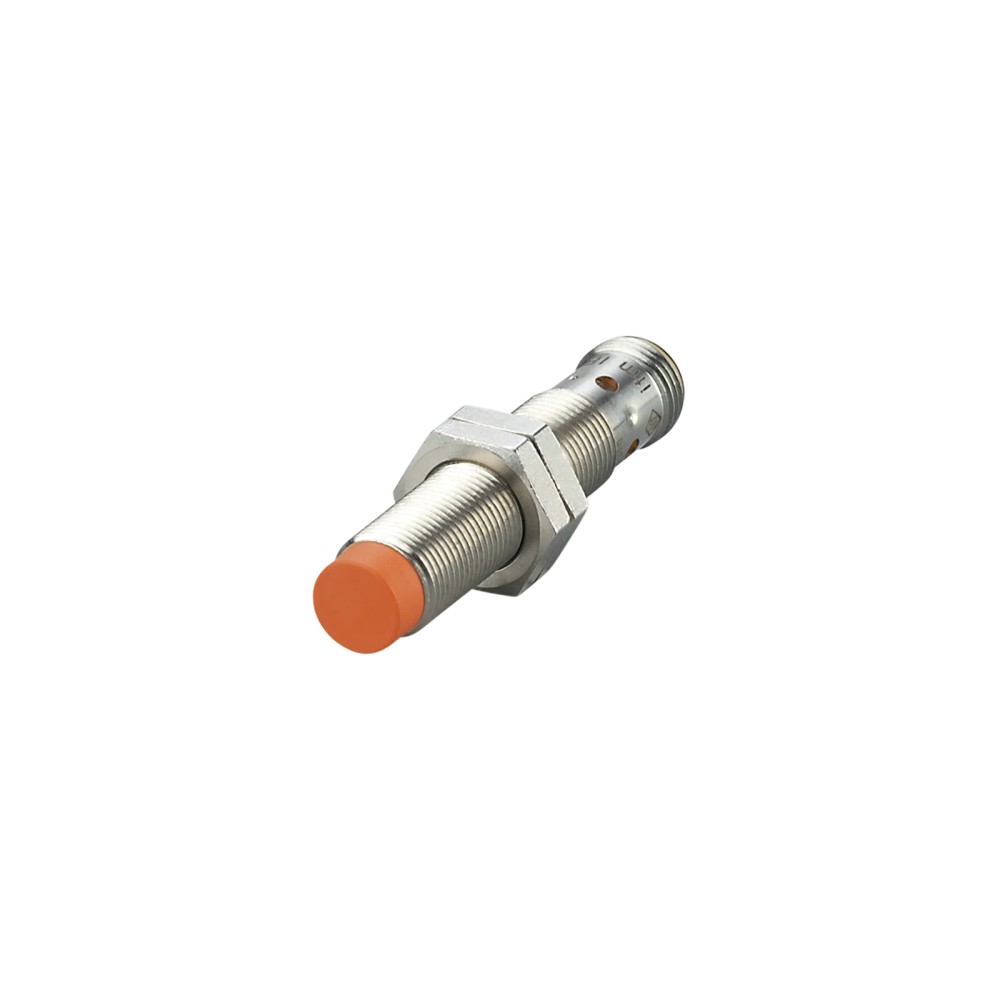

Imagem meramente ilustrativa

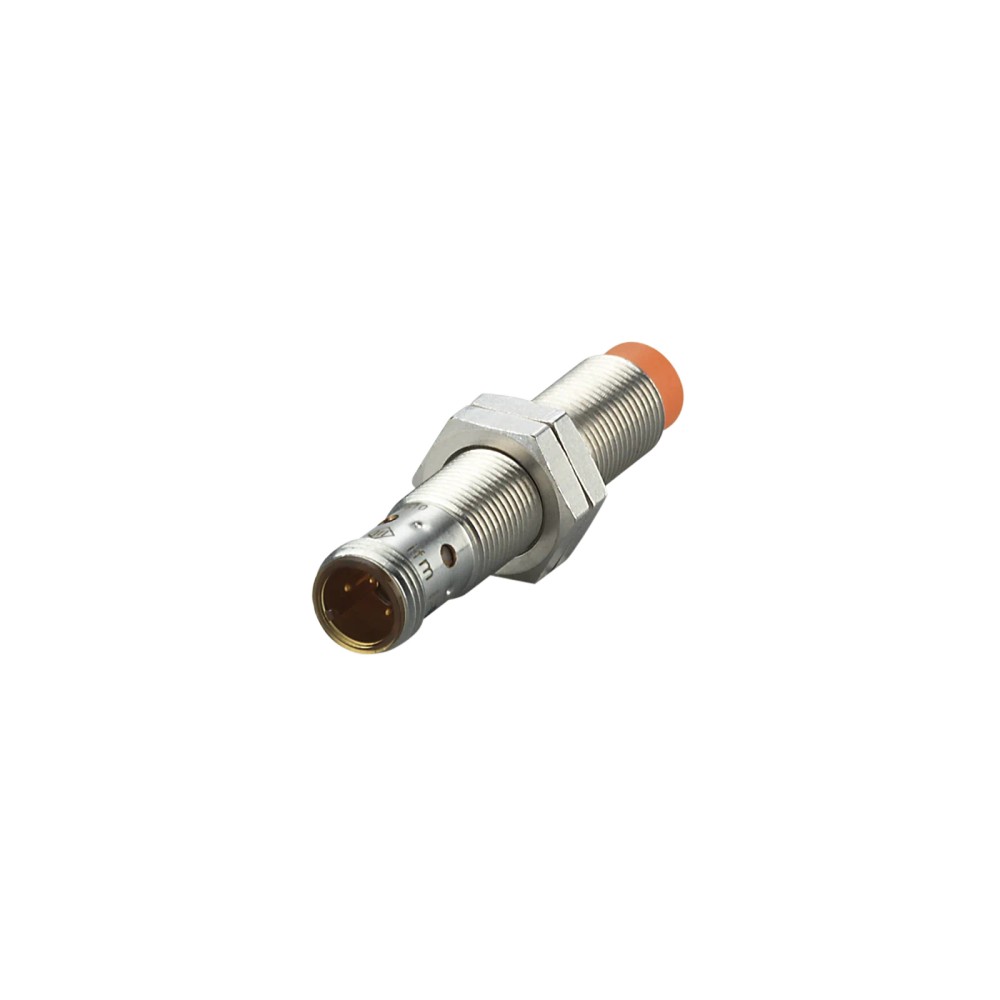

Imagem meramente ilustrativa
Imagem meramente ilustrativa
- Referência do fabricante: IF6138
- EAN: 4021179331043
- NCM do produto: 85365090
Destaques do Produto
Tipo
Indutivo (M12)...mais
Saiba mais sobre: "IF6138 IFM - Sensor Indutivo IO-Link Detecção industrial M12 PNP/NPN 600Hz"
Destaques do Produto
Tipo
Indutivo (M12)
Interface
IO-Link
Saída
PNP/NPN
Frequência
600 Hz
Proteção
IP69K
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o IF6138 IFM - Sensor Indutivo IO-Link Detecção industrial M12 PNP/NPN 600Hz
O IF6138 é um sensor indutivo M12 com tecnologia IO-Link, projetado para detecção precisa de objetos metálicos em ambientes industriais. Ele oferece alta flexibilidade com saídas configuráveis PNP/NPN e proteção IP69K para resistência a condições rigorosas de lavagem. É ideal para aplicações que exigem monitoramento contínuo e diagnóstico via rede industrial.
PRINCIPAIS ESPECIFICAÇÕES
| SKU | IF6138 |
| Dimensão | M12 x 1 |
| Tecnologia | IO-Link |
| Saída | PNP/NPN |
| Proteção | IP69K |
| Frequência | 600 Hz |
| Faixa Temperatura | -40 a 85 °C |
| Conexão | M12 |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Automação industrial em ambientes com alta umidade ou lavagem (IP69K)
- Sistemas baseados em PLC com protocolo IO-Link
- Aplicações que exigem parametrização remota de distância de comutação
⚠ Considere outro se precisa de:
- Instalação embutida em material metálico (devido ao design não embutido)
- Detecção de materiais não metálicos (plásticos, fluidos não condutores)
- Uso em ambientes com campos eletromagnéticos extremos não compatíveis com normas EMC declaradas
APLICAÇÕES E USO
- Monitoramento de presença em linhas de montagem automatizadas.
- Aplicações robóticas que demandam detecção precisa de componentes metálicos.
- Processos industriais que exigem alta proteção contra umidade (IP69K).
- Ambientes com necessidade de monitoramento de status do sensor via IO-Link.
COMO ESCOLHER
Antes de comprar o IF6138 IFM - Sensor Indutivo IO-Link Detecção industrial M12 PNP/NPN 600Hz, verifique estes pontos:
Escolha este produto quando:
Você precisa de um sensor robusto M12 capaz de fornecer diagnósticos avançados via IO-Link e operar em ambientes que exigem proteção IP69K.
Busque outra opção quando:
Sua aplicação requer detecção de materiais não metálicos ou quando o espaço de montagem é insuficiente para um sensor não embutido.
ESPECIFICAÇÕES TÉCNICAS
| Dados Elétricos | ||
|---|---|---|
| Tensão de operação | 10...30 V DC | Faixa de alimentação DC permitida |
| Frequência de comutação | 600 Hz | Máxima frequência em modo padrão |
| Função de saída | PNP/NPN (parametrizável) | Configuração eletrônica da saída |
| Consumo de corrente | < 15 mA | Consumo típico sem carga |
| Dados Mecânicos | ||
|---|---|---|
| Dimensões | M12 x 1 / L = 60 mm | Forma construtiva e comprimento |
| Montagem | Não embutido | Exige espaço livre ao redor da face |
| Material do invólucro | Latão revestido com bronze branco | Proteção externa contra corrosão |
| Interfaces e Comunicação | ||
|---|---|---|
| Interface | IO-Link (COM2) | Protocolo de comunicação |
| Tempo do ciclo | 3,2 ms | Tempo mínimo de ciclo de processo |
| Perfil | Smart Sensor - SSP 0 | Padrão de diagnóstico e identificação |
| Condições Ambientais | ||
|---|---|---|
| Temperatura | -40...85 °C | Faixa de operação ambiente |
| Grau de proteção | IP65, IP66, IP67, IP68, IP69K | Resistência a líquidos e poeira |
COMPATIBILIDADE
Comunicação
• IO-Link (COM2 / 38.4 kBaud)
• Modo SIO (Standard Input/Output)
Conexões
Elétrica
M12, Codificação A, 4 pinos
Processo
M12 x 1 (Roscado)
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| PLC com mestre IO-Link | ✓ | Suporte total para parametrização e diagnóstico. |
| Entrada digital 24V DC padrão | ✓ | Funciona no modo SIO (compatível). |
| Montagem faceada em material metálico | ✗ | Design não embutido sofre interferência se montado faceado. |
INSTALAÇÃO
Como instalar o IF6138 IFM - Sensor Indutivo IO-Link Detecção industrial M12 PNP/NPN 600Hz
- Verifique a compatibilidade do suporte de montagem (não embutido).
- Rosqueie o sensor no suporte utilizando as porcas de fixação inclusas.
- Ajuste a distância entre a face ativa e o alvo conforme a faixa operacional (0,7 a 7 mm).
- Conecte o cabo M12, garantindo o travamento do conector codificação A.
- Se necessário, realize a parametrização via software IO-Link.
- Verifique a sinalização dos LEDs amarelos para confirmar a detecção.
ACESSÓRIOS
- 2 porcas de fixação
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O sensor não comuta ao aproximar o objeto. | Objeto metálico fora da zona de alcance (0,7 a 7 mm). | Verifique a distância entre o objeto e a face ativa do sensor. |
| Dados de diagnóstico não são recebidos. | Configuração incorreta do mestre IO-Link. | Confirme se o mestre IO-Link está configurado para a porta (Port Class A) correta. |
| Sensor não liga ou apresenta erro de sobrecarga. | Falha na conexão elétrica ou curto-circuito. | Teste a continuidade do cabo M12 e a tensão de alimentação (10-30V DC). |
| Comutações falsas sem presença de objeto. | Interferência eletromagnética (EMC) excessiva. | Verifique o aterramento do equipamento e a proximidade com fontes de ruído elétrico. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o sensor IF6138 e como ele funciona?
Este é um sensor indutivo com interface IO-Link que utiliza campos eletromagnéticos para detectar objetos metálicos sem contato físico.
Para quais tipos de aplicações industriais este sensor é recomendado?
Este sensor é indicado para automação industrial, incluindo linhas de montagem, robótica e processos de controle de qualidade, onde a detecção de metais é necessária.
Este sensor pode detectar objetos plásticos, madeira ou líquidos não metálicos?
Não, este sensor indutivo opera exclusivamente através da detecção de objetos metálicos condutores.
Posso instalar este sensor de forma embutida (faceada) no suporte?
Este modelo é do tipo não embutido. A instalação embutida (faceada) não é recomendada pois pode causar o disparo falso do sensor devido à proximidade do metal ao redor da face ativa.
O sensor está alimentado, mas não detecta o alvo. O que pode ser?
O sintoma é a ausência de sinal de comutação no PLC; verifique se o alvo metálico está dentro da distância nominal de detecção especificada (0,7 a 7 mm).
Por que os LEDs do sensor estão piscando?
LEDs amarelos piscando indicam um erro ou alarme de diagnóstico via IO-Link; verifique o status do dispositivo no mestre IO-Link.
Qual a principal vantagem deste modelo IO-Link frente a um sensor indutivo comum?
A versão IO-Link permite parametrizar a saída (PNP/NPN), configurar histerese e acessar dados de diagnóstico (temperatura, horas de operação), funções indisponíveis em sensores padrão.
Posso usar este sensor sem um mestre IO-Link?
Sim, ele opera no modo SIO (Standard Input/Output) compatível com entradas digitais convencionais de CLPs, mas as funções avançadas exigem um mestre IO-Link.
Quais cuidados devo tomar na instalação mecânica?
Evite o uso de força excessiva no aperto das porcas de fixação, pois isso pode deformar a rosca M12 ou danificar o invólucro do sensor.
Qual a procedência do sensor IF6138?
O faturamento e a logística são geridos pela IFM Electronic Ltda, garantindo a procedência direta do fabricante.
GLOSSÁRIO TÉCNICO
IO-Link
Protocolo de comunicação industrial bidirecional (Ref.: IEC 61131-9) que permite troca de dados de diagnóstico e parametrização.
Modo SIO
Modo de operação onde o sensor funciona como uma saída digital convencional (Standard Input/Output).
PNP/NPN
Tipos de lógica de comutação (saída positiva ou negativa); este modelo é configurável via parametrização.
IP69K
Grau de proteção contra entrada de poeira e alta pressão/temperatura de água, ideal para higienização industrial.
Histerese
Diferença entre o ponto de ativação e desativação do sensor, essencial para evitar oscilações no sinal (Ref.: 3...15% de Sr).
