Sensor Indutivo IFM IF6074 - Alta Temperatura M12

Pré-visualizar: IF6074 IFM - Sensor Indutivo de Alta Temperatura IFM Detecção em áreas de calor M12, PNP, 3mm, 150°C

IF6074 IFM - Sensor Indutivo de Alta Temperatura IFM Detecção em áreas de calor M12, PNP, 3mm, 150°C

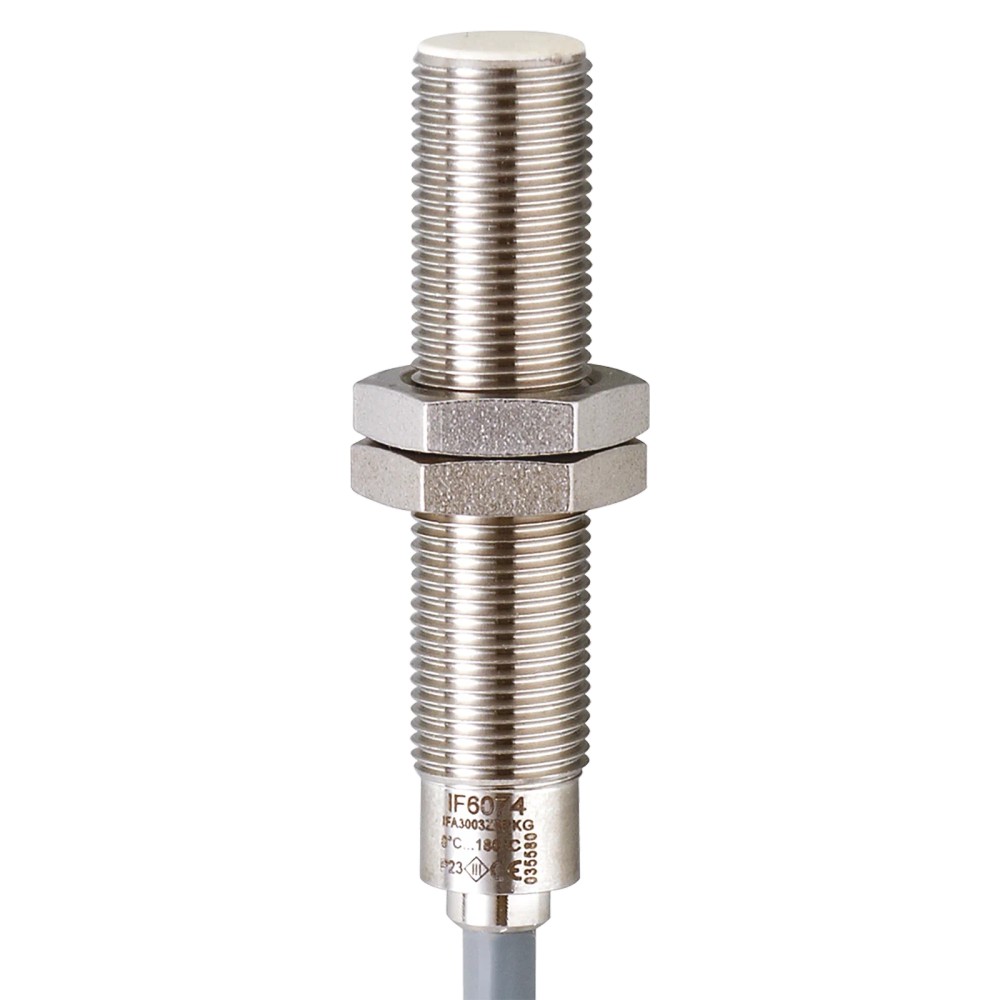

Imagem meramente ilustrativa

R$ 2.315,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IF6074
EAN: 4021179271349
NCM do produto: 85365090

Destaques do Produto Aplicação térmica...mais

Fechar menu

Saiba mais sobre: "IF6074 IFM - Sensor Indutivo de Alta Temperatura IFM Detecção em áreas de calor M12, PNP, 3mm, 150°C"

Destaques do Produto

Aplicação térmica

Temperatura ambiente de 0...150 °C

Detecção

Alcance nominal de 3 mm; montagem embutida

Tipo de saída

PNP normalmente aberta

Alimentação

10...35 V DC

Conexão

Cabo de silicone de 5 m, 3 fios

Montagem mecânica

Rosca M12 x 1; comprimento de 56 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM IF6074 — Sensor indutivo de alta temperatura, M12, PNP normalmente aberto, alcance de detecção de 3 mm, cabo de silicone de 5 m

O IFM IF6074 é um sensor indutivo para detectar objetos metálicos em aplicações com temperatura ambiente de até 150 °C. Possui saída PNP normalmente aberta, alcance nominal de detecção de 3 mm e montagem embutida. A conexão elétrica é feita por cabo de silicone de 5 m, com três fios.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo de alta temperatura
Alcance de detecção	3 mm, montagem embutida
Saída	PNP, normalmente aberta
Temperatura ambiente	0...150 °C
Alimentação	10...35 V DC
Conexão elétrica	Cabo de silicone de 5 m, 3 fios
Frequência de comutação	500 Hz
Proteção	IP 65
Dimensões	M12 x 1; comprimento de 56 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos metálicos em aplicações cuja temperatura ambiente esteja dentro da faixa de 0...150 °C.
Instalações que demandem saída PNP normalmente aberta e alimentação DC de 10...35 V.
Montagem embutida em instalação compatível com rosca M12 x 1 e alcance nominal de 3 mm.

⚠ Considere outro se precisa de:

Não selecionar quando a instalação exigir temperatura ambiente fora da faixa especificada de 0...150 °C.
Não selecionar para uma entrada que exija saída NPN ou normalmente fechada: o IF6074 é PNP normalmente aberto.
Não considerar como sensor de detecção de materiais não metálicos; trata-se de um sensor indutivo.

APLICAÇÕES E USO

Aplicação indicada no cadastro: detecção indutiva em áreas de alta temperatura, respeitando a faixa ambiente especificada de 0...150 °C.
Possibilidade de uso em detecção de objetos metálicos em máquinas ou instalações industriais, desde que o material, a distância de trabalho, a temperatura e a entrada elétrica sejam compatíveis; essa aplicação é uma inferência baseada no princípio indutivo e deve ser validada na instalação.
A ficha não especifica um material-alvo único nem fornece condições detalhadas de montagem além de montagem embutida; confirme o alcance efetivo para o material e a geometria da peça no datasheet.

COMO ESCOLHER

Antes de comprar o IFM IF6074 — Sensor indutivo de alta temperatura, M12, PNP normalmente aberto, alcance de detecção de 3 mm, cabo de silicone de 5 m, verifique estes pontos:

Escolha o IF6074

Quando a aplicação exigir sensor indutivo com saída PNP normalmente aberta, montagem embutida, alcance nominal de 3 mm e temperatura ambiente entre 0 e 150 °C. Confirme também alimentação de 10...35 V DC e espaço para o corpo M12 x 1, com 56 mm de comprimento.

Busque outra configuração

Se o circuito exigir saída NPN ou normalmente fechada, ou se a temperatura prevista ficar fora de 0...150 °C, selecione uma versão cujas características atendam a esses requisitos. A ficha disponível não identifica modelos alternativos específicos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo de alta temperatura	Aplicação indicada na ficha: áreas de alta temperatura.
Modelo	IF6074	Código do produto e part number.
Marca	IFM	Fabricante indicado no anúncio.
GTIN	4021179271349	Identificador comercial informado.
Aplicação	Aplicações em áreas de alta temperatura	Descrição de aplicação fornecida no cadastro.

Dados elétricos
Tensão de operação	10...35 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 15 mA	Valor informado na ficha.
Classe de proteção elétrica	III	Classe declarada pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção informada na ficha.
Proteção contra curto-circuito	Sim	Proteção informada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção informada na ficha.
EMC	EN 61000-4-2: ESD 2 kV CD / 4 kV AD; EN 61000-4-3: HF irradiado 3 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 3 V	Valores e referências conforme dados cadastrados para o produto.

Saídas
Função elétrica	PNP	Tipo de saída de comutação.
Função de saída	Normalmente aberta	Estado funcional declarado.
Corrente máxima constante da saída de comutação DC	120 mA	Limite informado para a saída.
Queda de tensão máxima da saída de comutação DC	2 V	Valor máximo informado para a saída.
Frequência de comutação DC	500 Hz	Frequência de comutação especificada.

Detecção e desvios
Alcance de detecção	3 mm	Valor nominal informado para montagem embutida.
Distância de trabalho	0...2,4 mm	Faixa de trabalho informada no cadastro.
Histerese	3...15 % de Sr	Faixa especificada em relação ao alcance nominal Sr.
Variação no ponto de comutação	-15...15 % de Sr	Faixa informada no cadastro.
Fator de correção	Aço inoxidável: 0,6; latão: 0,3; alumínio: 0,2; cobre: 0,1	Fatores de correção de alcance associados aos materiais indicados.

Conexão elétrica
Tipo de conexão	Cabo de silicone de 5 m	Conexão elétrica fornecida no produto.
Configuração do cabo	3 x 0,22 mm²	Construção do cabo informada no cadastro.
Cores dos fios	BK = preto; BN = marrom; BU = azul	Identificação de condutores conforme a ficha.

Condições ambientais
Temperatura ambiente	0...150 °C	Limites de temperatura ambiente especificados.
Grau de proteção	IP 65	Grau de proteção declarado; observe as condições de instalação indicadas pelo fabricante.

Dados mecânicos
Designação da rosca	M12 x 1	Dimensão da rosca do corpo.
Comprimento	56 mm	Comprimento informado para o invólucro.
Montagem	Embutido	Forma de instalação especificada.
Invólucro	Forma construtiva de roscas	Construção indicada no cadastro.
Materiais de construção	Bucha rosqueada: aço inoxidável; face ativa: LCP	Materiais declarados para os componentes indicados.
Peso	220,5 g	Peso informado no conjunto de atributos.
Material incluído	2 porcas de fixação	Acessórios indicados como incluídos.

Dados de confiabilidade e fornecimento
MTTF	1273 anos	Valor informado no cadastro; consulte o datasheet para as condições e critérios de referência.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• Saída de comutação discreta PNP normalmente aberta; não há protocolo de comunicação informado na ficha.

Conexões

Elétrica Cabo de silicone de 5 m, 3 fios; tensão de operação de 10...35 V DC. A ficha identifica BK como preto, BN como marrom e BU como azul. Saída PNP normalmente aberta; corrente máxima constante da saída de comutação DC: 120 mA. Verifique os requisitos da entrada do dispositivo receptor antes da ligação.

Processo Conexão mecânica por corpo roscado M12 x 1; montagem embutida. Não é informada uma conexão de processo para tubulação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com sinal PNP normalmente aberto e alimentação dentro de 10...35 V DC.	✓	Corresponde ao tipo de saída e à faixa de alimentação especificados; confirme também o limite de corrente da saída.
Entrada que exige sinal NPN ou normalmente fechado.	✗	A ficha especifica saída PNP normalmente aberta.
Instalação com objeto metálico, montagem embutida e distância de detecção dentro da faixa de trabalho informada.	✓	O produto é indutivo, de montagem embutida, com distância de trabalho de 0...2,4 mm e alcance nominal de 3 mm.
Aplicação com temperatura ambiente superior a 150 °C ou inferior a 0 °C.	✗	A faixa de temperatura ambiente especificada é 0...150 °C.
Integração que dependa de protocolo digital, IO-Link ou IODD.	✗	A ficha informa saída de comutação PNP, mas não declara protocolo digital ou IO-Link.

INSTALAÇÃO

Como instalar o IFM IF6074 — Sensor indutivo de alta temperatura, M12, PNP normalmente aberto, alcance de detecção de 3 mm, cabo de silicone de 5 m

Confirme que a temperatura ambiente prevista está entre 0 e 150 °C e que a alimentação está dentro de 10...35 V DC.
Verifique se a entrada do equipamento receptor aceita sinal PNP normalmente aberto e se a corrente da saída não excederá 120 mA.
Prepare o alojamento para a montagem embutida e a rosca M12 x 1; consulte o desenho dimensional antes de usinar ou fixar.
Instale o sensor sem exceder condições mecânicas não especificadas; use as duas porcas de fixação incluídas, quando adequadas à montagem.
Conecte os três fios conforme a identificação da ficha: BK preto, BN marrom e BU azul; valide a ligação elétrica no datasheet do fabricante.
Após energizar, teste a comutação com o objeto-alvo na distância de trabalho prevista e confirme o estado do sinal na entrada receptora.

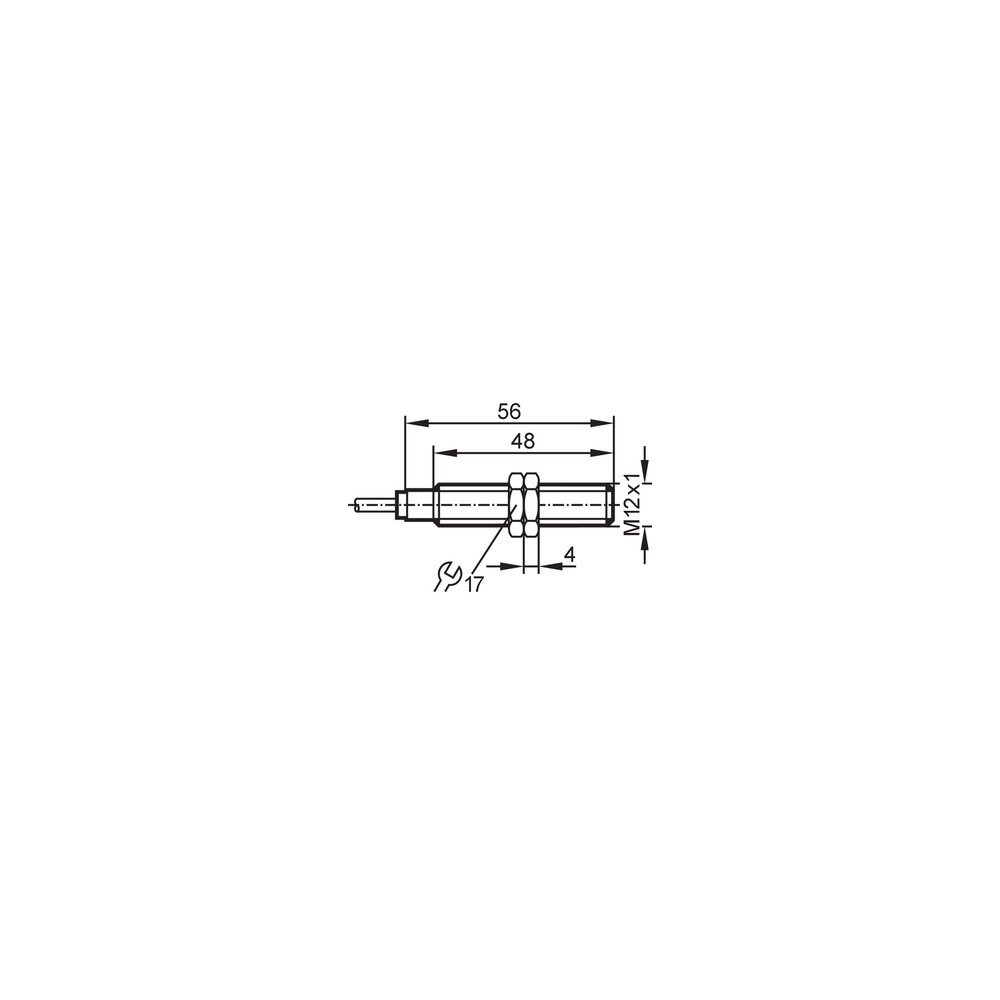

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não muda de estado quando o alvo se aproxima.	Alimentação fora da faixa, ligação incorreta dos condutores, entrada incompatível com PNP ou alvo fora da distância de trabalho.	Meça a alimentação no sensor, confira as cores dos fios e o tipo da entrada receptora; teste a detecção dentro da distância de trabalho informada.
O sinal comuta em uma distância menor que a esperada.	Material do alvo e respectivo fator de correção, distância de trabalho ou montagem podem influenciar o alcance efetivo.	Confira o material do alvo, compare o fator de correção correspondente e meça a distância entre a face ativa e o alvo.
O sensor apresenta comutação intermitente.	Conexão elétrica instável, interferência na instalação ou operação fora das condições especificadas.	Inspecione as conexões e a alimentação, verifique a condição dos cabos e confirme temperatura e distância de operação.
A saída permanece acionada ou não retorna ao estado esperado.	Alvo mantido na zona de detecção, interpretação incorreta da função normalmente aberta ou entrada do controlador configurada para lógica diferente.	Afaste o alvo, confirme no datasheet a função PNP normalmente aberta e observe diretamente o sinal na entrada receptora.

DOCUMENTAÇÃO TÉCNICA

Datasheet IF6074 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IF6074 e para que serve?

É um sensor indutivo de alta temperatura para detectar objetos metálicos sem contato. A ficha indica uso em áreas de alta temperatura e informa saída PNP normalmente aberta.

O IF6074 funciona com qualquer entrada de CLP?

Não necessariamente: a entrada deve aceitar sinal PNP normalmente aberto, e a alimentação deve estar dentro de 10...35 V DC. Confira também o limite de corrente da saída e os requisitos do módulo.

O que acompanha o produto?

A ficha informa duas porcas de fixação e uma unidade por embalagem. A conexão do sensor é um cabo de silicone de 5 m.

Ele serve para detectar plástico, madeira ou outros materiais não metálicos?

A ficha identifica o IF6074 como sensor indutivo, mas não declara detecção de materiais não metálicos. Para esses materiais, confirme a tecnologia adequada à aplicação.

Posso usar o IF6074 se preciso de saída NPN ou normalmente fechada?

Não: a versão descrita tem saída PNP normalmente aberta. Se o circuito exigir NPN ou normalmente fechada, procure uma configuração que corresponda a essa entrada.

O sensor parou de detectar: preciso trocar a peça?

Não conclua isso antes de verificar alimentação, ligação dos três fios, compatibilidade da entrada e distância do alvo. Confirme também se a instalação está dentro das condições especificadas.

A leitura fica instável ou muda conforme o alvo: o que devo conferir?

Verifique a distância de trabalho e o material do alvo, pois a ficha apresenta fatores de correção distintos para aço inoxidável, latão, alumínio e cobre. Inspecione também a alimentação e as conexões.

É melhor comprar o sensor avulso ou um kit?

O cadastro informa uma unidade por embalagem e duas porcas de fixação incluídas. Não há informação de kit ou de componentes adicionais; confira a lista de fornecimento antes de definir a compra.

Como devo instalar e ligar os fios?

Instale o corpo M12 x 1 na configuração embutida e consulte o desenho dimensional. A ficha identifica BK como preto, BN como marrom e BU como azul; valide a ligação completa no datasheet antes de energizar.

Há desenho dimensional para planejar a montagem?

Sim. O desenho em escala está disponível no link indicado na seção de documentos; use-o para conferir as dimensões antes de preparar o alojamento.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade para detecção indutiva; o IF6074 é indicado para detecção de objetos metálicos. (Ref.: Tipo de produto)

PNP

Tipo de saída de comutação especificado para o sensor; deve corresponder à entrada do equipamento receptor. (Ref.: Função elétrica — PNP)

Normalmente aberta

Função de saída declarada para o estado de comutação do sensor. (Ref.: Função de saída)

Montagem embutida

Configuração de montagem indicada para o sensor e considerada na especificação do alcance nominal. (Ref.: Montagem — embutido; alcance de detecção — 3 mm)

IP 65

Grau de proteção declarado para o invólucro; consulte o fabricante para os limites e condições de instalação aplicáveis. (Ref.: Grau de proteção — IP 65)
