IF6028 IFM - Sensor Analógico Indutivo Detecção de Posição IO-Link M12 0,2-2mm

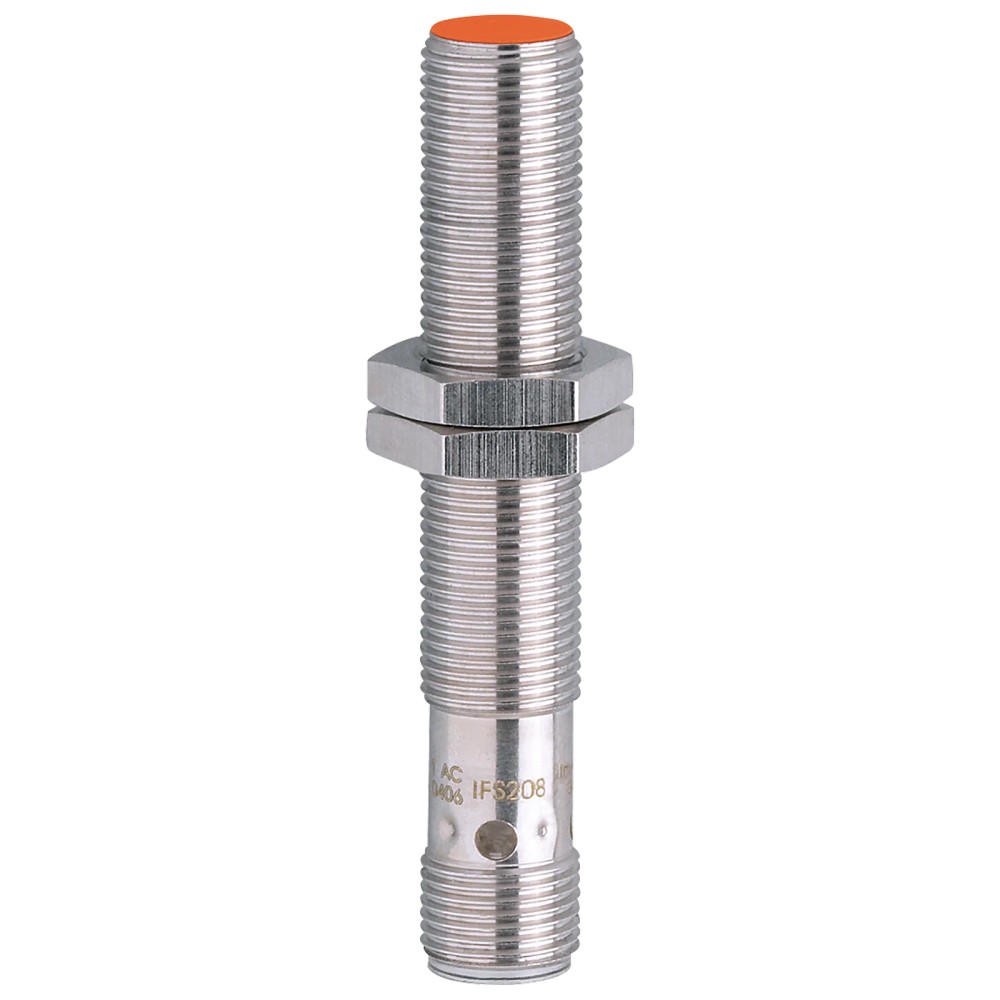

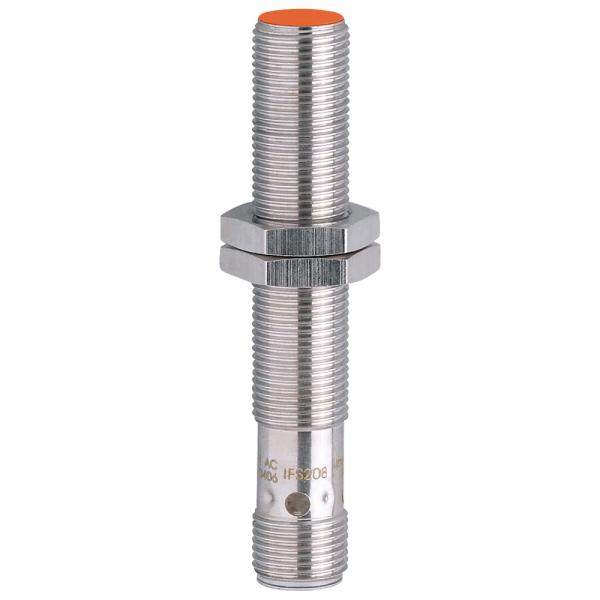

Imagem meramente ilustrativa

R$ 1.189,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IF6028
EAN: 4021179100830
NCM do produto: 85365090

Destaques do Produto Faixa de medição 0,2...mais

Fechar menu

Saiba mais sobre: "IF6028 IFM - Sensor Analógico Indutivo Detecção de Posição IO-Link M12 0,2-2mm"

Destaques do Produto

Faixa de medição

0,2 a 2 mm

Sinal analógico

4 a 20 mA

Interface

IO-Link; modo SIO

Saída de comutação

PNP/NPN parametrizável

Conexão

M12, codificação A, 4 contatos

Montagem e comprimento

Rosca M12 x 1; corpo de 70 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Analógico Indutivo IFM IF6028 com IO-Link, M12 x 1, alcance de medição de 0,2 a 2 mm

O IFM IF6028 é um sensor indutivo analógico para detectar a posição de alvos metálicos dentro de uma faixa de medição de 0,2 a 2 mm. Fornece saída de corrente linear de 4 a 20 mA e comunicação IO-Link; a função de saída PNP/NPN é parametrizável. Tem corpo roscado M12 x 1, comprimento de 70 mm e proteção IP65, IP66, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo analógico
Modelo	IF6028
Faixa de medição	0,2 a 2 mm
Saída analógica	4 a 20 mA, linear
Comunicação	IO-Link 1.1; modo SIO disponível
Saída de comutação	PNP/NPN, parametrizável
Conexão elétrica	M12, codificação A, 4 contatos
Dimensões	M12 x 1; comprimento de 70 mm
Proteção	IP65, IP66, IP67, IP68 e IP69K
Temperatura ambiente	-25 a 80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição analógica de posição ou distância de um alvo metálico dentro da faixa de 0,2 a 2 mm, respeitando as condições e o alvo de referência especificados pelo fabricante.
Aplicações que utilizem sinal de corrente de 4 a 20 mA ou comunicação IO-Link compatível com IEC 61131-9.
Instalações que aceitem corpo roscado M12 x 1, comprimento de 70 mm e conexão elétrica M12.

⚠ Considere outro se precisa de:

Aplicações que exijam medição fora da faixa de 0,2 a 2 mm.
Aplicações que exijam saída analógica diferente de 4 a 20 mA ou saída exclusivamente em tensão.
Aplicações com alvos não metálicos: a ficha identifica o equipamento como sensor indutivo, sem declarar detecção desses materiais.

APLICAÇÕES E USO

Uso comprovado pela especificação: detecção indutiva analógica de alvos metálicos dentro da faixa de 0,2 a 2 mm, com saída de corrente de 4 a 20 mA; a condição de referência declarada para a saída é aproximação frontal de alvo de aço St37 de 12 x 12 x 1 mm.
Uso possível, a validar na instalação: monitoramento de posição próxima de um alvo metálico em máquina ou dispositivo, quando a faixa necessária estiver dentro de 0,2 a 2 mm e o sistema de controle aceitar corrente de 4 a 20 mA ou IO-Link.
Em ambientes sujeitos a exposição compatível com os graus IP especificados, respeite também a faixa ambiente de -25 a 80 °C e as orientações do fabricante; os graus IP não substituem a validação das condições reais de instalação.
A ficha não declara detecção de alvos não metálicos nem desempenho para distâncias fora da faixa especificada. Os fatores de correção por material devem ser considerados ao avaliar alvos diferentes do aço de referência.

COMO ESCOLHER

Antes de comprar o Sensor Analógico Indutivo IFM IF6028 com IO-Link, M12 x 1, alcance de medição de 0,2 a 2 mm, verifique estes pontos:

Escolha o IF6028 quando

A aplicação requer detecção indutiva com sinal analógico de 4 a 20 mA em uma faixa de 0,2 a 2 mm, com opção de IO-Link e corpo M12 x 1.

Verifique a instalação antes da compra

Confirme espaço para o corpo de 70 mm, conexão M12 de codificação A com 4 contatos, alimentação DC de 15 a 30 V e disponibilidade de entrada compatível com 4 a 20 mA ou IO-Link.

Considere outra especificação quando

A faixa necessária exceder 0,2 a 2 mm, o alvo não for metálico ou a entrada do sistema não aceitar corrente de 4 a 20 mA nem IO-Link. A ficha não identifica um modelo alternativo específico.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor analógico indutivo com IO-Link	Identificação do princípio de detecção e da interface do modelo.
Modelo / SKU / Part Number	IF6028	Código do produto para identificação e seleção.
Marca	IFM / ifm electronic	Fabricante indicado na ficha.
GTIN	4021179100830	Identificador comercial do produto.
Categoria	Sensores indutivos / sensores analógicos	Classificação informada no cadastro.
Montagem	Embutido	Condição de montagem indicada na ficha.

Alimentação e dados elétricos
Tipo de corrente	DC	Tipo de alimentação.
Tensão de operação	15 a 30 V DC	Faixa de alimentação especificada.
Consumo de corrente	Menor que 30 mA	Consumo informado pelo fabricante.
Classe de proteção elétrica	II	Classe indicada na ficha.
Proteção contra sobrecarga	Sim	Recurso de proteção informado.
Proteção contra curto-circuitos	Sim	Recurso de proteção informado.
Proteção contra inversão de polaridade	Sim	Recurso de proteção informado.

Saídas e faixa de medição
Alcance de medição	0,2 a 2 mm	Faixa especificada para a medição.
Saída analógica	4 a 20 mA, linear	Corrente de saída; inclinação de 8,889 mA/mm, conforme a ficha.
Condição de referência da saída analógica	Aproximação frontal; alvo de aço St37 de 12 x 12 x 1 mm	Condição de alvo declarada para a especificação da saída.
Erro de linearidade da saída analógica	±1% do valor da faixa de medição final	Desvio especificado pelo fabricante.
Repetibilidade da saída analógica	±1% do valor da faixa de medição final	Precisão de repetibilidade especificada.
Derivação de temperatura	±5% do valor da faixa de medição final	Desvio indicado na ficha.
Coeficiente de temperatura	±0,15%/K do MEW	Coeficiente térmico conforme a designação da ficha.
Saída de comutação	PNP/NPN, parametrizável	Função elétrica configurável.
Configuração da saída	Abertura/fechamento, parametrizável	Comportamento de saída configurável.
Ponto de comutação IO-Link	0,38 a 1,87 mm	Faixa de ajuste informada para o ponto de comutação IO-Link.
Histerese	3 a 15% de Sr	Histerese indicada na ficha.
Queda de tensão máxima da saída de comutação DC	2,5 V	Limite elétrico especificado.
Corrente constante máxima da saída de comutação DC	100 mA	Limite de corrente especificado para a saída de comutação.
Carga máxima	500 Ω; com Ub ≤18 V, carga máxima ≤400 Ω	Limite de carga informado; observar a condição de tensão indicada.

Tempos e frequência
Frequência de comutação DC	200 Hz	Frequência especificada para comutação DC.
Tempo de resposta	Menor que 10 ms	Tempo de resposta informado.
Tempo mínimo do ciclo do processo IO-Link	3,2 ms	Ciclo mínimo especificado para o processo IO-Link.

Interfaces e dados IO-Link
Interface de comunicação	IO-Link	Interface digital do sensor.
Revisão IO-Link	1.1	Versão declarada na ficha.
Padrão SDCI	IEC 61131-9	Norma de referência indicada.
Tipo de transferência	COM2, 38,4 kBaud	Taxa e modo de transferência especificados.
Modo SIO	Sim	Operação SIO disponível.
Classe de porta master exigida	A	Classe exigida para conexão IO-Link.
DeviceID suportado	Modo de operação default: DeviceID 1205	Identificação declarada para o modo padrão.
Dados cíclicos de processo	Valor do processo (16 bit); estado do dispositivo (4 bit); informação de comutação binária (2 bit)	Conteúdo de processo cíclico informado.
Funções IO-Link acíclicas	Contador de ciclos de comutação; ativador de contador de ciclos; contador de horas de operação; temperatura interna; indicação específica da aplicação	Parâmetros e dados acíclicos listados na ficha.
Perfil IO-Link	Smart Sensor - SSP 0 Generic Profiled Sensor; Common - I&D Identification and Diagnosis; Function Multiple switching signal; Function Teach channel	Perfis e funções declarados.

Conexões e dados mecânicos
Conexão elétrica	1 x M12, codificação A, 4 contatos	Conector elétrico especificado; consultar o desenho ou datasheet para atribuição dos contatos.
Número de fios	3 fios	Configuração indicada na ficha.
Designação da rosca	M12 x 1	Rosca do corpo para montagem.
Dimensões	M12 x 1; comprimento de 70 mm	Dimensão mecânica declarada.
Invólucro	Formato de rosca	Forma construtiva especificada.
Torque máximo de aperto	7 Nm	Limite de aperto informado.
Material do invólucro	Latão revestido com bronze branco	Material indicado para o invólucro.
Material da face ativa	PBT laranja	Material informado para a face ativa.
Material da janela dos LEDs	PEI	Material indicado na ficha.
Material das porcas de fixação	Latão revestido com bronze branco	Material das porcas fornecidas.
Peso	30 g	Peso informado no cadastro técnico.
Material incluído	2 porcas de fixação	Itens incluídos conforme a ficha.

Condições ambientais e proteção
Temperatura ambiente	-25 a 80 °C	Faixa de operação informada.
Grau de proteção	IP65, IP66, IP67, IP68 e IP69K	Graus de proteção declarados; aplicar conforme condições de instalação e especificações completas do fabricante.
Fator de correção por material	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2	Fatores informados para os materiais de alvo.
Alteração rápida de temperatura	EN 60068-2-14; TA = -25 °C; TB = 80 °C; t1 = 30 min; t2 < 10 s; 50 ciclos	Condição de ensaio declarada.
Resistência a choques	EN 60068-2-27 Ea, 100 g, 11 ms, meio seno; 3 choques em cada direção dos 3 eixos	Condição de ensaio especificada.
Resistência duradoura ao choque	EN 60068-2-27, 40 g, 6 ms; 4.000 choques em cada direção dos 3 eixos	Condição de ensaio especificada.
Estabilidade de vibração	EN 60068-2-6 Fc, 20 g, 10 a 3.000 Hz; 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos	Condição de ensaio declarada.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Valores e normas de ensaio listados na ficha.
Certificação UL	Ta: -25 a 60 °C; enclosure type 1; fontes de alimentação Limited Voltage/Current; aprovação UL A023; arquivo E174191	Condições e identificadores UL transcritos da ficha.

Indicação visual e proteção operacional
Indicadores LED	Alvo na área de medição: 4 LEDs amarelos acesos; alvo fora da área de medição: 4 LEDs amarelos piscando	Comportamento visual informado.
Proteção contra sobrecarga	Sim	Proteção elétrica declarada para o produto.

Dados de ciclo de vida e fornecimento
MTTF	217 anos	Valor indicado no cadastro; não equivale a uma garantia de vida útil.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1, padrão SDCI IEC 61131-9, transferência COM2 a 38,4 kBaud; requer classe A de porta master.

• Modo SIO disponível.

• Sinal analógico de corrente de 4 a 20 mA; a entrada do controlador deve aceitar essa faixa de corrente.

Conexões

Elétrica Conector M12, codificação A, 4 contatos; sensor de 3 fios, alimentação DC de 15 a 30 V. Saída analógica de 4 a 20 mA e saída de comutação PNP/NPN parametrizável. Confirmar atribuição dos pinos no datasheet antes de ligar.

Processo Conexão de processo mecânica por corpo roscado M12 x 1, montagem embutida; comprimento de 70 mm. Não confundir essa rosca de montagem com a conexão elétrica M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Master IO-Link com porta classe A, IEC 61131-9 e comunicação COM2	✓	A ficha especifica IO-Link 1.1, COM2 a 38,4 kBaud e classe A de porta master exigida.
Entrada analógica de corrente compatível com 4 a 20 mA	✓	A saída analógica é de 4 a 20 mA, linear.
Sistema com alimentação DC entre 15 e 30 V	✓	Essa é a faixa de tensão de operação especificada.
Instalação que exige corpo roscado M12 x 1 e comprimento de 70 mm	✓	Essas dimensões mecânicas constam na ficha.
Medição de alvo fora da faixa de 0,2 a 2 mm	✗	A faixa de medição especificada é de 0,2 a 2 mm.
Instalação em que a conexão elétrica exigida não seja M12, codificação A, 4 contatos	✗	A conexão elétrica especificada é M12, codificação A, com 4 contatos.
Aplicação que exige exclusivamente saída analógica em tensão	✗	A saída analógica especificada é de corrente, 4 a 20 mA; não há saída analógica em tensão informada.

INSTALAÇÃO

Como instalar o Sensor Analógico Indutivo IFM IF6028 com IO-Link, M12 x 1, alcance de medição de 0,2 a 2 mm

Confirme que a faixa de posição necessária está entre 0,2 e 2 mm e que o alvo é metálico; consulte os fatores de correção por material no datasheet.
Verifique o espaço de montagem para corpo roscado M12 x 1 e comprimento de 70 mm, além da condição de montagem embutida indicada.
Instale mecanicamente sem exceder o torque máximo de aperto de 7 Nm.
Confirme que a alimentação disponível é DC de 15 a 30 V e que a entrada do sistema aceita 4 a 20 mA ou IO-Link, conforme o modo de uso.
Conecte pelo M12 de codificação A com 4 contatos; determine a função de cada contato pelo datasheet antes de energizar. Não deduza o pinout apenas pela quantidade de contatos.
Parametrize a função PNP/NPN e a configuração de abertura/fechamento conforme a aplicação; valide a leitura e a indicação dos LEDs após a instalação.

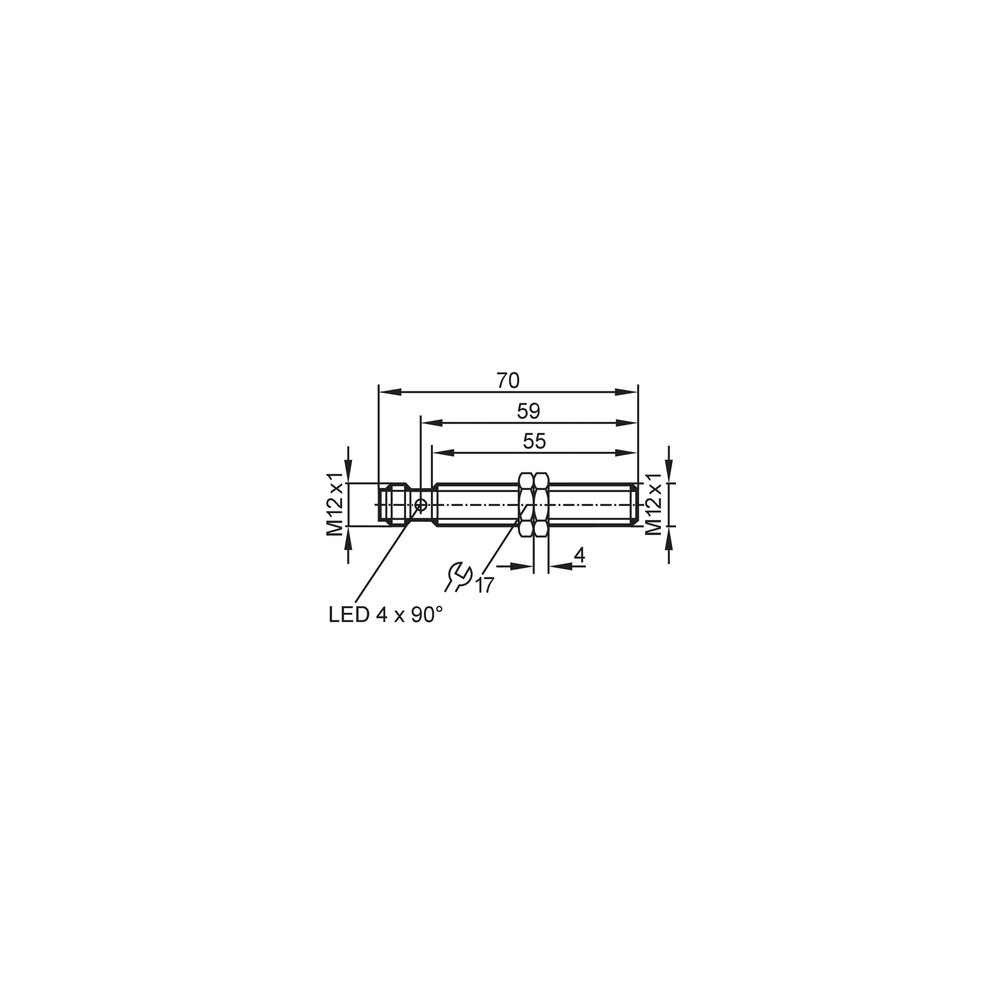

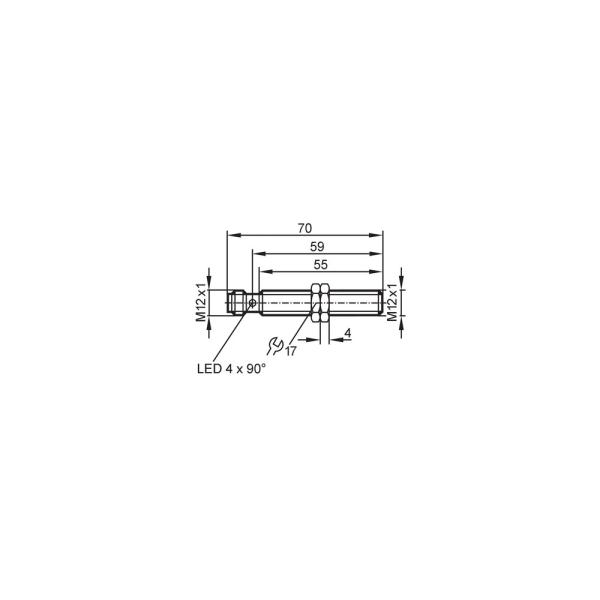

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A leitura analógica não varia como esperado com o movimento do alvo.	Alvo fora da faixa de 0,2 a 2 mm, material com fator de correção diferente do aço de referência ou montagem/alinhamento incompatível com a condição de medição.	Verifique a distância e o material do alvo, compare o fator de correção informado na ficha e confira a montagem e a aproximação frontal descrita para a condição de referência.
O controlador não recebe sinal de corrente ou apresenta leitura fora da escala.	Entrada configurada para tipo de sinal diferente de 4 a 20 mA, alimentação fora de 15 a 30 V DC ou ligação incorreta no conector.	Meça a alimentação, confirme a configuração da entrada do controlador e confira a atribuição dos contatos no datasheet antes de alterar a ligação.
O master não reconhece o sensor em IO-Link.	Porta master incompatível com a classe A exigida, configuração de comunicação diferente de IO-Link 1.1/COM2 ou parametrização incorreta do dispositivo.	Confirme a classe A da porta, a revisão e a taxa de comunicação suportadas pelo master e consulte o DeviceID padrão 1205 e o datasheet.
A saída de comutação não atua no estado esperado.	Tipo PNP/NPN ou função abertura/fechamento parametrizados de forma diferente da lógica do controlador; a carga também pode exceder o limite especificado.	Confira a parametrização, a lógica da entrada e a carga conectada; respeite a corrente constante máxima de 100 mA e a queda de tensão máxima de 2,5 V.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IF6028 em português (Datasheet) Desenho em escala IF6028 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IF6028 e para que tipo de medição serve?

É um sensor indutivo analógico com IO-Link para detectar posição de alvos metálicos na faixa de 0,2 a 2 mm. A saída analógica é de 4 a 20 mA.

O que acompanha o sensor?

A ficha informa duas porcas de fixação como material incluído. Não há outro acessório listado no contexto do produto.

Posso usar o IF6028 para medir plástico ou madeira?

A ficha especifica um sensor indutivo e não declara detecção de alvos não metálicos. Para esses materiais, selecione uma tecnologia cuja ficha declare compatibilidade com o alvo.

Ele atende uma aplicação que precisa medir acima de 2 mm?

Não dentro da faixa especificada: o alcance de medição informado é de 0,2 a 2 mm. A ficha não declara operação de medição acima desse limite.

A saída analógica é em tensão ou corrente?

É uma saída de corrente linear de 4 a 20 mA. A ficha não informa uma saída analógica em tensão.

O que verificar se o controlador não mostra a distância?

Confirme primeiro se a entrada está configurada para 4 a 20 mA, se a alimentação está entre 15 e 30 V DC e se a ligação segue o datasheet. Verifique também se o alvo está na faixa de medição.

Por que a comunicação IO-Link não conecta?

Verifique se o master usa porta classe A e se a configuração corresponde a IO-Link 1.1, COM2 a 38,4 kBaud. Consulte também a identificação padrão DeviceID 1205.

Devo comprar o sensor avulso ou um kit de conexão?

A ficha informa uma peça por embalagem e inclui duas porcas de fixação, mas não lista cabo ou kit de conexão. Confirme separadamente o cabo M12 necessário para a instalação.

Quando escolher este modelo em vez de um sensor indutivo de comutação?

Escolha o IF6028 quando precisar da medição analógica de 4 a 20 mA em 0,2 a 2 mm ou da comunicação IO-Link. Se a aplicação precisar apenas de outro tipo de saída ou de uma faixa diferente, compare os requisitos com a ficha de outro modelo; não há alternativa específica identificada aqui.

Como instalar e apertar o sensor sem exceder o limite?

Monte o corpo roscado M12 x 1 e não ultrapasse o torque máximo especificado de 7 Nm. Antes de energizar, confirme a atribuição dos contatos M12 no datasheet.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação do sensor para troca de dados cíclicos e acíclicos com um master compatível. (Ref.: IO-Link 1.1; IEC 61131-9)

Saída analógica 4 a 20 mA

Sinal de corrente linear usado para representar o valor medido dentro da faixa especificada. (Ref.: 4 a 20 mA; inclinação de 8,889 mA/mm)

PNP/NPN

Tipos de função elétrica da saída de comutação, selecionáveis por parametrização neste modelo. (Ref.: função elétrica PNP/NPN parametrizável)

Grau de proteção IP

Classificação declarada para a proteção do invólucro sob condições definidas pelas normas aplicáveis. (Ref.: IP65, IP66, IP67, IP68 e IP69K)

Fator de correção

Fator associado ao material do alvo e informado para considerar sua influência na aplicação. (Ref.: aço 1; aço inoxidável 0,7; latão 0,4; alumínio 0,3; cobre 0,2)
