Sensor Indutivo IFM IF5937 M12

Pré-visualizar: IF5937 IFM - Sensor Indutivo IFM Automação Industrial M12 7mm PNP/NPN IP68

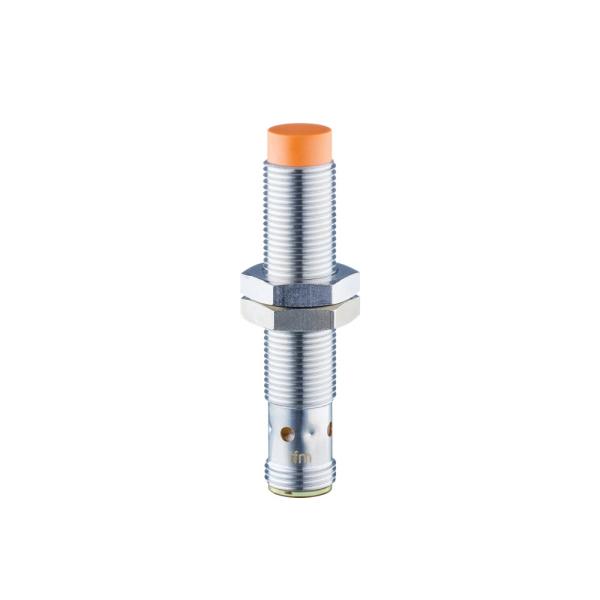

IF5937 IFM - Sensor Indutivo IFM Automação Industrial M12 7mm PNP/NPN IP68

Imagem meramente ilustrativa

R$ 830,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IF5937
EAN: 4021179099974
NCM do produto: 85365090

Destaques do Produto Alcance nominal 7 mm;...mais

Fechar menu

Saiba mais sobre: "IF5937 IFM - Sensor Indutivo IFM Automação Industrial M12 7mm PNP/NPN IP68"

Destaques do Produto

Alcance nominal

7 mm; montagem não embutida

Saída

PNP/NPN; abertura/fechamento selecionável

Alimentação

10...30 V DC

Conexão

M12, codificação A, 2 contatos

Proteção

IP68; aplicação coolant

Frequência de comutação

500 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo IFM IF5937, M12 x 1, alcance de 7 mm, PNP/NPN, IP68

O IF5937 é um sensor indutivo para detectar objetos metálicos sem contato em aplicações de automação industrial. Possui alcance nominal de 7 mm, saída PNP/NPN selecionável e conexão elétrica M12. Seu grau de proteção informado é IP68, com aplicação indicada para coolant.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Sensor indutivo
Modelo	IF5937
Alcance de detecção	7 mm; montagem não embutida
Função de saída	PNP/NPN; abertura/fechamento selecionável
Alimentação	10...30 V DC
Conexão elétrica	1 x M12, codificação A, 2 contatos dourados
Grau de proteção	IP68; aplicação indicada: coolant
Frequência de comutação	500 Hz
Temperatura ambiente	-25...70 °C
Dimensões	M12 x 1; comprimento de 60 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em sistemas de automação industrial, dentro do alcance e das condições elétricas e ambientais especificadas.
Aplicações com coolant, conforme a indicação de aplicação e o grau de proteção informados na ficha.
Instalações que aceitem sensor cilíndrico M12 x 1, montagem não embutida e conexão elétrica M12.

⚠ Considere outro se precisa de:

Não especificar se a instalação exige montagem embutida: o IF5937 é indicado como não embutido.
Não especificar se a alimentação disponível estiver fora de 10...30 V DC.
Não especificar para detectar objetos não metálicos por princípio indutivo; a ficha identifica o produto como sensor indutivo.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante no anúncio: detecção indutiva em contexto de coolant; respeitar a temperatura ambiente especificada de -25...70 °C e os limites de instalação do datasheet.
Possibilidade de uso em automação industrial para detectar objetos metálicos a até 7 mm, desde que a montagem seja não embutida e o material do alvo seja considerado pelos fatores de correção listados. Esta aplicação é uma inferência baseada nas características do sensor.
A frequência de comutação informada é 500 Hz; confirme se ela atende à velocidade e ao ciclo da máquina. A ficha não detalha distância de instalação entre sensores ou geometria mínima do alvo.

COMO ESCOLHER

Antes de comprar o Sensor indutivo IFM IF5937, M12 x 1, alcance de 7 mm, PNP/NPN, IP68, verifique estes pontos:

Escolha o IF5937 quando

A aplicação exigir detecção indutiva com alcance nominal de 7 mm, montagem não embutida, saída PNP/NPN selecionável, alimentação de 10...30 V DC e conexão M12.

Avalie outra especificação quando

O projeto exigir montagem embutida, alcance diferente, alimentação fora da faixa indicada ou uma conexão elétrica diferente. Confirme os requisitos da aplicação e a configuração de saída no datasheet antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação do produto na ficha.
Modelo / SKU	IF5937	Código de identificação do sensor.
Aplicação indicada	Coolant	Aplicação explicitamente indicada no anúncio.
Aplicação de catálogo	Aplicações industriais / automação industrial	Contexto de uso registrado no catálogo.
Alcance aumentado	Sim	Característica especial informada no catálogo; o alcance nominal é 7 mm.

Dados elétricos
Tipo de tensão	DC	Tipo de alimentação indicado.
Tensão de operação	10...30 V DC	Faixa de operação especificada.
Consumo de corrente	Corrente de saída mínima: 4 mA	Valor informado no catálogo para a corrente de saída mínima.
Corrente residual máxima	1 mA	Limite informado para a corrente residual.
Proteção contra curto-circuito	Sim; por impulso	Proteção indicada na ficha; versão por impulso.
Proteção contra sobrecarga	Sim	Proteção informada no catálogo.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Queda de tensão máxima da saída DC	4,6 V	Limite informado para a saída de comutação DC.
Corrente máxima constante da saída de comutação DC	100 mA	Limite indicado no catálogo.
Classe de proteção elétrica	II	Classe informada na ficha.

Saídas e comutação
Função de saída	PNP/NPN	Tipo de saída informado; confirme a configuração aplicável no datasheet.
Função elétrica	Abertura/fechamento, selecionável	Comportamento de saída indicado no anúncio.
Frequência de comutação DC	500 Hz	Frequência especificada para operação DC.

Faixa de detecção e desvios
Alcance de detecção	7 mm	Alcance nominal informado.
Montagem	Não embutido	Condição de instalação especificada.
Distância real de comutação Sr	7 ± 10 % mm	Valor real de comutação indicado na ficha.
Distância de trabalho	0...5,7 mm	Faixa de trabalho informada no catálogo.
Histerese	3...15 % de Sr	Intervalo especificado em relação à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação indicada em relação a Sr.
Fator de correção por material	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,5; cobre: 0,4	Fatores informados para os materiais listados; considerar ao avaliar a detecção.

Condições ambientais e proteção
Temperatura ambiente	-25...70 °C	Faixa de temperatura ambiente especificada.
Grau de proteção	IP68	Grau informado no anúncio e no catálogo.
Aplicação associada à proteção	Coolant	Indicação de aplicação registrada; não amplia por si só as condições ambientais especificadas.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-5: Surge 0,5 kV linha a linha, Ri 2 Ohm; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Valores e referências de ensaio transcritos dos dados do catálogo; consultar datasheet para condições completas.

Conexões e montagem
Designação da rosca	M12 x 1	Rosca e dimensão mecânica do sensor.
Dimensões	M12 x 1 / comprimento 60 mm	Dimensão indicada no anúncio.
Conexão elétrica	1 x M12; codificação A; 2 contatos dourados	Tipo de conexão elétrica especificado.
Torque máximo de aperto	7 Nm	Limite máximo informado para o aperto.
Elementos de fixação	2 porcas de fixação	A ficha informa duas porcas incluídas.

Materiais e construção
Invólucro	Latão revestido com bronze branco	Material indicado para o invólucro.
Face ativa	PBT laranja	Material indicado para a face ativa.
Janela dos LEDs	PEI	Material indicado para a janela dos LEDs.
Porcas de fixação	Latão revestido com bronze branco	Material indicado para as porcas de fixação.

Displays e ajuste
Auxílio de ajuste óptico	Sim	Recurso indicado na ficha.
Display de ajuste adicional	1 x LED vermelho	Indicador informado no catálogo.
Display de status de chaveamento	4 x LED amarelo, a cada 90°	Indicadores de status informados no catálogo.

Dados físicos e confiabilidade
Peso	28,3 g	Peso indicado no catálogo.
MTTF	1428 anos	Valor de MTTF informado no catálogo; não representa garantia ou vida útil assegurada.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

Identificação regulatória
NCM	8536.50.90	Código fiscal informado no catálogo.

COMPATIBILIDADE

Comunicação

• Saída de comutação PNP/NPN; não há protocolo de comunicação digital informado na ficha.

Conexões

Elétrica Conexão elétrica 1 x M12, codificação A, com 2 contatos dourados. Alimentação de 10...30 V DC. Saída PNP/NPN selecionável; a pinagem detalhada deve ser confirmada no datasheet do fabricante.

Processo Não possui conexão de processo informada; é um sensor roscado M12 x 1, com comprimento de 60 mm e montagem não embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Instalação com alimentação DC entre 10 e 30 V e conexão elétrica M12 compatível	✓	A faixa de tensão e a conexão M12 constam na ficha; a compatibilidade da pinagem deve ser verificada no datasheet.
Aplicação que requer saída PNP ou NPN e função de abertura/fechamento selecionável	✓	A ficha informa saída PNP/NPN e função abertura/fechamento selecionável.
Montagem embutida na superfície metálica	✗	A montagem especificada para o produto é não embutida.
Detecção de objetos não metálicos por princípio indutivo	✗	A ficha identifica o produto como sensor indutivo; não informa detecção de objetos não metálicos.
Uso em coolant dentro dos limites ambientais informados	✓	Coolant é a aplicação indicada e a proteção informada é IP68; temperatura ambiente especificada de -25...70 °C.

INSTALAÇÃO

Como instalar o Sensor indutivo IFM IF5937, M12 x 1, alcance de 7 mm, PNP/NPN, IP68

Confirme no projeto a tensão DC de alimentação, dentro da faixa de 10...30 V, e o tipo de saída requerido.
Verifique que o espaço de montagem acomoda o corpo roscado M12 x 1, com comprimento de 60 mm, e que a instalação será não embutida.
Considere o material do alvo e aplique os fatores de correção informados para estimar a distância de detecção aplicável.
Fixe o sensor usando as porcas fornecidas e não exceda o torque máximo de 7 Nm.
Conecte o sensor a uma conexão M12 compatível; confira a codificação, os contatos e a pinagem no datasheet antes de energizar.
Após a instalação, valide o estado de comutação e os indicadores LED na condição real de operação.

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Alvo fora da distância de trabalho, material com fator de correção menor que 1 ou alimentação fora da faixa de operação.	Meça a alimentação nos terminais, aproxime o alvo dentro da faixa de trabalho informada e confira o material e o fator de correção correspondente.
A entrada do controlador permanece inativa apesar de o sensor indicar chaveamento.	Incompatibilidade entre a configuração PNP/NPN do sensor e o tipo de entrada do controlador, ou ligação incorreta.	Confirme a configuração da saída e compare a pinagem e o tipo de entrada com o datasheet e o esquema elétrico do controlador.
Comutação instável ou ponto de acionamento variável.	Distância de instalação próxima ao limite de detecção, variação do alvo ou montagem inadequada para sensor não embutido.	Verifique a distância entre face ativa e alvo, a posição de montagem e a estabilidade do alvo; compare o resultado com os valores de alcance e histerese especificados.
O sensor deixa de operar após a ligação elétrica.	Curto-circuito, sobrecarga, inversão de polaridade ou conexão incompatível; a ficha informa proteções, mas não elimina a necessidade de verificar a instalação.	Desenergize o circuito, inspecione o conector e a pinagem no datasheet e verifique tensão, polaridade e carga antes de religar.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IF5937 em português (Datasheet) Desenho em escala do IF5937 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IF5937 e para que serve?

É um sensor indutivo IFM para detectar objetos metálicos sem contato em automação industrial. A ficha indica alcance de 7 mm, saída PNP/NPN e aplicação em coolant.

O que acompanha o sensor?

A ficha informa duas porcas de fixação e uma peça por embalagem. Não há outros acessórios listados.

Posso instalar o IF5937 embutido em metal?

Não; a ficha especifica montagem não embutida. Para montagem embutida, selecione um produto cuja ficha declare explicitamente essa condição.

Ele detecta plástico, madeira ou outros materiais não metálicos?

A ficha identifica o IF5937 como sensor indutivo e fornece fatores de correção para metais; não especifica detecção de materiais não metálicos. Verifique a tecnologia exigida para esse tipo de alvo.

O sensor está energizado, mas não detecta o alvo: o que verifico antes de trocar?

Confira primeiro a alimentação de 10...30 V DC, a distância do alvo e o material detectado. Considere também os fatores de correção por material indicados na ficha.

A saída do sensor muda, mas o CLP não reconhece o sinal. Qual pode ser a causa?

Uma causa possível é incompatibilidade entre a saída PNP/NPN configurada e a entrada do controlador, ou erro de pinagem. Compare as ligações com o datasheet do sensor e o esquema do controlador.

É melhor comprar este sensor ou um modelo com outro alcance?

Escolha o IF5937 quando 7 mm de alcance nominal e montagem não embutida atenderem à aplicação. Se o projeto exigir outra distância ou montagem embutida, compare com um modelo cuja ficha confirme esses requisitos.

A conexão M12 garante compatibilidade com qualquer cabo ou entrada?

Não necessariamente; a ficha informa M12, codificação A e 2 contatos, mas a compatibilidade também depende da pinagem e do circuito. Confira esses dados no datasheet e no equipamento conectado.

Que cuidados devo ter ao instalar o sensor?

Use montagem não embutida, considere o material do alvo e não exceda 7 Nm de torque. Verifique a pinagem antes de energizar e valide a comutação na aplicação.

O IF5937 pode operar em qualquer temperatura ou fluido?

A temperatura ambiente especificada é de -25...70 °C e a aplicação indicada é coolant, com grau de proteção IP68. Para outros fluidos ou condições, confirme a adequação no datasheet do fabricante.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo; a ficha do IF5937 apresenta fatores de correção para diferentes metais.

Alcance de detecção

Distância nominal associada à detecção do alvo, sujeita às condições e aos desvios especificados pelo fabricante.

Distância real de comutação identificada na ficha, usada como referência para tolerâncias e histerese.

Histerese

Diferença entre os pontos de comutação durante a aproximação e o afastamento do alvo, expressa aqui como percentual de Sr.

IP68

Grau de proteção indicado para o invólucro; as condições de ensaio e aplicação devem ser consultadas na documentação do fabricante.
