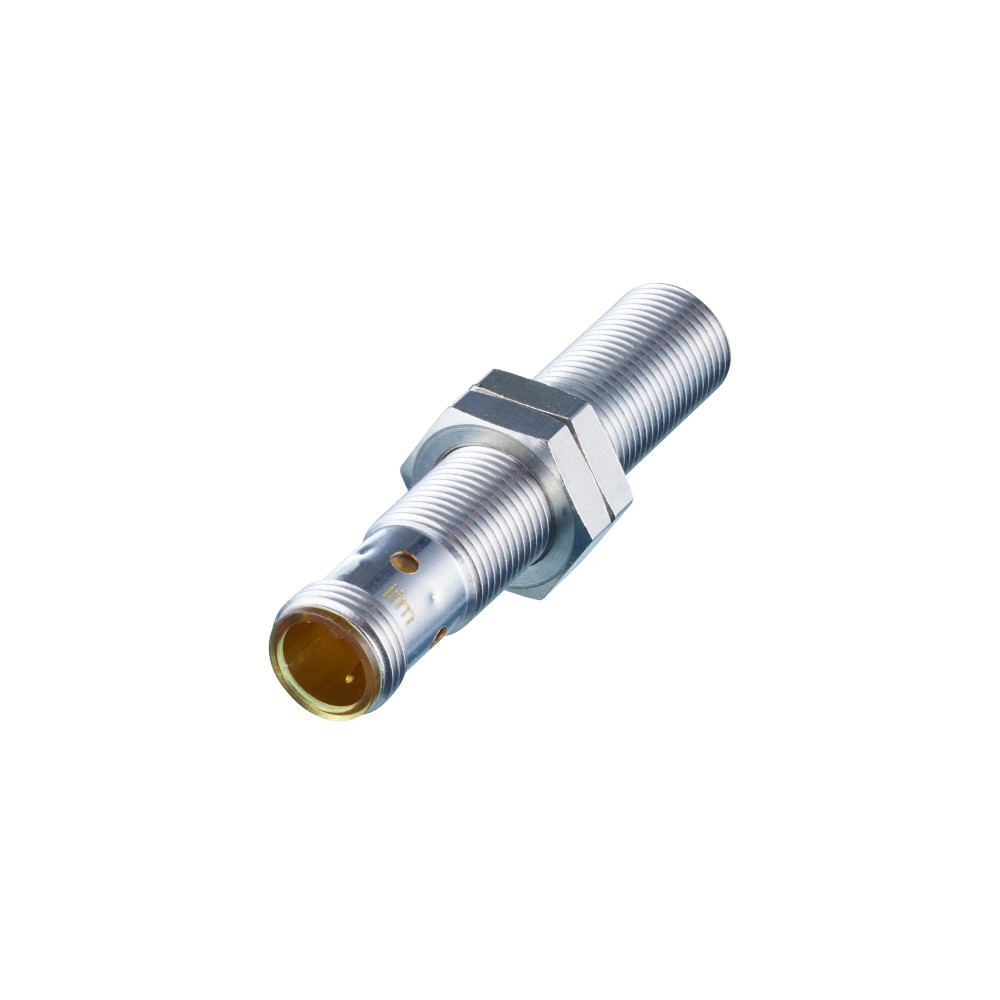

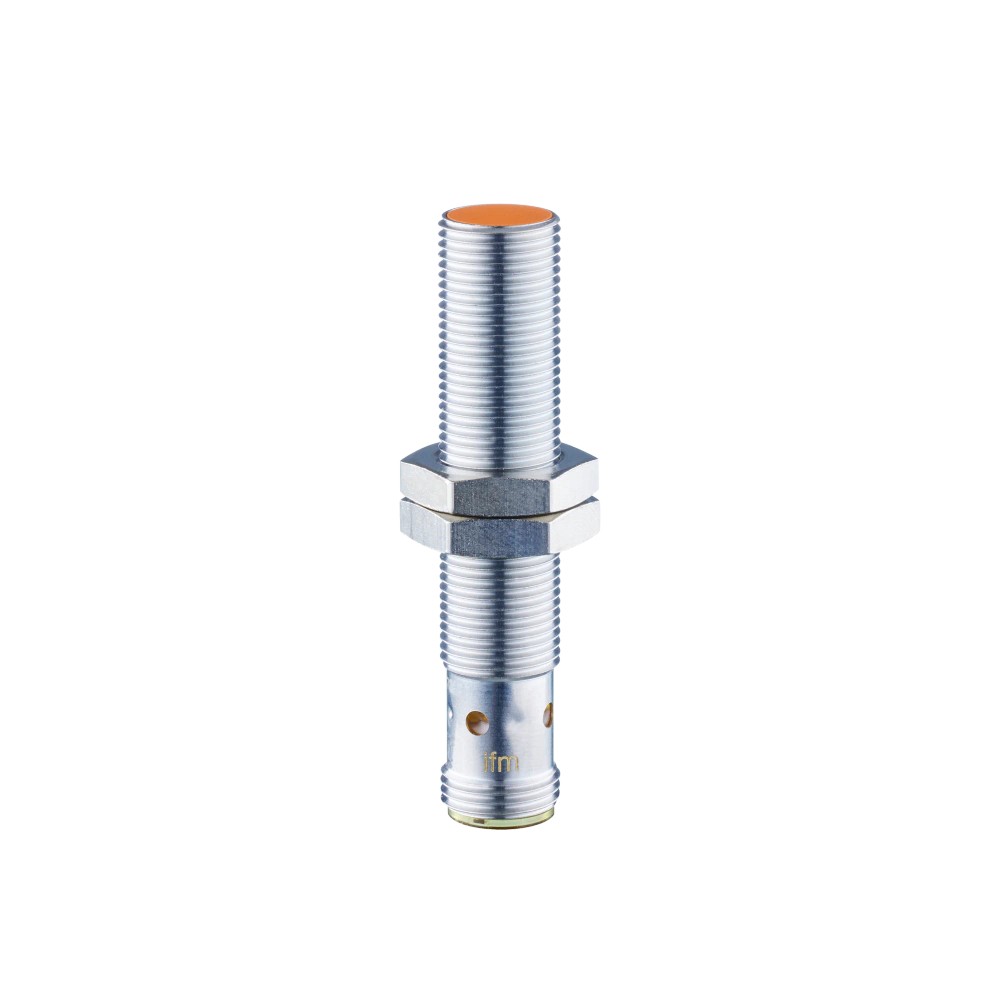

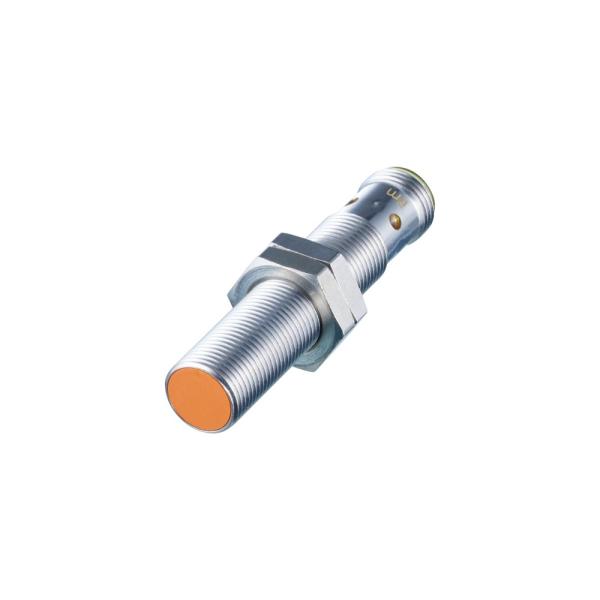

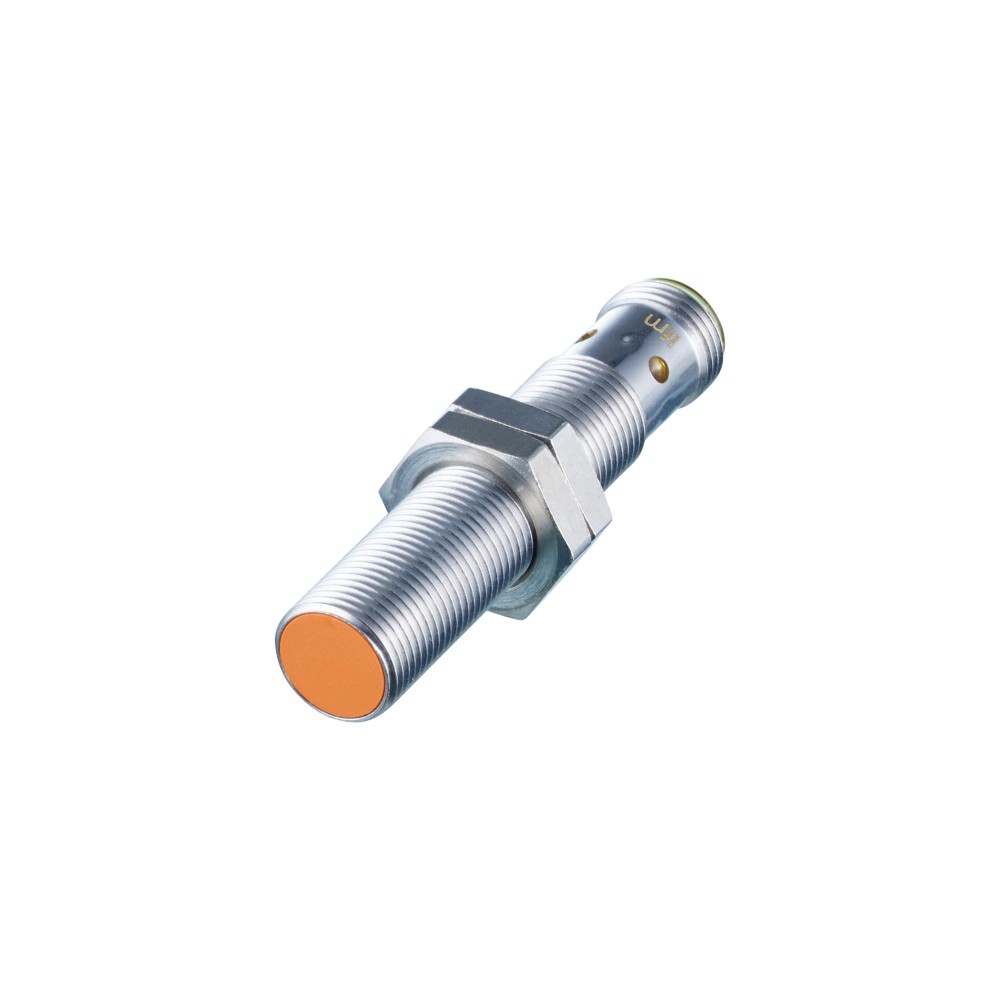

Imagem meramente ilustrativa
Imagem meramente ilustrativa
Imagem meramente ilustrativa
Imagem meramente ilustrativa
Imagem meramente ilustrativa
- Referência do fabricante: IF5936
- EAN: 4021179099967
- NCM do produto: 85365090
Destaques do Produto
Tipo de Rosca
M12 x 1...mais
Saiba mais sobre: "IF5936 IFM - Sensor Indutivo IFM Automação Industrial M12 4mm PNP/NPN IP68"
Destaques do Produto
Tipo de Rosca
M12 x 1
Alcance de Detecção
4 mm
Saída
PNP/NPN selecionável
Grau de Proteção
IP 68
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o Sensor Indutivo IFM IF5936 M12 4mm PNP/NPN IP68
O sensor indutivo IFM IF5936 é um dispositivo compacto M12 projetado para detecção precisa de objetos metálicos em ambientes industriais, incluindo aplicações com presença de fluidos refrigerantes. Ele oferece uma detecção confiável com alcance de 4 mm e possui saída de comutação PNP/NPN selecionável. Sua construção em latão revestido com bronze branco e proteção IP68 garantem alta durabilidade em condições operacionais severas.
PRINCIPAIS ESPECIFICAÇÕES
| SKU | IF5936 |
| Alcance | 4 mm (embutido) |
| Tensão | 10-30V DC |
| Saída | PNP/NPN selecionável |
| Conexão | M12 |
| Proteção | IP 68 |
| Material | Latão revestido (Bronze Branco) |
| Frequência | 700 Hz |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Automação industrial geral
- Sistemas com uso de fluidos refrigerantes (Coolant)
- Aplicações que exigem flexibilidade de saída PNP/NPN
⚠ Considere outro se precisa de:
- Ambientes com substâncias químicas que corroem bronze branco
- Detecção de materiais não metálicos
- Distâncias operacionais superiores a 4 mm (zona nominal)
APLICAÇÕES E USO
- Detecção de presença em linhas de montagem automotiva
- Monitoramento de peças metálicas em tornos e centros de usinagem com presença de fluido refrigerante
- Posicionamento de atuadores e válvulas em sistemas pneumáticos
- Automação geral de máquinas e equipamentos que exigem detecção sem contato
COMO ESCOLHER
Antes de comprar o Sensor Indutivo IFM IF5936 M12 4mm PNP/NPN IP68, verifique estes pontos:
Escolha este modelo se...
Você precisa de um sensor versátil (PNP/NPN) com alta resistência a fluidos industriais em um invólucro padrão M12 e montagem embutida.
Busque alternativa se...
Seu ambiente exige detecção superior a 4 mm, se o objeto a ser detectado não for metálico, ou se a aplicação requer conexão tipo cabo fixo em vez de conector M12.
ESPECIFICAÇÕES TÉCNICAS
| Dados Elétricos | ||
|---|---|---|
| Tipo de corrente | DC | Tensão de operação contínua |
| Tensão de operação | 10...30 V DC | Faixa de alimentação permitida |
| Proteção contra curto-circuito | Sim | Segurança contra falhas elétricas |
| Entradas/Saídas | ||
|---|---|---|
| Saída de comutação | PNP/NPN | Configurável pelo usuário |
| Frequência de comutação | 700 Hz | Velocidade máxima de detecção |
| Faixa de Medição | ||
|---|---|---|
| Alcance de detecção | 4 mm | Distância nominal de comutação |
| Método de montagem | Embutido | Permite instalação faceada |
| Dados Mecânicos | ||
|---|---|---|

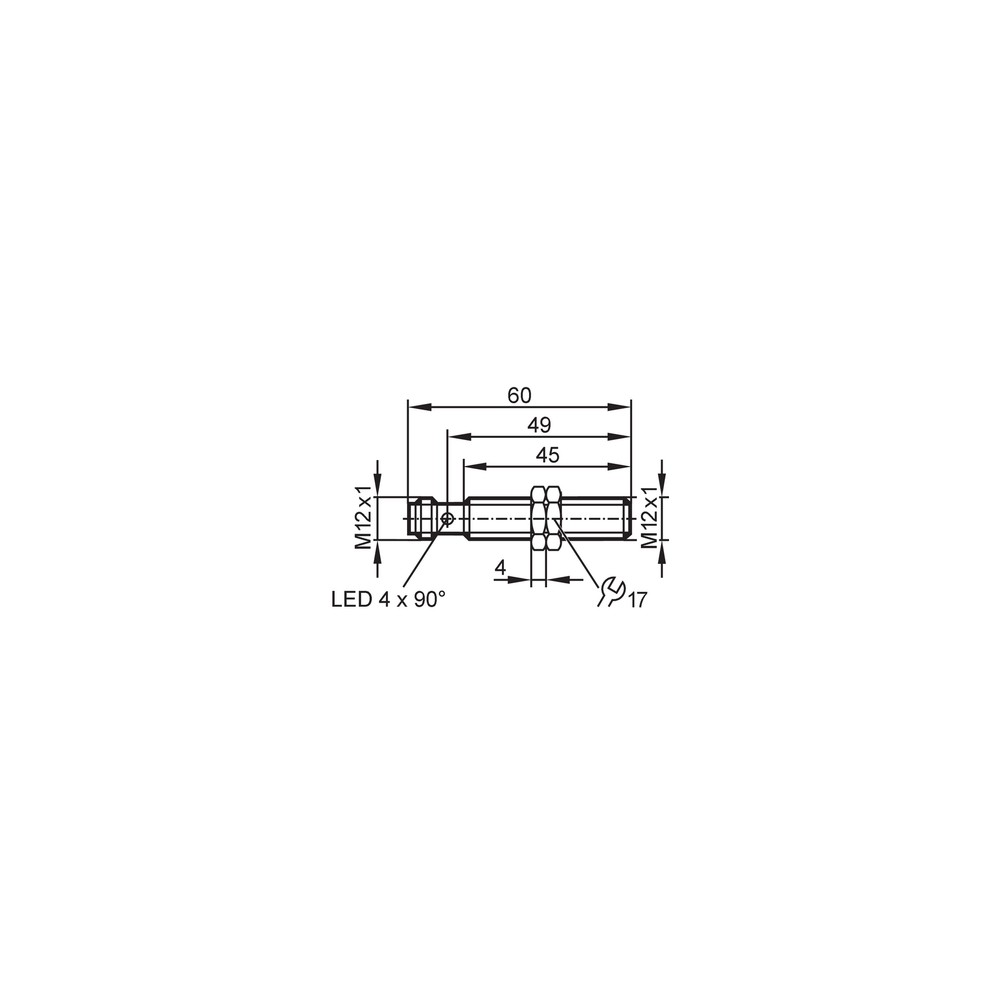

| Dimensões | M12 x 1 / L = 60 mm | Geometria do invólucro |
| Grau de proteção | IP 68 | Vedação contra líquidos (Coolant) |
| Temperatura ambiente | -25...70 °C | Limites térmicos de operação |
COMPATIBILIDADE
Comunicação
• Padrão I/O Digital (PNP/NPN)
Conexões
Elétrica

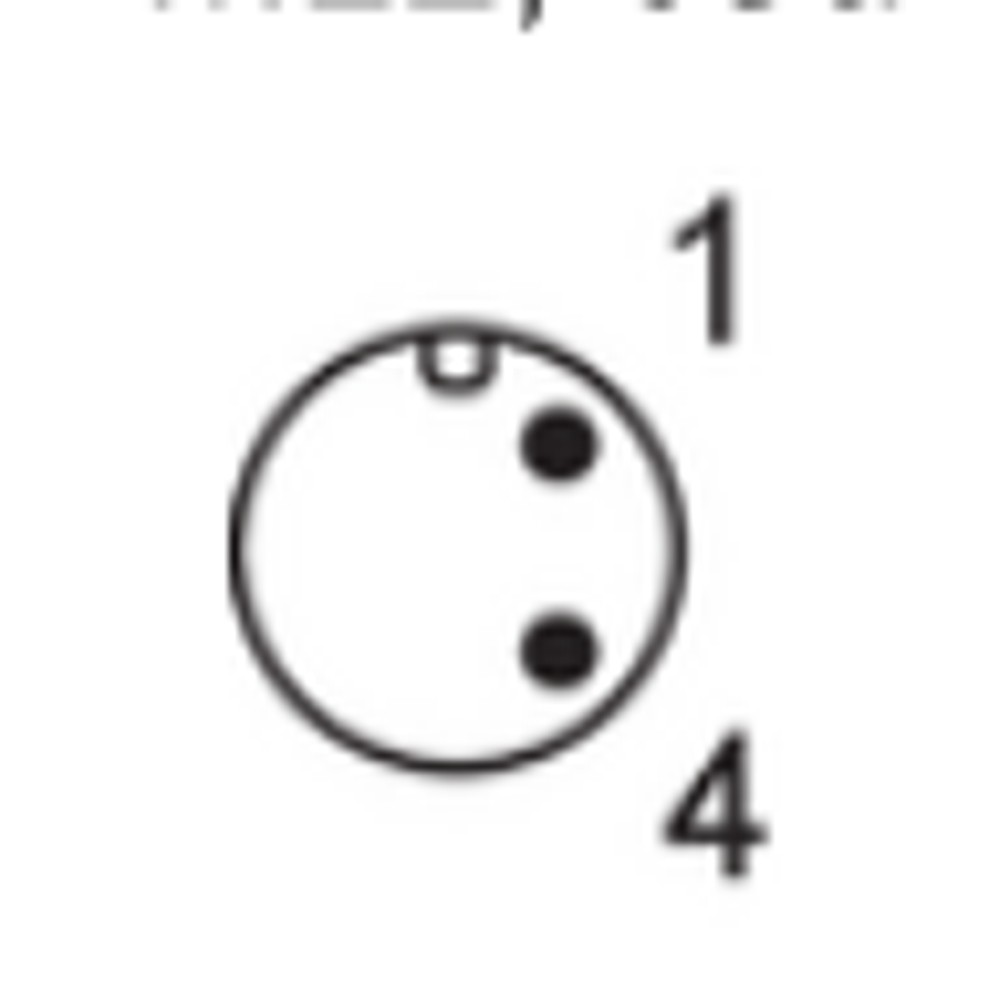

Conector M12
Processo
Montagem embutida (rosqueável M12 x 1)
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Ambientes com refrigerantes | ✓ | Classificação IP68 garante vedação adequada. |
| Ambientes com detecção de plástico | ✗ | Sensores indutivos operam exclusivamente com metais. |
| PLC com entrada 24V DC | ✓ | Compatível com a faixa de tensão 10-30V DC. |
INSTALAÇÃO
Como instalar o Sensor Indutivo IFM IF5936 M12 4mm PNP/NPN IP68
- Certifique-se de que a alimentação está desligada antes da instalação.
- Rosqueie o sensor manualmente no local de montagem.
- Utilize as porcas de fixação para garantir o ajuste de posição.
- Conecte o cabo M12, garantindo o torque de aperto adequado.
- Verifique o alinhamento com o alvo (distância inferior a 4mm).
- Ligue a alimentação e observe o indicador LED para confirmar a operação.
ACESSÓRIOS
- 2 porcas de fixação
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Sensor não comuta ou LED de erro ativo | Curto-circuito na carga ou sobrecarga na saída | Verifique a corrente de carga e a integridade da fiação |
| Detecção inconsistente ou falha na leitura | Objeto fora da distância de detecção nominal | Verifique se o alvo está dentro da faixa de 4mm |
| Sinal intermitente em ambientes úmidos | Falha de isolamento no conector M12 | Inspeccione visualmente o conector e o aperto do cabo |
| Sensor totalmente inoperante | Polaridade invertida ou erro de conexão | Confira o esquema de ligação vs. manual |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o sensor IF5936 da IFM e qual sua principal função?
O IF5936 é um sensor indutivo M12 com alcance de detecção de 4 mm, projetado para automação industrial e detecção de objetos metálicos, operando com tensão de 10 a 30 V DC.
Este sensor é compatível com entradas de CLP PNP e NPN?
Sim, este sensor possui saída PNP/NPN selecionável (abertura ou fechamento), facilitando a integração em diversos sistemas de automação que exigem flexibilidade na configuração de sinal.
Existem restrições de uso para este sensor indutivo?
Este sensor não é indicado para ambientes com imersão constante sob alta pressão ou substâncias químicas corrosivas que excedam a compatibilidade do latão revestido com bronze branco.
O IF5936 pode detectar objetos não metálicos como plásticos ou vidro?
O produto não é adequado para detecção de objetos não metálicos (plásticos, madeira ou líquidos sem fundo metálico), pois seu princípio de funcionamento é baseado em campos eletromagnéticos.
Como diagnosticar falhas de funcionamento no sensor?
Sintomas comuns incluem a falha na comutação ou LEDs indicadores apagados. Verifique se há curto-circuito na carga, falha na conexão M12 ou se o alvo metálico está fora da distância nominal de 4 mm.
O que fazer se o sensor IF5936 não estiver detectando o objeto?
Se o LED amarelo de status estiver piscando ou o sensor não mudar de estado, verifique a integridade do cabo M12 e se a tensão de alimentação está dentro da faixa de 10-30V DC.
Por que escolher o IF5936 em vez de um sensor M12 genérico?
Este modelo é uma escolha técnica superior para aplicações com refrigerantes (Coolant) devido ao seu grau de proteção IP68, superando sensores padrão sem essa especificação de vedação.
Este sensor pode ser substituído por qualquer sensor M12 de 4mm?
O sensor IF5936 é uma peça única de alta confiabilidade. A substituição deve ser feita pelo mesmo modelo, dada a sua configuração específica de pinagem e saída selecionável.
Quais os cuidados essenciais na instalação deste sensor?
A instalação requer o uso das porcas de fixação inclusas, garantindo que o sensor esteja alinhado perpendicularmente ao alvo, respeitando a zona de detecção de 4 mm.
Qual a procedência e garantia de qualidade deste sensor?
O sensor é fabricado pela IFM Electronic, líder global em automação, garantindo a procedência industrial e conformidade com normas técnicas de robustez.
GLOSSÁRIO TÉCNICO
Sensor Indutivo
Dispositivo que detecta a presença de objetos metálicos sem contato físico através de campos eletromagnéticos. (Ref.: Catálogo IFM)
PNP/NPN
Tipos de configuração de saída de comutação que determinam como o sensor interage com a entrada do CLP. (Ref.: Folha de Dados IF5936)
IP68
Grau de proteção que indica resistência total à entrada de poeira e proteção contra submersão prolongada em água ou líquidos refrigerantes. (Ref.: IEC 60529)
Montagem Embutida
Tipo de montagem onde o sensor pode ser instalado faceado com materiais metálicos ao redor sem interferência no campo magnético. (Ref.: Manual Técnico)
Histerese
Diferença entre o ponto de comutação de ativação e desativação, essencial para evitar oscilações na saída. (Ref.: 1-15% Sr)
