Sensor Indutivo IFM IF5915 M12 PNP 4mm

Pré-visualizar: IF5915 IFM - Sensor Indutivo IFM Detecção de objetos M12 PNP 4mm NA

IF5915 IFM - Sensor Indutivo IFM Detecção de objetos M12 PNP 4mm NA

Imagem meramente ilustrativa

R$ 808,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IF5915
EAN: 4021179099752
NCM do produto: 85365090

Destaques do Produto Tipo de montagem...mais

Fechar menu

Saiba mais sobre: "IF5915 IFM - Sensor Indutivo IFM Detecção de objetos M12 PNP 4mm NA"

Destaques do Produto

Tipo de montagem

Embutido (Flush)

Alcance de detecção

4 mm

Saída elétrica

PNP - NA

Conexão

M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IF5915 - M12 PNP 4mm

O IF5915 é um sensor indutivo de proximidade para detecção sem contato de objetos metálicos, operando com tecnologia PNP. Possui carcaça M12 em latão revestido, oferecendo alta robustez em automação industrial. Conta com alcance de 4mm e montagem embutida, garantindo precisão e compatibilidade com ambientes que exigem grau de proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Modelo	IF5915
Rosca	M12 x 1
Alcance	4 mm
Saída	PNP
Grau de Proteção	IP 67
Temperatura	-25...70 °C
Frequência	700 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial com CLPs de entrada PNP
Ambientes com presença de poeira ou umidade (IP67)
Linhas de montagem que exigem montagem embutida em metais
Aplicações que exigem alta frequência de comutação (700 Hz)

⚠ Considere outro se precisa de:

Instalação em ambientes com temperatura fora da faixa de -25 a 70 °C
Detecção de alvos não metálicos
Uso em sistemas de comando NPN (este sensor é PNP)
Exposição a produtos químicos agressivos que atacam o latão revestido

APLICAÇÕES E USO

Detecção de presença de peças em máquinas-ferramenta
Contagem de objetos metálicos em linhas de esteiras transportadoras
Posicionamento de componentes em sistemas robóticos
Monitoramento de fim de curso em cilindros pneumáticos

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IF5915 - M12 PNP 4mm, verifique estes pontos:

Quando escolher o IF5915

Utilize este modelo quando precisar de montagem embutida (flush) em espaços confinados e necessitar de uma saída PNP para sistemas de automação padrão (PLC).

Quando buscar alternativas

Se a aplicação exigir detecção de materiais não metálicos, alcance superior a 4mm ou lógica de saída NPN, considere outros sensores da linha IFM que atendam a esses requisitos específicos.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação admissível
Consumo de corrente	< 10 mA	Corrente sem carga
Tipo de corrente	DC	Tipo de alimentação

Detecção
Alcance de detecção	4 mm	Distância nominal de detecção
Distância de trabalho	0...3,24 mm	Faixa de operação segura
Histerese	3...15 % de Sr	Variação admissível

Dados Mecânicos
Dimensões	M12 x 1 / L = 60 mm	Dimensões físicas
Material do invólucro	Latão revestido com bronze branco	Composição do corpo
Grau de proteção	IP 67	Resistência ambiental

Condições Ambientais
Temperatura ambiente	-25...70 °C	Faixa de temperatura de operação

Saídas e Tempos
Função de saída	Normalmente aberto (NA)	Estado em repouso
Saída de comutação	PNP	Lógica elétrica
Frequência de comutação	700 Hz	Velocidade máxima de operação

COMPATIBILIDADE

Comunicação

• N/A (Sinal discreto)

Conexões

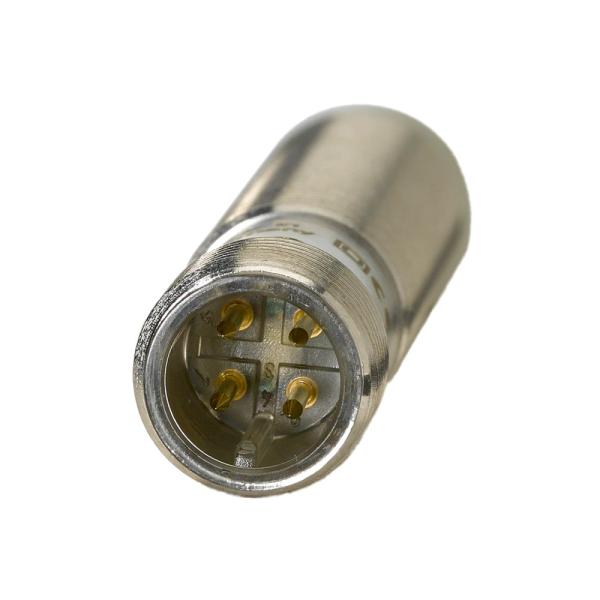

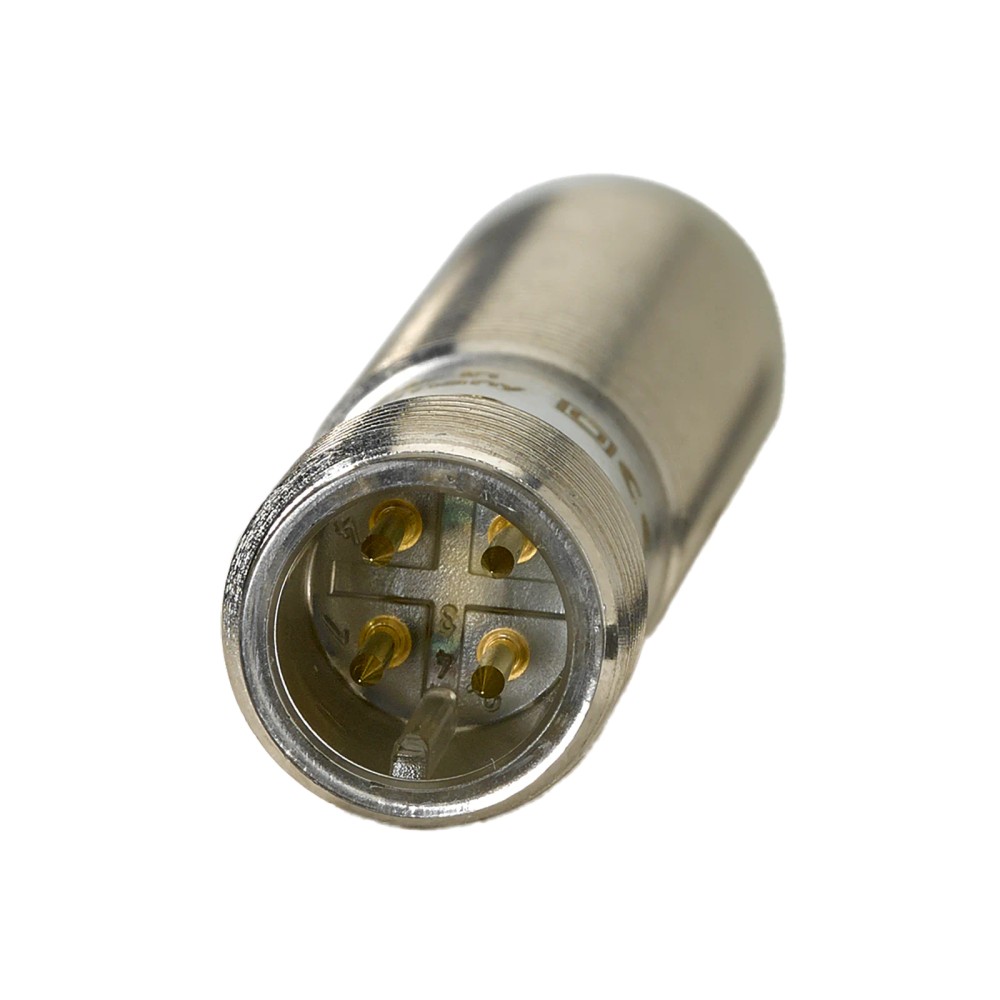

Elétrica M12, 3 fios, Codificação A

Processo M12 x 1 (Rosca padrão)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
CLP com entradas PNP (24V)	✓	O sensor é compatível com a lógica de entrada PNP padrão industrial.
Ambientes com água e poeira	✓	O grau de proteção IP67 garante a integridade do sensor sob estas condições.
Interface com sistemas de lógica NPN	✗	A eletrônica de saída deste sensor é PNP, sendo incompatível com entradas NPN (comum ao terra).

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IF5915 - M12 PNP 4mm

Limpe a rosca do local de instalação e remova resíduos metálicos.
Verifique se o furo de montagem é compatível com rosca M12.
Insira o sensor manualmente até a posição desejada.
Utilize as porcas de fixação inclusas para travar o sensor na profundidade correta.
Conecte o cabo M12, garantindo que o torque do conector seja adequado.
Aplique tensão e verifique o acionamento dos LEDs de status ao aproximar o objeto.

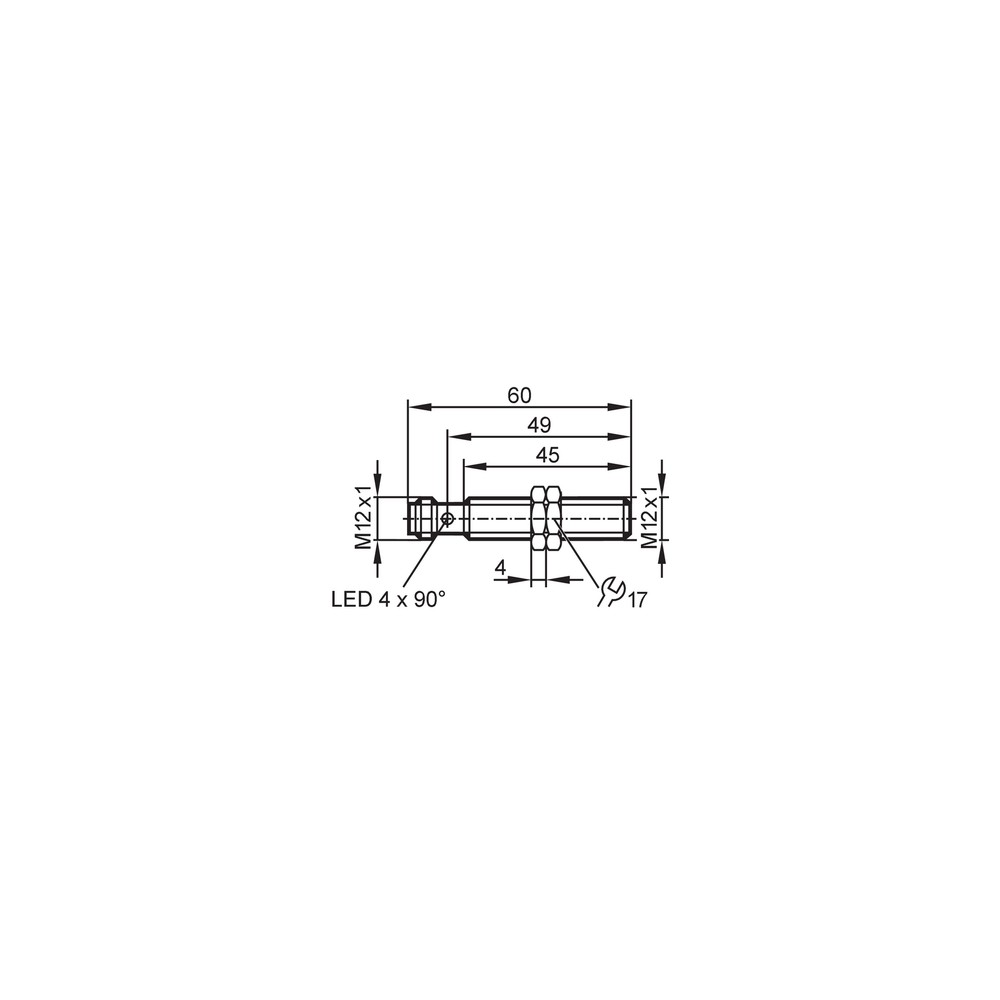

Desenho Dimensional Pinagem

ACESSÓRIOS

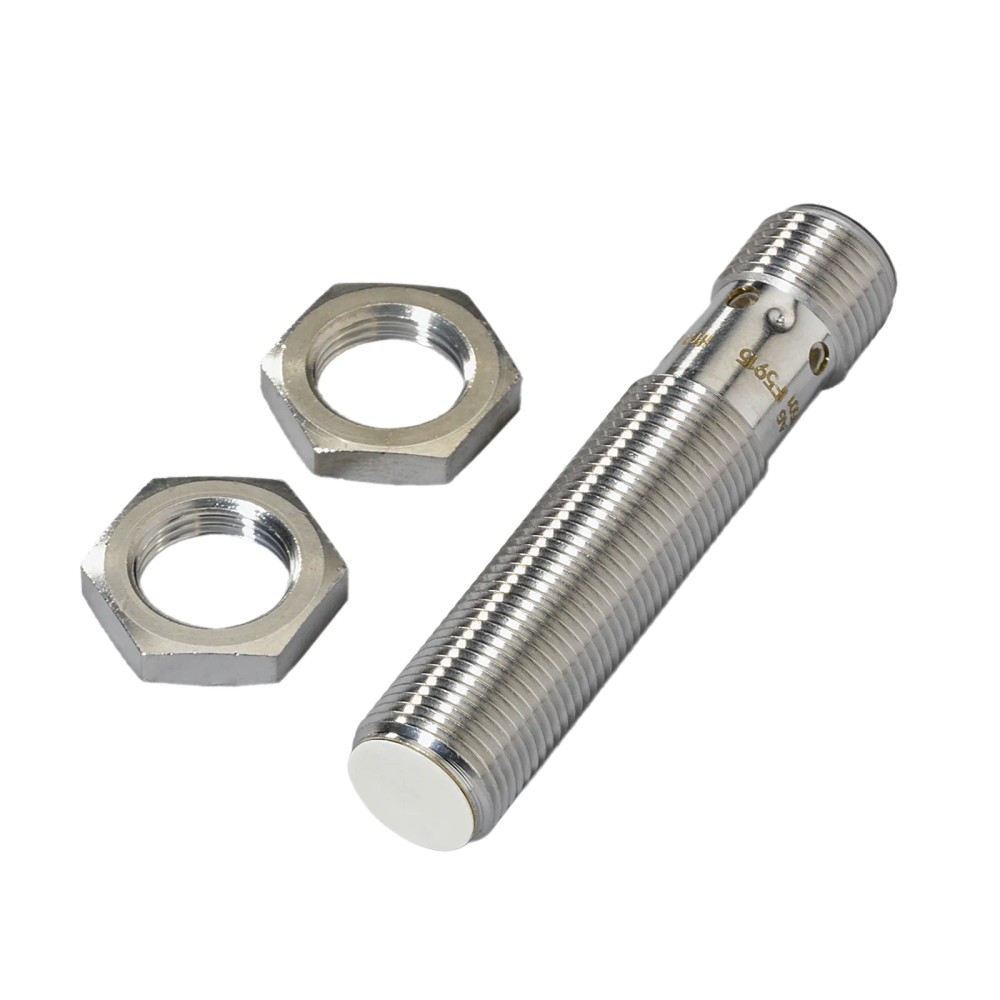

2 x porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Saída não comuta ou LED de erro ativo	Curto-circuito ou sobrecarga na saída	Verificar tensão na carga e eliminar curto-circuito na fiação.
Sensor não detecta o objeto	Alvo metálico fora da distância nominal	Verificar se a distância está dentro dos 3,24 mm recomendados.
Sensor não liga	Inversão de polaridade na conexão	Checar diagrama de pinagem do cabo M12 e as cores dos condutores.
Comportamento errático ou falha na comutação	Temperatura ambiente fora de especificação	Medir temperatura local e comparar com o limite de 70°C.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados IF5915 (Datasheet) Desenho em Escala M12 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IFM IF5915?

O IF5915 é um sensor indutivo de proximidade, projetado para detecção sem contato de objetos metálicos em aplicações industriais, utilizando tecnologia PNP com alcance de 4mm.

O que acompanha o sensor indutivo IFM IF5915 na embalagem?

O sensor acompanha duas porcas de fixação para instalação direta em furos roscados ou suportes compatíveis M12.

Este sensor detecta objetos de plástico?

Não, este sensor não é adequado para detectar materiais não metálicos como plásticos, madeira, papel ou líquidos diretamente, sendo limitado a alvos condutivos.

Posso usar este sensor em ambientes externos sujeitos a congelamento intenso?

Não é indicado para ambientes com temperaturas abaixo de -25°C ou acima de 70°C, pois estas condições excedem os limites operacionais certificados do componente.

O sensor não acende o LED de status, o que pode ser?

Verifique a fiação do conector M12 e se a tensão de alimentação (10-30V DC) está presente; se o LED não acender, confirme se o cabo está rompido ou mal conectado.

Por que o sensor parece detectar o objeto, mas a saída não comuta?

Se o sensor detecta o objeto mas a carga não ativa, verifique se houve curto-circuito na saída, o que pode ter ativado a proteção interna do sensor.

Qual a diferença entre a montagem embutida deste sensor e um não embutido?

Este sensor possui montagem embutida (flush), o que permite o encaixe nivelado em superfícies metálicas sem interferência na zona de detecção.

Como saber se preciso de um sensor PNP ou NPN?

Para aplicações com PLC, escolha este modelo PNP se a lógica de entrada for positiva (fonte); se seu sistema exigir lógica negativa (sink), este sensor não será compatível.

Existe algum cuidado especial na montagem mecânica?

Certifique-se de não apertar as porcas de fixação excessivamente para não deformar a carcaça de latão e utilize apenas as porcas fornecidas para garantir o torque adequado.

Qual a procedência deste sensor?

A IFM ELECTRONIC LTDA. é a fabricante e responsável direta pelo fornecimento e conformidade técnica deste componente, garantindo a rastreabilidade original.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação onde o sensor fornece uma tensão positiva (nível alto) para a carga quando ativado. (Ref.: Saída de comutação)

Montagem embutida (Flush)

Característica construtiva que permite a instalação do sensor nivelada com a superfície metálica circundante sem falsos acionamentos. (Ref.: Método de montagem)

IP67

Grau de proteção que indica que o invólucro é totalmente protegido contra poeira e imersão temporária em água (até 1 metro). (Ref.: Grau de proteção)

Histerese

Diferença entre o ponto de comutação quando o objeto se aproxima e quando se afasta, prevenindo oscilações na saída. (Ref.: Histerese)

Sr (Distância real de comutação)

A distância efetiva na qual o sensor detecta o objeto metálico padrão sob condições laboratoriais. (Ref.: Distância real de comutação Sr)
