Sensor Indutivo IF5904 IFM M12 PNP 4mm

Pré-visualizar: IF5904 IFM - Sensor Indutivo ifm Detecção de objetos M12 PNP 4mm

IF5904 IFM - Sensor Indutivo ifm Detecção de objetos M12 PNP 4mm

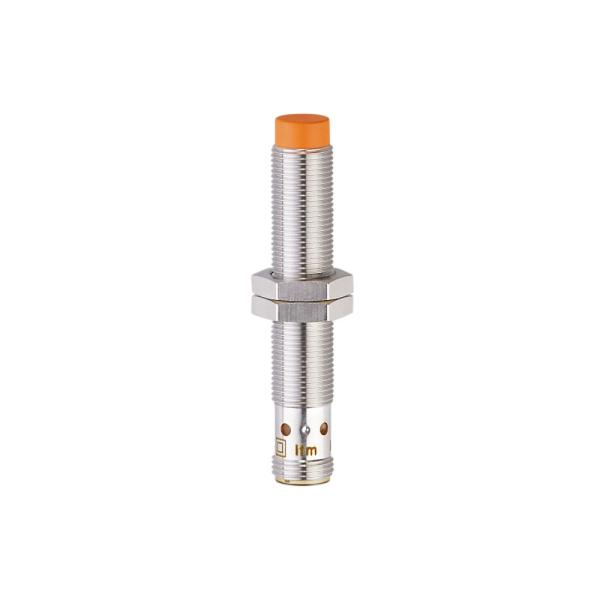

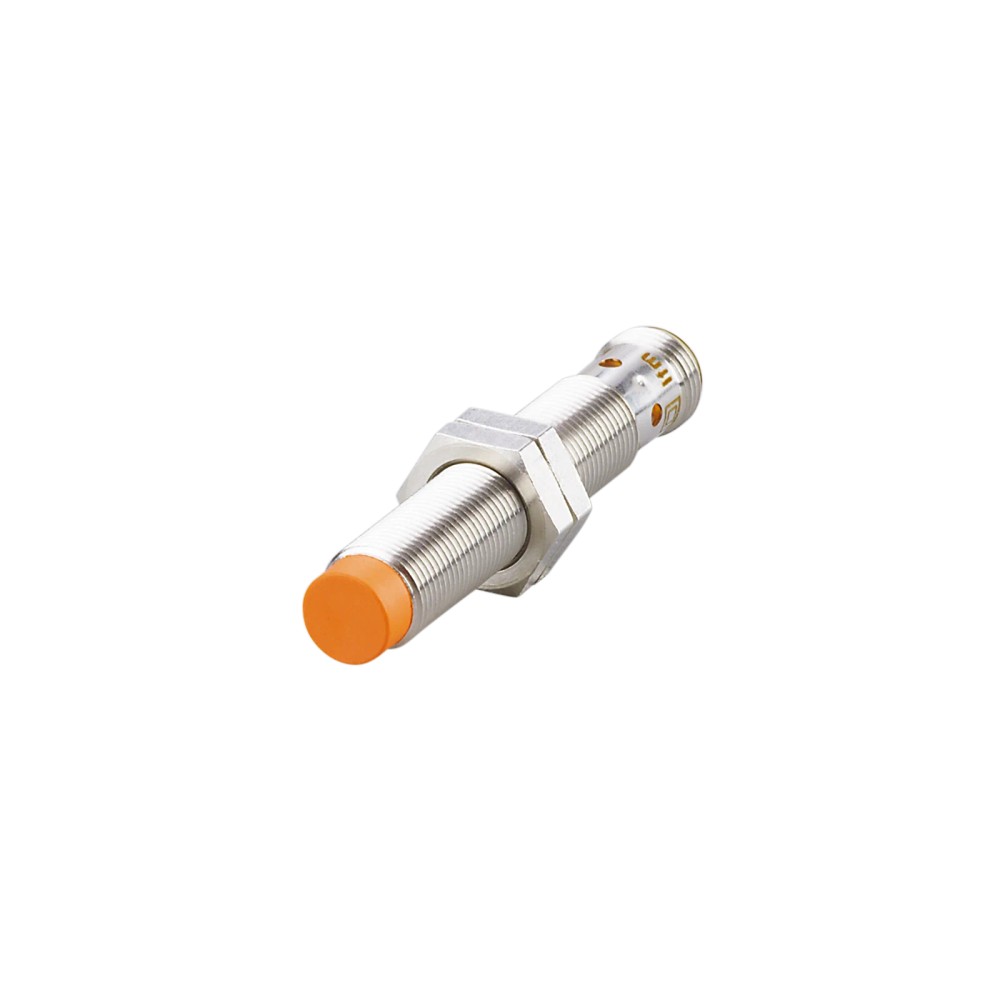

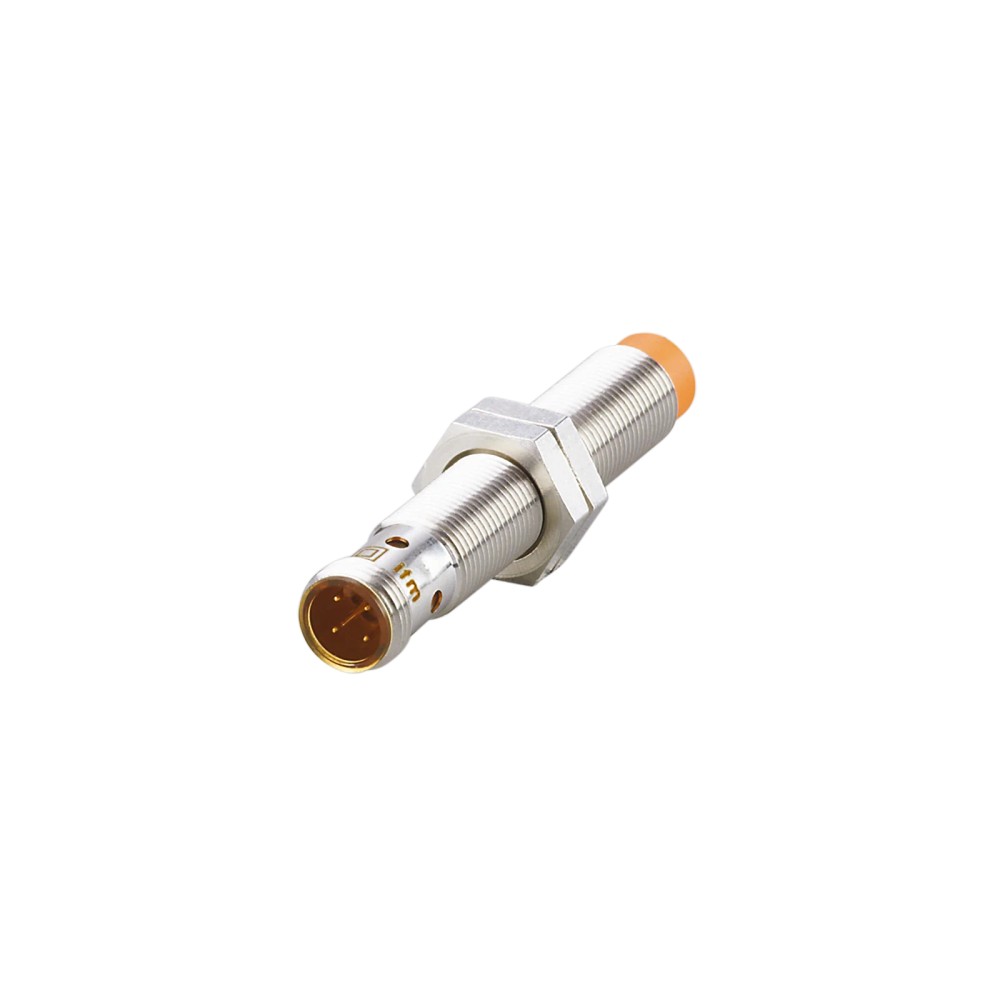

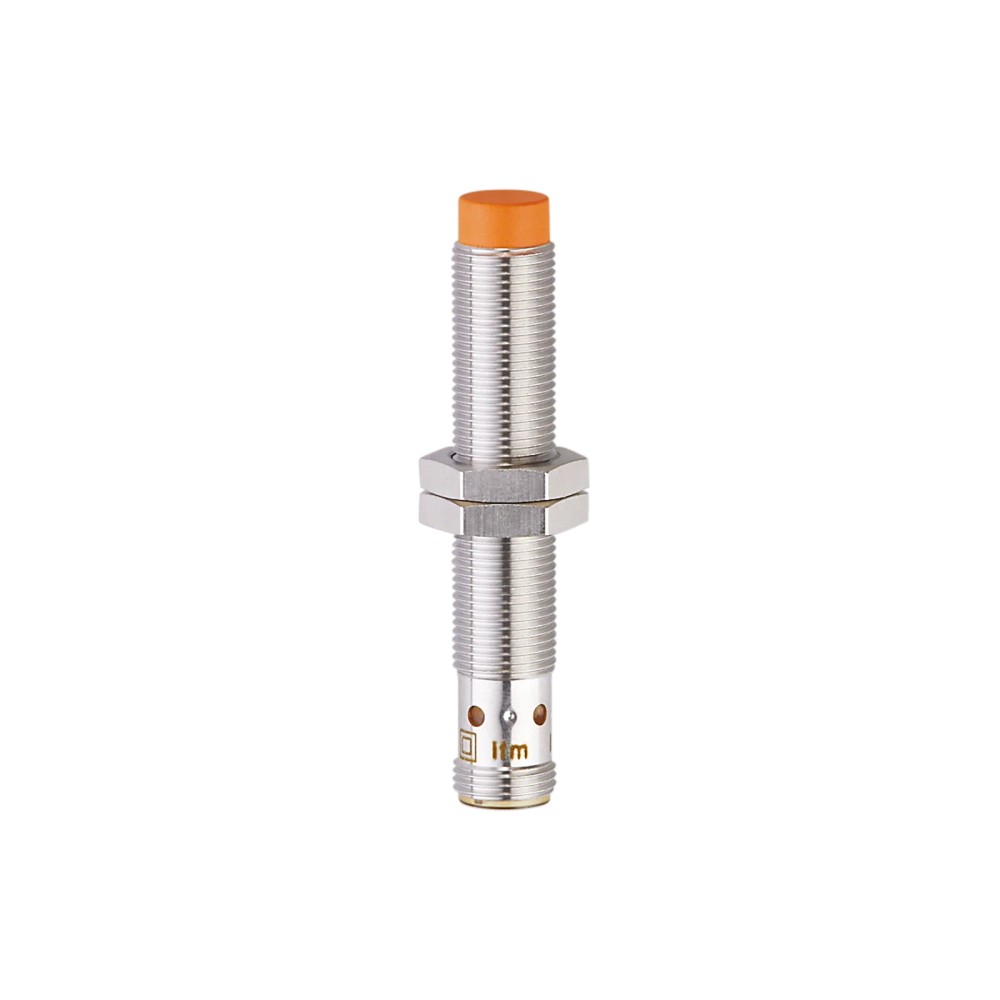

Imagem meramente ilustrativa

R$ 784,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IF5904
EAN: 4021179099646
NCM do produto: 85365090

Destaques do Produto Distância de detecção...mais

Fechar menu

Saiba mais sobre: "IF5904 IFM - Sensor Indutivo ifm Detecção de objetos M12 PNP 4mm"

Destaques do Produto

Distância de detecção

4 mm nominal; não embutido

Tipo de saída

PNP antivalente

Alimentação

10…30 V DC

Conexão elétrica

M12, codificação A, 4 contatos

Frequência de comutação

1200 Hz

Proteção

IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IF5904, M12, PNP antivalente, alcance de detecção de 4 mm

O IFM IF5904 é um sensor indutivo para detectar objetos metálicos sem contato. Possui saída PNP antivalente, distância nominal de detecção de 4 mm e instalação não embutida. Opera com alimentação de 10 a 30 V DC e conexão elétrica M12 de 4 contatos.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Distância nominal de detecção	4 mm; montagem não embutida
Saída	PNP antivalente
Alimentação	10…30 V DC
Conexão elétrica	M12, codificação A, 4 contatos dourados
Configuração elétrica	3 fios
Frequência de comutação	1200 Hz
Grau de proteção	IP 67
Temperatura ambiente	-25…80 °C
Dimensões	M12 x 1; comprimento de 70 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em sistemas de automação que aceitem saída PNP antivalente e alimentação de 10…30 V DC.
Instalações que comportem corpo roscado M12 x 1, comprimento de 70 mm e montagem não embutida, respeitando a distância nominal de detecção de 4 mm.

⚠ Considere outro se precisa de:

Não selecione quando o controlador ou circuito de entrada exigir exclusivamente saída NPN; a ficha especifica saída PNP.
Não selecione para alimentação fora de 10…30 V DC.
Não selecione quando a aplicação exigir montagem embutida; este modelo é especificado como não embutido.

APLICAÇÕES E USO

Uso comprovado pela ficha: detecção indutiva de objetos em aplicação de automação, com saída PNP antivalente; a ficha não especifica objetos ou máquinas particulares.
Possibilidade de aplicação: monitoramento de presença ou posição de alvos metálicos em máquina, desde que a geometria, o material e a distância respeitem a montagem não embutida e as especificações de detecção. Validar o fator de correção do material-alvo.
A instalação deve permanecer dentro da faixa ambiente de -25…80 °C e considerar IP 67 conforme as condições de montagem e conexão do fabricante.
Não é possível inferir compatibilidade com um CLP, protocolo ou material-alvo específico sem validar as características da entrada e os fatores de correção indicados.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IF5904, M12, PNP antivalente, alcance de detecção de 4 mm, verifique estes pontos:

Escolha o IF5904

Quando a aplicação exige sensor indutivo não embutido, saída PNP antivalente, alimentação de 10…30 V DC e conexão M12 compatível, com distância nominal de detecção de 4 mm.

Busque outra configuração

Se o circuito requer NPN, a montagem precisa ser embutida ou a alimentação está fora da faixa especificada, verifique um modelo que corresponda a esses requisitos. Confirme também espaço mecânico, tipo de conector e distância de detecção no datasheet.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Identificação do produto na ficha.
Modelo	IF5904	Código do produto.
Marca	ifm	Fabricante indicado no anúncio.
SKU	IF5904	Código de identificação do anúncio.
GTIN	4021179099646	Identificador comercial informado.
Part number	IF5904	Código de peça informado.

Detecção
Alcance de detecção	4 mm	Valor nominal informado; montagem não embutida.
Distância real de comutação Sr	4 ± 10 % mm	Valor e tolerância declarados na ficha.
Distância de trabalho	0…3,24 mm	Faixa de trabalho especificada.
Histerese	3…15 % de Sr	Valor relativo à distância real de comutação Sr.
Variação no ponto de comutação	-10…10 % de Sr	Variação especificada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores de correção indicados para os materiais listados.

Dados elétricos e alimentação
Tipo de tensão	DC	Tipo de alimentação especificado.
Tensão de operação	10…30 V DC	Faixa de operação declarada.
Consumo de corrente	< 10 mA (24 V)	Consumo informado para alimentação de 24 V.
Classe de proteção	II	Classe declarada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção indicada pelo fabricante.
Proteção contra curto-circuitos	Sim	Proteção indicada pelo fabricante.
Queda de tensão máxima da saída de comutação DC	2,5 V	Limite máximo especificado para a saída DC.
Corrente máxima constante da saída de comutação DC	200 mA	Limite máximo especificado; não exceder na carga.

Saídas e conexão elétrica
Função elétrica	PNP	Tipo de saída informado.
Saída	Antivalente	Função de saída declarada na ficha.
Configuração elétrica	3 fios	Número de fios informado no anúncio.
Conexão elétrica	1 x M12; codificação A; 4 contatos dourados	Tipo e configuração do conector indicados.
Frequência de comutação DC	1200 Hz	Frequência de comutação especificada para DC.

Condições ambientais e conformidade
Grau de proteção	IP 67	Grau de proteção declarado; considerar as condições de instalação e conexão indicadas pelo fabricante.
Temperatura ambiente	-25…80 °C	Limites de temperatura ambiente especificados.
Certificado UL Ta	-25…80 °C	Faixa de temperatura associada à informação UL na ficha.
Número do arquivo UL	E174191	Identificação informada na ficha.
Número de aprovação UL	A014	Identificação informada na ficha.
Fontes de alimentação UL	Limited Voltage/Current	Classificação informada para alimentação UL.
EMC	EN 61000-4-2 ESD 4 kV CD / 8 kV AD; EN 61000-4-3 HF irradiado 10 V/m; EN 61000-4-4 Burst 2 kV; EN 61000-4-6 AF com fio 10 V; EN 55011 classe B	Ensaios e classificação EMC listados na ficha.

Dados mecânicos e materiais
Designação da rosca	M12 x 1	Rosca do corpo do sensor.
Dimensões	M12 x 1 / L = 70 mm	Dimensões informadas para instalação mecânica.
Montagem	Não embutido	Condição de montagem especificada.
Invólucro	Forma construtiva de roscas	Descrição de construção indicada na ficha.
Materiais	Invólucro: latão revestido com bronze branco; face ativa: PBT laranja; janela LEDs: PEI; porcas de fixação: latão revestido com bronze branco	Materiais dos componentes indicados pelo fabricante.
Peso	30 g	Massa indicada no dataset do catálogo.
MTTF	1865 anos	Valor declarado na ficha; não representa garantia nem vida útil assegurada em toda aplicação.
Material incluído	2 porcas de fixação	Itens de montagem informados como incluídos.

Displays e funções
Display de status de chaveamento	4 x LED, amarelo	Indicadores de estado especificados.
Software embedded incluído	Sim	Campo informado na ficha; não há detalhes adicionais de configuração.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital informado; a ficha especifica saída de comutação PNP antivalente.

Conexões

Elétrica Conexão M12 codificação A, 4 contatos dourados; configuração elétrica de 3 fios. Alimentação de 10…30 V DC. Confirme o pinout no datasheet antes de ligar; a ficha fornecida não associa cada contato a um sinal.

Processo Corpo roscado M12 x 1, comprimento de 70 mm; montagem não embutida. Não é informada conexão de processo para fluido.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de CLP ou circuito de controle compatível com sinal PNP e alimentação DC entre 10 e 30 V	✓	A ficha especifica saída PNP e tensão de operação de 10…30 V DC; confirme a lógica antivalente e os requisitos de entrada do dispositivo receptor.
Entrada que exige exclusivamente sinal NPN	✗	O IF5904 é especificado com saída PNP, não NPN.
Montagem que requer sensor embutido	✗	A montagem indicada para este sensor é não embutida.
Instalação com conector M12 codificação A compatível e espaço para corpo M12 x 1 de 70 mm	✓	As dimensões e a conexão elétrica M12 codificação A são informadas na ficha; a compatibilidade mecânica depende do espaço e do conector do conjunto.
Aplicação que exige protocolo IO-Link ou outro protocolo digital	✗	A ficha não informa suporte a protocolo digital; especifica saída de comutação PNP antivalente.
Exposição a temperatura ambiente fora de -25…80 °C	✗	A faixa de temperatura ambiente especificada é -25…80 °C.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IF5904, M12, PNP antivalente, alcance de detecção de 4 mm

Confirme que a aplicação aceita saída PNP antivalente e alimentação DC de 10…30 V.
Verifique a dimensão M12 x 1, o comprimento de 70 mm e o espaço necessário para a montagem não embutida.
Instale o sensor mecanicamente respeitando as orientações e distâncias do desenho dimensional e do datasheet.
Confira o conector M12 codificação A e o pinout no datasheet antes de realizar a ligação; não deduza a função dos contatos pela quantidade de fios.
Energize somente dentro da faixa de tensão especificada e confirme a compatibilidade da carga com os limites da saída.
Teste a detecção com o alvo e a distância de trabalho previstos, observando os LEDs de status e validando o sinal no dispositivo receptor.

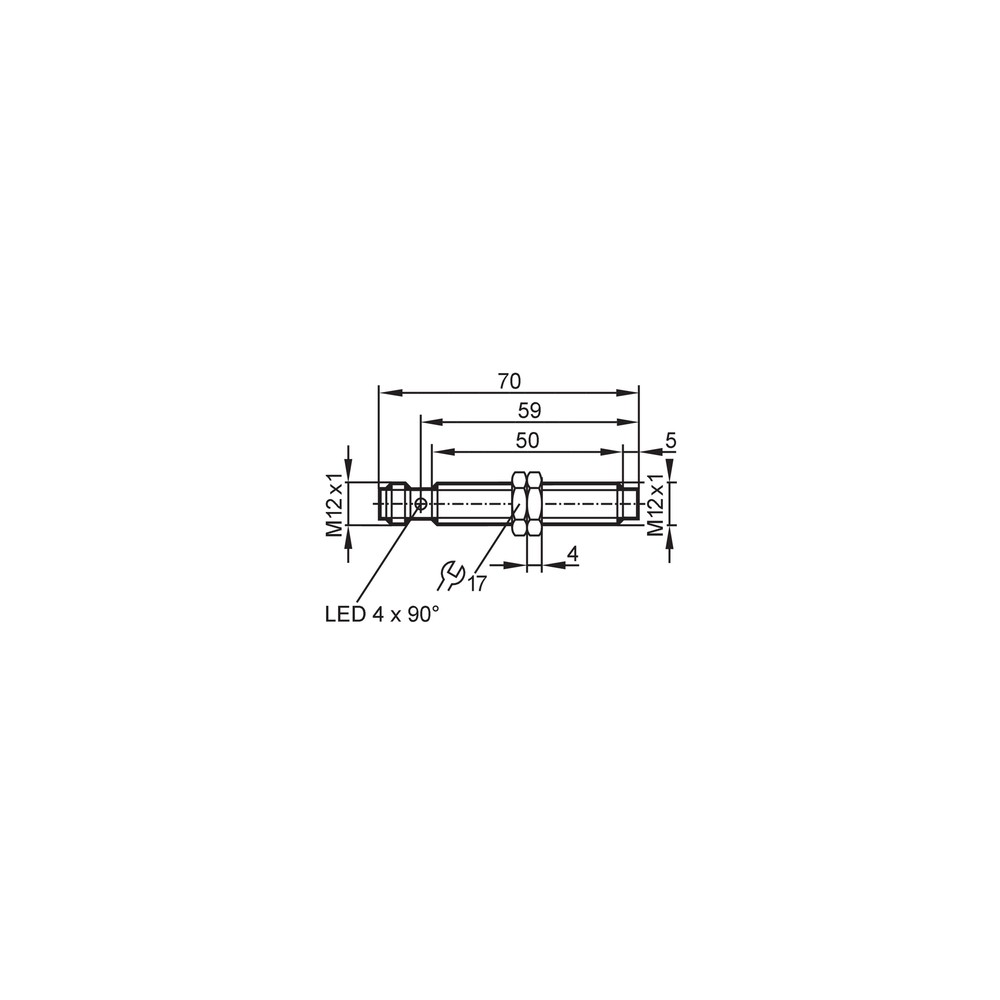

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo se aproxima.	Alimentação fora da faixa especificada, ligação incorreta, alvo além da distância de trabalho ou fator de correção do material reduzindo o alcance efetivo.	Meça a alimentação nos terminais, confira o esquema de ligação no datasheet e teste o alvo dentro da distância de trabalho; considere o fator de correção correspondente ao material.
A entrada do controlador permanece inativa apesar de o sensor indicar comutação.	Incompatibilidade entre a saída PNP antivalente e a lógica ou configuração da entrada receptora, ou erro de ligação.	Observe os LEDs de status, confirme a configuração e o tipo da entrada do controlador e compare a ligação com o esquema do fabricante.
Comutação intermitente ou ponto de detecção diferente do esperado.	Alvo instalado próximo ao limite de detecção, material com fator de correção inferior ao aço ou montagem não embutida inadequada ao espaço disponível.	Meça a distância entre a face ativa e o alvo, confira o material e seu fator de correção e compare a montagem com o desenho dimensional.
Sensor sem resposta após a ligação ou com funcionamento interrompido.	Curto-circuito, sobrecarga da saída, polaridade invertida ou tensão fora dos limites de operação.	Desenergize o circuito, inspecione a ligação e a carga, depois verifique tensão e corrente dentro dos limites especificados antes de testar novamente.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IF5904 (Datasheet) Desenho em escala IF5904 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IF5904 e para que serve?

É um sensor indutivo IFM para detecção sem contato de objetos. Tem saída PNP antivalente e distância nominal de detecção de 4 mm.

Com quais entradas e conectores elétricos ele pode ser usado?

A saída é PNP antivalente e a alimentação deve estar entre 10 e 30 V DC. A conexão é M12 codificação A com 4 contatos dourados; confirme no datasheet a ligação exigida pelo dispositivo receptor.

O que acompanha o sensor?

A ficha informa 2 porcas de fixação como material incluído. Não há outros acessórios listados.

Ele funciona em uma entrada que aceita apenas NPN?

Não: a ficha identifica o IF5904 como PNP. Para entrada exclusivamente NPN, procure uma versão cuja saída corresponda à entrada.

Posso instalar este modelo embutido?

Não é a configuração indicada: a ficha especifica montagem não embutida. Verifique o desenho dimensional e selecione um modelo embutido se essa for uma exigência da instalação.

O sensor acende, mas o CLP não reconhece o sinal; o que verifico?

Confira se a entrada do CLP é compatível com saída PNP antivalente e se a ligação segue o esquema do fabricante. Observe também os LEDs e verifique o sinal na entrada.

O sensor não detecta o alvo na distância esperada; preciso trocar?

Antes de trocar, verifique a distância de trabalho, a montagem não embutida e o material do alvo, pois a ficha informa fatores de correção diferentes por material. Confirme também alimentação e ligação.

Devo comprar este sensor ou escolher outra versão?

Escolha o IF5904 se os requisitos forem PNP antivalente, 10…30 V DC e montagem não embutida com detecção nominal de 4 mm. Se precisar de NPN ou montagem embutida, selecione uma versão com essas características.

Que cuidados devo ter na instalação e na ligação?

Confira as dimensões e a montagem no desenho dimensional e use o pinout do datasheet para ligar o conector M12. Respeite a faixa de tensão e os limites elétricos da saída.

Como verifico se o alvo metálico é adequado à aplicação?

Use os fatores de correção informados para o material do alvo e valide a distância efetiva de detecção em campo. A ficha não garante um alcance idêntico para todos os materiais.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo, sem contato mecânico com o alvo.

PNP

Tipo de saída de comutação especificado para o sensor; deve corresponder à entrada elétrica do dispositivo receptor.

Saída antivalente

Configuração de saída identificada como antivalente na ficha do fabricante.

Montagem não embutida

Condição de instalação indicada para o sensor; deve ser considerada no posicionamento mecânico e na distância de detecção.

Grau de proteção IP 67

Classificação de proteção do invólucro declarada na ficha; não substitui a validação das condições reais de montagem e conexão.
