Sensor Indutivo IFM IF5826 M12 PNP 4mm

Pré-visualizar: IF5826 IFM - Sensor Indutivo IFM Detecção de objetos M12 PNP 4mm

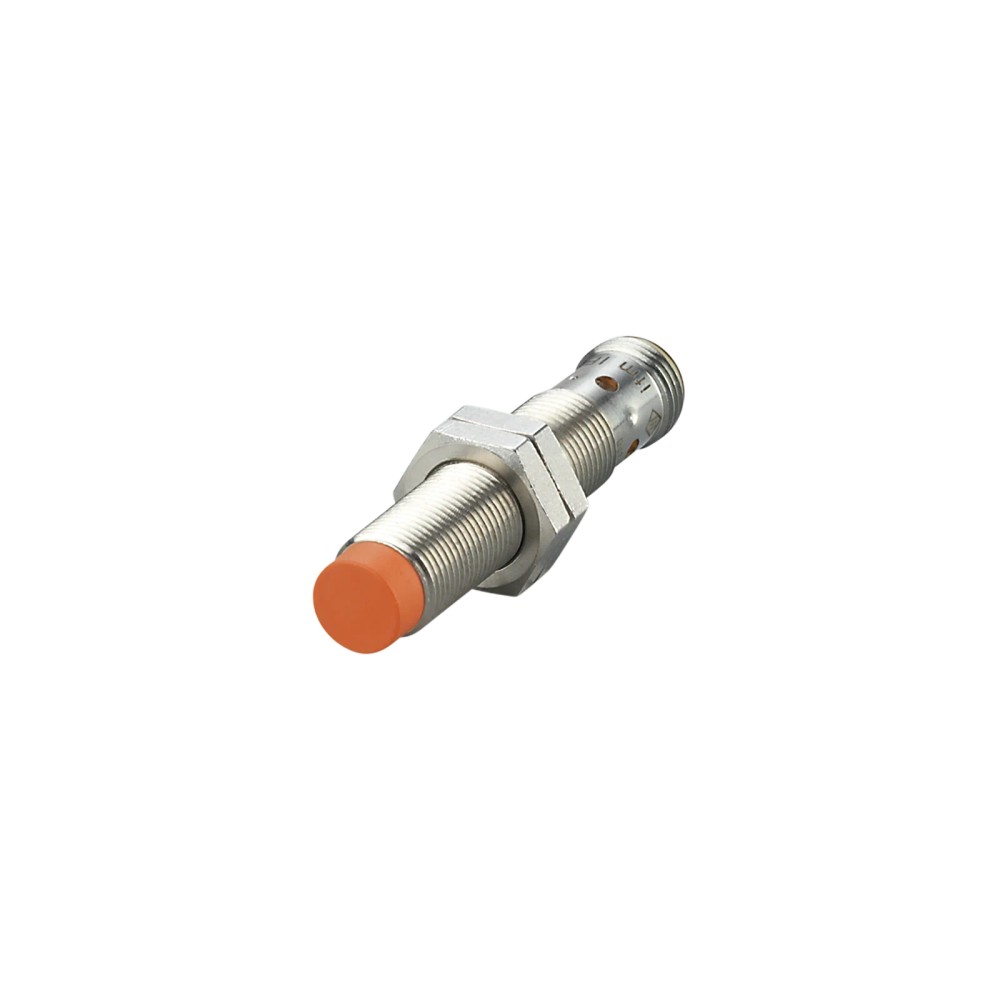

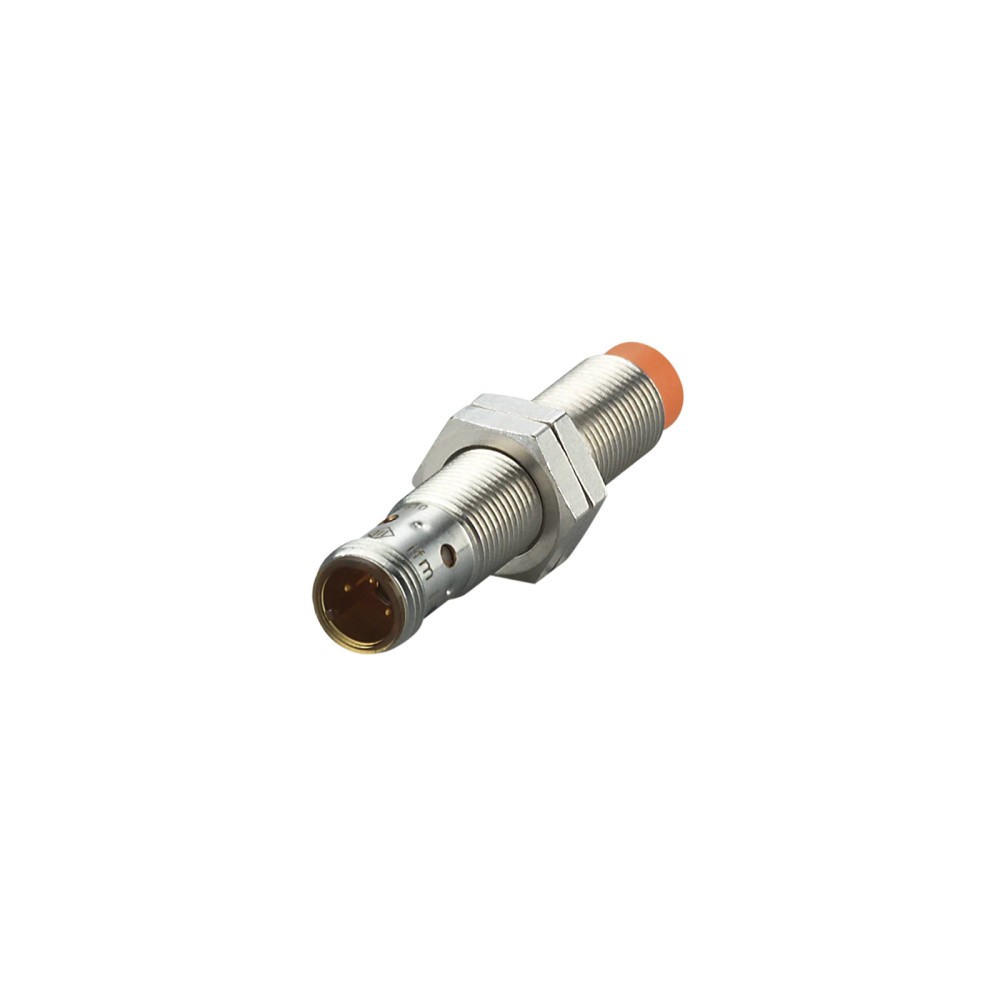

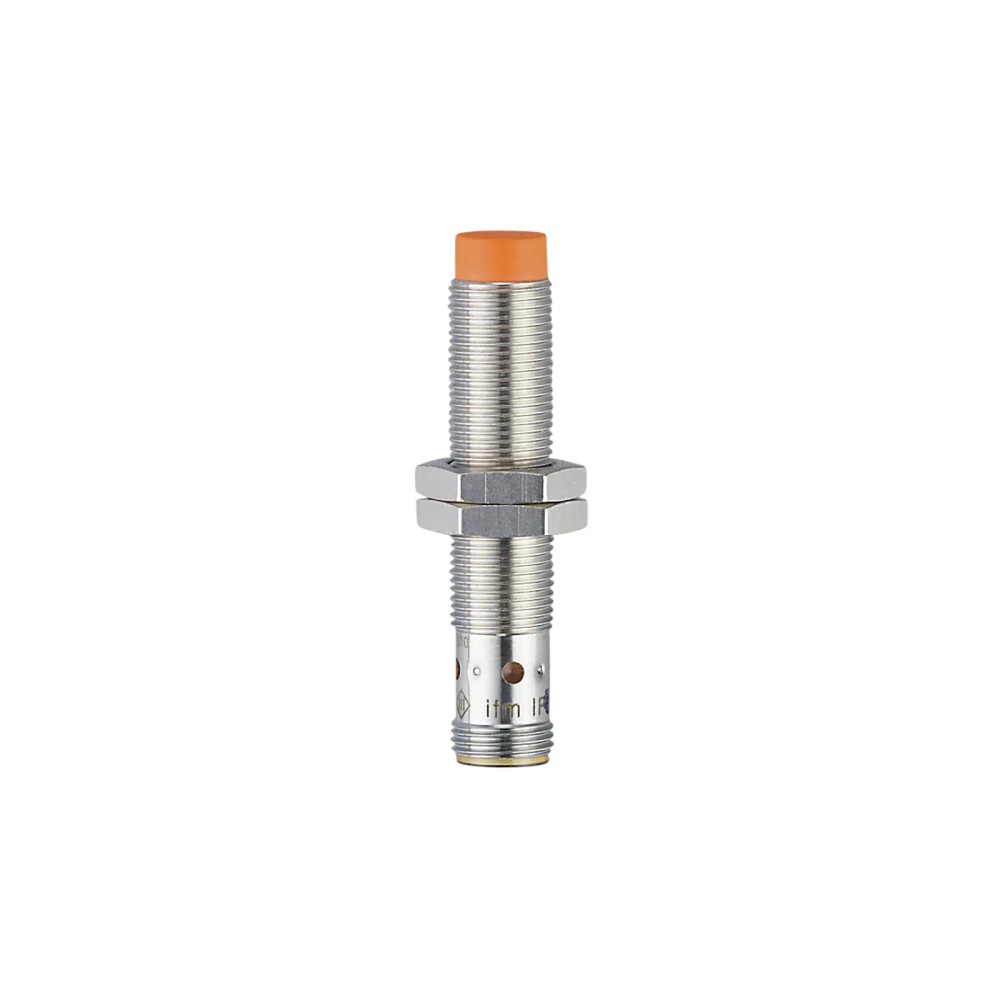

IF5826 IFM - Sensor Indutivo IFM Detecção de objetos M12 PNP 4mm

Imagem meramente ilustrativa

R$ 797,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IF5826
EAN: 4021179098861
NCM do produto: 85365090

Destaques do Produto Alcance 4 mm...mais

Fechar menu

Saiba mais sobre: "IF5826 IFM - Sensor Indutivo IFM Detecção de objetos M12 PNP 4mm"

Destaques do Produto

Alcance

4 mm

Saída

PNP

Conexão

M12

Montagem

Não embutido

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IF5826 M12 PNP 4mm

O sensor indutivo IFM IF5826 é um dispositivo industrial robusto projetado para detecção precisa de objetos metálicos sem contato. Com invólucro M12 de latão revestido e grau de proteção IP67, é ideal para ambientes industriais exigentes. Apresenta alcance de 4mm, saída PNP normalmente aberta e alta frequência de comutação de 1400 Hz, garantindo confiabilidade em processos automatizados.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IF5826
Marca	IFM
Rosca	M12 x 1
Alcance	4 mm
Saída	PNP
Grau de Proteção	IP 67
Frequência	1400 Hz
Temperatura	-25...80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos metálicos ferrosos e não ferrosos.
Aplicações em esteiras e sistemas de posicionamento automatizados.
Ambientes industriais com necessidade de proteção IP67.
Sistemas de automação utilizando CLP com entradas PNP.

⚠ Considere outro se precisa de:

Instalação faceada ou embutida em superfícies metálicas devido ao tipo não embutido.
Detecção de materiais não metálicos (plásticos, madeira, líquidos).
Ambientes com temperaturas excedendo o limite de 80 °C.
Conexão em sistemas com lógica NPN.

APLICAÇÕES E USO

Monitoramento de posição em máquinas de embalagem.
Detecção de fim de curso em cilindros pneumáticos metálicos.
Contagem de peças metálicas em esteiras de alta velocidade.
Aplicações em linhas de montagem automotiva ou de eletrônicos.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IF5826 M12 PNP 4mm, verifique estes pontos:

Escolha este sensor se

Sua aplicação exige detecção de peças metálicas com precisão de 4mm e você utiliza controladores (CLP) com lógica de entrada PNP em um ambiente industrial padrão.

Busque outra opção se

Você precisa de um sensor para montagem embutida em metal (busque modelos 'embutidos'), requer detecção de materiais não metálicos ou precisa de uma lógica de saída NPN.

ESPECIFICAÇÕES TÉCNICAS

Detecção e Medição
Tipo de produto	Sensor indutivo	Classificação funcional
Alcance de detecção	4 mm	Distância nominal de detecção
Tipo de montagem	Não embutido	Restrição de instalação

Dados Elétricos
Tensão de operação	10...30 DC V	Faixa de alimentação DC
Saída de comutação	PNP	Tipo de saída
Corrente máxima	250 mA	Limite de carga
Frequência de comutação	1400 Hz	Velocidade máxima de operação

Condições Ambientais e Mecânicas
Grau de proteção	IP 67	Resistência ambiental
Temperatura ambiente	-25...80 °C	Faixa de operação térmica
Materiais do invólucro	Latão revestido com bronze branco	Material construtivo

COMPATIBILIDADE

Comunicação

• Digital IO

Conexões

Elétrica Conector M12, codificação A, 3 pinos

Processo Rosca M12 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de peças ferrosas	✓	O princípio indutivo é otimizado para metais ferrosos.
Instalação embutida em metal	✗	Por ser não embutido, o campo magnético seria interferido pelo metal circundante.
CLP com entrada PNP	✓	O sensor fornece sinal positivo compatível com entradas padrão PNP.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IF5826 M12 PNP 4mm

Verifique a integridade do conector M12 e dos pinos.
Rosqueie a primeira porca de fixação no corpo do sensor.
Insira o sensor no suporte de montagem, garantindo espaço para a montagem não embutida.
Posicione a segunda porca de fixação e aperte para travar a posição.
Conecte o cabo M12, garantindo o encaixe firme e alinhamento do conector.
Verifique se o LED de status pisca ao aproximar um objeto metálico.

Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta mesmo com o alvo próximo.	Objeto metálico muito distante ou desalinhado.	Verifique a distância entre a face ativa e o alvo, garantindo que esteja dentro da distância de trabalho de 0 a 3,24 mm.
LED de status não acende ou erro no CLP.	Curto-circuito na carga conectada.	Meça a corrente de saída e verifique se a carga está abaixo de 250 mA e se não há curto-circuito na fiação.
Sensor permanece com sinal de saída 'ligado' constantemente.	Instalação embutida em metal.	Certifique-se de que não haja metal ao redor da face ativa, conforme a recomendação para sensores não embutidos.
Funcionamento intermitente ou falta de sinal.	Tensão fora da faixa nominal.	Use um multímetro para confirmar que a tensão de alimentação está entre 10 e 30V DC.

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial IFM IF5826 (Datasheet) Desenho Técnico Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IFM IF5826 e qual sua principal função?

Este é um sensor indutivo M12, ideal para detecção de posição sem contato em objetos metálicos, operando com tensão de 10 a 30V DC e saída PNP.

O que acompanha o produto na embalagem?

O sensor acompanha 2 porcas de fixação metálicas para montagem e possui contatos elétricos banhados a ouro para melhor condutividade.

Este sensor funciona para detectar materiais não metálicos?

Este sensor não é indicado para detecção de materiais não metálicos como plásticos, madeira ou líquidos sem invólucro metálico, pois seu princípio de funcionamento depende de campos eletromagnéticos.

Posso instalar este sensor de forma embutida em metal?

O modelo IF5826 possui montagem não embutida; seu uso embutido em metal pode causar disparos falsos ou detecção contínua por interferência no campo magnético.

O sensor parou de funcionar, como diagnosticar?

Sintomas como ausência de sinal de saída mesmo com objeto metálico próximo indicam falha de alimentação ou curto-circuito, verifique o LED de status amarelo e a tensão no conector M12.

Por que o sensor não aciona o atuador ou CLP?

Verifique se a carga conectada à saída PNP está dentro do limite de 250 mA; correntes superiores podem causar a proteção contra curto-circuito do sensor.

Qual a diferença deste sensor para outros modelos M12 da IFM?

O modelo IF5826 é uma unidade industrial padrão; a escolha entre este e outros modelos depende do alcance (4mm), tipo de montagem (não embutido) e necessidade de lógica PNP.

Este modelo é a melhor opção para minha aplicação?

A escolha deve focar na distância de comutação real de 4mm; caso a aplicação exija distâncias maiores ou menores, considere outros sensores da linha indutiva IFM.

Quais cuidados na instalação física?

A instalação requer o rosqueamento do corpo M12 utilizando as porcas fornecidas, garantindo que a face ativa não sofra impacto mecânico e que o conector M12 esteja firmemente encaixado.

Como garantir a originalidade do produto?

A IFM garante a especificação conforme norma EN 60947-5-2, com faturamento direto da fábrica para assegurar a procedência técnica do componente.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação que fornece tensão positiva (V+) ao carga quando o sensor é acionado. (Ref.: Função de saída)

Não embutido

Característica construtiva onde a face ativa do sensor deve ficar exposta, sem metal ao redor, para evitar o disparo prematuro do campo eletromagnético. (Ref.: Tipo de montagem)

Histerese

Diferença entre o ponto de ativação e desativação do sensor, garantindo estabilidade no sinal. (Ref.: 3...15% de Sr)

IP67

Grau de proteção que garante estanqueidade total contra poeira e resistência à imersão temporária em água. (Ref.: Grau de proteção)

MTTF

Mean Time To Failure, indicador estatístico da confiabilidade do componente (1083 anos). (Ref.: MTTF)
