Sensor Indutivo IFM IF5815 M12 PNP

Pré-visualizar: IF5815 IFM - Sensor Indutivo IFM Áreas Higiênicas M12 PNP NA 2mm IP67

IF5815 IFM - Sensor Indutivo IFM Áreas Higiênicas M12 PNP NA 2mm IP67

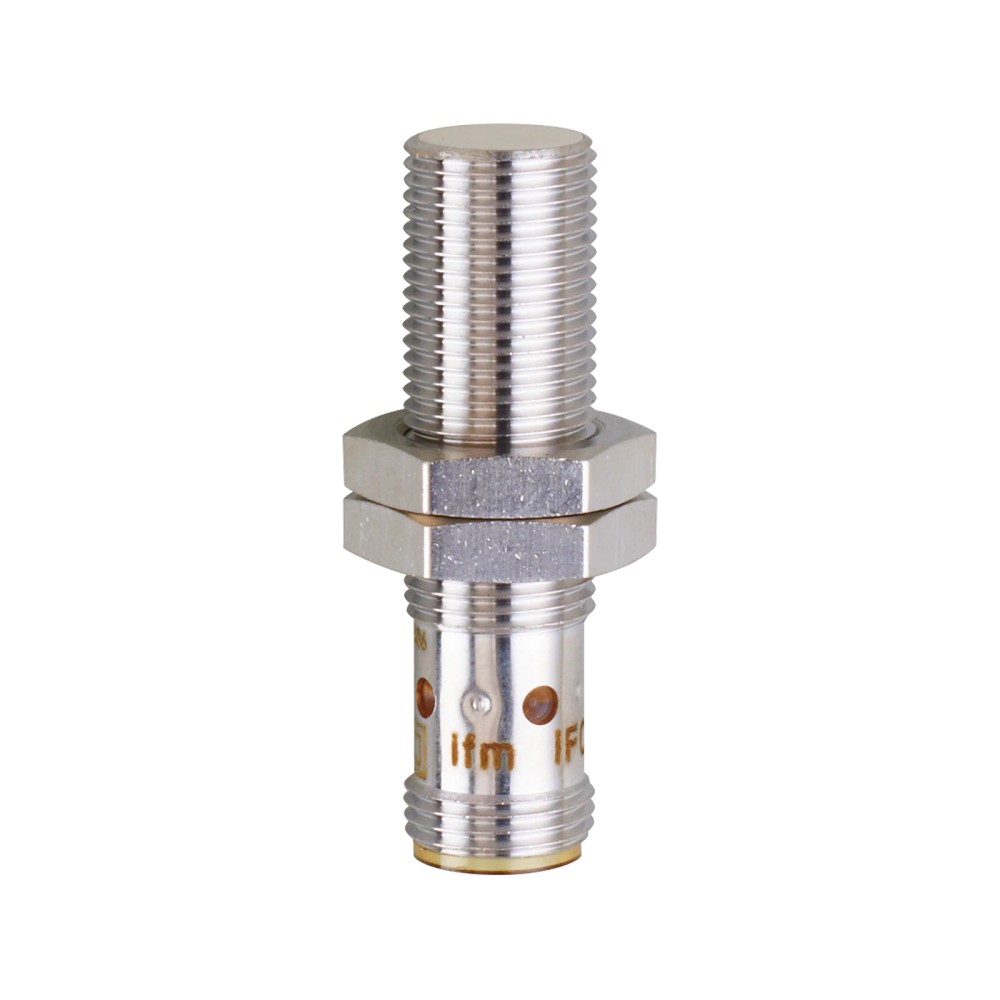

Imagem meramente ilustrativa

R$ 837,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IF5815
EAN: 4021179098755
NCM do produto: 85365090

Destaques do Produto Tipo de saída PNP...mais

Fechar menu

Saiba mais sobre: "IF5815 IFM - Sensor Indutivo IFM Áreas Higiênicas M12 PNP NA 2mm IP67"

Destaques do Produto

Tipo de saída

PNP

Função

Normalmente Aberto

Alcance

2 mm

Montagem

Embutido

Conexão

M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IF5815 IFM - Sensor Indutivo de Área Higiênica M12 PNP NA 2mm IP67

O sensor indutivo IF5815 é um dispositivo de detecção de alta precisão projetado para áreas higiênicas e processos de limpeza rigorosos. Equipado com carcaça em aço inoxidável 316L, oferece resistência superior contra corrosão. Com alcance de 2 mm e saída PNP normalmente aberta, é ideal para automação industrial DC.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	IF5815
Tipo	Sensor Indutivo
Alcance	2 mm
Saída	PNP / NA
Conexão	M12
Material	Aço Inoxidável 316L
Proteção	IP 67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Processos industriais com higienização frequente (CIP/SIP).
Linhas de envase de alimentos e bebidas.
Automação de máquinas de embalagem em ambientes agressivos.

⚠ Considere outro se precisa de:

Locais com exigência de certificação ATEX ou áreas de atmosferas explosivas.
Ambientes com detecção de materiais não metálicos (ex: plásticos, madeira, líquidos).
Aplicações que demandam lógica de saída NPN.

APLICAÇÕES E USO

Detecção de posição em esteiras de transporte na indústria alimentícia.
Monitoramento de presença em máquinas de embalagem que sofrem lavagem diária.
Aplicações que exigem resistência a produtos de limpeza devido ao material 316L.

COMO ESCOLHER

Antes de comprar o IF5815 IFM - Sensor Indutivo de Área Higiênica M12 PNP NA 2mm IP67, verifique estes pontos:

Quando escolher o IF5815

Ideal para ambientes que demandam resistência a oxidação e processos de limpeza frequentes, devido ao invólucro em aço inox 316L e grau IP67.

Quando considerar alternativas

Se a aplicação exigir detecção a distâncias superiores a 2 mm ou se o sistema de automação requerer lógica de comutação NPN em vez de PNP.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material do Invólucro	Aço inoxidável 316L (1.4404)	Garante alta resistência à corrosão em ambientes de limpeza higiênica.
Material da face ativa	PBT branco	Material polimérico estável para contato em áreas higiênicas.

Dados Elétricos
Tensão de operação	10...30 V DC	Faixa de operação padrão para sensores industriais DC.
Consumo de corrente	< 10 mA	Baixo consumo para eficiência energética do sistema.
Corrente máx. saída	200 mA	Limite de carga para a saída de comutação.

Faixa de Medição
Alcance de detecção	2 mm	Distância nominal de detecção para metais ferrosos.
Frequência de comutação	1200 Hz	Capacidade de detecção em alta velocidade.

Condições Ambientais
Grau de proteção	IP 67	Proteção contra poeira e água conforme norma industrial.
Temperatura ambiente	-25...80 °C	Faixa térmica operacional do componente.

COMPATIBILIDADE

Comunicação

• Digital Switching Output

Conexões

Elétrica 1 x M12; codificação: A; 3 pinos; contatos dourados

Processo M12 x 1 (rosca externa)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes alimentícios com lavagem diária	✓	O invólucro em aço 316L suporta os processos de higienização padrão.
Sistemas de controle NPN	✗	O sensor é fabricado exclusivamente para saída tipo PNP.
Instalação em áreas não metálicas	✗	Sensores indutivos requerem um alvo metálico para o funcionamento do campo magnético.

INSTALAÇÃO

Como instalar o IF5815 IFM - Sensor Indutivo de Área Higiênica M12 PNP NA 2mm IP67

Certifique-se de que a alimentação elétrica esteja desligada.
Fixe o sensor no local desejado utilizando as porcas de fixação.
Respeite o torque máximo de 15 Nm para evitar danos mecânicos.
Conecte o cabo M12 ao sensor garantindo o encaixe firme e a vedação.
Verifique o alinhamento do alvo metálico em relação à face ativa.
Ligue a alimentação e observe o LED de status ao aproximar o alvo.

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor falha após limpeza com jatos de água.	Falha na vedação do conector ou cabo danificado.	Inspecione o conector M12 e a integridade da vedação.
O sensor não comuta mesmo na presença do alvo.	Alvo metálico fora da distância nominal ou desalinhado.	Confirme se a distância está dentro dos 2 mm nominais.
Saída não atua ou protege o circuito.	Sobrecarga na saída (corrente superior a 200 mA).	Meça a corrente da carga conectada.
O dispositivo não liga.	Conexão elétrica invertida (Polaridade).	Verifique o esquema de pinagem no manual contra a fiação instalada.

DOCUMENTAÇÃO TÉCNICA

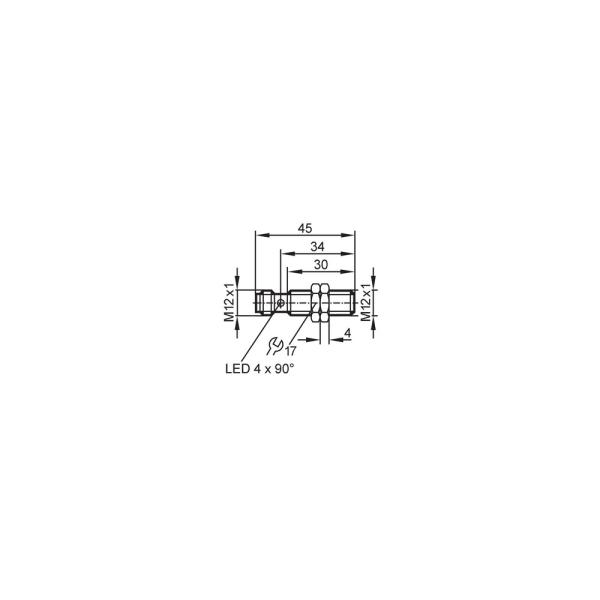

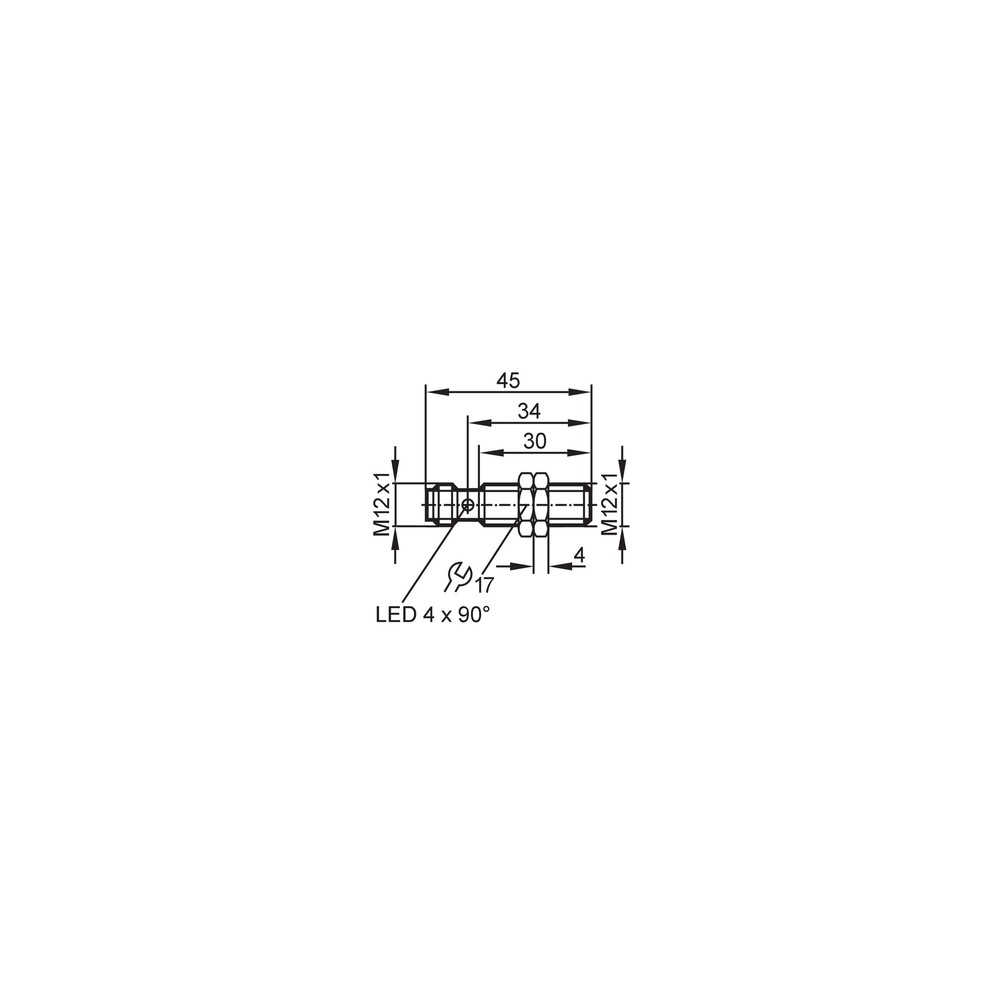

Folha de Dados Técnicos IF5815 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IF5815 e onde ele pode ser aplicado?

O IF5815 é um sensor indutivo projetado para detecção de presença de metal em ambientes com requisitos de higiene, como indústrias alimentícias.

Quais são as especificações técnicas básicas do IF5815?

Ele possui um alcance de detecção de 2 mm, montagem embutida, saída PNP do tipo normalmente aberta e conexão M12 de 3 fios.

Este sensor funciona em sistemas NPN?

Não, este sensor não é compatível com sistemas que requerem lógica NPN. Ele foi projetado exclusivamente para saídas de comutação do tipo PNP.

Posso utilizar este sensor em áreas com risco de explosão?

O sensor não deve ser usado em áreas classificadas como zonas explosivas, pois não possui certificações ATEX específicas para esse propósito.

Como diagnosticar se o sensor está com falha de comutação?

O sintoma comum é o LED de status não acender ou a saída não comutar ao detectar metal. A causa provável é inversão de polaridade ou falta de alimentação 24V DC.

O que devo verificar antes de solicitar a substituição do componente?

Verifique a continuidade do cabo, a tensão de entrada na fonte (10-30V DC) e se o alvo metálico está dentro da distância nominal de 2 mm.

Este sensor é melhor que um modelo industrial padrão?

Este produto é a versão higiênica com carcaça em aço inoxidável 316L, sendo mais indicado para lavagem frequente do que sensores padrão de latão niquelado.

O produto acompanha acessórios de montagem?

O modelo IF5815 é vendido como uma unidade individual e já acompanha as duas porcas de fixação necessárias para a instalação.

Quais cuidados devo ter ao instalar o sensor?

A instalação deve ser feita utilizando as porcas de fixação inclusas, respeitando o torque máximo de 15 Nm para não danificar a rosca.

Onde posso consultar os termos de garantia deste componente?

A IFM garante a conformidade técnica conforme o datasheet; para questões de garantia comercial, consulte os termos de faturamento da IFM ELECTRONIC LTDA.

GLOSSÁRIO TÉCNICO

Sensor Indutivo

Dispositivo que detecta a presença de objetos metálicos sem contato físico, operando via campo eletromagnético (Ref.: Tipo de produto).

PNP

Tipo de saída de comutação onde o sensor fornece uma tensão positiva (VCC) à carga quando ativado (Ref.: Saída de comutação).

IP67

Índice de proteção que garante vedação total contra poeira e proteção contra imersão temporária em água (Ref.: Grau de proteção).

MTTF

Tempo médio até a falha, indicando a confiabilidade estatística do componente (Ref.: 1083 anos).

Histerese

Diferença entre o ponto de comutação e o ponto de desativação, essencial para evitar oscilações na saída (Ref.: 1...20 % de Sr).
