Sensor Indutivo IFM IF5813 M12 - Áreas Higiênicas

Pré-visualizar: IF5813 IFM - Sensor Indutivo IFM Áreas Higiênicas M12 PNP 4mm

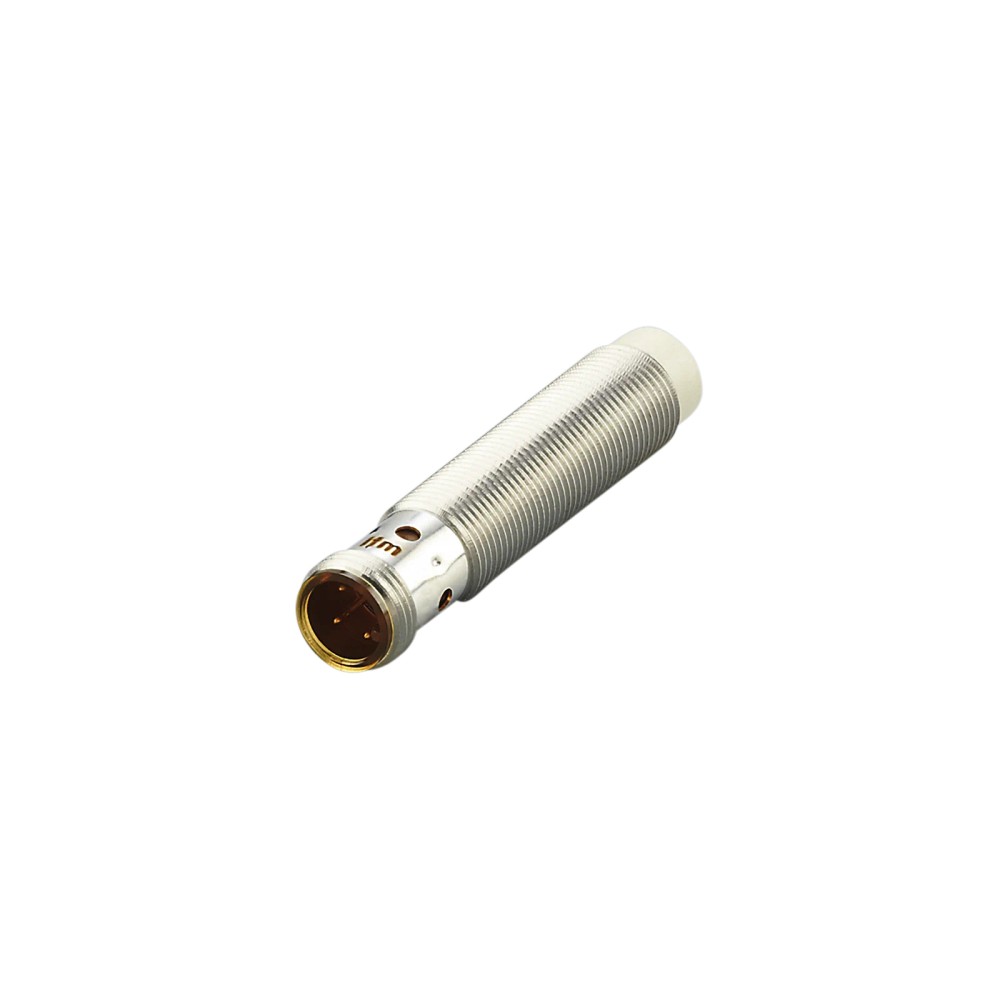

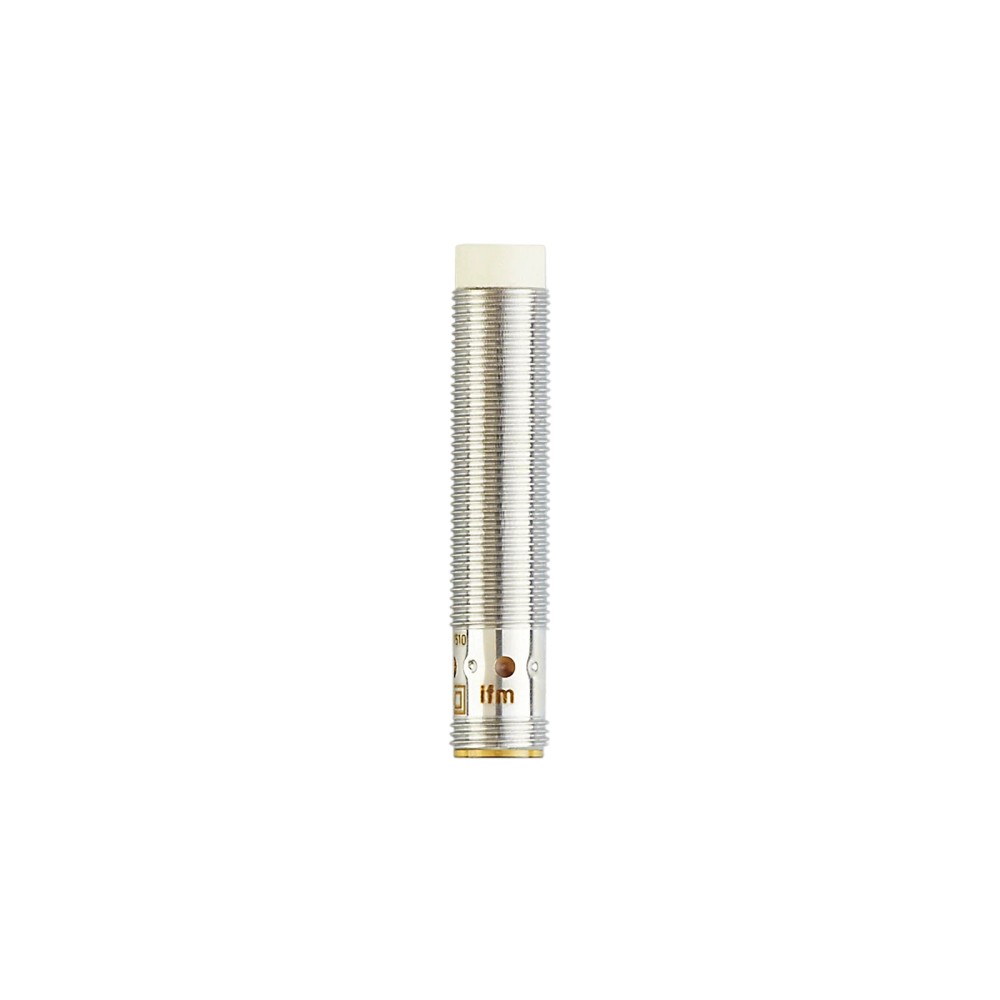

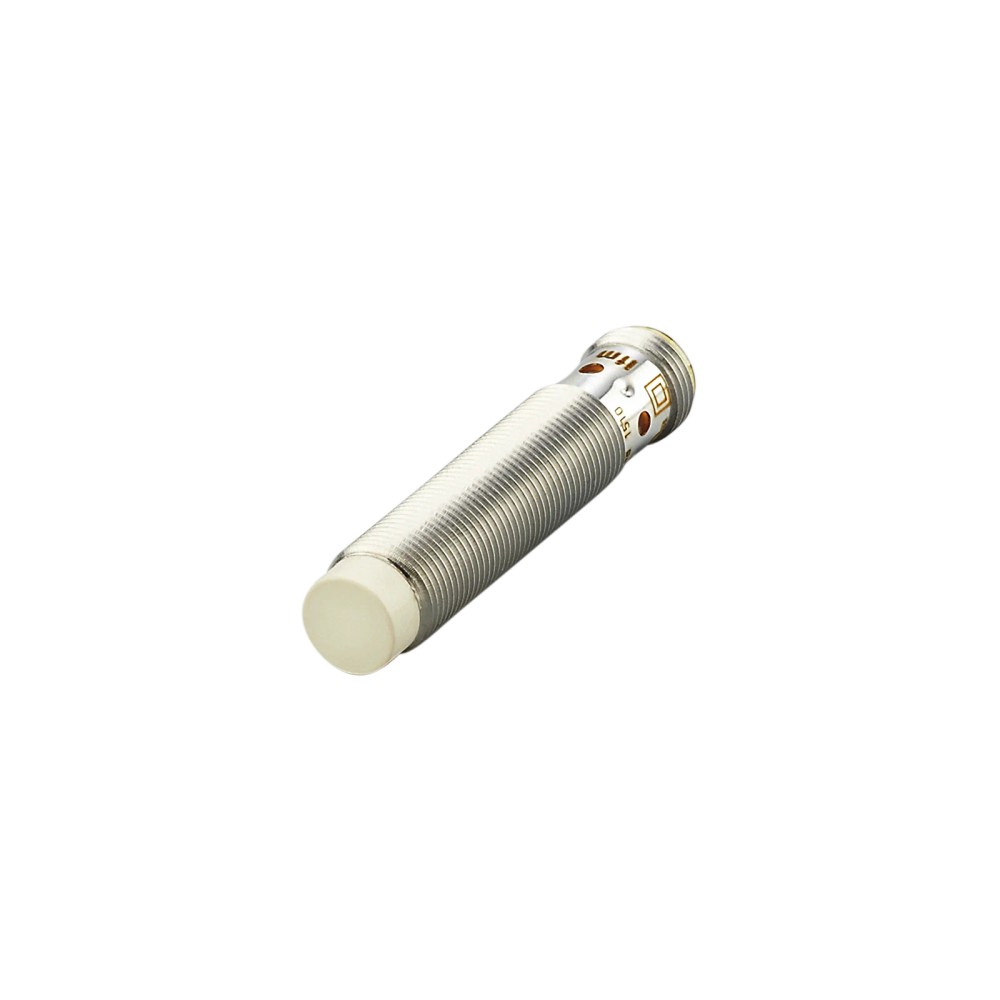

IF5813 IFM - Sensor Indutivo IFM Áreas Higiênicas M12 PNP 4mm

Imagem meramente ilustrativa

R$ 857,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IF5813
EAN: 4021179098731
NCM do produto: 85365090

Destaques do Produto Montagem Não embutido...mais

Fechar menu

Saiba mais sobre: "IF5813 IFM - Sensor Indutivo IFM Áreas Higiênicas M12 PNP 4mm"

Destaques do Produto

Montagem

Não embutido

Saída

PNP

Conexão

M12

Alcance

4 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IF5813 M12 PNP 4mm

O IF5813 é um sensor indutivo de alto desempenho projetado para ambientes industriais exigentes e áreas higiênicas. Com invólucro em aço inoxidável 316L, ele oferece alta durabilidade contra agentes químicos de limpeza. Possui alcance de detecção de 4mm e conexão M12, sendo ideal para automação de processos que exigem confiabilidade e vedação IP67.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm
SKU	IF5813
Tipo de Saída	PNP
Distância de Detecção	4 mm
Conexão Elétrica	M12
Proteção	IP 67
Material	Aço Inoxidável 316L
Frequência	1400 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Áreas higiênicas e alimentícias
Ambientes com processos de limpeza frequentes
Detecção de alvos metálicos em montagem não embutida

⚠ Considere outro se precisa de:

Instalações que exigem montagem embutida (flush)
Ambientes com temperaturas excedendo 80 °C
Aplicações que exigem comunicação via protocolo IO-Link

APLICAÇÕES E USO

Indústria alimentícia (áreas de processamento)
Equipamentos com necessidade de lavagem frequente
Automação industrial que utiliza alvos metálicos
Linhas de embalagem com alta cadência

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IF5813 M12 PNP 4mm, verifique estes pontos:

Escolha para ambientes higiênicos

Utilize o IF5813 quando precisar de resistência química e mecânica contra processos de limpeza recorrentes em máquinas de aço inoxidável.

Verifique a montagem

Escolha este modelo apenas se o projeto permitir montagem não embutida. Caso o espaço exija montagem embutida, este sensor não é a opção indicada.

ESPECIFICAÇÕES TÉCNICAS

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação admissível
Tipo de corrente	DC	Tipo de sinal elétrico
Consumo de corrente	< 10 mA	Consumo em vazio

Saídas
Tipo de saída	PNP	Lógica de comutação
Função de saída	Normalmente aberto	Estado do contato sem detecção
Corrente de comutação	200 mA	Máxima carga suportada
Frequência de comutação	1400 Hz	Velocidade máxima de operação

Dados mecânicos
Material do invólucro	Aço inoxidável 316L	Proteção contra corrosão
Dimensões	M12 x 1 / L = 60 mm	Dimensões físicas
Torque de aperto	15 Nm	Limite de força para instalação

Condições ambientais
Grau de proteção	IP 67	Proteção ambiental
Temperatura ambiente	-25...80 °C	Faixa de operação térmica

COMPATIBILIDADE

Comunicação

• Digital Switching Signal (PNP)

Conexões

Elétrica M12 (Codificação A, 3 pinos)

Processo M12 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Áreas com limpeza periódica	✓	O material 316L resiste aos agentes químicos comuns.
Montagem embutida em metal	✗	A característica não embutida exige que a face do sensor fique exposta.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IF5813 M12 PNP 4mm

Verifique se o local de montagem permite espaço para o sensor não embutido
Limpe a superfície de fixação
Rosqueie o sensor manualmente na estrutura
Utilize as porcas de fixação inclusas
Aperte as porcas com torque máximo de 15 Nm
Conecte o cabo M12 e verifique o acendimento do LED

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
LEDs não acendem	Tensão fora da faixa ou inversão de polaridade	Medir a tensão nos pinos do conector M12
Sensor não comuta	Alvo metálico fora da distância sensível	Verificar se o alvo está a menos de 4mm da face
Sinal intermitente ou permanente	Impacto mecânico na face ativa	Inspecionar danos físicos na face de PBT
Falha de comunicação	Cabo rompido ou oxidação no conector	Testar continuidade do cabo de conexão

DOCUMENTAÇÃO TÉCNICA

Datasheet IF5813 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IF5813 e para que ele serve?

O IF5813 é um sensor indutivo de proximidade com invólucro M12 em aço inoxidável 316L, projetado para detectar objetos metálicos em áreas higiênicas.

O que acompanha o produto na embalagem?

O produto acompanha duas porcas de fixação para instalação mecânica.

Posso instalar este sensor embutido em metal?

Não, este modelo não é adequado para montagem embutida (flush), sendo projetado especificamente para instalação não embutida devido à sua característica de detecção.

Este sensor é compatível com o protocolo IO-Link?

Não, este modelo opera via saída de comutação PNP padrão e não suporta comunicação IO-Link.

O sensor não está enviando sinal, o que devo fazer?

A ausência de sinal pode indicar falha na alimentação elétrica ou rompimento do cabo de conexão, verifique se há tensão entre 10-30V DC no conector M12.

O sensor está disparando sem o alvo, por que isso ocorre?

O acionamento constante ou intermitente pode ser causado por interferência de metais próximos ou vibração excessiva, verifique se o objeto alvo está dentro da distância de comutação nominal de 4mm.

Qual a recomendação para montagem em locais com vibração?

Para aplicações em áreas com alta vibração mecânica, prefira suportes de montagem rígidos que garantam o torque de aperto de 15 Nm especificado.

Por que escolher este modelo em vez de um sensor de latão?

O IF5813 é otimizado para ambientes com processos de limpeza periódicos devido ao invólucro em aço inox 316L, enquanto sensores indutivos comuns de latão niquelado podem oxidar nessas condições.

Quais cuidados devo ter na instalação?

A instalação requer alinhamento preciso do sensor frente ao objeto metálico, garantindo que a face ativa de PBT branco não sofra impactos mecânicos diretos durante a operação.

Como funciona a garantia e procedência deste sensor?

A IFM garante a conformidade técnica conforme datasheet; para suporte técnico, a Melhor Indústria realiza o atendimento e a IFM é responsável pelo faturamento e logística.

GLOSSÁRIO TÉCNICO

PNP

Configuração de saída que comuta o positivo (carga entre saída e terra). (Ref.: Tipo de saída)

Montagem não embutida

Instalação onde a face sensível do sensor deve permanecer livre de metal ao redor para garantir o alcance nominal. (Ref.: Metodo de montagem)

Aço Inoxidável 316L

Material de alta resistência à corrosão, ideal para ambientes químicos ou higiênicos. (Ref.: Material involucro)

Grau de Proteção IP 67

Índice de proteção contra poeira e imersão temporária em água. (Ref.: Grau de proteção)

Histerese

Diferença entre o ponto de comutação ao aproximar e afastar o alvo. (Ref.: Histerese)
