Sensor Indutivo IFM IF5811 M12 PNP 7mm

Pré-visualizar: IF5811 IFM - Sensor Indutivo IFM Detecção de Coolant M12 PNP 7mm

IF5811 IFM - Sensor Indutivo IFM Detecção de Coolant M12 PNP 7mm

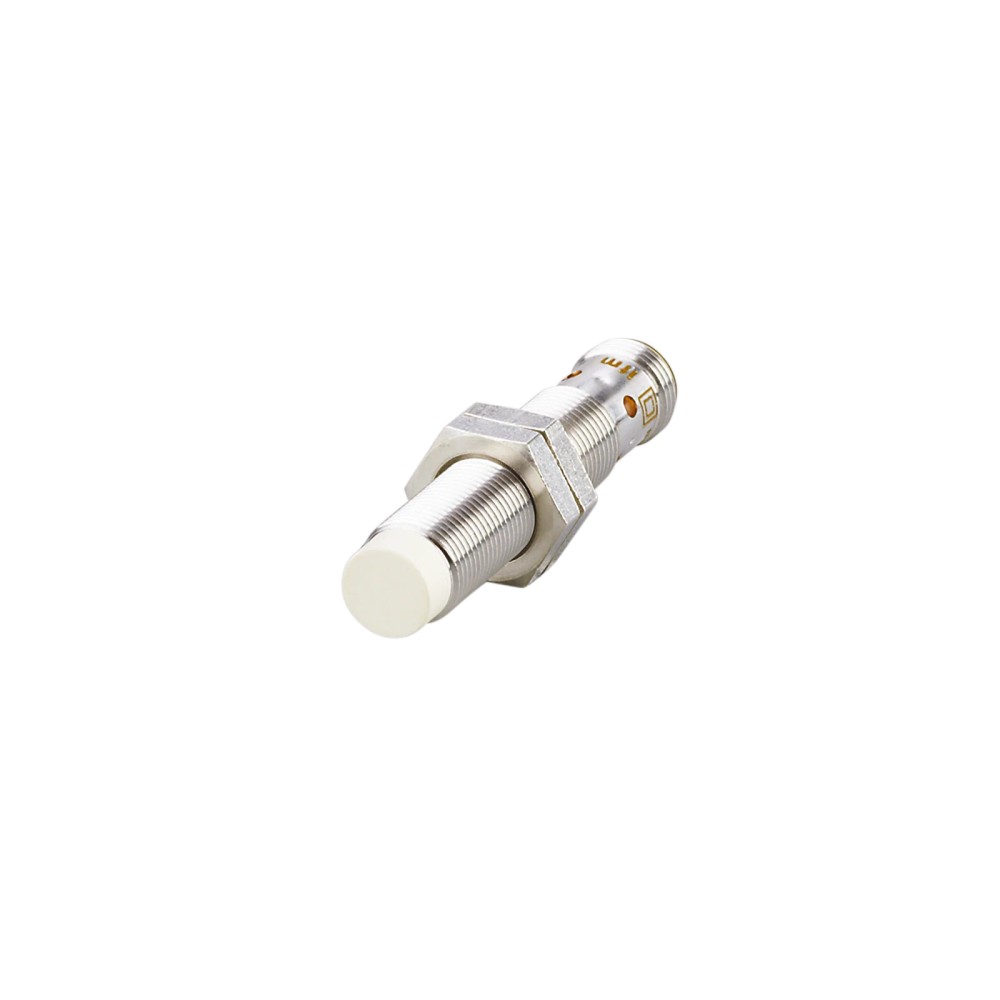

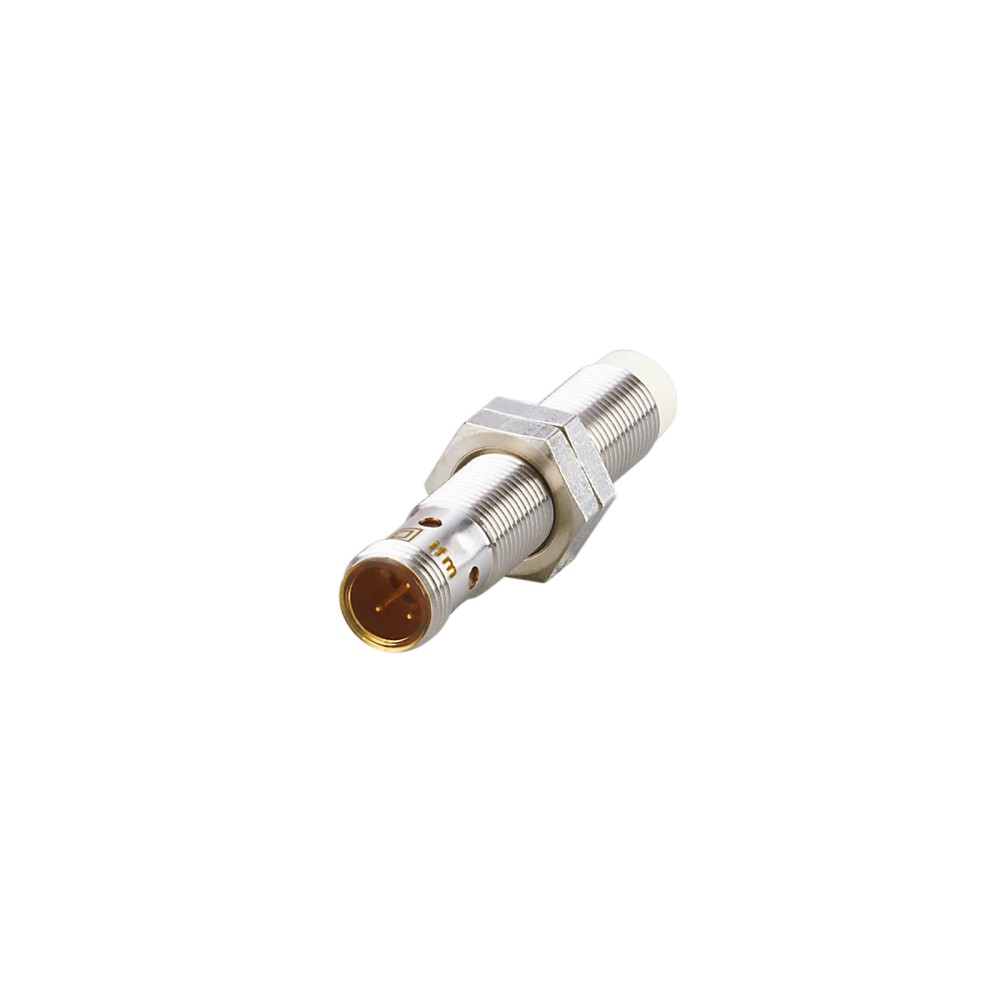

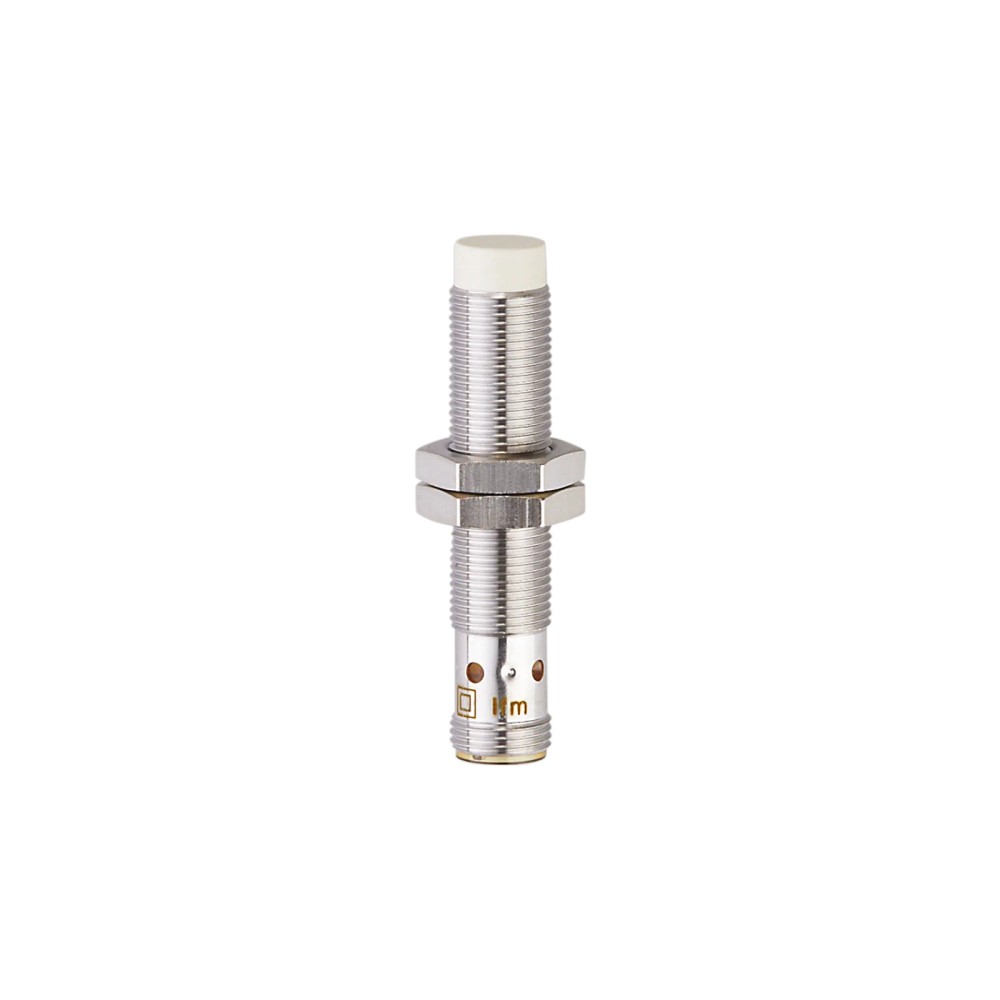

Imagem meramente ilustrativa

R$ 808,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IF5811
EAN: 4021179098717
NCM do produto: 85365090

Destaques do Produto Tamanho da rosca M12...mais

Fechar menu

Saiba mais sobre: "IF5811 IFM - Sensor Indutivo IFM Detecção de Coolant M12 PNP 7mm"

Destaques do Produto

Tamanho da rosca

M12

Tipo de saída

PNP

Distância de detecção

7 mm

Montagem

Não embutido

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IF5811, M12, PNP, 7mm, Não Embutido

O sensor indutivo ifm IF5811 é um dispositivo de proximidade M12 projetado para detecção precisa de objetos metálicos em ambientes industriais com fluidos de corte. Possui alcance de 7 mm, saída PNP e alta resistência mecânica para operações contínuas. É ideal para automação de máquinas que utilizam lubrificantes e refrigerantes pesados.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IF5811
Alcance	7 mm
Saída	PNP / Normalmente Aberto
Conexão	M12
Proteção	IP 68
Corrente	200 mA
Frequência	700 Hz
Dimensões	M12 x 1, 60mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de peças metálicas em centros de usinagem
Aplicações com presença constante de óleos e refrigerantes
Linhas de montagem automotiva que exigem resistência IP68

⚠ Considere outro se precisa de:

Instalação embutida em metal (requer zona livre ao redor do sensor)
Detecção de alvos não ferrosos ou não condutores
Ambientes com temperaturas excedendo 70 °C

APLICAÇÕES E USO

Detecção de posição em tornos e fresadoras CNC
Monitoramento de presença em linhas de montagem
Sistemas de transporte com presença de fluidos

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IF5811, M12, PNP, 7mm, Não Embutido, verifique estes pontos:

Escolha este modelo se...

Você necessita de uma distância de detecção estendida de 7mm em invólucro M12 e o ambiente possui fluidos refrigerantes que degradam sensores comuns.

Considere outra opção se...

Se a aplicação exige montagem embutida nivelada na face metálica ou se o protocolo de comunicação requerido é IO-Link (este modelo não especifica suporte a IO-Link).

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Alcance de detecção	7 mm	Distância nominal de operação.
Tipo de montagem	Não embutido	Requer espaço livre lateral.

Dados elétricos
Tensão de operação	10...30 DC V	Faixa de alimentação admissível.
Saída de comutação	PNP	Tipo de transistor de saída.
Consumo de corrente	< 10 mA	Consumo próprio sem carga.

Condições ambientais e materiais
Grau de proteção	IP 68	Vedação contra líquidos.
Temperatura ambiente	-25...70 °C	Faixa de operação térmica.
Invólucro	Latão revestido com bronze branco	Material de alta resistência.

COMPATIBILIDADE

Comunicação

• I/O Digital padrão 24V DC

Conexões

Elétrica Conector M12, 4 pinos (utiliza 3 fios)

Processo Rosca M12 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com refrigerante industrial	✓	O sensor possui design robusto e grau de proteção IP 68.
Montagem embutida em metal	✗	O modelo é não embutido; a montagem embutida causará detecção falsa.
Controladores PNP (PLC 24V)	✓	Compatível com a lógica de comutação PNP padrão da IFM.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IF5811, M12, PNP, 7mm, Não Embutido

Limpe a área de fixação de detritos.
Verifique se o furo de montagem possui rosca compatível M12x1.
Rosqueie o sensor manualmente até a posição desejada.
Fixe o sensor utilizando as duas porcas fornecidas para travar o alinhamento.
Conecte o cabo M12 de 3 vias observando o alinhamento do pino guia.
Teste o chaveamento passando um objeto metálico a 7mm da face ativa.

Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor permanece ativado sem a presença de objeto alvo.	Objeto metálico muito próximo da face ativa ou dentro da zona de montagem embutida.	Verificar o manual quanto à zona de instalação livre exigida.
Sinal intermitente ou ausência de sinal.	Falha na fiação ou conector M12 frouxo.	Checar torque do conector e continuidade dos cabos.
Sensor não liga ou apresenta comportamento instável.	Tensão de alimentação fora da faixa especificada (10-30V).	Medir a tensão nos pinos do conector durante operação.
Saída não comuta ou apresenta erro de sobrecarga.	Corrente da carga superior a 200 mA.	Verificar se a carga conectada respeita o limite de corrente nominal.

DOCUMENTAÇÃO TÉCNICA

Datasheet IF5811 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IF5811 da ifm?

Este é um sensor indutivo M12 da ifm, modelo IF5811, projetado para detecção de posição sem contato em ambientes industriais com presença de fluidos refrigerantes (coolant).

O que vem na embalagem do sensor IF5811?

O produto acompanha o sensor e duas porcas de fixação para instalação mecânica.

Este sensor detecta objetos de plástico ou madeira?

Ele não é recomendado para detecção de objetos não metálicos, visto que opera baseando-se em indução eletromagnética em alvos metálicos.

Posso instalar este sensor totalmente nivelado em uma chapa metálica?

Este modelo é do tipo não embutido; portanto, não deve ser instalado rente à face metálica, pois isso causaria detecção falsa contínua.

O que fazer se o sensor parar de detectar o alvo?

Sintoma de falha de comutação: verifique se o LED amarelo de status acende ao aproximar um objeto metálico. Se não acender, verifique a continuidade da alimentação de 10-30V DC.

Por que o sensor indica erro de proteção contra curto-circuito?

Se o sensor apresenta curto-circuito interno, verifique se a carga conectada excede 200 mA ou se houve inversão de polaridade na fiação.

Qual a diferença deste sensor para um modelo M12 comum?

O IF5811 é uma versão de alcance aumentado (7mm) para montagem não embutida, sendo superior em distância de detecção a modelos padrão de 4mm.

Por que escolher o modelo IF5811 em vez de outros sensores M12?

Escolha este modelo se você necessita de maior tolerância de distância (7mm) e resistência a fluidos agressivos de usinagem.

Qual o cuidado na instalação mecânica?

A instalação exige um conector M12 de 4 pinos (utilizando 3 fios), garantindo o aperto correto das porcas fornecidas para evitar vibrações.

Como funciona o suporte técnico e garantia?

A garantia e o suporte técnico são fornecidos pela IFM ELECTRONIC LTDA, com faturamento direto do fabricante.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação que comuta o positivo (carga conectada entre saída e 0V).

Montagem não embutida

Requer uma zona livre ao redor da face sensora para evitar o acionamento indesejado pela carcaça metálica (Ref.: Tipo de montagem).

Histerese

Diferença entre o ponto de comutação na aproximação e no afastamento do alvo, garantindo estabilidade (Ref.: 3...15 % de Sr).

Grau de proteção IP 68

Indica proteção total contra poeira e imersão prolongada em água sob pressão especificada.

Fator de correção

Coeficiente que altera a distância de detecção dependendo do material do alvo (ex: Aço 1.0, Cobre 0.3).
