Sensor Indutivo IF5775 IFM M12 PNP 4mm

Pré-visualizar: IF5775 IFM - Sensor Indutivo ifm Automação Industrial M12 PNP 4mm IP68

IF5775 IFM - Sensor Indutivo ifm Automação Industrial M12 PNP 4mm IP68

Imagem meramente ilustrativa

R$ 808,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IF5775
EAN: 4021179098359
NCM do produto: 85365090

Destaques do Produto Saída PNP normalmente...mais

Fechar menu

Saiba mais sobre: "IF5775 IFM - Sensor Indutivo ifm Automação Industrial M12 PNP 4mm IP68"

Destaques do Produto

Saída

PNP normalmente aberta, DC

Alcance

4 mm; montagem embutida

Conexão

M12 codificação A, 3 contatos

Alimentação

10...30 V DC

Ambiente

-25...70 °C; IP68

Frequência de comutação

700 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

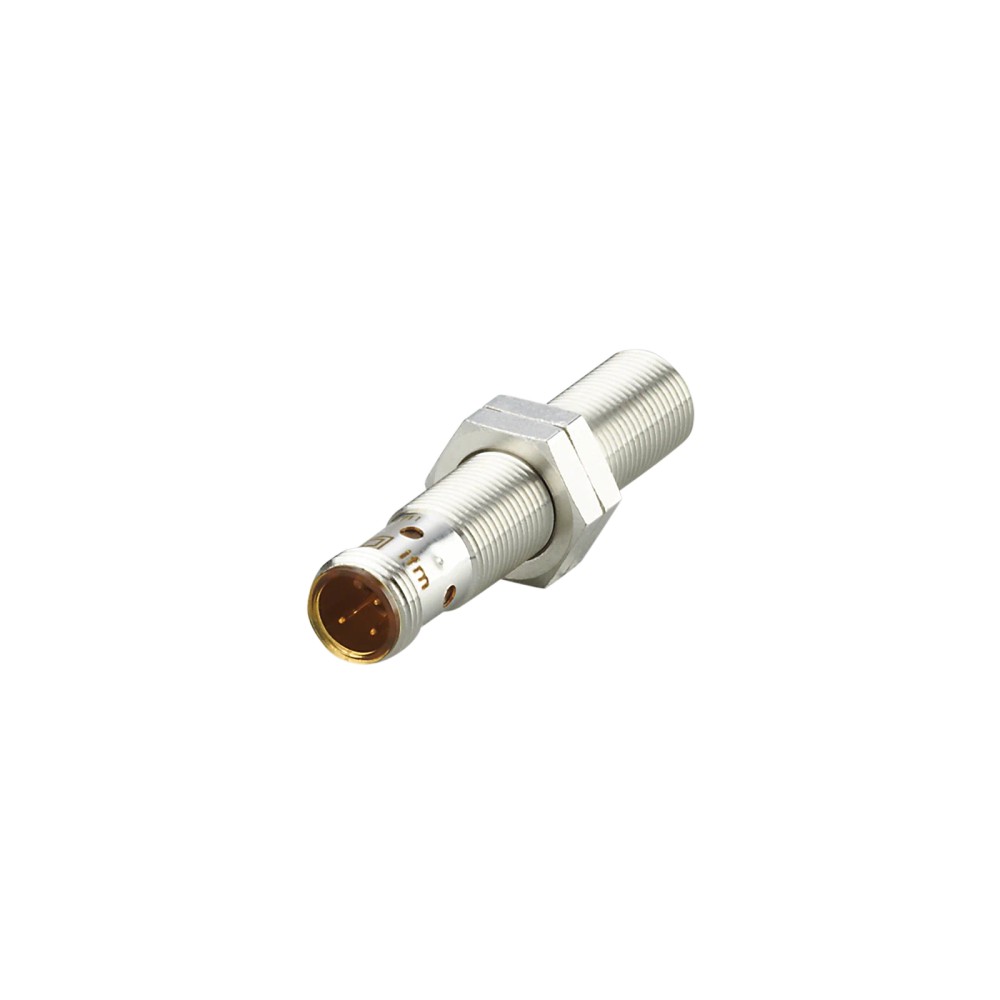

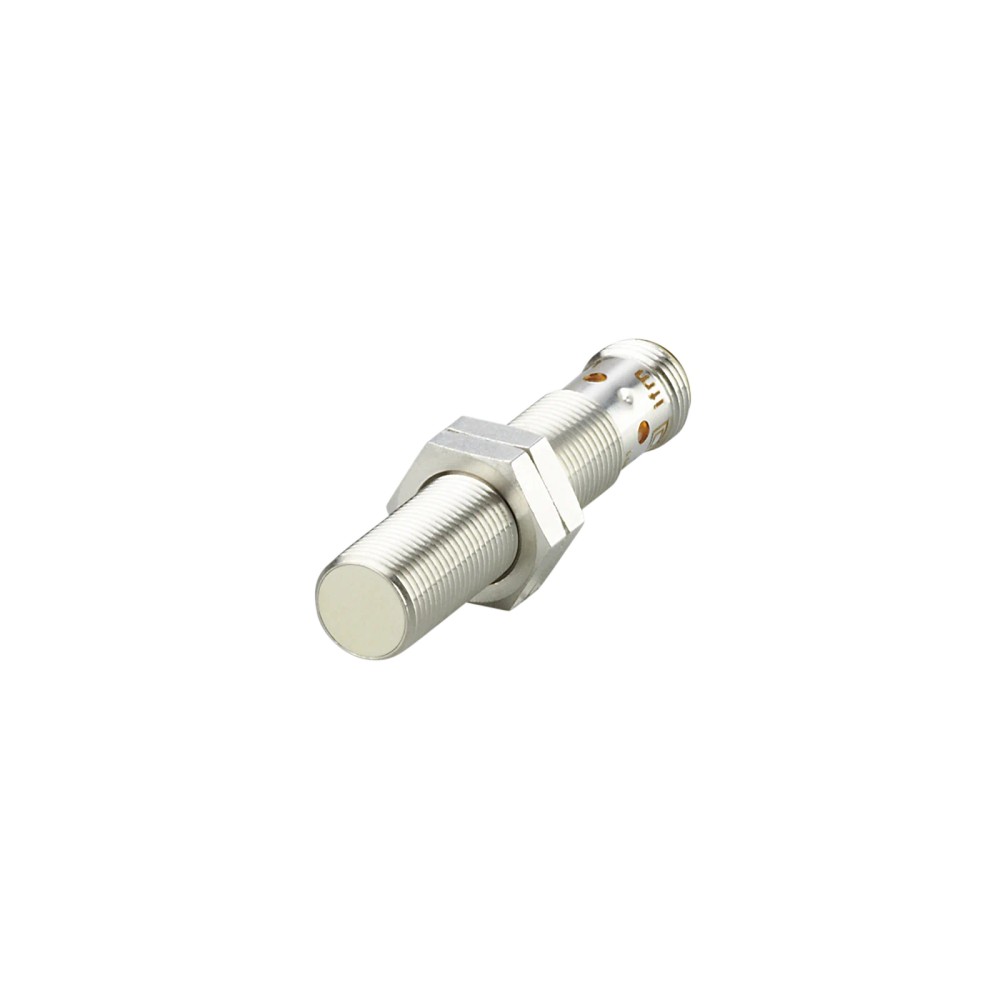

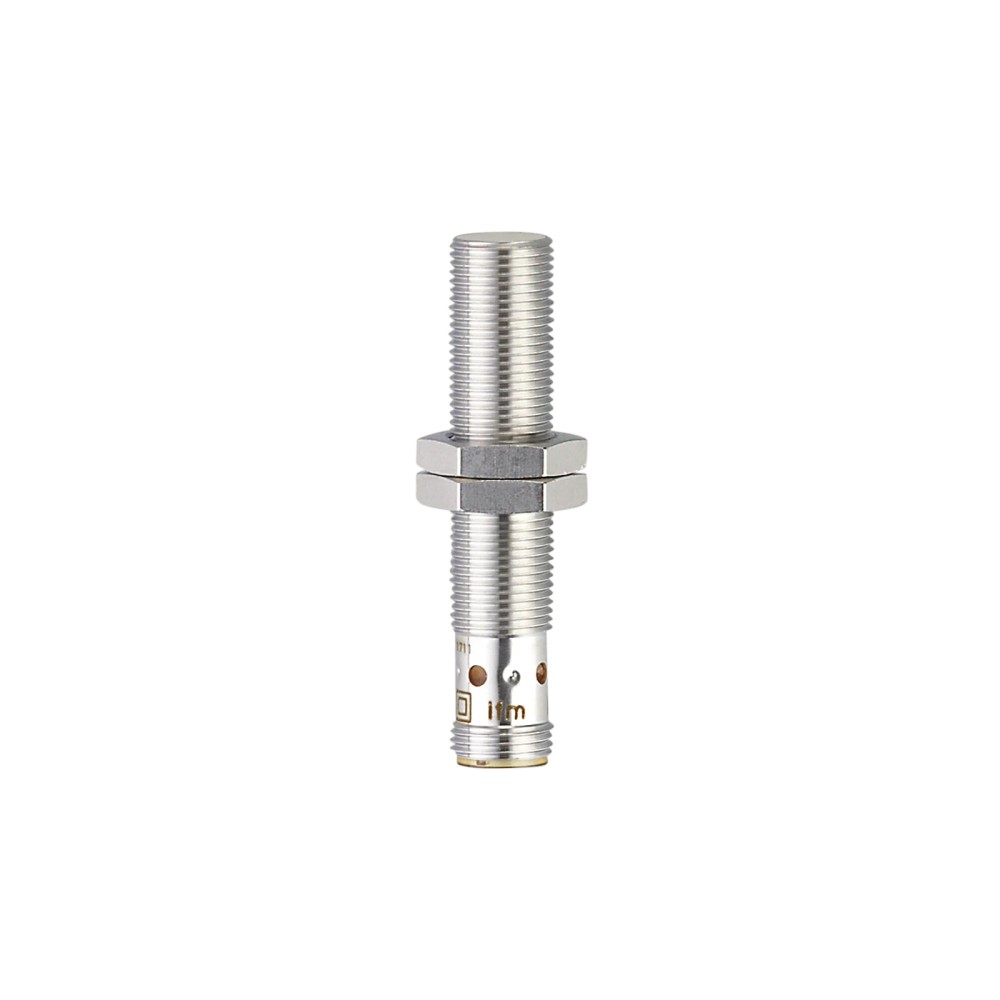

Sobre o Sensor indutivo ifm IF5775 M12 PNP normalmente aberto, alcance de 4 mm, IP68

O IF5775 é um sensor indutivo cilíndrico para detecção sem contato em aplicações de automação industrial. Possui saída PNP normalmente aberta, alcance nominal de 4 mm e montagem embutida. Seu invólucro M12 x 1 tem comprimento de 60 mm e proteção IP68; a ficha também identifica aplicações com refrigerantes e lubrificantes (Coolant).

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IF5775
Tipo	Sensor indutivo
Rosca e dimensões	M12 x 1; comprimento de 60 mm
Montagem	Embutida
Alcance de detecção	4 mm
Saída	PNP, normalmente aberta; DC
Conexão elétrica	M12, codificação A, 3 contatos dourados
Grau de proteção	IP68
Tensão de operação	10...30 V DC
Frequência de comutação	700 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos metálicos em máquinas e sistemas de automação industrial, respeitando o alcance nominal de 4 mm e a montagem embutida.
Aplicações em máquinas-ferramentas e ambientes relacionados a refrigerantes e lubrificantes, conforme a aplicação Coolant indicada na ficha.
Circuitos de entrada compatíveis com saída PNP normalmente aberta e alimentação de 10...30 V DC.

⚠ Considere outro se precisa de:

Não selecionar para uma entrada que exija saída NPN ou normalmente fechada: a saída especificada é PNP normalmente aberta.
Não selecionar quando a distância necessária de detecção exceder o alcance nominal de 4 mm.
Não instalar em circuito cuja tensão de alimentação esteja fora de 10...30 V DC.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: máquinas-ferramentas e sistemas de automação industrial associados a refrigerantes e lubrificantes (Coolant), respeitando a faixa ambiente de -25...70 °C e as condições declaradas de IP68.
Possibilidade de uso inferida: detecção de alvos metálicos em máquinas, desde que a instalação respeite montagem embutida, alcance nominal de 4 mm e os fatores de correção por material informados. A validação deve considerar o alvo e a geometria reais.
A ficha não especifica protocolo de rede, aplicação para detecção de materiais não metálicos nem condições detalhadas de exposição química; consulte o fabricante para validar esses requisitos.

COMO ESCOLHER

Antes de comprar o Sensor indutivo ifm IF5775 M12 PNP normalmente aberto, alcance de 4 mm, IP68, verifique estes pontos:

Escolha o IF5775 quando

A aplicação exigir detecção indutiva com montagem embutida, alcance nominal de 4 mm, saída PNP normalmente aberta e conexão M12 de 3 contatos. Verifique também a alimentação de 10...30 V DC e a faixa ambiente de -25...70 °C.

Considere outra configuração quando

A entrada do controlador exigir lógica NPN ou normalmente fechada, a alimentação estiver fora da faixa especificada ou a aplicação exigir alcance superior a 4 mm. Confirme a configuração necessária na documentação do fabricante antes de escolher outro modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação do produto.
Modelo / código do fabricante	IF5775	Identificação para seleção e reposição.
Marca	ifm	Fabricante indicado na ficha.
Aplicação indicada	Aplicações industriais e automação industrial; máquinas-ferramentas, refrigerantes e lubrificantes; Coolant	Cenários de aplicação informados nos dados do produto.
Alcance aumentado	Sim	Característica especial informada na ficha; o alcance de detecção especificado continua sendo 4 mm.

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 10 mA	Valor informado para o sensor.
Corrente máxima constante da saída de comutação DC	200 mA	Limite informado para a saída.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo especificado para a saída.
Frequência de comutação DC	700 Hz	Frequência de comutação indicada na ficha.
Proteção contra sobrecarga	Sim	Recurso de proteção indicado pelo fabricante.
Proteção contra curto-circuitos	Sim	Recurso de proteção indicado pelo fabricante.
Proteção contra inversão de polaridade	Sim	Recurso de proteção indicado pelo fabricante.
EMC	EN 60947-5-2 / EN 55011 classe B	Referências de compatibilidade eletromagnética declaradas.
Classe de proteção	II	Classificação declarada na ficha.

Saída e conexão elétrica
Função elétrica	PNP	Tipo de saída de comutação.
Função da saída	Normalmente aberta	Estado funcional especificado.
Tipo de saída	DC; PNP; normalmente aberta	Configuração elétrica indicada nos dados do anúncio.
Conexão elétrica	1 x M12, codificação A; 3 contatos dourados	Tipo de conexão e contatos declarados.

Detecção e desvios
Alcance de detecção	4 mm	Valor nominal informado para montagem embutida.
Distância real de comutação Sr	4 ± 10 % mm	Faixa declarada em relação à distância real de comutação.
Distância de trabalho	0...3,24 mm	Faixa de trabalho indicada na ficha.
Histerese	3...15 % de Sr	Valor relativo à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação declarada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores por material informados na ficha; considerar ao avaliar a detecção do alvo.

Condições ambientais
Temperatura ambiente	-25...70 °C	Faixa de operação indicada.
Grau de proteção	IP68; aplicação Coolant indicada	Classificação declarada; avaliar as condições efetivas de exposição e instalação.
Certificado UL	Ta 0...40 °C; Enclosure type Type 1; aprovação A004; arquivo E174191	Dados de aprovação UL declarados na ficha; a faixa Ta indicada é a referência associada à certificação.

Dados mecânicos
Designação da rosca	M12 x 1	Dimensão da rosca do corpo.
Dimensões	M12 x 1 / L = 60 mm	Dimensões informadas para o sensor.
Montagem	Embutida	Tipo de montagem declarado.
Invólucro	Forma construtiva de roscas	Configuração mecânica indicada.
Material do invólucro	Latão revestido com bronze branco	Material declarado para o invólucro.
Materiais	Invólucro: latão revestido com bronze branco; face ativa: LCP branco; janela dos LEDs: PEI; porcas de fixação: latão revestido com bronze branco	Materiais dos componentes indicados na ficha.
Peso	27,4 g	Peso informado no conjunto de atributos do produto.
Material incluído	2 porcas de fixação	Conteúdo indicado na ficha.

Displays e indicação
Indicador	Status de chaveamento, 4 x LED amarelo	Indicação visual do estado de comutação informada.

Dados de vida útil e fornecimento
MTTF	1083 anos	Valor declarado na ficha do produto; não representa período de garantia.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
Software embedded incluído	Não	A ficha informa que não há software embedded incluído.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha; o produto é descrito como sensor com saída de comutação DC PNP.

Conexões

Elétrica Conector M12, codificação A, 3 contatos dourados. Saída PNP normalmente aberta, DC; alimentação de 10...30 V DC. Confirmar a atribuição dos pinos no datasheet antes de ligar.

Processo Não possui conexão de processo especificada; corpo roscado M12 x 1 para montagem do sensor.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador ou circuito de entrada PNP compatível, com alimentação de 10...30 V DC	✓	A ficha especifica saída PNP normalmente aberta e alimentação DC nessa faixa.
Entrada que requer saída NPN ou normalmente fechada	✗	A ficha especifica saída PNP normalmente aberta.
Instalação que requer conexão roscada M12 x 1 e montagem embutida	✓	A designação da rosca é M12 x 1 e o tipo de montagem informado é embutido; isso descreve o encaixe mecânico, não a compatibilidade elétrica.
Detecção a uma distância superior ao alcance nominal de 4 mm	✗	O alcance de detecção especificado é 4 mm; a ficha não declara alcance maior como condição de operação.
Aplicação entre -25 e 70 °C e com requisitos de proteção IP68	✓	A ficha informa essa faixa de temperatura ambiente e grau de proteção IP68; a adequação final depende das condições reais de instalação.

INSTALAÇÃO

Como instalar o Sensor indutivo ifm IF5775 M12 PNP normalmente aberto, alcance de 4 mm, IP68

Confirme que a tensão de alimentação está entre 10...30 V DC e que a entrada de controle aceita saída PNP normalmente aberta.
Verifique se o local de montagem comporta a rosca M12 x 1 e o comprimento de 60 mm, considerando a montagem embutida.
Posicione o sensor em relação ao alvo para operar dentro da distância de trabalho especificada; considere o fator de correção correspondente ao material do alvo.
Fixe o sensor com as porcas fornecidas, sem exceder requisitos de instalação que não estejam especificados na ficha.
Conecte o cabo ou conjunto compatível com M12 codificação A de 3 contatos; confirme a atribuição dos pinos no datasheet antes de energizar.
Após a energização, confira a comutação pelo circuito de controle e pelo indicador de status de chaveamento; valide a operação nas condições reais da máquina.

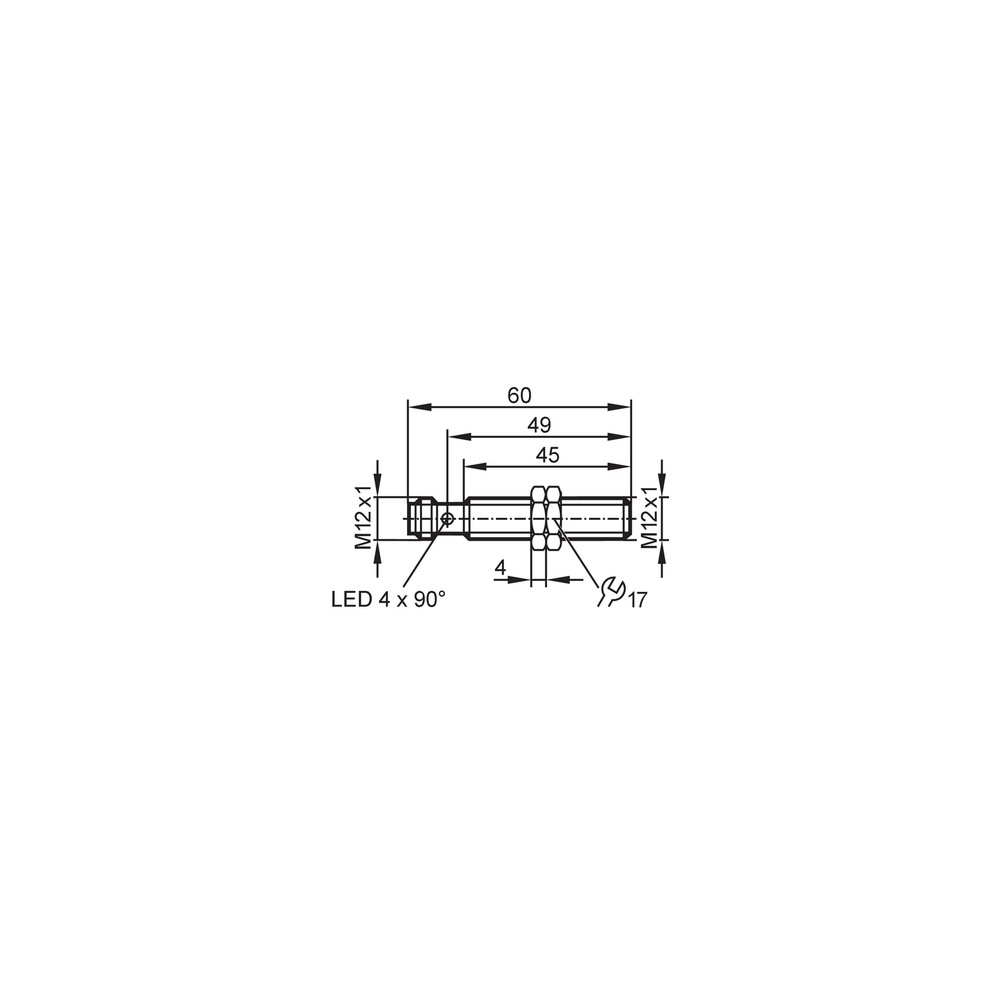

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Alimentação fora da faixa especificada, ligação elétrica incorreta ou alvo além da distância de trabalho.	Meça a alimentação nos terminais, confira a configuração da entrada PNP e verifique a posição do alvo em relação à distância de trabalho declarada.
A entrada do controlador permanece inativa apesar de o sensor indicar comutação.	Incompatibilidade entre a saída PNP normalmente aberta do sensor e a configuração ou tipo da entrada conectada.	Confirme no esquema do controlador que a entrada aceita PNP e compare a ligação com o diagrama do datasheet.
A detecção ocorre a uma distância menor do que a esperada.	O material do alvo afeta a distância de detecção conforme os fatores de correção indicados.	Identifique o material do alvo e aplique o fator de correção correspondente informado na ficha; confira também a distância de trabalho.
Comutação instável ou intermitente.	Alvo posicionado próximo ao limite da distância de trabalho ou conexão elétrica inadequada.	Verifique a posição do alvo, a estabilidade da alimentação e a conexão M12; observe o indicador de status durante a operação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IF5775 em português (Datasheet) Desenho em escala IF5775 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IF5775 e para que tipo de sistema ele serve?

É um sensor indutivo da ifm para detecção em automação industrial. A ficha indica uso em máquinas-ferramentas e aplicações associadas a refrigerantes e lubrificantes.

Qual conexão elétrica e saída devo prever?

O sensor tem conexão M12 codificação A com 3 contatos dourados e saída PNP normalmente aberta em DC. A ficha especifica alimentação de 10...30 V DC.

O que acompanha o sensor?

A ficha lista duas porcas de fixação como material incluído e uma peça por embalagem. Não há outro acessório listado.

Ele serve para uma entrada NPN ou normalmente fechada?

Não conforme a configuração informada: a saída do IF5775 é PNP normalmente aberta. Para esses requisitos, selecione uma versão cuja ficha declare a saída necessária.

Posso usar o sensor se preciso detectar a mais de 4 mm?

A ficha informa alcance de detecção de 4 mm e distância de trabalho de 0...3,24 mm. Não há base na ficha para afirmar operação além desses valores.

O sensor não detecta meu alvo; o que devo verificar antes de substituí-lo?

Confira alimentação, ligação PNP e distância do alvo. Verifique também o material do alvo, pois a ficha fornece fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre.

A saída comuta, mas o CLP não registra o sinal: qual pode ser a causa?

Uma possibilidade é a entrada do CLP não ser compatível com a saída PNP normalmente aberta. Confirme a configuração elétrica da entrada e a ligação conforme o diagrama do fabricante.

Devo escolher este modelo ou um sensor com outra saída?

Escolha o IF5775 se a aplicação exigir saída PNP normalmente aberta e alimentação de 10...30 V DC. Se o circuito exigir NPN ou normalmente fechada, procure uma versão cuja ficha declare essa configuração.

Como instalar e conferir a posição do alvo?

Instale na rosca M12 x 1 conforme a montagem embutida indicada e posicione o alvo dentro da distância de trabalho especificada. Antes de ligar, confirme os pinos no datasheet; depois, verifique a comutação pelo indicador de status.

Como confirmar a origem e a procedência comercial do produto?

As condições comerciais informadas para este anúncio indicam venda e entrega pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria, e faturamento direto pelo fornecedor.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo; neste modelo, a ficha especifica detecção com alcance de 4 mm. (Ref.: Alcance de detecção)

PNP

Tipo de saída de comutação especificado para o IF5775. (Ref.: Função elétrica)

Normalmente aberta

Configuração da saída indicada na ficha do sensor. (Ref.: Função da saída)

Montagem embutida

Tipo de montagem declarado para o sensor; deve ser considerado no posicionamento mecânico. (Ref.: Montagem)

Símbolo usado na ficha para a distância real de comutação, informada como 4 ± 10 % mm. (Ref.: Distância real de comutação Sr)
