- Referência do fabricante: IF5721
- EAN: 4021179097819
- NCM do produto: 85365090
Destaques do Produto
Tipo de Sensor...mais
Saiba mais sobre: "IF5721 IFM - Sensor Indutivo IFM Detecção de objetos M12 2mm PNP/NPN NA"
Destaques do Produto
Tipo de Sensor
Indutivo
Rosca
M12 x 1
Alcance
2 mm
Saída
PNP/NPN NA
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o Sensor Indutivo IF5721 IFM Detecção de objetos M12 2mm PNP/NPN NA
O Sensor Indutivo IF5721 é um componente industrial de precisão, ideal para detecção sem contato de objetos metálicos em sistemas de automação. Com formato M12, montagem embutida e alcance de 2 mm, oferece versatilidade operacional com saída configurável PNP/NPN. Sua robustez é garantida pela classificação IP 67 e alta frequência de comutação de 1200 Hz, sendo adequado para aplicações de alta velocidade.
PRINCIPAIS ESPECIFICAÇÕES
| Marca | IFM |
| SKU | IF5721 |
| Alcance | 2 mm |
| Montagem | Embutido |
| Saída | PNP/NPN NA |
| Frequência | 1200 Hz |
| Proteção | IP 67 |
| Conexão | Cabo 2m |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Contagem de peças metálicas em esteiras
- Detecção de fim de curso em cilindros pneumáticos
- Monitoramento de posição em máquinas de embalagem
- Posicionamento de ferramentas em ferramentarias
⚠ Considere outro se precisa de:
- Detecção de materiais não metálicos
- Aplicações com distância entre sensor e objeto superior a 2 mm
- Ambientes com submersão contínua em fluidos corrosivos
- Instalação sem suporte ou fixação adequada
APLICAÇÕES E USO
- Monitoramento de posição em esteiras transportadoras metálicas.
- Detecção de presença de peças em células de montagem robótica.
- Controle de fim de curso em cilindros pneumáticos.
- Contagem de componentes metálicos em processos de fabricação rápida.
COMO ESCOLHER
Antes de comprar o Sensor Indutivo IF5721 IFM Detecção de objetos M12 2mm PNP/NPN NA, verifique estes pontos:
Escolha este modelo se
Você necessita de um sensor compacto, embutido, com alta frequência de operação para objetos ferrosos e requer flexibilidade na lógica de saída (PNP/NPN).
Busque outra opção se
Sua aplicação exige detecção a distâncias superiores a 2 mm, materiais não ferrosos (como plásticos), ou instalação em ambientes com temperaturas extremas fora do range de -25...80 °C.
ESPECIFICAÇÕES TÉCNICAS
| Dados elétricos | ||
|---|---|---|
| Tensão de operação | 10...36 V DC | Limite de alimentação DC permitida |
| Função de saída | Normalmente aberto | Estado de repouso |
| Proteção contra curto-circuitos | Sim | Segurança operacional |
| Desempenho de detecção | ||
|---|---|---|
| Alcance de detecção | 2 mm | Distância nominal de operação |
| Frequência de comutação | 1200 Hz | Velocidade máxima de operação |
| Histerese | 1...15 % de Sr | Faixa de tolerância de comutação |
| Dados mecânicos | ||
|---|---|---|

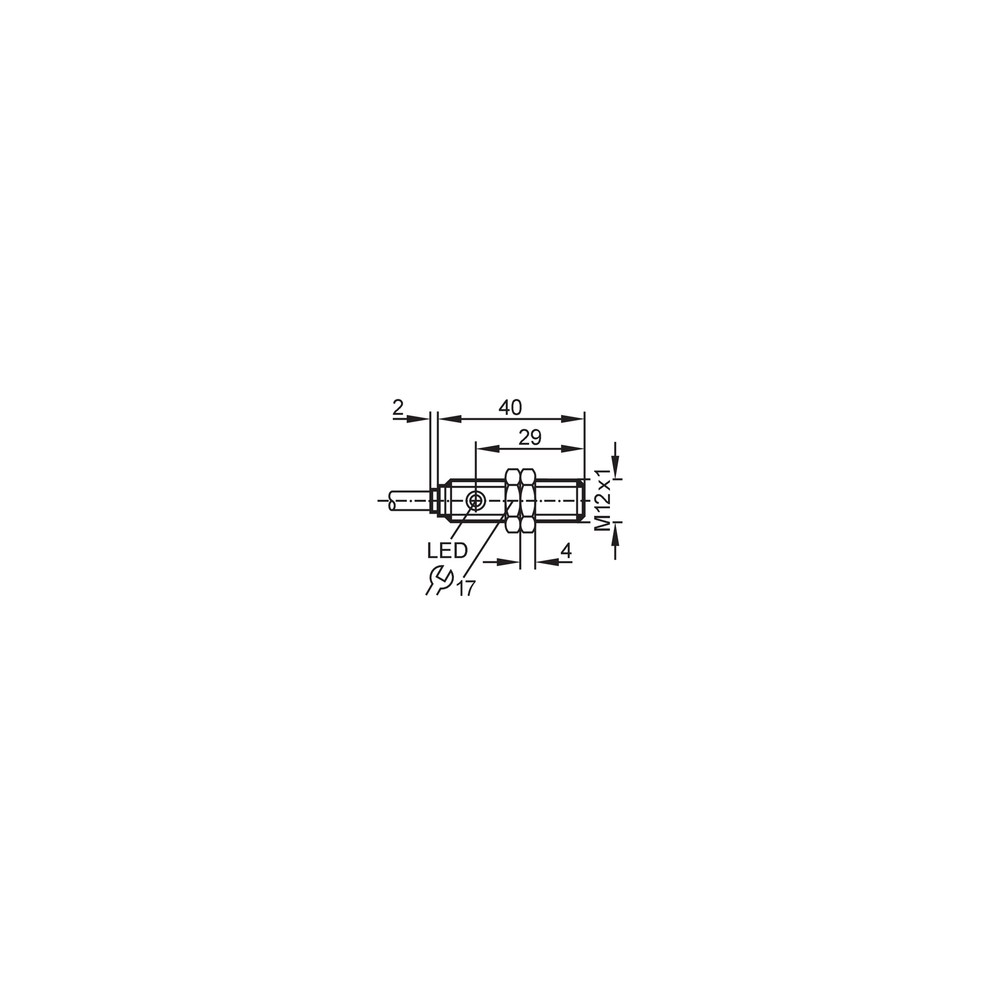

| Designação da rosca | M12 x 1 | Padrão de montagem mecânica |
| Comprimento | 40 mm | Dimensão longitudinal |
| Material do invólucro | PBT | Material construtivo |
| Condições ambientais | ||
|---|---|---|
| Grau de proteção | IP 67 | Nível de vedação |
| Temperatura ambiente | -25...80 °C | Faixa de operação térmica |
COMPATIBILIDADE
Comunicação
• Saída de chaveamento Digital (Sinal ON/OFF)
Conexões
Elétrica
Cabo fixo 2 metros, PVC
Processo
Rosca M12 x 1
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Detecção de alvos ferrosos (Aço, Ferro) | ✓ | O princípio de operação indutivo é otimizado para metais ferrosos. |
| Detecção de materiais isolantes (Plástico) | ✗ | Sensores indutivos não reagem a materiais não condutores. |
| Ambientes industriais com poeira/água | ✓ | Classificação IP 67 garante proteção contra contaminantes. |
INSTALAÇÃO
Como instalar o Sensor Indutivo IF5721 IFM Detecção de objetos M12 2mm PNP/NPN NA
- Desligue a energia do circuito de controle.
- Verifique a compatibilidade do suporte de montagem M12.
- Rosqueie o sensor na posição desejada, garantindo alinhamento.
- Fixe o sensor utilizando as porcas fornecidas.
- Conecte os condutores do cabo conforme diagrama elétrico.
- Aplique energia e valide o LED amarelo de status na detecção do alvo.
ACESSÓRIOS
- 2 porcas de fixação
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Sensor não comuta na presença do alvo. | Objeto metálico fora da distância efetiva de 0-1,6 mm. | Verifique a distância física entre a face do sensor e o objeto. |
| LED de status não acende ou erro no CLP. | Curto-circuito na carga de saída ou inversão de polaridade. | Meça a continuidade do cabo e verifique a tensão de alimentação. |
| Sinais falsos de detecção. | Acúmulo excessivo de limalha metálica na face do sensor. | Limpe a face ativa do sensor para remover contaminantes. |
| Operação instável ou falha na comutação. | Tensão de alimentação abaixo do limite de 10 V DC. | Utilize multímetro para medir a tensão na entrada do sensor. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o sensor IF5721 e para qual finalidade ele serve?
O IF5721 é um sensor indutivo de proximidade industrial projetado para detectar objetos metálicos ferrosos e não ferrosos sem contato físico.
O que vem incluso na embalagem deste sensor?

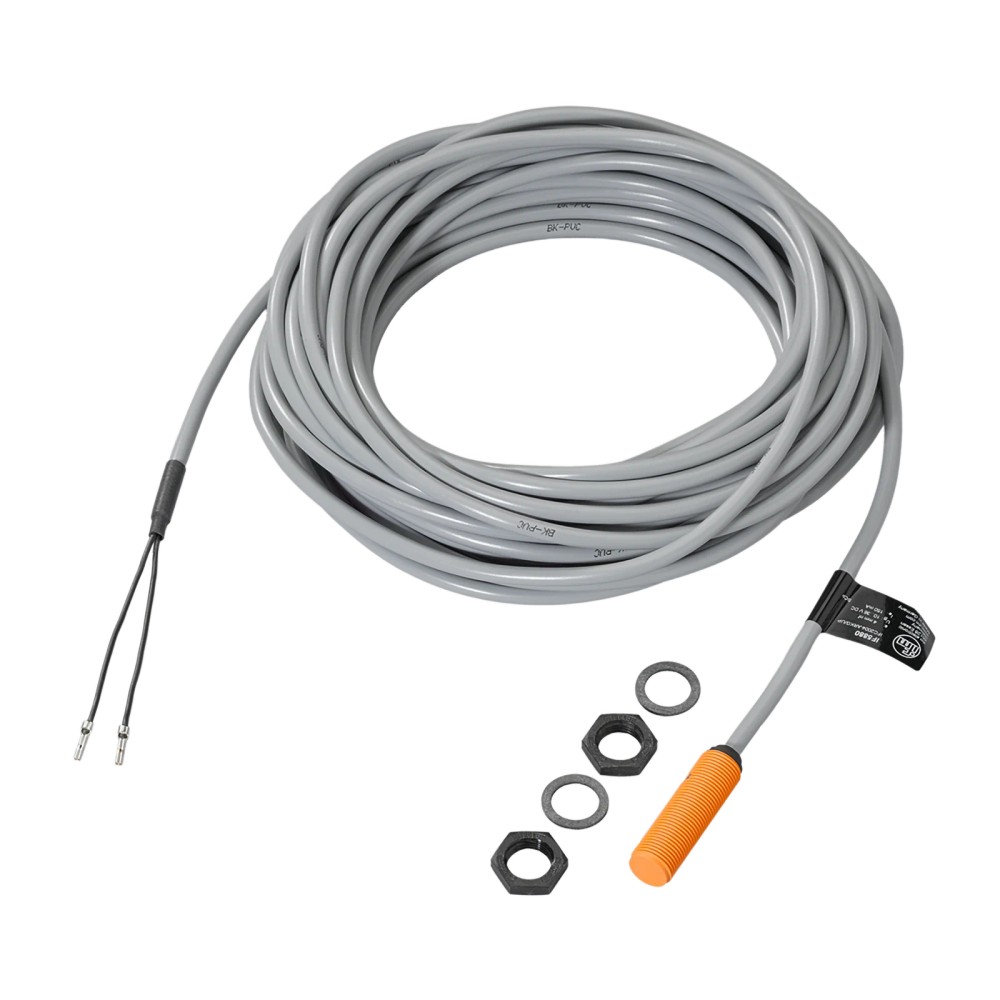

O sensor acompanha o corpo do dispositivo com cabo integrado de 2 metros e 2 porcas de fixação para montagem mecânica.
Posso utilizar este sensor para detectar objetos plásticos?
Não, este sensor é exclusivamente indutivo e não detecta materiais não metálicos como plástico, vidro, madeira ou líquidos não condutivos.
O que significa o termo montagem embutida para este sensor?
A montagem embutida permite que o sensor seja instalado nivelado com a superfície metálica de montagem sem perda de desempenho, otimizando o espaço.
Como diagnosticar falhas de detecção com o sensor?
Se o LED amarelo estiver piscando ou desligado com o objeto presente, verifique primeiro a distância de detecção (máximo de 1,6 mm para operação segura) e depois a tensão de alimentação.
Quais são os sinais de falha técnica comum em operação?
O sintoma comum de falha é a ausência de sinal de saída (nível lógico), geralmente causado por curto-circuito na carga ou inversão de polaridade, verificável via multímetro na saída de comutação.
Este sensor é compatível com entradas PNP ou NPN?
Este modelo é versátil, suportando tanto saídas PNP quanto NPN, eliminando a necessidade de comprar variantes específicas para diferentes controladores lógicos programáveis.
Como decidir entre este sensor e um modelo maior?
A escolha entre este sensor e outros modelos depende da distância de detecção necessária; este modelo atende distâncias nominais de 2 mm. Para distâncias maiores, seria necessário buscar sensores de M18 ou M30.
Quais os cuidados principais na instalação física?
A instalação deve ser feita rosqueando o sensor no suporte até a posição desejada e travando-o com as porcas de fixação, garantindo que o cabo não sofra tração excessiva.
Qual a procedência deste componente?
O produto é fornecido pela IFM Electronic, garantindo a conformidade técnica com as normas EN 60947-5-2 e especificações de fábrica.
GLOSSÁRIO TÉCNICO
Distância de comutação nominal (Sr)
Distância teórica para a qual o sensor é projetado. (Ref.: 2 mm)
Histerese
Diferença entre o ponto de ativação e desativação do sensor, prevenindo oscilações de saída. (Ref.: 1...15 % de Sr)
Montagem embutida
Instalação onde o sensor pode ser inserido em metal sem que o ambiente ao redor cause disparos falsos. (Ref.: embutido)
Grau de proteção IP 67
Norma que indica proteção total contra poeira e proteção contra imersão temporária em água. (Ref.: IP 67)
Frequência de comutação
Número máximo de ciclos de ativação por segundo que o sensor consegue processar. (Ref.: 1200 Hz)
