IF5712 IFM - Sensor Indutivo ifm Detecção de objetos M12 PNP 4mm 1500Hz

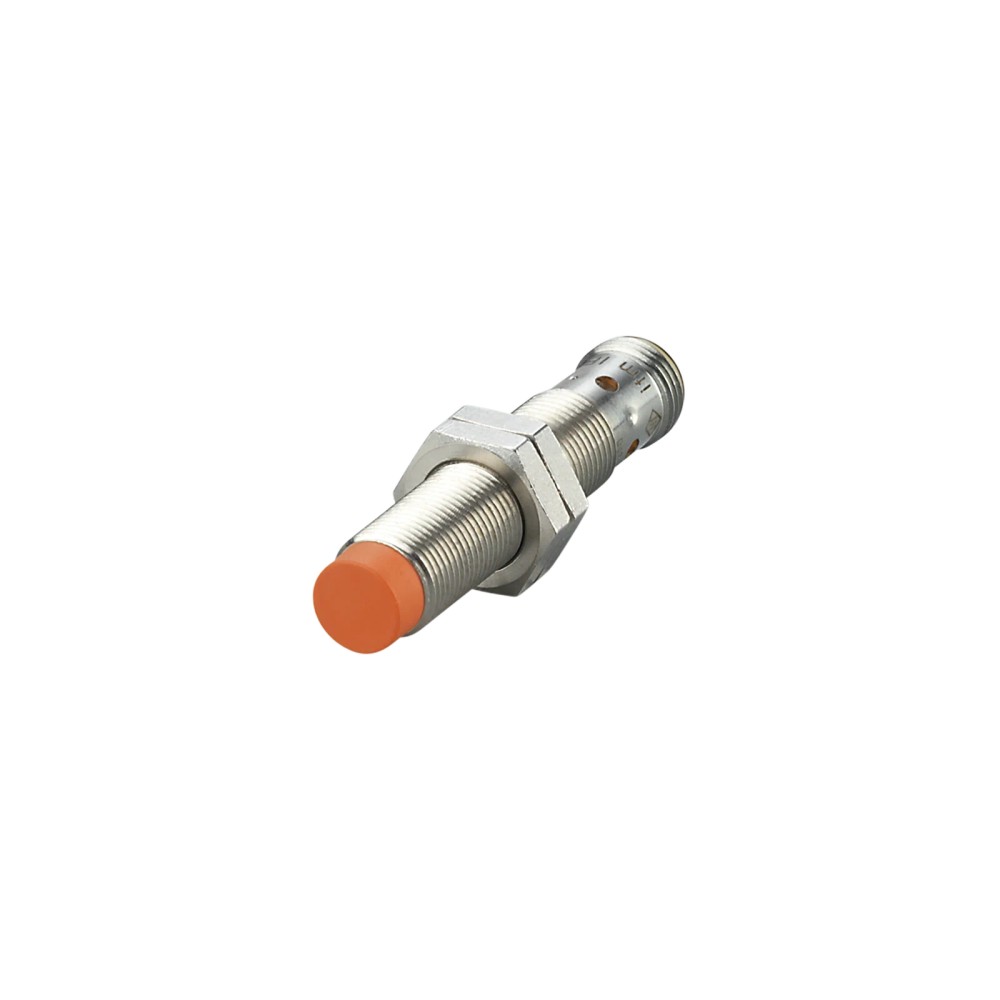

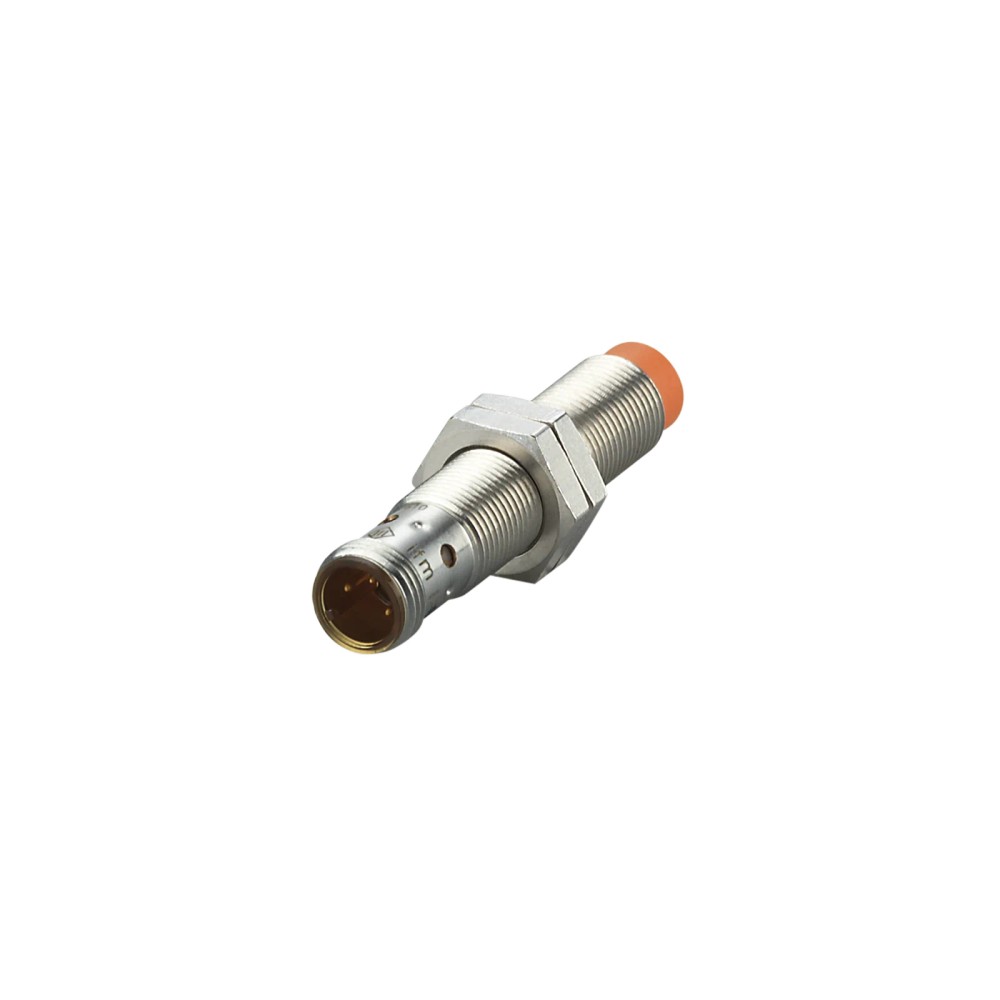

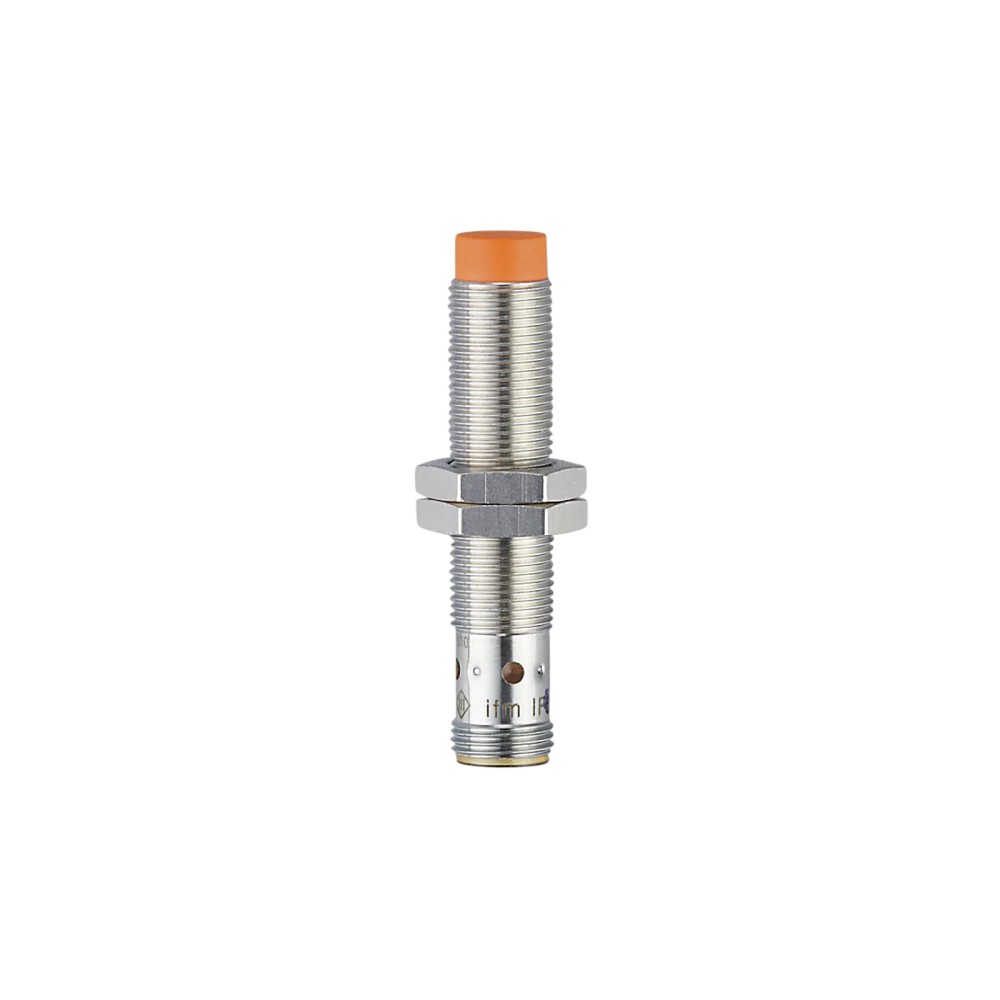

Imagem meramente ilustrativa

R$ 777,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IF5712
EAN: 4021179097727
NCM do produto: 85365090

Destaques do Produto Tipo de Rosca M12 x 1...mais

Fechar menu

Saiba mais sobre: "IF5712 IFM - Sensor Indutivo ifm Detecção de objetos M12 PNP 4mm 1500Hz"

Destaques do Produto

Tipo de Rosca

M12 x 1

Alcance de Detecção

4 mm

Saída

PNP - Normalmente Aberto

Frequência

1500 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IF5712 ifm Detecção de Objetos M12 PNP 4mm 1500Hz

O sensor indutivo IF5712 da ifm é projetado para a detecção confiável de objetos metálicos sem contato físico. Com rosca M12, este dispositivo oferece uma distância de detecção de 4mm e alta frequência de comutação de 1500Hz. É uma solução robusta para automação industrial, operando sob tensão de 10-30V DC com saída PNP normalmente aberta.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm
SKU	IF5712
Alcance	4 mm
Tipo de saída	PNP
Conexão	M12
Invólucro	M12 x 1
Frequência	1500 Hz
Proteção	IP 67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de presença metálica em ferramentaria
Controle de curso em cilindros pneumáticos (com alvo metálico)
Contagem de peças em esteiras de alta velocidade

⚠ Considere outro se precisa de:

Instalação faceada ou embutida em metal (devido à característica de montagem não embutida)
Detecção de alvos não metálicos
Ambientes com temperaturas excedendo 80°C

APLICAÇÕES E USO

Monitoramento de presença em linhas de montagem automatizadas.
Detecção de fim de curso em equipamentos mecânicos.
Contagem de componentes metálicos em esteiras transportadoras.
Aplicação em ambientes sujeitos a umidade e poeira (IP67).

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IF5712 ifm Detecção de Objetos M12 PNP 4mm 1500Hz, verifique estes pontos:

Escolha este modelo se...

Você precisa de um sensor M12 com detecção de 4mm, montagem não embutida e necessita de alta velocidade de comutação para processos rápidos.

Busque outra alternativa se...

Seu ambiente requer montagem embutida (flush) em metal ou se a aplicação exige saída NPN, conectividade IO-Link ou distâncias de detecção maiores.

ESPECIFICAÇÕES TÉCNICAS

Detecção
Tipo de produto	Sensor indutivo	Componente eletrônico para detecção
Alcance de detecção	4 mm	Distância nominal de comutação

Dados Elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação permitida
Saída de comutação	PNP, Normalmente Aberto	Configuração da lógica de saída
Frequência de comutação	1500 Hz	Capacidade de detecção por segundo

Dados Mecânicos e Ambientais
Material do invólucro	Latão revestido com bronze branco	Proteção mecânica externa
Grau de proteção	IP 67	Resistência a entrada de sólidos e líquidos
Temperatura ambiente	-25...80 °C	Limites operacionais térmicos

COMPATIBILIDADE

Comunicação

• Digital I/O (Padrão Industrial)

Conexões

Elétrica Conector M12

Processo Rosca M12 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com presença de óleo e poeira	✓	O grau de proteção IP67 garante a vedação necessária.
Montagem embutida em chapa de aço	✗	Sua característica não embutida exige zona livre ao redor da face para funcionar corretamente.
Conexão com CLP (Entrada 24V PNP)	✓	Saída PNP é padrão compatível com entradas de CLP de 24V.

INSTALAÇÃO

Como instalar o Sensor Indutivo IF5712 ifm Detecção de Objetos M12 PNP 4mm 1500Hz

Verifique se o local de montagem permite a folga necessária ao redor da face ativa (montagem não embutida).
Rosqueie o sensor no suporte de montagem utilizando as porcas inclusas.
Não exceda o torque de aperto recomendado para evitar danos ao invólucro.
Conecte o cabo M12 codificação A ao sensor, garantindo o encaixe correto.
Verifique a tensão da fonte de alimentação (10-30V DC).
Realize o teste de alinhamento verificando a indicação visual dos LEDs amarelos.

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não muda de estado ao aproximar o alvo	Objeto fora da zona de alcance (4mm)	Meça a distância entre o objeto e a face ativa
LED de status desligado	Falha na alimentação elétrica	Verifique a continuidade do cabo e a tensão da fonte
Saída bloqueada ou sem sinal	Curto-circuito na carga	Verifique a corrente da carga (máx. 200mA)
Chaveamento errático ou não detecta	Acúmulo de cavacos ou sujeira na face	Limpe a face PBT do sensor

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos IF5712 (Datasheet) Desenho em Escala do Sensor (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IF5712 e para qual aplicação ele é indicado?

O IF5712 é um sensor indutivo de detecção de objetos sem contato, com saída PNP normalmente aberta, ideal para automação industrial que requer alta frequência de comutação.

O que acompanha o produto na embalagem?

Sim, ele acompanha 2 porcas de fixação em latão revestido com bronze branco para montagem.

Este sensor detecta plásticos ou madeira?

O sensor não deve ser utilizado em aplicações onde o alvo de detecção seja um material não metálico, pois sensores indutivos dependem das propriedades eletromagnéticas dos metais.

Posso instalar este sensor totalmente embutido em um bloco metálico?

Não, este modelo possui montagem não embutida. A instalação embutida em metal pode interferir no campo magnético e causar disparos falsos ou falhas de leitura.

O sensor não está acionando a saída, o que devo verificar?

Verifique se há tensão de 10-30V DC na alimentação, se o LED amarelo acende ao aproximar um objeto metálico e se a conexão M12 está firme.

O sensor falha intermitentemente, qual pode ser a causa?

O sintoma de falta de detecção pode ser causado por acúmulo de sujeira na face ativa ou desalinhamento. Limpe a face PBT laranja e verifique a distância operacional de 4mm.

Qual a diferença entre este sensor e outros modelos M12 da ifm?

Ambos utilizam o mesmo invólucro M12, mas a escolha depende da necessidade de saída Normalmente Aberta (IF5712) versus outros tipos de saída ou alcance. Consulte a folha de dados para comparar as curvas de detecção.

Este modelo suporta comunicação via rede de campo (Fieldbus)?

Este sensor é uma unidade autônoma de chaveamento digital. Para processamento complexo de dados, você precisaria de um sensor IO-Link, o que não é o caso do IF5712.

Quais cuidados devo ter com a instalação elétrica?

A conexão é feita através de um conector M12 padrão de 3 pinos. Certifique-se de que o cabo utilizado possua a codificação A correta para garantir a vedação IP67.

O produto possui certificações de qualidade?

Sim, o sensor atende a normas de segurança e qualidade, sendo um componente robusto com MTBF de 1083 anos e proteção IP67, ideal para ambientes industriais.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída que fornece tensão positiva (V+) quando o sensor é ativado. (Ref.: Função elétrica PNP)

Não embutido

Característica de montagem que exige uma zona livre de metal ao redor da face ativa para evitar interferências. (Ref.: Montagem)

IP 67

Grau de proteção que garante estanqueidade total contra poeira e proteção contra imersão temporária em água. (Ref.: Grau de proteção)

Histerese

Diferença entre a distância de ligação e desligamento, garantindo estabilidade no chaveamento. (Ref.: Histerese 3...15 % de Sr)

Face ativa

Superfície frontal do sensor, fabricada em PBT, onde o campo eletromagnético é emitido. (Ref.: Material da face ativa)
