Sensor Indutivo IFM IF5647 M12 4mm PNP/NPN

Pré-visualizar: IF5647 IFM - Sensor Indutivo IFM Detecção de objetos M12 4mm PNP/NPN IP67

IF5647 IFM - Sensor Indutivo IFM Detecção de objetos M12 4mm PNP/NPN IP67

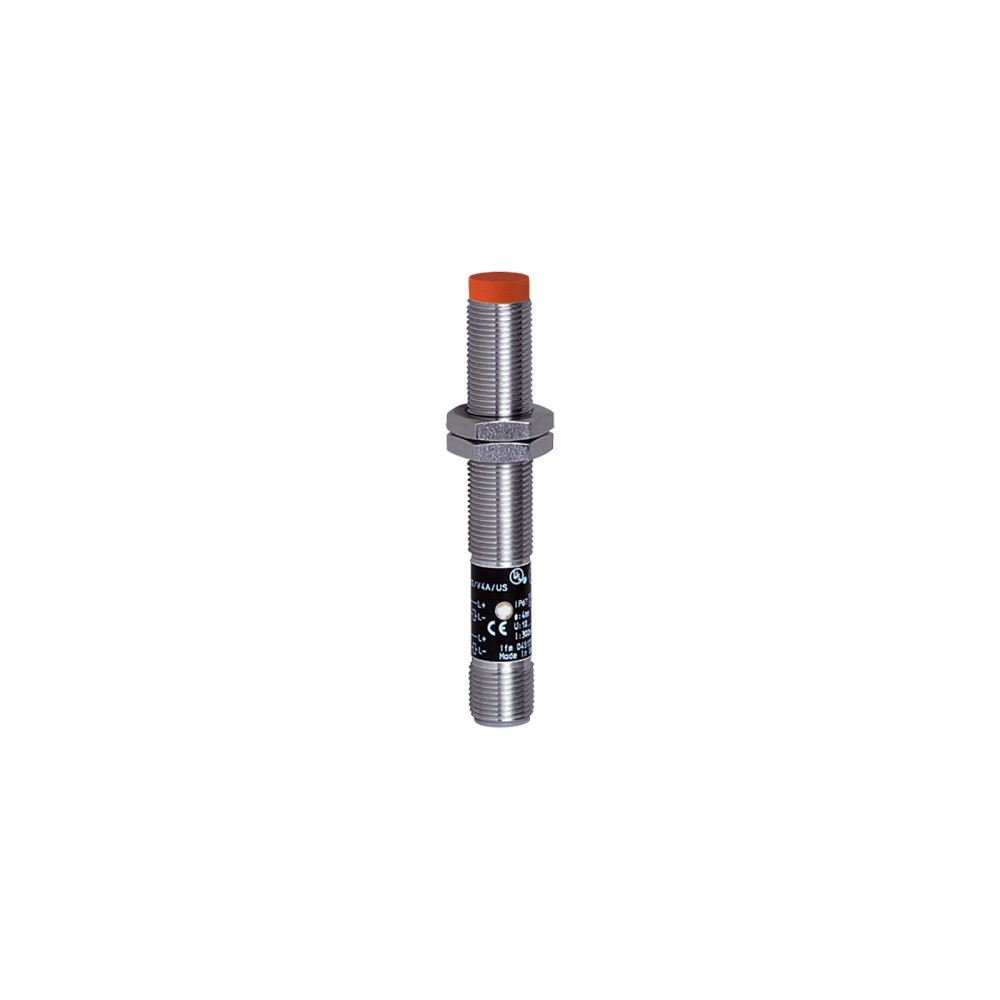

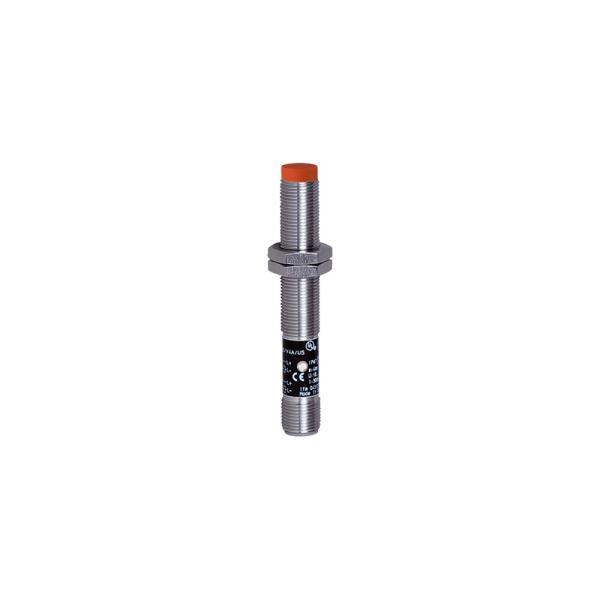

Imagem meramente ilustrativa

R$ 778,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IF5647
EAN: 4021179097079
NCM do produto: 85365090

Destaques do Produto Alcance 4 mm...mais

Fechar menu

Saiba mais sobre: "IF5647 IFM - Sensor Indutivo IFM Detecção de objetos M12 4mm PNP/NPN IP67"

Destaques do Produto

Alcance

4 mm

Tipo

Não embutido

Saída

PNP/NPN

Conexão

M12

Grau Proteção

IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IF5647 - M12, 4mm, PNP/NPN, IP67

O IF5647 é um sensor indutivo de proximidade da IFM, ideal para detecção de objetos metálicos em automação industrial. Possui rosca M12, alcance de 4 mm e configuração de saída PNP/NPN versátil. Destaca-se pela alta frequência de comutação de 1500 Hz e construção robusta IP67.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IF5647
Marca	IFM
Alcance	4 mm
Construção	M12 x 1
Saída	PNP/NPN
Proteção	IP 67
Frequência	1500 Hz
Temperatura	-25...80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de peças metálicas em linhas de montagem
Posicionamento de cilindros e braços mecânicos
Monitoramento de presença em esteiras industriais

⚠ Considere outro se precisa de:

Instalação embutida em metal (requer zona livre ao redor da face)
Detecção de materiais não metálicos (plásticos, madeira, papel)
Aplicações com temperatura acima de 80 °C ou abaixo de -25 °C

APLICAÇÕES E USO

Detecção de presença de peças em esteiras transportadoras
Monitoramento de fim de curso em máquinas operatrizes
Contagem de componentes metálicos em processos produtivos
Posicionamento preciso de dispositivos mecânicos

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IF5647 - M12, 4mm, PNP/NPN, IP67, verifique estes pontos:

Quando escolher este modelo

Ideal para ambientes que exigem alta frequência de comutação (até 1500 Hz) e flexibilidade na integração com controladores PNP ou NPN.

Quando considerar alternativas

Se a aplicação necessitar de montagem totalmente nivelada (embutida) em superfícies metálicas ou se o alcance necessário for superior a 4 mm.

ESPECIFICAÇÕES TÉCNICAS

Dados elétricos
Tipo de corrente	DC	Tensão de operação contínua
Tensão de operação	10...55 V	Faixa de alimentação permitida
Função elétrica	PNP/NPN	Configuração da saída
Corrente de saída máx.	300 mA	Carga máxima suportada

Faixa de medição
Alcance de detecção	4 mm	Distância nominal de atuação
Frequência de comutação	1500 Hz	Velocidade máxima de operação
Histerese	1...15 % de Sr	Margem de segurança da comutação

Dados mecânicos
Tipo de montagem	Não embutido	Necessita área livre ao redor da face
Dimensões	M12 x 1 / L = 83 mm	Geometria do invólucro
Material do invólucro	Latão revestido com bronze branco	Construção do corpo
Grau de proteção	IP 67	Proteção contra fluidos e poeira

COMPATIBILIDADE

Comunicação

• Digital IO (Standard)

Conexões

Elétrica Conector M12 (4 pinos)

Processo Rosca M12 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistemas CLP com entrada PNP	✓	A função elétrica PNP/NPN é compatível com entradas de automação padrão.
Sistemas CLP com entrada NPN	✓	A função elétrica PNP/NPN é compatível com entradas de automação padrão.
Ambiente com presença de líquidos	✓	O grau de proteção IP 67 permite exposição a umidade e jatos de água ocasionais.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IF5647 - M12, 4mm, PNP/NPN, IP67

Verifique se o local de montagem permite a folga necessária para sensores não embutidos.
Insira o sensor no furo de montagem (M12).
Rosqueie a primeira porca de fixação e posicione o sensor.
Ajuste a distância de detecção ideal (até 4 mm do alvo).
Fixe o sensor apertando a segunda porca para garantir estabilidade.
Conecte o cabo M12 e verifique o acendimento do LED de status ao aproximar um metal.

Diagrama Elétrico

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não detecta o objeto	Objeto metálico além da distância de 4 mm	Verificar se a distância entre o sensor e o alvo está dentro de 4 mm
LED piscando ou sem sinal	Sobrecarga na saída ou curto-circuito	Checar se a corrente de carga excede 300 mA
Sensor não energiza	Falha na fiação ou polaridade invertida	Confirmar conexão conforme diagrama elétrico (PIN 1+, PIN 3-)
Sinal permanente ativado	Acúmulo de cavacos metálicos na face ativa	Limpar a face ativa do sensor

DOCUMENTAÇÃO TÉCNICA

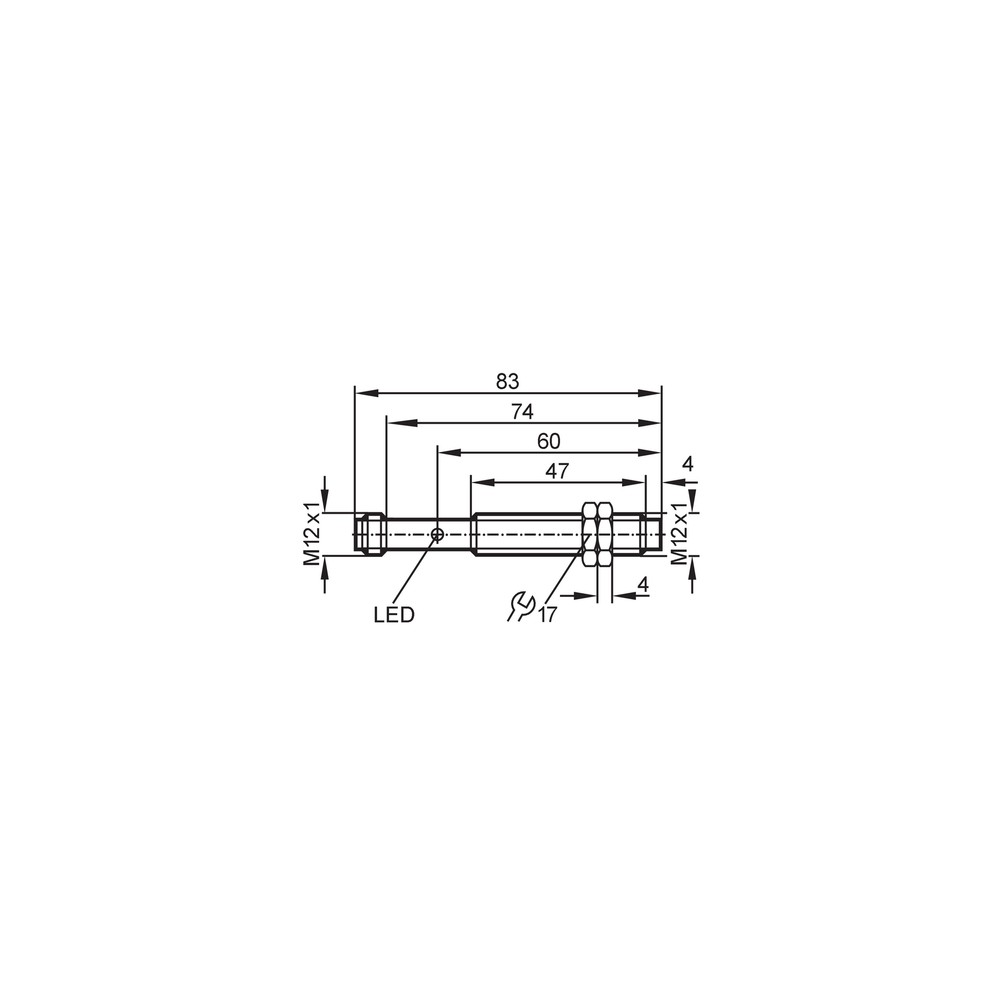

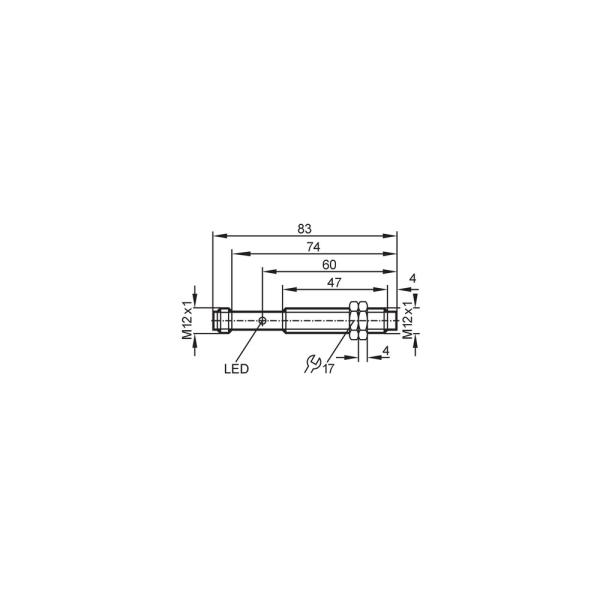

Datasheet IF5647 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IF5647 e qual sua função principal?

O IF5647 é um sensor indutivo M12 projetado para detecção de objetos metálicos sem contato, com alcance nominal de 4 mm.

Quais itens acompanham o produto na embalagem?

O produto acompanha duas porcas de fixação para instalação mecânica em furos passantes ou suportes.

Este sensor detecta objetos não metálicos como plástico?

Não deve ser utilizado para detectar objetos não metálicos como plásticos, madeira ou líquidos, pois seu princípio de funcionamento depende de campos eletromagnéticos.

Posso instalar este sensor de forma embutida em metal?

Não é adequado para montagem embutida em superfícies metálicas sem espaço de isolamento, devido à sua característica de construção não embutida.

O que fazer quando o sensor não aciona o sinal de saída?

A ausência de sinal de comutação pode indicar que o objeto está fora da distância de detecção de 4 mm ou que a fiação elétrica está incorreta.

Por que o LED de status do sensor está piscando?

Um LED amarelo piscando indica frequentemente um curto-circuito na saída ou sobrecarga de corrente acima dos 300 mA suportados.

Por que escolher este modelo em vez de um sensor apenas PNP ou NPN?

Este modelo é ideal para aplicações que exigem versatilidade elétrica, pois suporta tanto lógica PNP quanto NPN, eliminando a necessidade de estocar dois modelos diferentes.

Este sensor é melhor que um modelo de saída fixa?

A escolha depende do controlador (CLP) utilizado; se o seu sistema for padrão NPN, este sensor atende, assim como atende sistemas PNP, tornando-o universal para automação industrial.

Quais cuidados são necessários na instalação física?

A instalação requer que o sensor seja montado firmemente pelas porcas inclusas, mantendo a face ativa limpa e livre de detritos metálicos acumulados.

Qual a procedência e responsabilidade pelo produto?

O faturamento e a responsabilidade técnica do produto são gerenciados diretamente pela IFM ELECTRONIC LTDA., garantindo a procedência industrial.

GLOSSÁRIO TÉCNICO

Indutivo

Tecnologia de detecção baseada em campos eletromagnéticos para identificar apenas objetos metálicos. (Ref.: Princípio de operação)

PNP/NPN

Versatilidade na saída elétrica, permitindo ao sensor alternar entre lógica de comutação positiva ou negativa conforme a conexão. (Ref.: Função elétrica)

IP67

Grau de proteção que garante vedação contra poeira e imersão temporária em água. (Ref.: EN 60529)

Não Embutido

Característica de montagem que exige uma zona livre de metal ao redor da face ativa para evitar detecções falsas. (Ref.: Tipo de montagem)

Histerese

Diferença entre o ponto de ativação e desativação do sensor, necessária para evitar oscilações. (Ref.: 1-15% de Sr)
