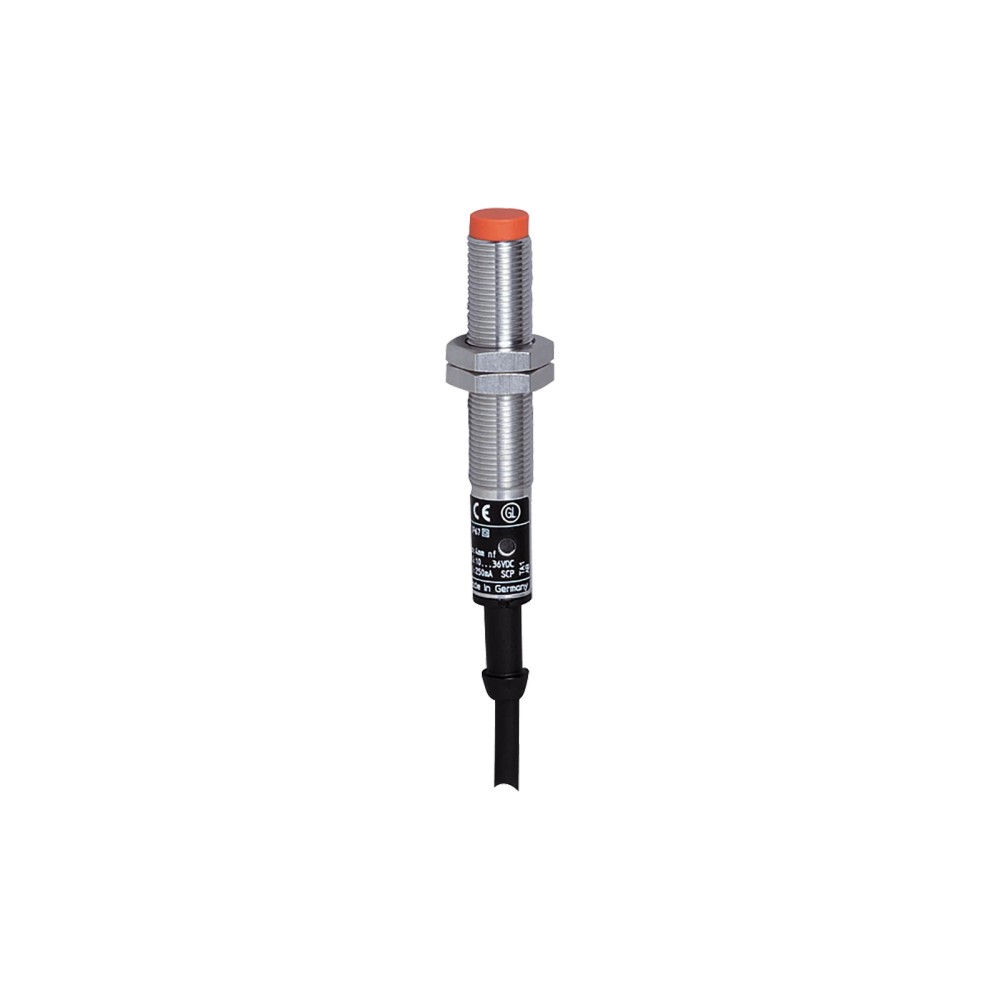

Sensor Indutivo IFM IF5646 M12 4mm PNP/NPN

Pré-visualizar: IF5646 IFM - Sensor Indutivo ifm Detecção de objetos M12 4mm PNP/NPN 2m

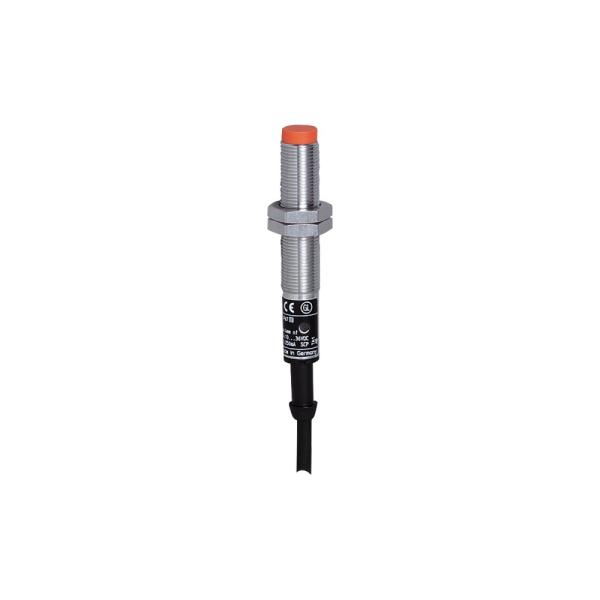

IF5646 IFM - Sensor Indutivo ifm Detecção de objetos M12 4mm PNP/NPN 2m

Imagem meramente ilustrativa

R$ 752,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IF5646
EAN: 4021179097062
NCM do produto: 85365090

Destaques do Produto Tipo de Montagem Não...mais

Fechar menu

Saiba mais sobre: "IF5646 IFM - Sensor Indutivo ifm Detecção de objetos M12 4mm PNP/NPN 2m"

Destaques do Produto

Tipo de Montagem

Não embutido

Alcance de Detecção

4 mm

Tipo de Saída

PNP/NPN (Selecionável)

Conexão

Cabo 2 metros

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IF5646 M12 4mm PNP/NPN

O sensor indutivo IFM IF5646 é um componente industrial M12 projetado para a detecção confiável de objetos metálicos em linhas de montagem. Com um alcance de detecção de 4 mm e tecnologia de montagem não embutida, este sensor oferece alta frequência de comutação de 1500 Hz. Sua versatilidade é garantida pela saída PNP/NPN selecionável e robustez com grau de proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Código	IF5646
Rosca	M12 x 1
Alcance	4 mm
Saída	PNP/NPN
Conexão	Cabo 2m
Proteção	IP67
Frequência	1500 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação de máquinas operatrizes e linhas de montagem.
Detecção de alvos metálicos ferrosos e não ferrosos.
Ambientes industriais que requerem proteção IP67 contra poeira e umidade.

⚠ Considere outro se precisa de:

Instalação embutida em superfícies metálicas sem o devido isolamento, pois causará detecção falsa.
Ambientes com presença de substâncias químicas agressivas não compatíveis com o material PC da face ativa.
Detecção de objetos não metálicos.

APLICAÇÕES E USO

Automação fabril: Posicionamento de peças em esteiras de transporte.
Máquinas operatrizes: Monitoramento de fim de curso e detecção de ferramentas.
Controle de processos: Contagem de peças metálicas em alta velocidade.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IF5646 M12 4mm PNP/NPN, verifique estes pontos:

Quando escolher este produto

Ideal quando é necessária uma solução versátil PNP/NPN para detecção de metais com rosca padrão M12 e alta velocidade de resposta (1500 Hz).

Quando buscar outra opção

Busque outra versão se a aplicação exigir montagem embutida em metal, alcance superior a 4 mm ou conexão via conector rápido M12, em vez de cabo fixo.

ESPECIFICAÇÕES TÉCNICAS

Dados mecânicos
Tipo de produto	Sensor indutivo	Classificação funcional
Designação da rosca	M12 x 1	Dimensão mecânica
Dimensões	L = 71 mm	Comprimento total
Material invólucro	Latão revestido com bronze branco	Proteção estrutural

Dados elétricos
Tensão de operação	10...55 DC V	Limite de alimentação
Saída de comutação	PNP/NPN	Configuração elétrica selecionável
Frequência de comutação	1500 Hz	Capacidade de detecção por segundo
Corrente de saída máx.	400 mA	Capacidade de carga

Desempenho de detecção
Alcance de detecção	4 mm	Valor nominal
Distância de trabalho	0...3,25 mm	Faixa de operação garantida
Histerese	1...15 % de Sr	Estabilidade de comutação

Condições ambientais
Grau de proteção	IP 67	Proteção ambiental
Temperatura ambiente	-25...80 °C	Faixa operacional

COMPATIBILIDADE

Comunicação

• Não aplicável (Saída digital direta)

Conexões

Elétrica Cabo de 2 metros PUR / PVC

Processo Rosca M12 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de objetos metálicos	✓	Sensor indutivo projetado especificamente para esta finalidade.
Detecção de plásticos ou madeira	✗	A tecnologia indutiva não detecta materiais não condutores.
Uso em CLP/PLC industrial	✓	Compatível com entradas digitais de controladores padrão industrial.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IF5646 M12 4mm PNP/NPN

Verificar a integridade do cabo e do invólucro M12.
Selecionar local de fixação garantindo zona livre ao redor da face ativa (tipo não embutido).
Rosquear o sensor no suporte utilizando a porca de fixação inclusa.
Realizar a conexão elétrica conforme o código de cores: BK (preto), WH (branco).
Ajustar a distância do alvo entre 0 e 3,25 mm para garantir estabilidade.
Testar a comutação observando o LED amarelo de status.

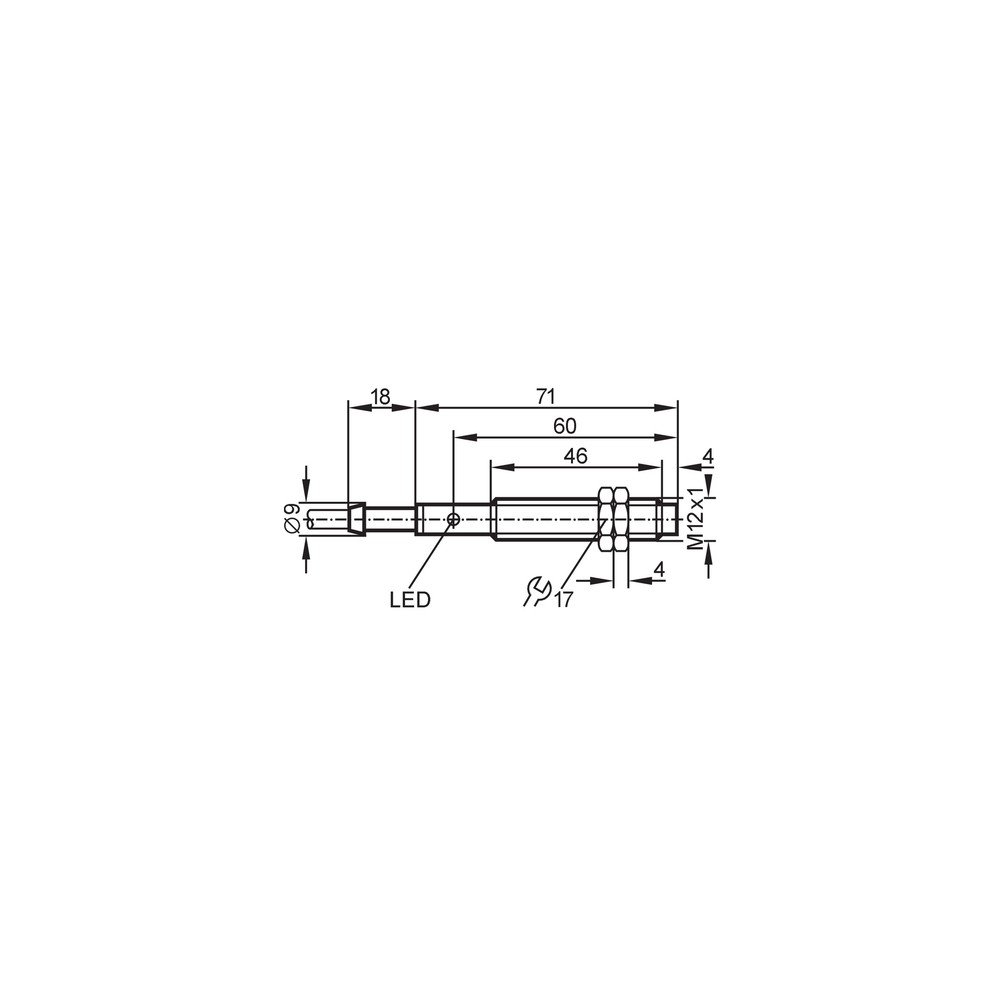

Desenho Dimensional

ACESSÓRIOS

Porcas de fixação: 2

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta na presença do alvo.	Objeto fora da distância de trabalho ou desalinhado.	Verificar se o objeto está dentro da distância de 0 a 3,25 mm.
LED de status piscando ou sem sinal de saída.	Curto-circuito na carga ou inversão de polaridade.	Checar conexões elétricas e verificar integridade do cabo.
Detecções falsas (acionamentos aleatórios).	Montagem inadequada em superfície metálica (embutida sem isolamento).	Confirmar se existe espaço livre ao redor da face ativa conforme requisito não embutido.
Instabilidade na comutação ou desligamento.	Excesso de temperatura ambiente fora da faixa especificada.	Medir a temperatura operacional do ambiente.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico - IF5646 (Datasheet) Desenho Dimensional em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IFM IF5646?

O sensor indutivo IFM IF5646 é um dispositivo de proximidade M12 projetado para detectar objetos metálicos sem contato físico. Ele é indicado para automação industrial, controle de máquinas e contagem de peças metálicas.

O que acompanha o produto na embalagem?

O produto acompanha duas porcas de fixação para instalação direta em suporte ou painel.

Este sensor detecta objetos plásticos ou não metálicos?

Não, este sensor é projetado exclusivamente para detecção de objetos metálicos ferrosos e não ferrosos por indução eletromagnética. Materiais como plásticos, madeira ou vidro não são detectados.

Posso utilizar este sensor em áreas de imersão constante ou alta pressão?

Não, este modelo possui grau de proteção IP67, adequado para poeira e imersão temporária em água, mas não deve ser utilizado em submersão contínua em alta pressão ou ambientes com substâncias químicas agressivas não especificadas no datasheet.

O que fazer se o LED de status não acender?

Se o LED amarelo não acender na presença do objeto, verifique primeiramente a tensão de alimentação (10-55V DC) e se a conexão elétrica do cabo foi realizada corretamente segundo o esquema de cores.

Por que a saída de comutação não está funcionando?

Se a saída não está alternando, a causa provável é a montagem 'não embutida' que exige espaço livre ao redor da face ativa, ou obstrução mecânica. Verifique se o objeto está dentro da distância de trabalho de 0 a 3,25 mm.

Qual a vantagem deste modelo frente a sensores de saída fixa?

O IF5646 oferece a vantagem de ter a lógica de saída PNP/NPN selecionável, permitindo maior flexibilidade na integração com diferentes controladores (CLP/PLC) sem necessidade de trocar o sensor.

Como decidir entre este sensor e um modelo de montagem embutida?

Ambos utilizam tecnologia de detecção por indução magnética. A escolha depende estritamente da necessidade de montagem (embutida vs. não embutida) e do espaço físico disponível no layout da máquina.

Quais os cuidados principais na instalação?

A instalação deve garantir que a face ativa esteja livre de obstáculos metálicos ao redor, conforme especificado para modelos 'não embutidos', para evitar detecções falsas.

Qual a procedência deste sensor?

Este produto é fabricado pela IFM Electronic, com procedência e suporte técnico garantidos pelo fabricante através da rede autorizada.

GLOSSÁRIO TÉCNICO

Indutivo

Tecnologia que utiliza campos eletromagnéticos para detectar objetos metálicos sem contato físico. (Ref.: Princípio de funcionamento)

Montagem não embutida

O sensor deve ter uma zona livre ao redor da face ativa, não podendo ser montado rente ao metal. (Ref.: Tipo de montagem)

PNP/NPN

Refere-se ao tipo de comutação da saída elétrica. Este modelo é configurável, permitindo uso em lógica positiva ou negativa. (Ref.: Função elétrica)

Histerese

Diferença entre o ponto de comutação de ativação e desativação, garantindo estabilidade no sinal. (Ref.: 1...15 % de Sr)

IP67

Classificação de proteção contra a entrada de poeira e imersão temporária em água. (Ref.: Grau de proteção)
