Sensor Indutivo IF5626 ifm M12 4mm PNP/NPN

Pré-visualizar: IF5626 IFM - Sensor Indutivo ifm Detecção de objetos M12 4mm PNP/NPN Cabo 10m

IF5626 IFM - Sensor Indutivo ifm Detecção de objetos M12 4mm PNP/NPN Cabo 10m

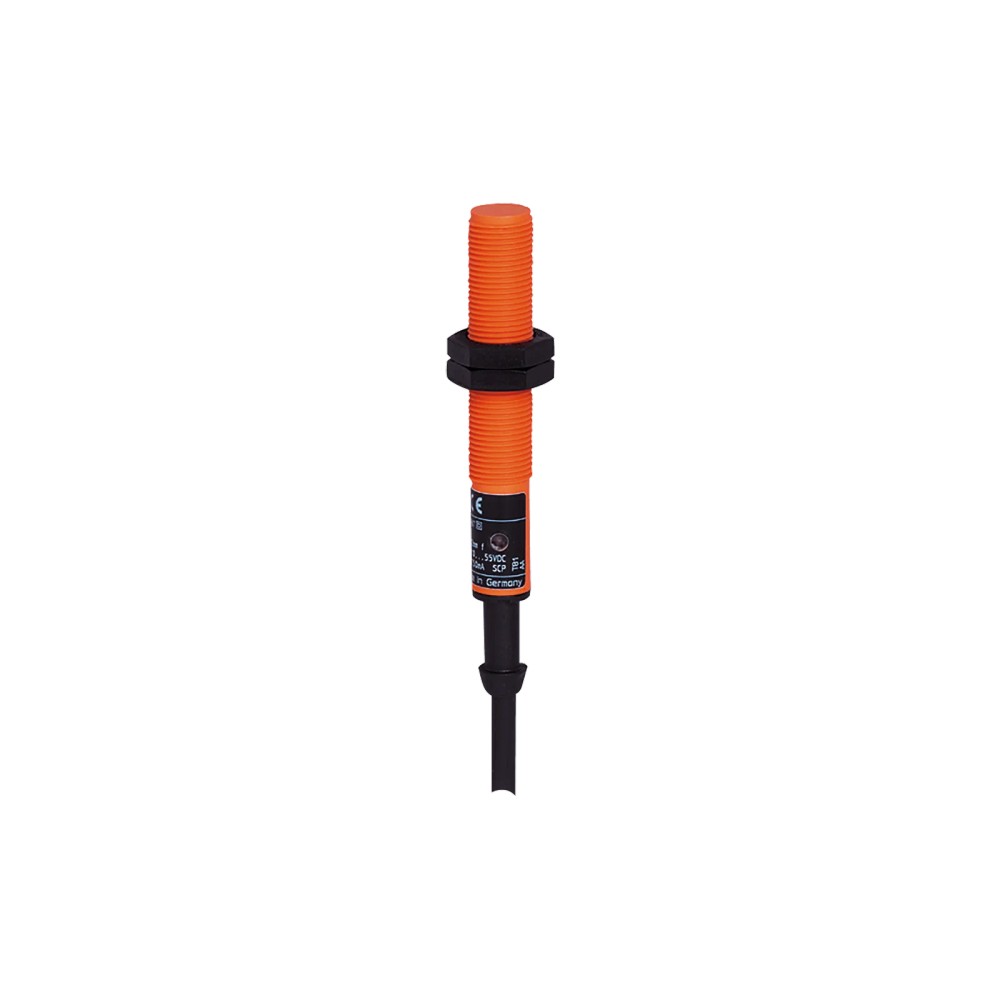

Imagem meramente ilustrativa

R$ 818,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IF5626
EAN: 4021179096867
NCM do produto: 85365090

Destaques do Produto Alcance nominal 4 mm...mais

Fechar menu

Saiba mais sobre: "IF5626 IFM - Sensor Indutivo ifm Detecção de objetos M12 4mm PNP/NPN Cabo 10m"

Destaques do Produto

Alcance nominal

4 mm

Tipo de montagem

Não embutido

Saída de comutação

PNP/NPN selecionável

Alimentação

10...55 V DC

Conexão

Cabo PUR/PVC de 10 m, 2 fios

Proteção do invólucro

IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo IFM IF5626, M12 x 1, alcance de detecção de 4 mm, PNP/NPN selecionável, cabo de 10 m

O IFM IF5626 é um sensor indutivo para detectar objetos por proximidade. Possui alcance nominal de 4 mm, saída PNP/NPN selecionável e conexão por cabo de 10 m. Seu corpo roscado M12 x 1 tem comprimento de 71 mm e proteção IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Modelo	IF5626
Rosca e dimensões	M12 x 1; comprimento de 71 mm
Alcance de detecção	4 mm; montagem não embutida
Saída	PNP/NPN, selecionável
Alimentação	10...55 V DC
Conexão elétrica	Cabo PUR/PVC de 10 m; 2 fios
Frequência de comutação	1500 Hz em DC
Grau de proteção	IP 67
Temperatura ambiente	-25...80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos em sistemas de automação que aceitem sensor indutivo com alcance nominal de 4 mm e montagem não embutida.
Instalações com alimentação DC dentro da faixa de 10...55 V e entrada compatível com saída PNP/NPN selecionável de 2 fios.
Ambientes cuja temperatura de operação esteja entre -25 e 80 °C e que requeiram grau de proteção IP 67.

⚠ Considere outro se precisa de:

Aplicações que exijam montagem embutida: este modelo é especificado como não embutido.
Aplicações que exijam distância de detecção superior a 4 mm, pois esse é o alcance nominal informado.
Instalações com tensão fora da faixa de 10...55 V DC ou que não aceitem a configuração elétrica de 2 fios.

APLICAÇÕES E USO

Uso comprovado pela ficha: detecção indutiva de objetos, com alcance nominal de 4 mm e montagem não embutida. A adequação ao objeto depende do material e dos fatores de correção informados para aço, aço inoxidável, latão, alumínio e cobre.
Possibilidade de aplicação em sistemas de automação com alimentação DC entre 10 e 55 V e entrada compatível com a saída selecionada; a ficha não identifica dispositivos ou controladores específicos.
Operação prevista entre -25 e 80 °C, com grau de proteção IP 67. Confirme no datasheet as condições de instalação e exposição do conjunto.

COMO ESCOLHER

Antes de comprar o Sensor indutivo IFM IF5626, M12 x 1, alcance de detecção de 4 mm, PNP/NPN selecionável, cabo de 10 m, verifique estes pontos:

Escolha o IF5626 quando

A aplicação exigir detecção indutiva com alcance nominal de 4 mm, montagem não embutida, saída PNP/NPN selecionável, alimentação de 10...55 V DC e cabo de 10 m.

Avalie outra configuração quando

O projeto exigir montagem embutida, alcance acima de 4 mm, outra forma de conexão ou uma alimentação fora da faixa especificada. Confirme no datasheet do modelo alternativo as exigências elétricas e mecânicas da instalação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria funcional informada pelo fabricante.
Modelo	IF5626	Código do produto.
Marca	IFM	Fabricante indicado na ficha.
GTIN	4021179096867	Identificador comercial do produto.
Part number	IF5626	Código de referência do fabricante.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação indicado na ficha.
Tensão de operação	10...55 V DC	Faixa de operação especificada.
Classe de proteção	II	Classificação elétrica informada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada nos dados técnicos.
EMC	EN 60947-5-2	Norma indicada como referência de compatibilidade eletromagnética.

Saídas e comutação
Função elétrica	PNP/NPN	Tipo de saída selecionável informado na ficha.
Função de saída	Abertura/fechamento, selecionável	Função de comutação selecionável.
Número de fios	2	Configuração da conexão elétrica.
Frequência de comutação DC	1500 Hz	Frequência de comutação especificada para DC.
Intensidade de corrente máxima constante da saída de comutação DC	400 mA	Limite máximo constante informado para a saída.
Corrente de saída mínima	4 mA	Valor mínimo informado na ficha.
Corrente residual máxima	0,5 mA	Valor máximo informado para corrente residual.
Queda de tensão máxima da saída de comutação DC	4,6 V	Limite informado para a saída DC.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção indicado pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção indicada nos dados técnicos.

Detecção e desvios
Alcance de detecção	4 mm	Valor nominal especificado.
Distância de trabalho	0...3,25 mm	Faixa de trabalho indicada na ficha.
Distância real de comutação Sr	4 ± 10 % mm	Valor e tolerância informados pelo fabricante.
Histerese	1...15 % de Sr	Faixa informada em relação à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2	Fatores por material indicados na ficha; considerar ao avaliar a distância de detecção.

Conexão elétrica
Cabo	10 m, PUR/PVC	Tipo e comprimento da conexão fornecidos.
Condutores	2 x 0,34 mm²	Seção e quantidade de condutores informadas na ficha.

Condições ambientais e proteção
Temperatura ambiente	-25...80 °C	Faixa de operação especificada.
Grau de proteção	IP 67	Grau de proteção indicado para o produto.

Dados mecânicos
Dimensões	M12 x 1; comprimento de 71 mm	Dimensões externas informadas na ficha.
Designação da rosca	M12 x 1	Rosca do invólucro.
Tipo de montagem	Não embutido	Condição de instalação indicada pelo fabricante.
Formato do invólucro	Forma construtiva de roscas	Descrição construtiva informada na ficha.
Material do invólucro	PBT	Material indicado pelo fabricante.
Peso	315,7 g	Valor informado no conjunto de atributos do produto.

Displays e elementos de operação
Indicador de status	1 LED amarelo	Indica o status de chaveamento, conforme informado na ficha.

Dados de confiabilidade
MTTF	1815 anos	Valor declarado nos dados do produto; não representa garantia de vida útil em qualquer condição de operação.

COMPATIBILIDADE

Comunicação

• Saída de comutação PNP/NPN selecionável; não há protocolo de comunicação informado na ficha.

Conexões

Elétrica Cabo de 10 m em PUR/PVC, 2 fios de 0,34 mm²; alimentação de 10...55 V DC. A saída é PNP/NPN selecionável. Verifique no datasheet o esquema de ligação e a configuração exigida pelo circuito de entrada antes de conectar.

Processo Não possui conexão de processo indicada; o invólucro tem rosca M12 x 1 e montagem não embutida. A rosca descreve a montagem mecânica, não o tipo de conexão elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com sensor indutivo PNP/NPN de 2 fios e alimentação DC entre 10 e 55 V	✓	A ficha informa saída selecionável PNP/NPN, conexão de 2 fios e tensão de operação de 10...55 V DC; confirme a configuração elétrica exigida pela entrada.
Instalação com sensor embutido na superfície metálica	✗	O IF5626 é especificado para montagem não embutida.
Aplicação que exige detecção nominal acima de 4 mm	✗	O alcance de detecção informado é de 4 mm.
Ambiente entre -25 e 80 °C, com necessidade de grau de proteção IP 67	✓	A faixa de temperatura ambiente e o grau de proteção constam na ficha; a adequação final também depende das condições reais de montagem e exposição.
Sistema que exige protocolo de comunicação digital	✗	A ficha informa saída de comutação, mas não especifica protocolo de comunicação.

INSTALAÇÃO

Como instalar o Sensor indutivo IFM IF5626, M12 x 1, alcance de detecção de 4 mm, PNP/NPN selecionável, cabo de 10 m

Confirme que a aplicação requer montagem não embutida e respeita as dimensões M12 x 1 e comprimento de 71 mm.
Verifique a faixa de alimentação DC de 10...55 V e a compatibilidade da entrada com saída de sensor de 2 fios.
Selecione a função PNP/NPN e abertura/fechamento conforme a configuração do circuito, seguindo o datasheet do fabricante.
Posicione o sensor considerando o alcance nominal de 4 mm e o fator de correção correspondente ao material do objeto.
Instale e fixe o sensor de acordo com a montagem roscada M12 x 1, sem exceder condições que não estejam especificadas na ficha.
Após a ligação, energize o circuito e verifique a indicação de chaveamento pelo LED amarelo e a resposta da entrada conectada.

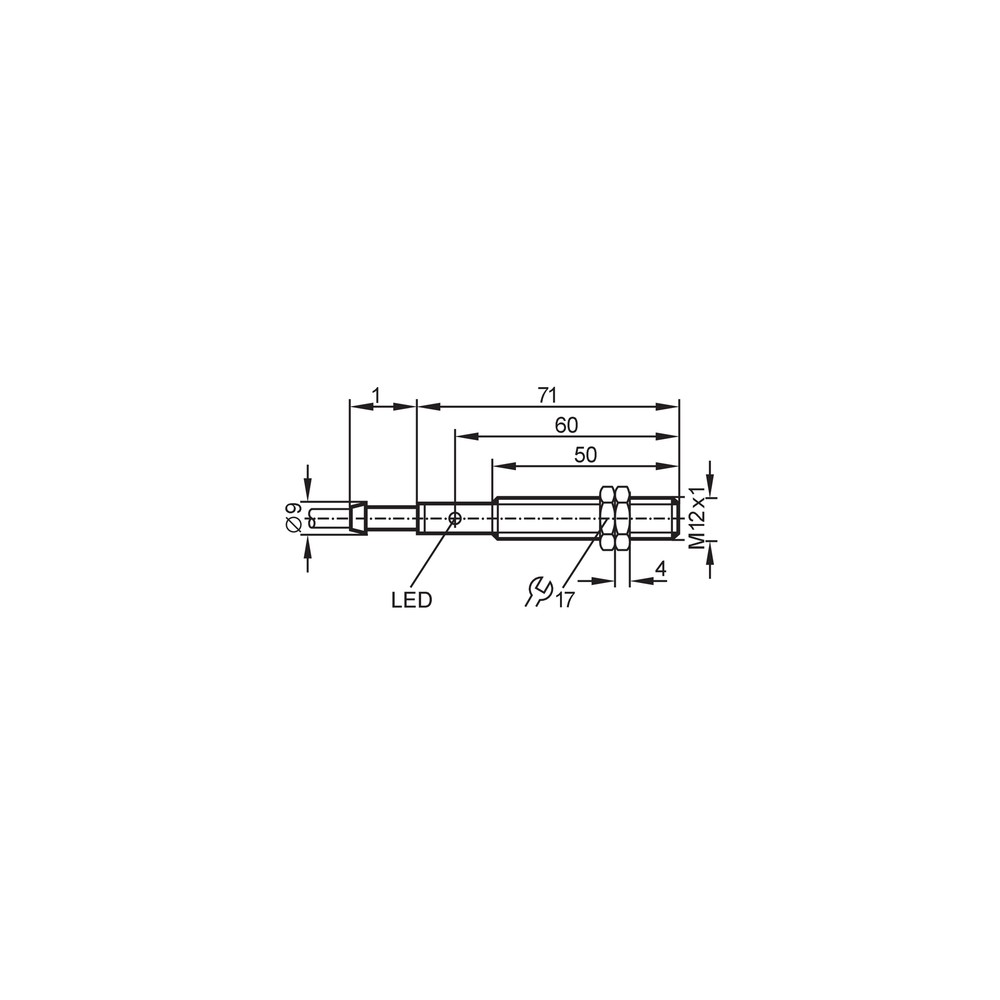

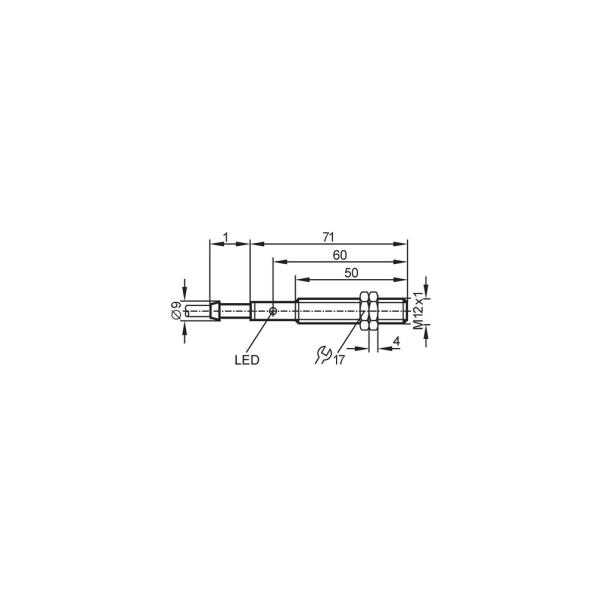

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o objeto.	Alimentação fora da faixa especificada, ligação/configuração incompatível ou objeto fora da distância de trabalho.	Meça a alimentação nos terminais, confira a configuração e o esquema do datasheet e teste a posição do objeto dentro da distância de trabalho de 0...3,25 mm.
A entrada do controlador não reconhece o estado da saída.	Incompatibilidade entre a configuração PNP/NPN selecionada, a entrada conectada e a ligação de 2 fios.	Confirme o tipo de entrada, a seleção PNP/NPN e a ligação usando o esquema elétrico do datasheet.
A detecção varia conforme o material do objeto.	O fator de correção varia conforme o material detectado.	Identifique o material e compare o fator de correção informado na ficha; verifique a distância efetiva de detecção na instalação.
O sensor apresenta comutação instável ou ausência de sinal após instalação.	Posicionamento fora da distância de trabalho ou condição de instalação incompatível com montagem não embutida.	Confira o tipo de montagem e a distância entre sensor e objeto, e observe o LED amarelo de status de chaveamento.

DOCUMENTAÇÃO TÉCNICA

Datasheet IF5626 em português (Datasheet) Desenho em escala IF5626 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IF5626 e para que serve?

É um sensor indutivo para detecção de objetos por proximidade. A ficha especifica alcance nominal de 4 mm e montagem não embutida.

O que acompanha o sensor e como é feita a conexão?

A ficha lista duas porcas de fixação e cabo PUR/PVC de 10 m com dois condutores de 0,34 mm². Consulte o datasheet para confirmar o esquema de ligação.

Este sensor funciona com alimentação de 24 V DC?

A tensão de operação especificada é de 10...55 V DC, portanto 24 V DC está dentro dessa faixa. A entrada conectada também precisa ser compatível com a configuração de saída selecionada.

Posso instalar o IF5626 embutido em uma superfície metálica?

Não é a configuração indicada: a ficha classifica o sensor como não embutido. Considere um modelo cuja especificação permita montagem embutida.

Ele detecta cobre na mesma distância que aço?

A ficha informa fatores de correção diferentes por material, com valor 1 para aço e 0,2 para cobre. Portanto, não se deve presumir a mesma distância efetiva; confira as condições no datasheet.

O LED acende, mas o controlador não recebe o sinal. O que verifico?

Confira se a entrada aceita sensor de 2 fios e se a configuração PNP/NPN e a função de saída correspondem ao circuito. Verifique também a ligação conforme o esquema do datasheet.

O sensor parou de detectar; devo substituí-lo imediatamente?

Antes da substituição, confira alimentação dentro de 10...55 V DC, distância do objeto, material detectado e estado da ligação. Observe também o LED amarelo de status para verificar se há indicação de chaveamento.

Devo comprar o IF5626 ou um sensor com maior alcance?

Escolha o IF5626 se 4 mm de alcance nominal e montagem não embutida atenderem à aplicação. Para distância maior, selecione um modelo cujo datasheet declare o alcance necessário.

Como selecionar entre PNP e NPN na instalação?

A saída PNP/NPN é selecionável. Defina a configuração de acordo com a entrada do circuito e siga o esquema de ligação do datasheet antes de energizar.

Há um vídeo de instalação ou informação de garantia disponível?

A ficha fornecida não informa vídeo de instalação nem condições de garantia. Para ligação e montagem, consulte o datasheet oficial do IF5626.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que realiza detecção por proximidade; neste produto, a ficha identifica a função como indutiva. (Ref.: Tipo de produto)

Alcance de detecção

Distância nominal especificada para detecção do objeto, sujeita às condições e aos fatores de correção informados. (Ref.: Alcance de detecção: 4 mm)

Montagem não embutida

Configuração de instalação declarada para o sensor; deve ser considerada no posicionamento mecânico. (Ref.: Tipo de montagem)

PNP/NPN

Configurações de saída de comutação selecionáveis indicadas para compatibilidade com o circuito de entrada. (Ref.: Função elétrica)

IP 67

Grau de proteção declarado para o invólucro do produto. (Ref.: Grau de proteção)
