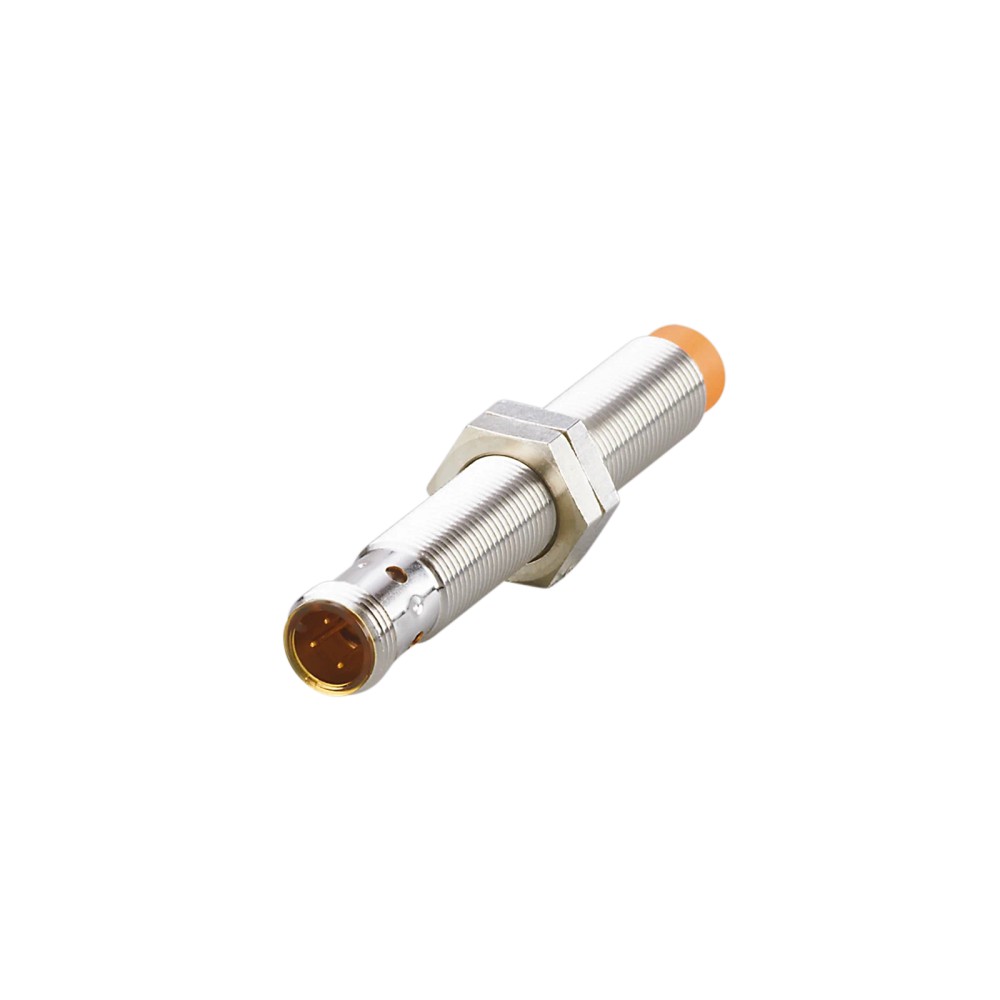

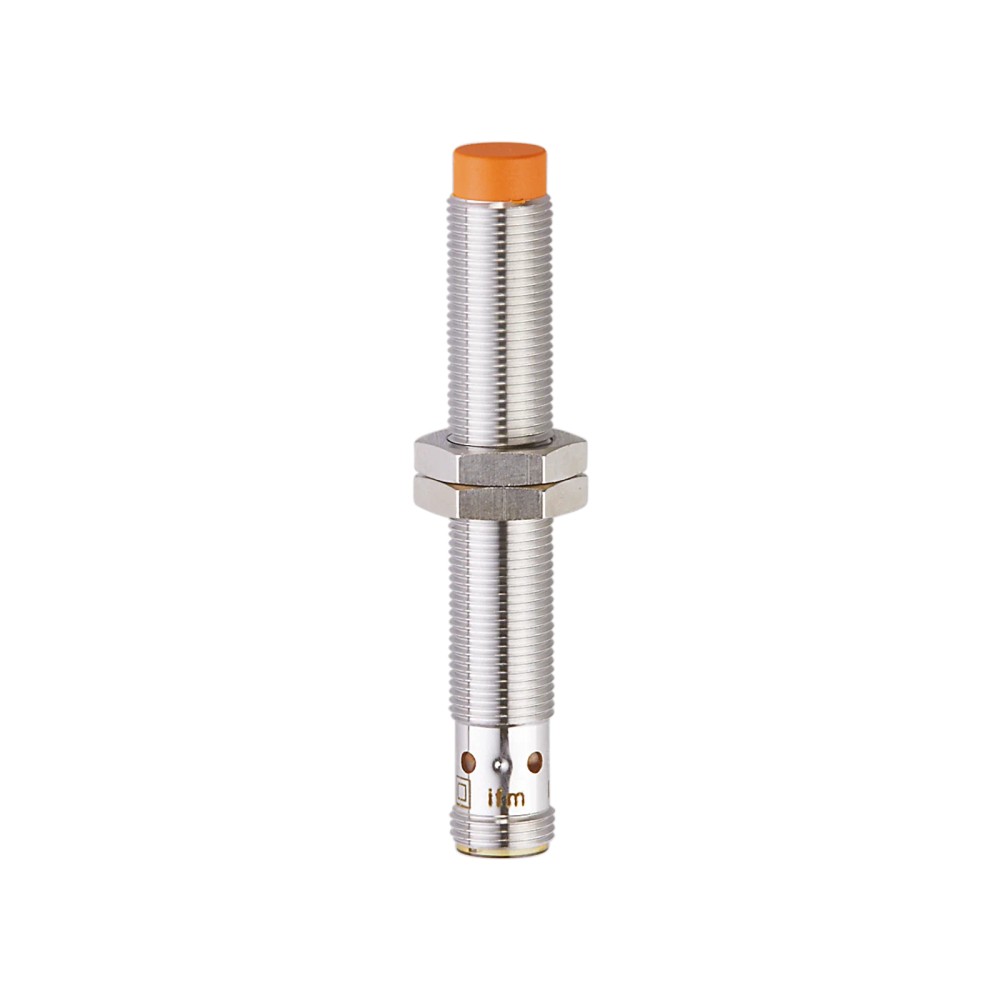

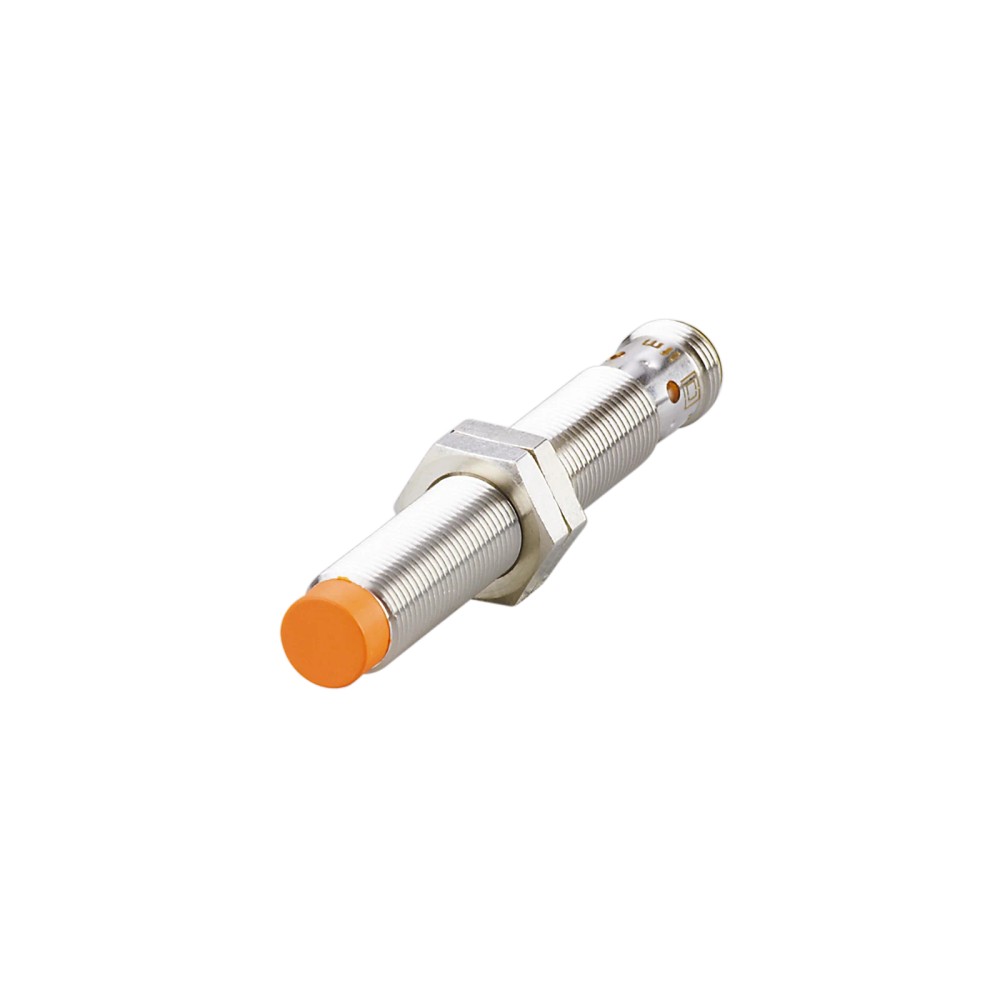

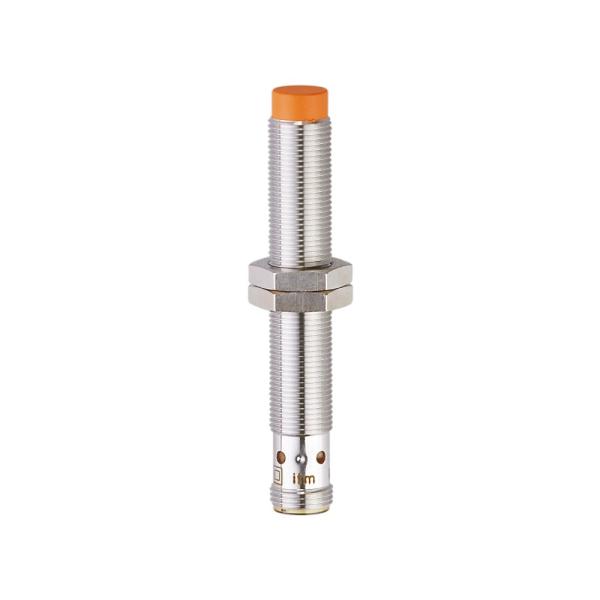

Sensor Indutivo IF5622 ifm M12 PNP 4mm NC

Pré-visualizar: IF5622 IFM - Sensor Indutivo ifm Detecção de objetos M12 PNP 4mm NC

IF5622 IFM - Sensor Indutivo ifm Detecção de objetos M12 PNP 4mm NC

Imagem meramente ilustrativa

R$ 784,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IF5622
EAN: 4021179096829
NCM do produto: 85365090

Destaques do Produto Tipo de Rosca M12 x 1...mais

Fechar menu

Saiba mais sobre: "IF5622 IFM - Sensor Indutivo ifm Detecção de objetos M12 PNP 4mm NC"

Destaques do Produto

Tipo de Rosca

M12 x 1

Distância de Detecção

4 mm

Saída

PNP

Função

Normalmente fechado

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IF5622 IFM - Sensor Indutivo M12 PNP 4mm NC

O sensor indutivo IF5622 é um componente industrial de alta precisão projetado para detecção confiável de objetos metálicos sem contato. Com invólucro M12, este modelo opera em sistemas DC e possui saída PNP normalmente fechada. É ideal para aplicações de automação, posicionamento e fim de curso, oferecendo uma distância de detecção de 4 mm e robustez garantida pelo grau de proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

SKU	IF5622
Alcance	4 mm
Conexão	M12
Função Saída	NC
Proteção	IP 67
Frequência	400 Hz
Tensão	10-30 V DC
Temperatura	-25...80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de posicionamento de peças metálicas em linhas de montagem.
Controle de fim de curso em cilindros pneumáticos ou mecânicos.
Monitoramento de presença em máquinas operatrizes CNC.
Ambientes industriais que exigem grau de proteção IP67.

⚠ Considere outro se precisa de:

Detecção de objetos não metálicos (plásticos, madeira, líquidos).
Aplicações com tensões de operação superiores a 30V DC.
Uso em ambientes onde a distância de detecção deve ser superior a 4mm.
Instalação onde a face ativa possa sofrer impacto mecânico direto.

APLICAÇÕES E USO

Detecção de presença de peças em esteiras transportadoras.
Monitoramento de posição em máquinas de embalagem.
Atuação de fim de curso em sistemas robóticos.
Controle de ciclos em prensas e ferramentas de estampagem.

COMO ESCOLHER

Antes de comprar o IF5622 IFM - Sensor Indutivo M12 PNP 4mm NC, verifique estes pontos:

Quando utilizar o IF5622

Ideal para ambientes industriais que exigem monitoramento de objetos metálicos com alta frequência de até 400 Hz em invólucro compacto M12.

Limitações de Aplicação

Se a aplicação exigir detecção de materiais não metálicos ou distância superior a 4 mm, considere sensores capacitivos ou ópticos, respectivamente.

ESPECIFICAÇÕES TÉCNICAS

Dados mecânicos
Tipo de produto	Sensor indutivo	Classificação funcional
Designação da rosca	M12 x 1	Formato mecânico

Detecção
Alcance de detecção	4 mm	Distância nominal
Histerese	3...15 % de Sr	Faixa de diferencial de comutação
Montagem	Não embutido	Requisito de instalação

Dados elétricos
Tensão de operação	10...30 V DC	Limites de alimentação
Função saída	Normalmente fechado	Lógica de comutação
Consumo de corrente	< 15 mA	Consumo em vazio
Frequência de comutação	400 Hz	Capacidade de resposta

Condições ambientais
Grau de proteção	IP 67	Vedação contra poeira e água
Temperatura ambiente	-25...80 °C	Faixa de operação

COMPATIBILIDADE

Comunicação

• Sinal de saída binário PNP (sem protocolo digital)

Conexões

Elétrica 1 x M12 (codificação A, 3 pinos)

Processo M12 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de aço	✓	Fator de correção ideal para aço (1.0).
Detecção de cobre	✓	Detectável, porém com redução na distância de detecção efetiva devido ao fator de correção (0.3).
Ambientes com 85°C	✗	Excede o limite superior de temperatura operacional de 80°C.

INSTALAÇÃO

Como instalar o IF5622 IFM - Sensor Indutivo M12 PNP 4mm NC

Verifique a tensão da rede, garantindo estar entre 10-30V DC.
Prepare o suporte de montagem respeitando o diâmetro M12.
Rosqueie o sensor no suporte manualmente.
Ajuste a posição do sensor de modo que a face ativa fique a no máximo 3,24mm do objeto.
Conecte o cabo M12 ao sensor e aperte até sentir o engate firme.
Verifique o LED amarelo para confirmar a detecção do objeto.

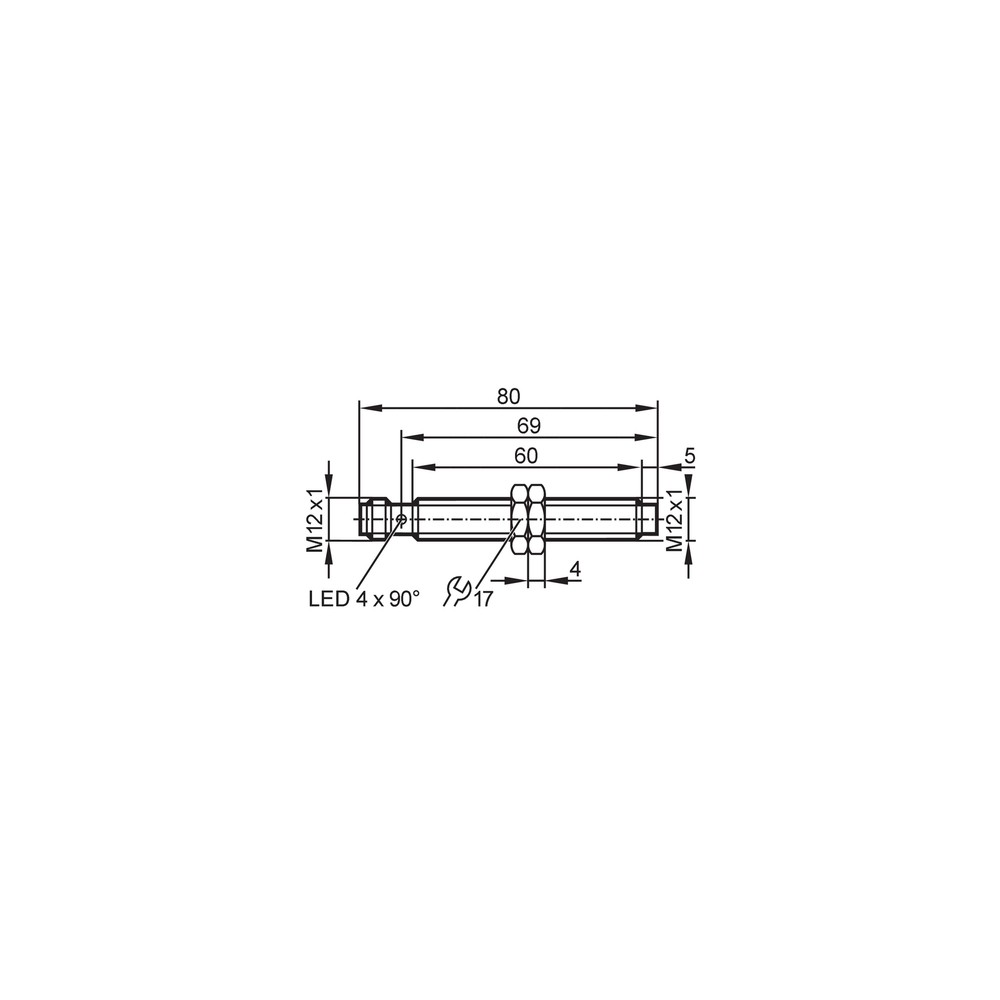

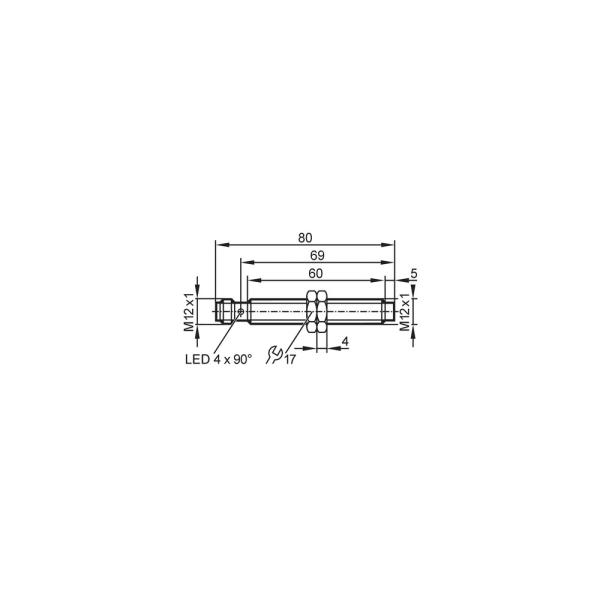

Desenho Dimensional

ACESSÓRIOS

2x Porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não detecta a peça corretamente.	Objeto fora da distância nominal ou desalinhado.	Verificar se a distância está dentro dos 4mm nominais.
LED de status não acende ou saída não comuta.	Curto-circuito na carga ou sobrecarga na saída.	Medir continuidade e tensão de saída com multímetro.
Nenhum sinal no CLP.	Inversão da polaridade da fonte ou cabos rompidos.	Confirmar pinagem do conector M12 e continuidade do cabo.
Falsas leituras ou sensor travado.	Acúmulo de cavacos metálicos na face ativa.	Limpar a face ativa e observar se o LED retorna ao estado normal.

DOCUMENTAÇÃO TÉCNICA

Datasheet IF5622 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IF5622?

O IF5622 é um sensor indutivo M12 de 3 fios com saída PNP normalmente fechado, projetado para detecção de objetos metálicos sem contato.

O que vem na embalagem do produto?

Este sensor é composto pelo corpo do sensor indutivo, duas porcas de fixação e guia de instalação. A conexão elétrica é feita via conector M12.

Onde este sensor não deve ser aplicado?

Não é indicado para ambientes com detecção de materiais não metálicos ou em aplicações onde a distância de detecção precise exceder os 4 mm nominais.

Este sensor funciona em circuitos AC?

Este sensor é incompatível com sistemas de controle baseados em tensão AC, pois opera estritamente em sistemas DC (10-30V).

O sensor não altera o status da saída, o que verificar?

Geralmente indica falha no circuito de carga, curtos-circuitos na saída ou erro na fiação de alimentação. Verifique a tensão de entrada e se a saída PNP está sendo acionada conforme o objeto se aproxima.

Como diagnosticar falhas de detecção?

Se o LED amarelo não pisca na presença do metal, verifique a distância entre a face ativa e o objeto (deve ser menor que 4mm) e a integridade do cabo M12.

Qual a vantagem deste sensor sobre sensores ópticos?

O IF5622 é uma unidade de detecção robusta e industrial, enquanto sensores capacitivos ou ópticos são destinados a materiais diferentes ou maiores distâncias. Escolha o indutivo para precisão em metal.

Posso consertar o sensor ou preciso trocar?

O sensor é uma peça única de substituição direta. Não existem kits de reparo; em caso de falha física, a substituição completa da unidade é o padrão.

Quais cuidados na instalação?

A instalação requer o rosqueamento no suporte, garantindo que a face ativa não sofra impacto mecânico e que o torque das porcas não deforme o invólucro M12.

Qual a procedência do sensor IF5622?

O produto é fabricado pela ifm electronic, com suporte técnico e faturamento direto, garantindo a rastreabilidade e procedência industrial do componente.

GLOSSÁRIO TÉCNICO

PNP

Configuração de saída onde o sensor comuta o polo positivo da carga (Ref.: Função elétrica PNP).

Normalmente Fechado (NC)

Estado do sensor que mantém o circuito fechado na ausência de objeto, abrindo ao detectar um metal (Ref.: Função saída).

Montagem não embutida

Tipo de sensor que requer uma zona livre de metal ao redor da face ativa para operar sem interferências (Ref.: Tipo montagem).

Distância de detecção (Sr)

A distância nominal onde o sensor detecta o objeto metálico padrão (Ref.: Alcance detecção 4 mm).

Conexão M12

Padrão de conector circular de 12mm amplamente utilizado em automação industrial (Ref.: Conexão elétrica).
