- Referência do fabricante: IF5598
- EAN: 4021179096584
- NCM do produto: 85365090
Destaques do Produto
Rosca
M12 x 1...mais
Saiba mais sobre: "IF5598 IFM - Sensor Indutivo IFM Detecção Industrial M12 2mm PNP/NPN"
Destaques do Produto
Rosca
M12 x 1
Distância
2 mm
Saída
PNP/NPN
Conexão
M12
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o IF5598 IFM - Sensor Indutivo IFM Detecção Industrial M12 2mm PNP/NPN

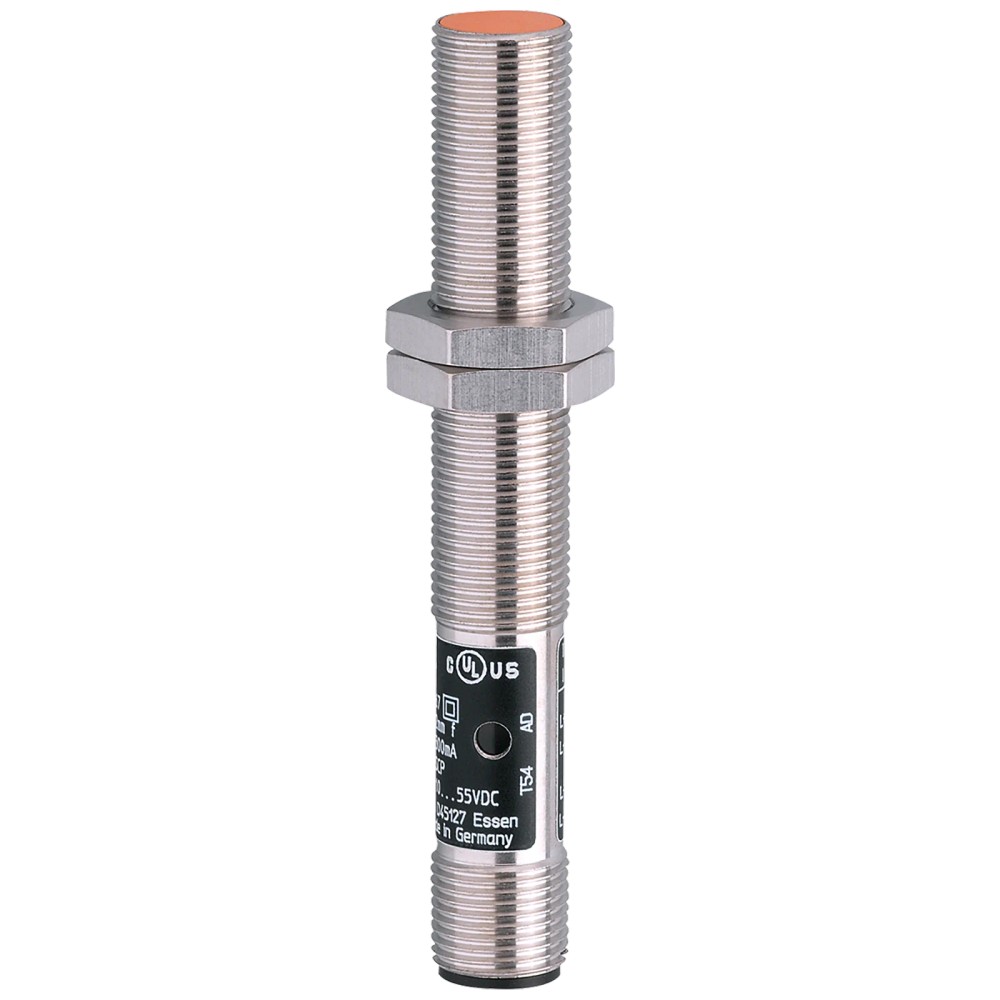

O sensor indutivo IF5598 da ifm é um dispositivo de detecção de proximidade projetado para automação industrial, permitindo identificar alvos metálicos sem contato físico. Com formato roscado M12, este sensor oferece versatilidade operacional com saída configurável PNP/NPN. Destaca-se por sua alta frequência de comutação de 1100 Hz e construção robusta com grau de proteção IP 67.
PRINCIPAIS ESPECIFICAÇÕES
| Alcance | 2 mm |
| Conexão | M12 |
| Saída | PNP/NPN |
| Frequência | 1100 Hz |
| Grau de Proteção | IP 67 |
| Tensão | 10...55 V DC |
| Montagem | Embutido |

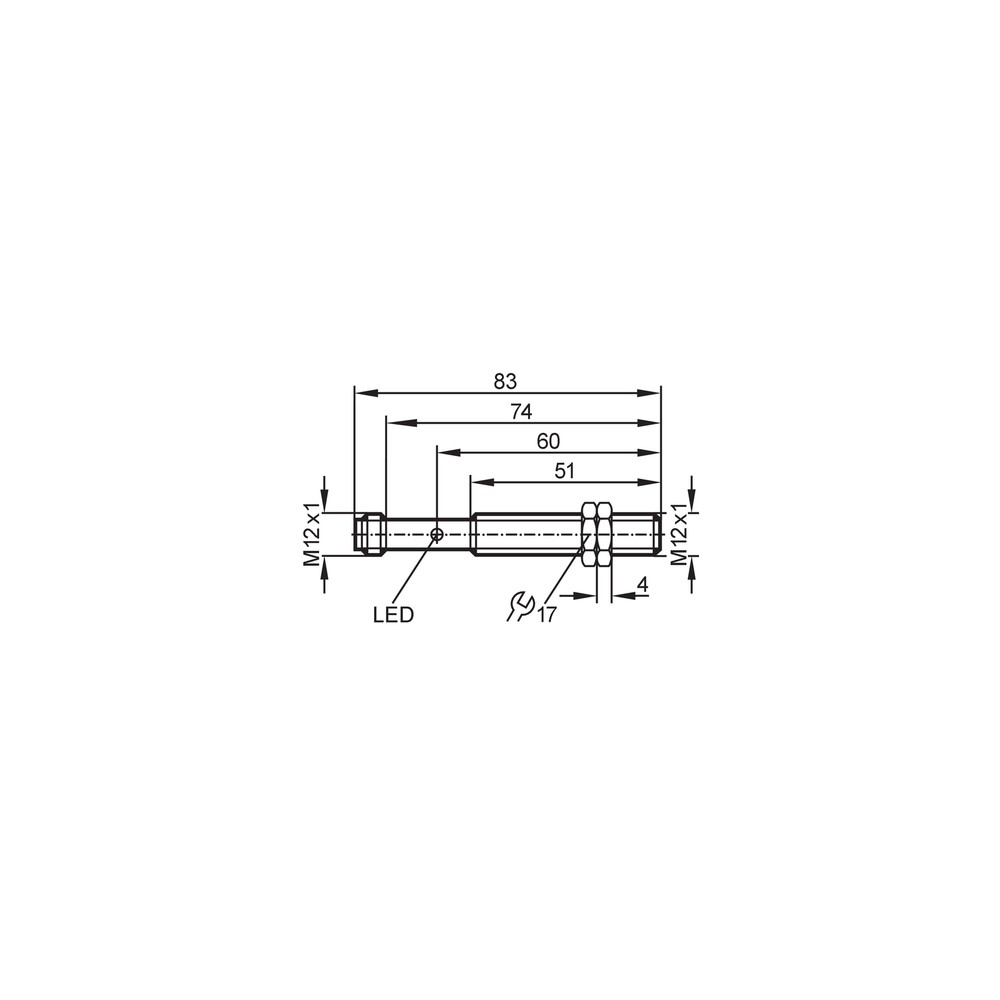

| Dimensões | M12 x 1 |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Monitoramento de posição de atuadores pneumáticos
- Contagem de peças metálicas em esteiras
- Aplicações que exigem montagem embutida em estruturas M12
⚠ Considere outro se precisa de:
- Instalação em áreas com temperaturas superiores a 80 °C
- Detecção de alvos não metálicos
- Uso em ambientes com risco de impacto mecânico direto na face ativa de PC
APLICAÇÕES E USO
- Monitoramento de cilindros pneumáticos em máquinas automatizadas
- Detecção de fim de curso em estruturas mecânicas
- Contagem de componentes metálicos em esteiras de produção
- Posicionamento preciso em mecanismos industriais
COMO ESCOLHER
Antes de comprar o IF5598 IFM - Sensor Indutivo IFM Detecção Industrial M12 2mm PNP/NPN, verifique estes pontos:
Quando escolher este sensor
Utilize quando houver necessidade de detecção sem contato de materiais ferrosos com alta cadência (até 1100 Hz) em ambientes que exijam vedação IP 67.
Quando buscar outra opção
Opte por outros modelos se o alvo for não metálico, se a distância de operação exigir um range superior a 2 mm, ou se o ambiente exceder 80 °C.
ESPECIFICAÇÕES TÉCNICAS
| Dados Elétricos | ||
|---|---|---|
| Tipo de corrente | DC | Indica o regime de alimentação do dispositivo |
| Tensão de operação | 10...55 V DC | Faixa de tensão permitida para operação segura |
| Frequência de comutação | 1100 Hz | Capacidade máxima de detecções por segundo |
| Saídas | ||
|---|---|---|
| Saída de comutação | PNP/NPN | Flexibilidade de interface com controladores |
| Corrente de saída máx. | 300 mA | Capacidade máxima de carga na saída |
| Queda de tensão | 4,6 V | Perda interna de tensão no estado ligado |
| Faixa de Medição | ||
|---|---|---|
| Alcance de detecção | 2 mm | Distância nominal para detecção de metais |
| Tipo de montagem | Embutido | Permite montagem rente à superfície metálica |
| Histerese | 1...15 % de Sr | Faixa de variação aceitável para estabilidade |
| Condições Ambientais e Mecânicas | ||
|---|---|---|
| Grau de proteção | IP 67 | Nível de vedação contra sólidos e líquidos |
| Temperatura ambiente | -25...80 °C | Limites térmicos para operação do invólucro |
| Material | Latão revestido com bronze branco | Construção do invólucro para resistência |
COMPATIBILIDADE
Comunicação
• Sinal digital binário (PNP/NPN)
Conexões
Elétrica
M12, 4 pinos
Processo
M12 x 1 roscado
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Detecção de peças metálicas ferrosas | ✓ | Sensor indutivo projetado especificamente para metais ferrosos. |
| Ambiente com presença de fluidos | ✓ | O grau de proteção IP 67 garante vedação contra umidade e poeira. |
| Uso para detectar madeira ou plástico | ✗ | Sensores indutivos não detectam materiais não metálicos. |
INSTALAÇÃO
Como instalar o IF5598 IFM - Sensor Indutivo IFM Detecção Industrial M12 2mm PNP/NPN
- Verifique a integridade da rosca M12 no local de instalação.
- Rosqueie manualmente o sensor até a posição desejada.
- Utilize as porcas de fixação inclusas para travar o sensor na posição.
- Certifique-se de que a face ativa esteja a uma distância máxima de 1,6 mm do alvo.
- Conecte o cabo M12 de 4 pinos, garantindo o encaixe firme e alinhamento do conector.
- Aplique a tensão de alimentação e verifique o acendimento do LED amarelo conforme o alvo se aproxima.
ACESSÓRIOS
- Porcas de fixação (2 unidades)
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Sensor não comuta (LED desligado) | Tensão fora da faixa ou conexão rompida | Medir tensão nos pinos do conector M12 |
| Saída não ativa o controlador | Curto-circuito na carga de saída | Testar continuidade do circuito de carga |
| Detecção inconsistente | Alvo fora da distância de detecção | Verificar se o alvo está a menos de 1,6 mm |
| Comutações falsas ou ruído | Interferência eletromagnética (EMC) | Verificar aterramento e proximidade de fontes de ruído |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o sensor indutivo IF5598 da ifm?
O IF5598 é um sensor indutivo da linha ifm, desenvolvido para detecção de posição sem contato em ambientes industriais, operando com tecnologia de campo eletromagnético.
O que acompanha o produto na embalagem?
Este sensor acompanha duas porcas de fixação para instalação direta em roscas M12.
O sensor pode ser utilizado em temperaturas extremas?
Este modelo não é indicado para ambientes com temperaturas acima de 80 °C ou abaixo de -25 °C, pois essas condições excedem as especificações de projeto do material e componentes eletrônicos.
O sensor detecta materiais não metálicos?
Não, este sensor é projetado para detecção de metais; ele não possui sensibilidade para detecção de materiais não metálicos como plásticos, madeira ou líquidos.
Por que meu sensor não indica detecção?
Se o LED amarelo não acende ao aproximar um objeto metálico, verifique primeiro se a tensão de alimentação está na faixa de 10...55 V DC e se o conector M12 está devidamente assentado.
O que verificar se o sinal de saída falha intermitentemente?
A falha de comutação pode ser causada por curto-circuito na carga ou sobrecarga, que ativam as proteções internas; verifique a continuidade do cabeamento e a corrente de carga.
Devo escolher este sensor ou um modelo de saída fixa?
A escolha depende da lógica de controle do seu CLP ou controlador; o IF5598 oferece versatilidade por ser configurável, enquanto modelos fixos reduzem a complexidade de programação.
Este sensor substitui outros modelos de sensores M12?
Sim, a versão com saída configurável PNP/NPN permite adaptar o sensor a diferentes arquiteturas de entrada, simplificando a logística de peças de reposição.
Qual o cuidado principal na instalação?
Realize o alinhamento mecânico garantindo que a face ativa esteja perpendicular ao alvo e respeite a distância de trabalho de até 1,6 mm para operação confiável.
Qual a procedência e qualidade deste sensor?
A ifm garante a conformidade do produto conforme padrões EN 60947-5-2, sendo fabricado com materiais de alta resistência como latão revestido com bronze branco.
GLOSSÁRIO TÉCNICO
Histerese
Diferença entre o ponto de comutação na aproximação e no afastamento do alvo, garantindo estabilidade do sinal (Ref.: 1...15 % de Sr).
PNP/NPN
Tipo de transistor de saída que define a lógica de sinal (positivo ou negativo) enviada ao controlador (Ref.: Função elétrica).
Distância de Comutação (Sr)
Alcance nominal onde o sensor detecta o alvo metálico sob condições padrão (Ref.: 2 mm).
Grau de Proteção IP 67
Indica proteção total contra poeira e submersão temporária em água (Ref.: Proteção IP).
Montagem Embutida
Configuração que permite a instalação do sensor nivelado com o material base sem afetar o campo magnético (Ref.: Tipo de montagem).
