Sensor Indutivo IF5597 ifm M12 4mm

Pré-visualizar: IF5597 IFM - Sensor Indutivo ifm Detecção de objetos M12 4mm PNP/NPN IP67

IF5597 IFM - Sensor Indutivo ifm Detecção de objetos M12 4mm PNP/NPN IP67

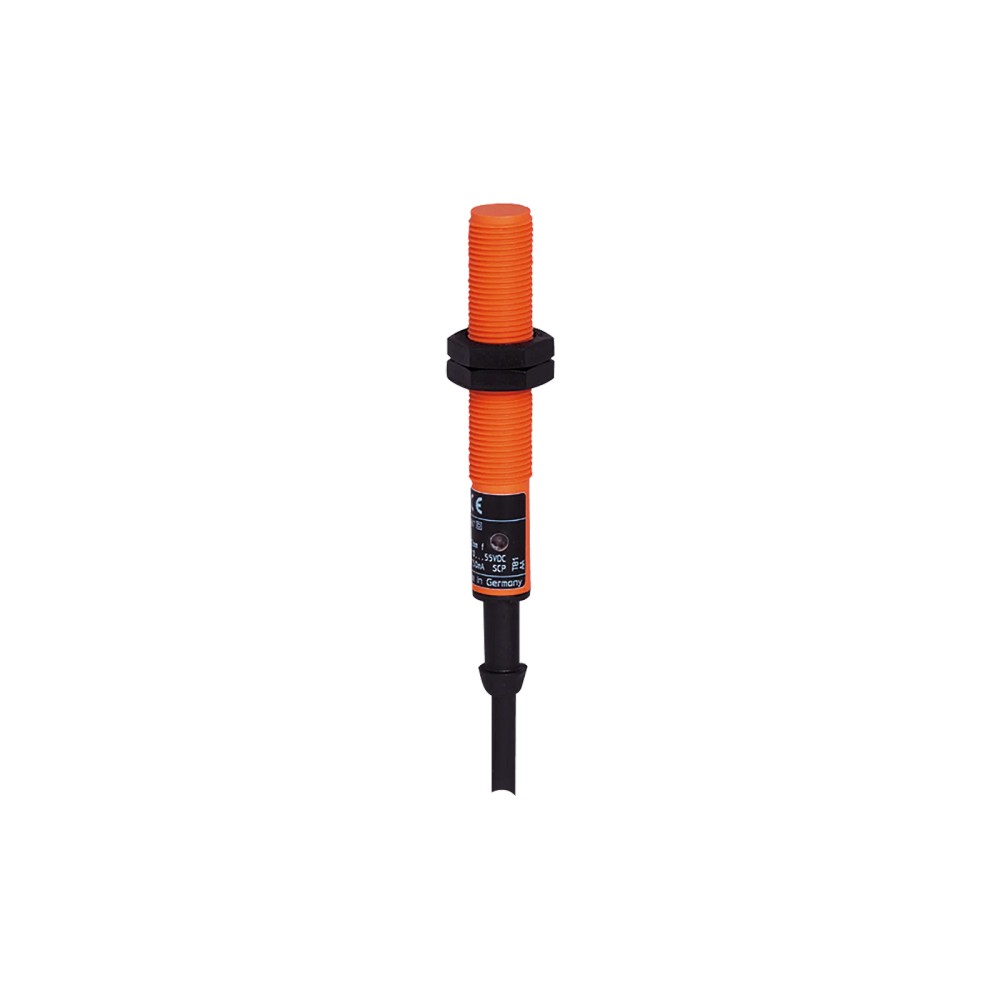

Imagem meramente ilustrativa

R$ 721,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IF5597
EAN: 4021179096577
NCM do produto: 85365090

Destaques do Produto Tipo de Montagem Não...mais

Fechar menu

Saiba mais sobre: "IF5597 IFM - Sensor Indutivo ifm Detecção de objetos M12 4mm PNP/NPN IP67"

Destaques do Produto

Tipo de Montagem

Não embutido

Alcance

4 mm

Saída

PNP/NPN Selecionável

Conexão

Cabo 2m

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IF5597 M12 4mm PNP/NPN

O sensor indutivo IFM IF5597 é um componente de automação de alta precisão projetado para detecção sem contato de objetos metálicos. Com invólucro M12 e alcance de 4 mm, ele oferece flexibilidade através de saída selecionável PNP/NPN e alta frequência de comutação de 1500 Hz. É a solução robusta para contagem, posicionamento e detecção de presença em ambientes industriais exigentes.

PRINCIPAIS ESPECIFICAÇÕES

Referência	IF5597
Montagem	Não embutido
Alcance	4 mm
Saída	PNP/NPN
Frequência	1500 Hz
Proteção	IP 67
Conexão	Cabo 2m PUR/PVC
Temperatura	-25...80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de presença de peças metálicas em linhas de montagem.
Contagem de engrenagens ou componentes ferrosos.
Posicionamento de dispositivos em máquinas operatrizes com rosca M12.
Ambientes com respingos de água (proteção IP67).

⚠ Considere outro se precisa de:

Instalação embutida em superfícies metálicas (requer montagem não embutida).
Ambientes com presença de limalhas ferrosas acumuladas diretamente na face do sensor.
Detecção de alvos não metálicos (vidro, plástico, madeira).
Aplicações que exijam conformidade com normas de segurança SIL/PL.

APLICAÇÕES E USO

Monitoramento de posição em esteiras transportadoras.
Detecção de componentes metálicos em máquinas rotativas.
Contagem de peças em linhas de embalagem.
Aplicações em ambientes com variação de temperatura (-25 a 80 °C).

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IF5597 M12 4mm PNP/NPN, verifique estes pontos:

Escolha este produto se:

Necessita de um sensor indutivo versátil, com conexão a cabo fixo, alcance de 4 mm e flexibilidade para alternar entre lógica PNP ou NPN no mesmo hardware.

Busque outra opção se:

Sua aplicação exige montagem embutida nivelada com a superfície, distâncias de detecção superiores a 4 mm ou conexões tipo conector M12 de desengate rápido.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão de operação	10...55 DC V	Faixa de alimentação compatível com sistemas industriais DC.
Corrente de saída máx.	400 mA	Capacidade de carga da saída de comutação.
Proteção elétrica	Curto-circuito, sobrecarga, inversão de polaridade	Recursos integrados para evitar danos por falhas externas.

Faixa de Medição e Precisão
Distância de detecção	4 mm	Alcance nominal para aço ST37.
Distância de trabalho	0...3,25 mm	Zona segura recomendada para garantir a comutação.
Frequência de comutação	1500 Hz	Velocidade máxima de operação do sensor.

Dados Mecânicos e Ambientais
Dimensões	M12 x 1 / L = 71 mm	Geometria padrão para furação industrial.
Material do invólucro	PBT	Material plástico resistente a impactos e agentes químicos leves.
Grau de proteção	IP 67	Proteção contra poeira e água.

COMPATIBILIDADE

Comunicação

• Sinal digital discreto (PNP/NPN)

Conexões

Elétrica Cabo 2 m PUR / PVC; 2 x 0,34 mm²

Processo M12 x 1 (Rosca)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes industriais com alta umidade	✓	O grau de proteção IP67 é adequado para resistência à água e poeira.
Detecção de alvos ferrosos (Aço ST37)	✓	Sensor otimizado para detecção de materiais ferrosos com fator de correção 1.
Instalação embutida face a face com metal	✗	Modelo de montagem não embutida exige zona livre lateral.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IF5597 M12 4mm PNP/NPN

Verifique a integridade da rosca M12 do local de montagem.
Insira o sensor e posicione a primeira porca de fixação.
Ajuste a distância de trabalho conforme a aplicação (recomendado até 3,25 mm).
Fixe o sensor usando as duas porcas incluídas para garantir estabilidade mecânica.
Conecte o cabo (2 fios) à fonte de alimentação e ao controlador respeitando as polaridades.
Verifique o LED amarelo para confirmar a comutação diante da presença do alvo.

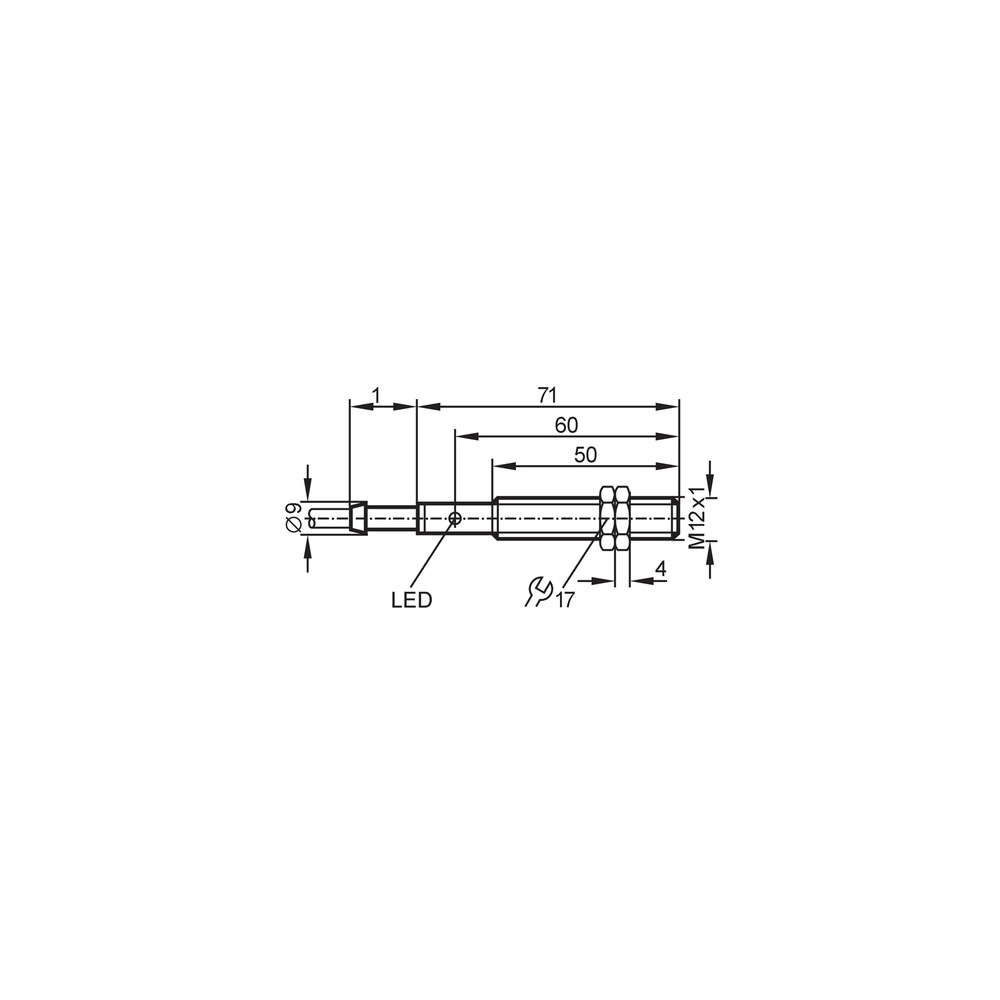

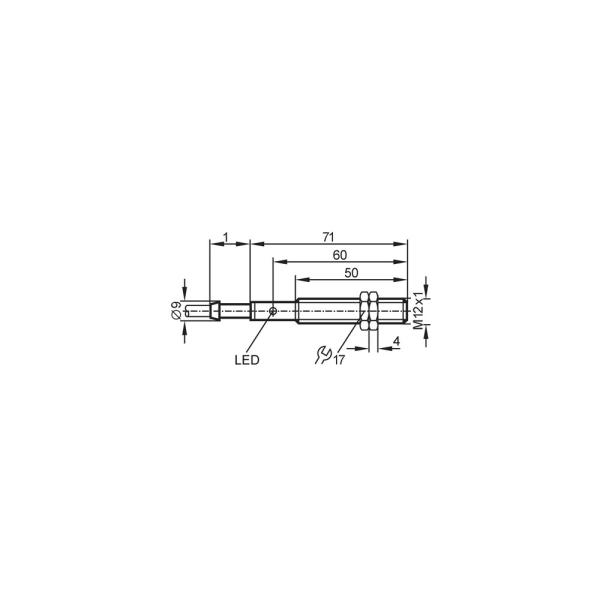

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta ao passar o objeto.	Objeto fora do alcance ou material inadequado (não metálico).	Verificar se o objeto está dentro da distância de trabalho (3,25 mm) e se é metálico.
LED de status não acende.	Falha na fonte de alimentação ou inversão de polaridade.	Medir tensão nos terminais do cabo e verificar integridade da fonte DC.
Sensor entra em modo de proteção ou falha intermitente.	Curto-circuito na carga de saída.	Verificar se a corrente de carga excede os 400 mA nominais.
Disparos falsos ou instabilidade no sinal.	Interferência eletromagnética ou acúmulo de sujeira.	Limpar face ativa e verificar se não há limalhas ferrosas presas na ponta.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico IF5597 (Datasheet) Desenho Técnico M12 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IF5597 da ifm?

O IF5597 é um sensor indutivo com rosca M12 e alcance de 4 mm, desenvolvido para detecção de objetos metálicos em aplicações industriais.

O que vem incluso na embalagem deste sensor?

O sensor acompanha duas porcas de fixação para instalação mecânica em furos passantes ou suportes de montagem.

Posso usar este sensor para detectar caixas de papelão ou plástico?

Este modelo não é indicado para detecção de materiais não metálicos, como plástico, madeira ou vidro, pois opera pelo princípio de campo magnético variável.

Este sensor atende normas de segurança industrial (Safety)?

Não, este sensor indutivo não possui tecnologia de segurança funcional (Safety) e não deve ser utilizado para aplicações críticas de proteção à vida humana.

O sensor não liga ou não comuta, o que pode ser?

A ausência de sinal de saída geralmente indica falha na alimentação, ruptura no cabo ou objeto fora do alcance de detecção (acima de 3,25 mm para garantir comutação segura).

Como diagnosticar uma falha de detecção no campo?

Verifique com um multímetro se a tensão de alimentação está entre 10-55V DC e se o LED amarelo acende quando o objeto metálico está próximo à face ativa.

Qual a diferença deste sensor para um fotoelétrico?

O IF5597 é uma solução padrão de mercado com saída programável (PNP/NPN), enquanto sensores capacitivos ou fotoelétricos são alternativas para outros tipos de materiais ou distâncias maiores.

Por que escolher o IF5597 em vez de modelos de saída fixa?

Ambos são sensores indutivos M12, porém o IF5597 possui configuração de saída selecionável (abertura/fechamento), oferecendo maior flexibilidade de aplicação sem troca de hardware.

Quais cuidados ter na instalação física?

O sensor deve ser instalado com folga lateral, respeitando a montagem não embutida para evitar interferências metálicas ao redor da face ativa.

Como funciona a procedência e suporte deste produto?

A garantia e o suporte técnico são geridos diretamente pela IFM ELECTRONIC LTDA., garantindo a procedência e a rastreabilidade do componente original.

GLOSSÁRIO TÉCNICO

Distância de comutação nominal (Sn)

Distância teórica na qual o sensor detecta o objeto padrão. (Ref.: 4 mm)

Saída PNP/NPN

Flexibilidade elétrica que permite o sensor atuar tanto em lógica positiva quanto negativa.

Montagem não embutida

Exige uma zona livre ao redor da face sensora para evitar o disparo falso por materiais adjacentes.

Histerese

Diferença entre o ponto de atuação e o ponto de desatuação do sensor. (Ref.: 1-15% de Sr)

IP67

Grau de proteção que garante resistência contra poeira e imersão temporária em água.
