Sensor Indutivo IFM IF5594 M12

Pré-visualizar: IF5594 IFM - Sensor Indutivo IFM Automação Industrial M12 4mm PNP NA

IF5594 IFM - Sensor Indutivo IFM Automação Industrial M12 4mm PNP NA

Imagem meramente ilustrativa

R$ 770,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IF5594
EAN: 4021179096546
NCM do produto: 85365090

Destaques do Produto Tipo de montagem Não...mais

Fechar menu

Saiba mais sobre: "IF5594 IFM - Sensor Indutivo IFM Automação Industrial M12 4mm PNP NA"

Destaques do Produto

Tipo de montagem

Não embutido

Alcance

4 mm

Conexão

M12

Saída

PNP

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IF5594 IFM - Sensor Indutivo IFM Automação Industrial M12 4mm PNP NA

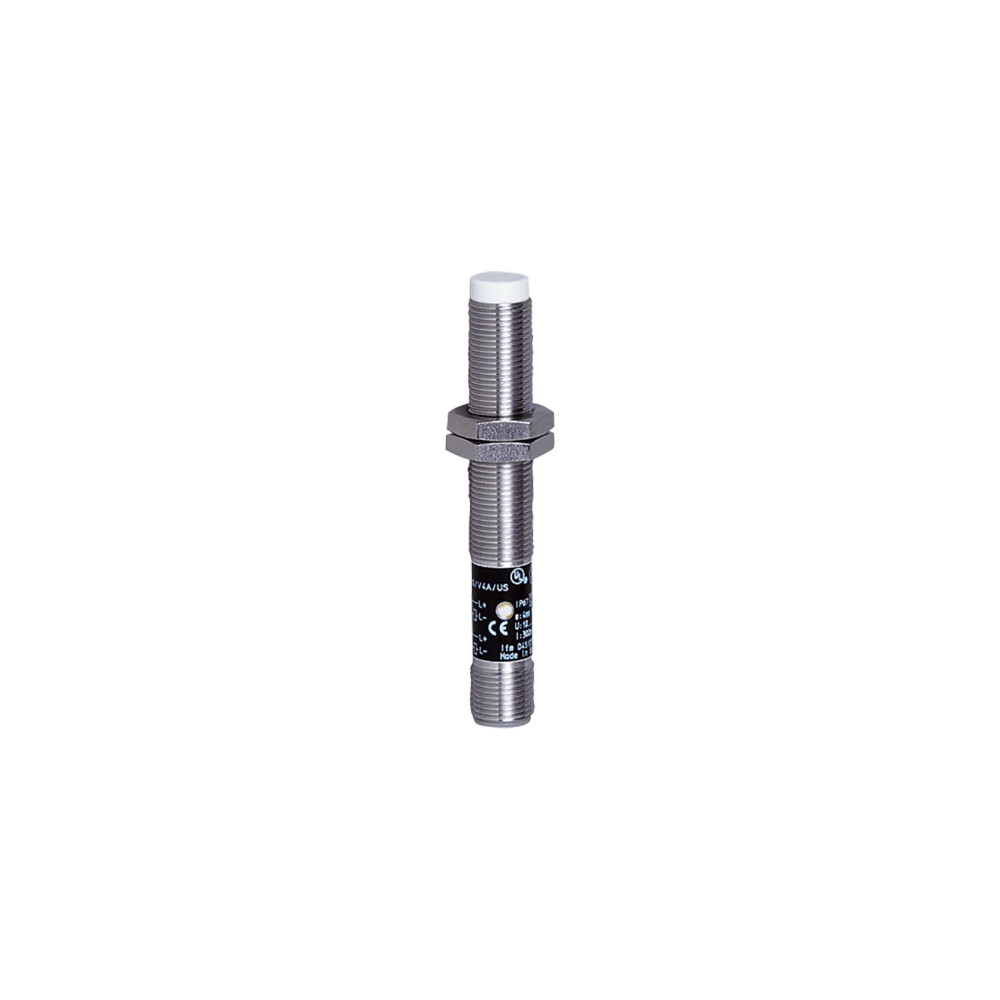

O IF5594 é um sensor indutivo de alta performance com rosca M12, ideal para detecção de posição em ambientes industriais. Operando com saída PNP normalmente aberta, oferece detecção precisa de 4 mm com alta frequência de comutação. Sua construção robusta em aço inoxidável garante confiabilidade em diversas aplicações de automação.

PRINCIPAIS ESPECIFICAÇÕES

SKU	IF5594
Alcance	4 mm
Conexão	M12
Saída	PNP / NA
Invólucro	M12 x 1
Proteção	IP 67
Temp. Operação	-25...80 °C
Frequência	400 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de peças metálicas em linhas de transporte
Contagem de ciclos em máquinas de embalagem
Monitoramento de posição em atuadores metálicos

⚠ Considere outro se precisa de:

Montagem embutida em metal (devido à característica não embutida)
Ambientes com atmosferas explosivas
Detecção de materiais não metálicos (plásticos, vidro, líquidos)

APLICAÇÕES E USO

Detecção de alvos metálicos em linhas de montagem automatizadas.
Contagem de peças metálicas em esteiras.
Monitoramento de fim de curso em cilindros pneumáticos.
Controle de posicionamento de ferramentas metálicas em máquinas-ferramenta.

COMO ESCOLHER

Antes de comprar o IF5594 IFM - Sensor Indutivo IFM Automação Industrial M12 4mm PNP NA, verifique estes pontos:

Escolha este sensor se

Você necessita de uma solução padrão M12 robusta para detecção de metal a até 4 mm, onde a montagem não embutida é viável no projeto mecânico.

Busque alternativa se

Sua aplicação exige montagem faceada em metal (embutida) ou se o ambiente for classificado como de risco explosivo, onde sensores com certificação específica são mandatórios.

ESPECIFICAÇÕES TÉCNICAS

Desempenho e Medição
Alcance de detecção	4 mm	Distância nominal de detecção para alvo de aço padrão.
Montagem	Não embutido	Requer zona de instalação livre de metal ao redor da face.
Histerese	3...15 % de Sr	Diferencial entre ponto de comutação e reset.

Dados Elétricos
Tensão de operação	10...36 DC V	Faixa de tensão para operação estável.
Saída de comutação	PNP	Tipo de transistor de saída.
Função de saída	Normalmente aberto	Estado do contato na ausência de alvo.
Frequência de comutação	400 Hz	Capacidade máxima de ciclos por segundo.

Dados Mecânicos

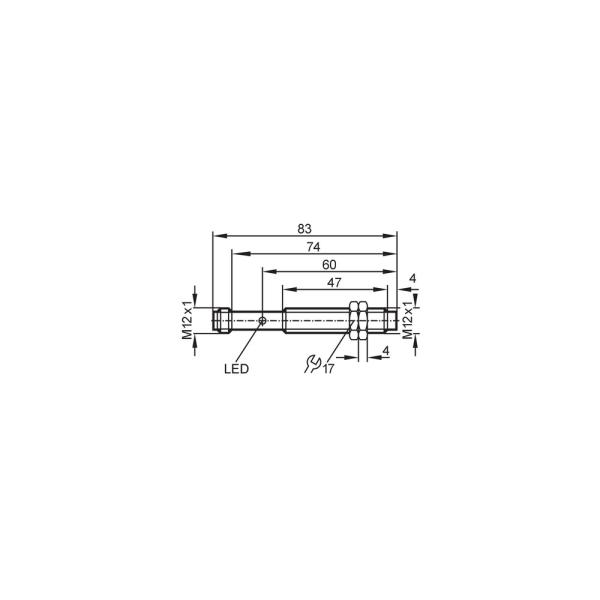

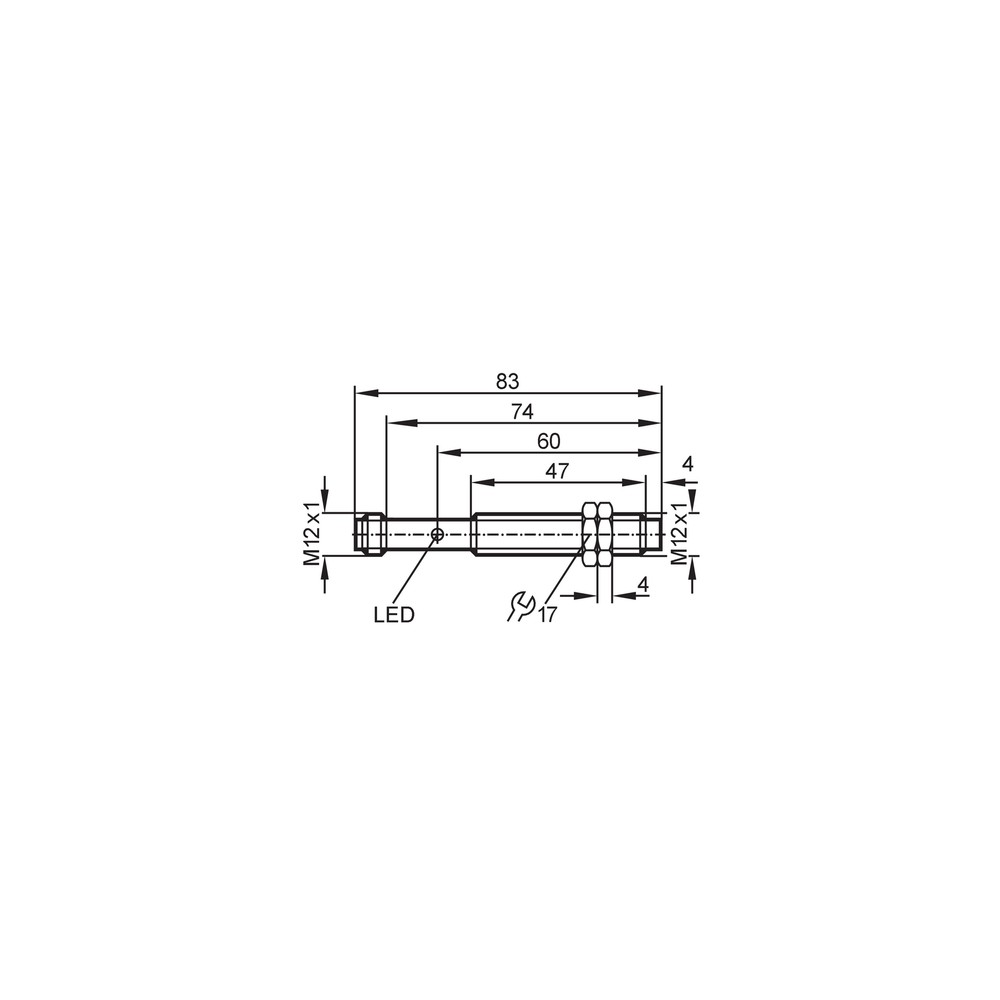

Dimensões	M12 x 1 / L = 83 mm	Formato construtivo roscado.
Material da face ativa	PBT	Material plástico resistente da face.
Material do invólucro	1.4571 aço inoxidável	Material com alta resistência à corrosão.

Condições Ambientais
Grau de proteção	IP 67	Resistência à poeira e água.
Temperatura ambiente	-25...80 °C	Limite de operação térmica.

COMPATIBILIDADE

Comunicação

• Digital I/O (PNP)

Conexões

Elétrica M12, 4 pinos

Processo Rosca M12 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de objetos ferrosos e não ferrosos	✓	O sensor utiliza tecnologia indutiva padrão, compatível com a maioria dos metais.
Ambientes industriais com lavagem (Washdown)	✓	Possui grau de proteção IP67 e invólucro em aço inox, adequado para limpezas.
Uso em controladores (CLP) com entrada NPN	✗	Este sensor possui saída PNP, incompatível com lógica de entrada NPN.

INSTALAÇÃO

Como instalar o IF5594 IFM - Sensor Indutivo IFM Automação Industrial M12 4mm PNP NA

Verifique a integridade física do sensor antes da instalação.
Rosqueie o sensor no suporte de montagem (não exceda o torque para evitar danos).
Utilize as duas porcas de fixação para garantir o ajuste de posição.
Conecte o cabo M12 de 4 pinos seguindo a pinagem do diagrama de fiação.
Certifique-se de que a zona ao redor da face ativa esteja livre de metal (montagem não embutida).
Aplique tensão (10-36V DC) e verifique o acendimento do LED amarelo na presença do alvo.

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

Porcas de fixação (2 unidades)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
LED de status não acende ou pisca rapidamente.	Curto-circuito na carga ou inversão de polaridade na fiação.	Verificar a tensão de alimentação e medir a continuidade da fiação de saída.
Detecção falsa (sensor ativa sem alvo ou não desativa).	Interferência eletromagnética ou instalação em ambiente com metais muito próximos.	Confirmar se o sensor foi instalado como não embutido conforme especificação.
O sensor não comuta na presença do alvo.	Alvo metálico fora do alcance nominal (4 mm).	Medir a distância entre a face ativa do sensor e o objeto com um paquímetro.
Sinal instável ou comutação inconsistente.	Queda de tensão na linha por cabos excessivamente longos.	Medir a tensão VCC diretamente nos terminais do conector M12 sob carga.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico IF5594 (Datasheet) Desenho em Escala M12 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este sensor indutivo IFM?

O IF5594 é um sensor indutivo de proximidade com rosca M12 e alcance de detecção de 4 mm, projetado para automação industrial.

O que acompanha o sensor na embalagem?

O produto inclui o sensor, duas porcas de fixação para montagem e a documentação técnica básica.

Este sensor detecta objetos não metálicos?

Não, este sensor é indutivo e detecta apenas objetos metálicos ferrosos e não ferrosos, não sendo adequado para plásticos, madeira ou líquidos.

Posso usar este sensor em áreas com risco de explosão?

Não, este modelo não possui certificação ATEX ou aprovação para atmosferas explosivas ou zonas de risco químico severo.

O sensor está ligado, mas não envia sinal. O que verificar?

Se o LED não acende ou pisca intermitentemente, verifique primeiro a integridade dos fios no conector M12 e confirme se há curto-circuito na carga de saída.

Como diagnosticar falhas de detecção intermitentes?

Sintomas de comutação falsa ou instável indicam frequentemente desalinhamento do sensor em relação ao alvo ou presença de interferência eletromagnética externa.

Como sei se preciso de um sensor PNP ou NPN?

Este modelo utiliza saída PNP (Normalmente Aberto), ideal para sistemas que operam com lógica positiva (comutação para o positivo da alimentação).

Qual a diferença técnica deste modelo para um embutido?

Este sensor é 'não embutido', o que exige uma zona livre ao redor da face ativa para evitar detecção prematura de materiais metálicos adjacentes.

Quais os cuidados essenciais na instalação?

Para a instalação, utilize as duas porcas de fixação fornecidas para garantir o travamento mecânico na estrutura de suporte, evitando vibrações que possam alterar a distância de detecção.

Como funciona o suporte deste produto?

A gestão do produto, incluindo suporte, estoque e despacho, é realizada diretamente pela IFM ELECTRONIC LTDA.

GLOSSÁRIO TÉCNICO

Indutivo

Tecnologia de sensor que utiliza campos eletromagnéticos para detectar objetos metálicos sem contato físico. (Ref.: Princípio de operação)

PNP

Tipo de saída de comutação que fornece a tensão positiva (V+) ao carregar. (Ref.: Saída de comutação)

Não embutido

Configuração que exige que a face do sensor esteja livre de metal ao redor para não causar detecção errônea. (Ref.: Montagem)

Histerese

Diferença entre o ponto de ativação e desativação do sensor, prevenindo chaveamentos falsos por vibração próxima ao ponto de comutação. (Ref.: 3...15 % de Sr)

IP67

Grau de proteção contra entrada de poeira e imersão temporária em água (até 1 metro por 30 minutos). (Ref.: Grau de proteção)
