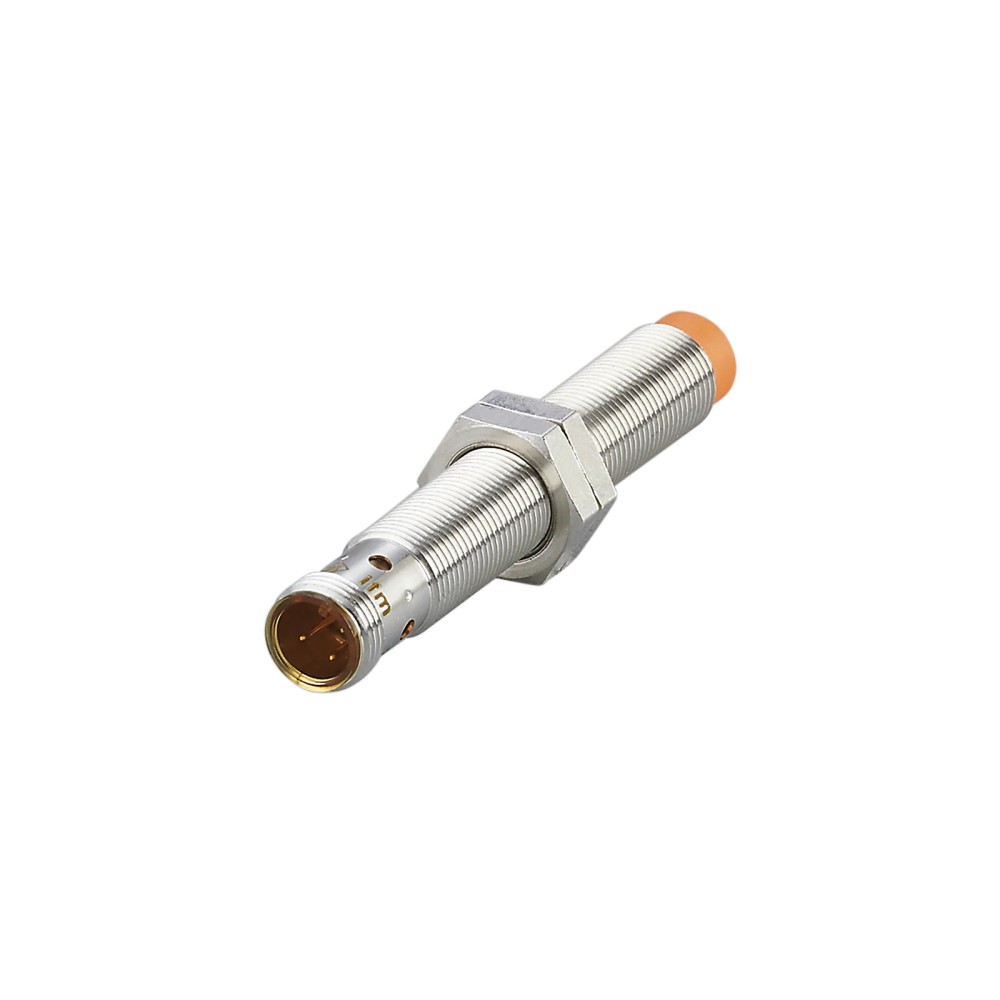

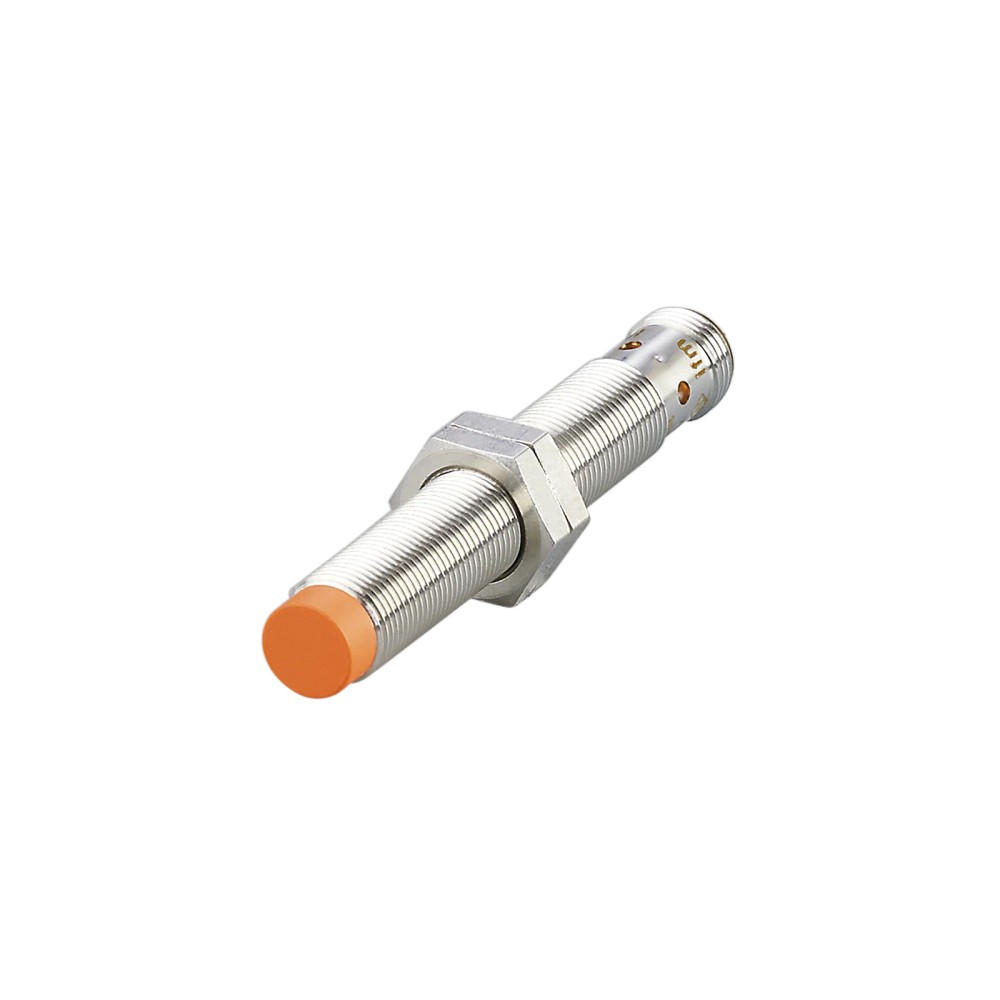

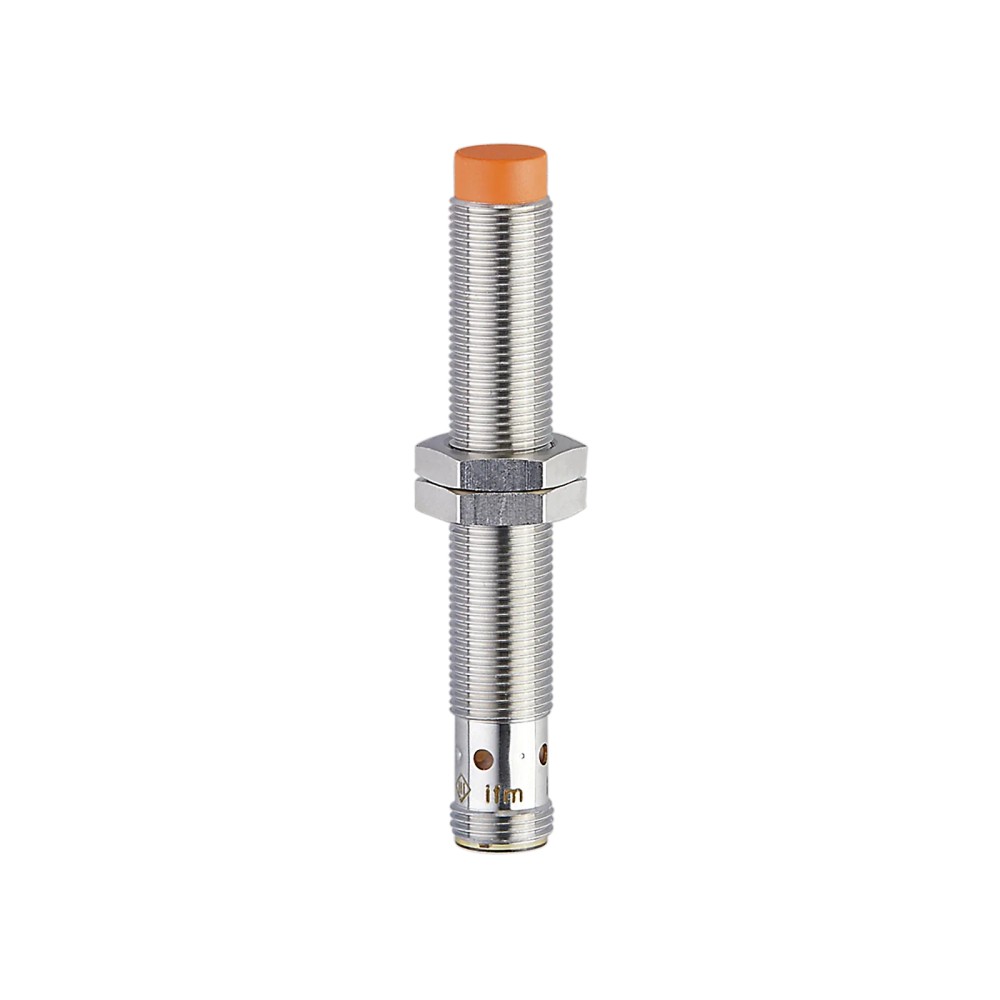

Sensor Indutivo IFM IF5579 M12 PNP 4mm

Pré-visualizar: IF5579 IFM - Sensor Indutivo ifm Detecção de objetos M12 PNP 4mm

IF5579 IFM - Sensor Indutivo ifm Detecção de objetos M12 PNP 4mm

Imagem meramente ilustrativa

R$ 757,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IF5579
EAN: 4021179096393
NCM do produto: 85365090

Destaques do Produto Alcance nominal 4 mm;...mais

Fechar menu

Saiba mais sobre: "IF5579 IFM - Sensor Indutivo ifm Detecção de objetos M12 PNP 4mm"

Destaques do Produto

Alcance nominal

4 mm; distância de trabalho especificada de 0...3,24 mm

Tipo de saída

PNP, normalmente aberta

Alimentação DC

10...30 V

Montagem

Não embutido

Conexão

M12, codificação A, 3 contatos

Frequência de comutação

400 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo ifm IF5579 M12 PNP 4 mm, não embutido, normalmente aberto

O IF5579 é um sensor indutivo para detecção de objetos em aplicações de automação. Possui saída PNP normalmente aberta, alcance nominal de detecção de 4 mm e montagem não embutida. Opera com alimentação de 10 a 30 V DC e tem conexão elétrica M12 de 3 contatos.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Sensor indutivo
Alcance nominal de detecção	4 mm
Montagem	Não embutido
Saída	PNP, normalmente aberta
Alimentação	10...30 V DC
Conexão elétrica	M12, codificação A, 3 contatos dourados
Frequência de comutação	400 Hz
Grau de proteção	IP 67
Dimensões	M12 x 1; comprimento de 80 mm
Temperatura ambiente	-25...80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de detecção indutiva de objetos em que sejam adequados saída PNP normalmente aberta, alimentação de 10...30 V DC e distância de trabalho dentro de 0...3,24 mm.
Instalações que aceitem sensor M12 x 1 não embutido, com conexão elétrica M12 de 3 contatos e temperatura ambiente entre -25 e 80 °C.
Sistemas cuja frequência de comutação requerida não exceda 400 Hz.

⚠ Considere outro se precisa de:

Não selecione para uma entrada que exija saída NPN ou normalmente fechada; a ficha especifica saída PNP normalmente aberta.
Não selecione se a alimentação disponível estiver fora de 10...30 V DC.
A ficha não comprova operação para alcance acima de 4 mm, distância de trabalho acima de 3,24 mm ou frequência superior a 400 Hz; valide outro modelo caso esses requisitos sejam necessários.

APLICAÇÕES E USO

Detecção de objetos em máquinas e sistemas de automação, quando o projeto requer sensor indutivo com saída PNP normalmente aberta; aplicação inferida a partir do tipo de produto e da saída especificada, não descrita como aplicação certificada na ficha.
Monitoramento de presença ou posição de objetos metálicos, considerando os fatores de correção declarados para aço, aço inoxidável, latão, alumínio e cobre; a distância efetiva depende do material e das condições de instalação.
Uso em ambiente com temperatura entre -25 e 80 °C e exigência de grau de proteção IP 67, respeitando a montagem não embutida e as instruções do fabricante.
Não é possível confirmar pela ficha uma aplicação específica, distância para cada geometria de alvo ou desempenho em condições particulares; consulte o datasheet oficial para validar o projeto.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo ifm IF5579 M12 PNP 4 mm, não embutido, normalmente aberto, verifique estes pontos:

Escolha o IF5579

Quando o circuito aceitar saída PNP normalmente aberta, alimentação de 10...30 V DC e a aplicação puder respeitar a distância de trabalho de 0...3,24 mm, a frequência de até 400 Hz e a montagem não embutida.

Avalie outra versão ou tecnologia

Procure uma opção cuja ficha declare o tipo de saída, alcance, montagem, conexão ou frequência exigidos se a instalação requerer NPN, normalmente fechada, montagem embutida ou parâmetros fora dos limites declarados para este modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Classificação do produto na ficha.
Modelo	IF5579	Identificação do modelo.
Marca	ifm / ifm electronic	Fabricante indicado nos dados do produto.
SKU / Part Number	IF5579	Código de identificação do item.
GTIN	4021179096393	Identificador comercial informado.
Categoria	Sensores; sensor indutivo	Classificação comercial informada.
MTTF	1083 anos	Valor declarado na ficha; não representa garantia nem vida útil assegurada.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10...30 V DC	Faixa de alimentação declarada.
Consumo de corrente	10 mA	Valor informado na ficha.
Classe de proteção	III	Classe de proteção elétrica declarada.
Proteção contra sobrecarga	Sim	Recurso declarado para a saída.
Proteção contra curto-circuitos	Sim	Recurso declarado para a saída.
Proteção contra inversão de polaridade	Sim	Recurso declarado para a alimentação.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo informado para a saída.
Corrente máxima constante da saída de comutação DC	200 mA	Limite declarado; dimensione a carga sem exceder esse valor.
Fontes de alimentação	Limited Voltage/Current	Designação informada na ficha.

Saídas e detecção
Função elétrica	PNP	Tipo de saída declarado.
Função da saída	Normalmente aberta	Estado funcional da saída indicado na ficha.
Alcance de detecção	4 mm	Alcance nominal declarado.
Montagem	Não embutido	Condição de instalação especificada.
Distância de trabalho	0...3,24 mm	Faixa declarada para a distância de trabalho.
Distância real de comutação Sr	4 ± 10 % mm	Valor e tolerância declarados para a distância real de comutação.
Frequência de comutação DC	400 Hz	Frequência máxima declarada na ficha.
Histerese	3...15 % de Sr	Faixa declarada em relação à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Faixa de variação declarada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores declarados por material; considere-os ao avaliar a distância de detecção.

Conexões e sinalização
Conexão elétrica	1 x M12; codificação A; 3 contatos dourados	Tipo, codificação e contatos declarados para a conexão elétrica.
Número de fios	3	Quantidade de fios informada na ficha.
Display de status de chaveamento	4 x 90° LED amarelo	Indicador de status declarado; distribuído em quatro posições a 90°.

Condições ambientais e conformidade
Grau de proteção	IP 67	Grau de proteção declarado; observe as condições de instalação e conexão especificadas pelo fabricante.
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente declarada.
Certificado UL Ta	0...40 °C	Faixa de temperatura ambiente indicada para a certificação UL.
Número do arquivo UL	E174191	Identificador UL informado na ficha.
Número de aprovação UL	A069	Identificador de aprovação UL informado.
EMC – ESD	EN 61000-4-2; 4 kV CD / 8 kV AD	Níveis de ensaio de descarga eletrostática declarados.
EMC – HF irradiado	EN 61000-4-3; 10 V/m	Nível de ensaio declarado para alta frequência irradiada.
EMC – Burst	EN 61000-4-4; 2 kV	Nível de ensaio declarado para transientes rápidos.
EMC – AF com fio	EN 61000-4-6; 10 V	Nível de ensaio declarado para perturbações conduzidas.
Emissão EMC	EN 55011 classe B	Classificação de emissão declarada.

Dados mecânicos e materiais
Dimensões	M12 x 1 / L = 80 mm	Diâmetro de rosca e comprimento declarados.
Designação da rosca	M12 x 1	Especificação da rosca do invólucro.
Invólucro	Forma construtiva de roscas	Descrição construtiva indicada na ficha.
Materiais	Invólucro: latão revestido com bronze branco; face ativa: PBT laranja; janela dos LEDs: PEI; porcas de fixação: latão revestido com bronze branco	Materiais declarados para os componentes do sensor.
Peso	31,6 g	Massa informada no dataset do produto.
Material incluído	2 porcas de fixação	Acessórios indicados como incluídos.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.

Dados de identificação e documentação
NCM	8536.50.90	Código fiscal informado na ficha.
Software embarcado incluído	Não	Informação declarada no dataset.
Link do produto do fabricante	https://www.ifm.com/br/pt/product/IF5579	Página oficial indicada para o modelo.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Conexão elétrica M12, codificação A, com 3 contatos dourados; saída PNP normalmente aberta; alimentação de 10...30 V DC. A compatibilidade com o dispositivo de controle depende de a entrada aceitar saída PNP e dos requisitos elétricos do circuito. A ficha não especifica protocolo de comunicação.

Processo Não possui conexão de processo informada; trata-se de sensor indutivo com invólucro roscado M12 x 1, comprimento de 80 mm, para montagem não embutida. A rosca descreve a montagem mecânica e não deve ser confundida com a conexão elétrica M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com sensor PNP normalmente aberto e alimentação de 10...30 V DC	✓	Corresponde à função de saída e à faixa de alimentação declaradas; confirme também o esquema de ligação aplicável.
Entrada que exige sinal NPN ou normalmente fechado	✗	A ficha informa saída PNP normalmente aberta.
Aplicação que exige distância de trabalho dentro de 0...3,24 mm e comutação de até 400 Hz	✓	Esses valores estão dentro dos dados declarados para o sensor.
Aplicação que exige montagem embutida	✗	O IF5579 é especificado para montagem não embutida.
Controlador ou cabo com conexão M12	✓	A conexão elétrica do sensor é M12 codificação A, com 3 contatos; confirme a correspondência de codificação, contatos e ligação elétrica do componente complementar.
Sistema que exige protocolo de comunicação específico	✗	A ficha não declara protocolo de comunicação; o produto é especificado com saída de comutação PNP.

INSTALAÇÃO

Como instalar o Sensor Indutivo ifm IF5579 M12 PNP 4 mm, não embutido, normalmente aberto

Confirme que o modelo e a aplicação requerem sensor indutivo não embutido, saída PNP normalmente aberta e alimentação DC dentro da faixa declarada.
Verifique a compatibilidade elétrica do controlador, da carga e do conector M12 codificação A, incluindo o limite de corrente da saída.
Instale mecanicamente o sensor usando a rosca M12 x 1 e as duas porcas de fixação incluídas; consulte o desenho dimensional para as dimensões.
Posicione o sensor e o alvo considerando a distância de trabalho declarada e o fator de correção correspondente ao material do alvo.
Conecte os 3 contatos conforme o esquema oficial do fabricante; não deduza a pinagem sem consultar o datasheet ou a documentação de ligação.
Energize dentro da faixa especificada e verifique o estado da saída e o indicador LED de chaveamento; confirme o funcionamento no controlador antes de liberar a máquina.

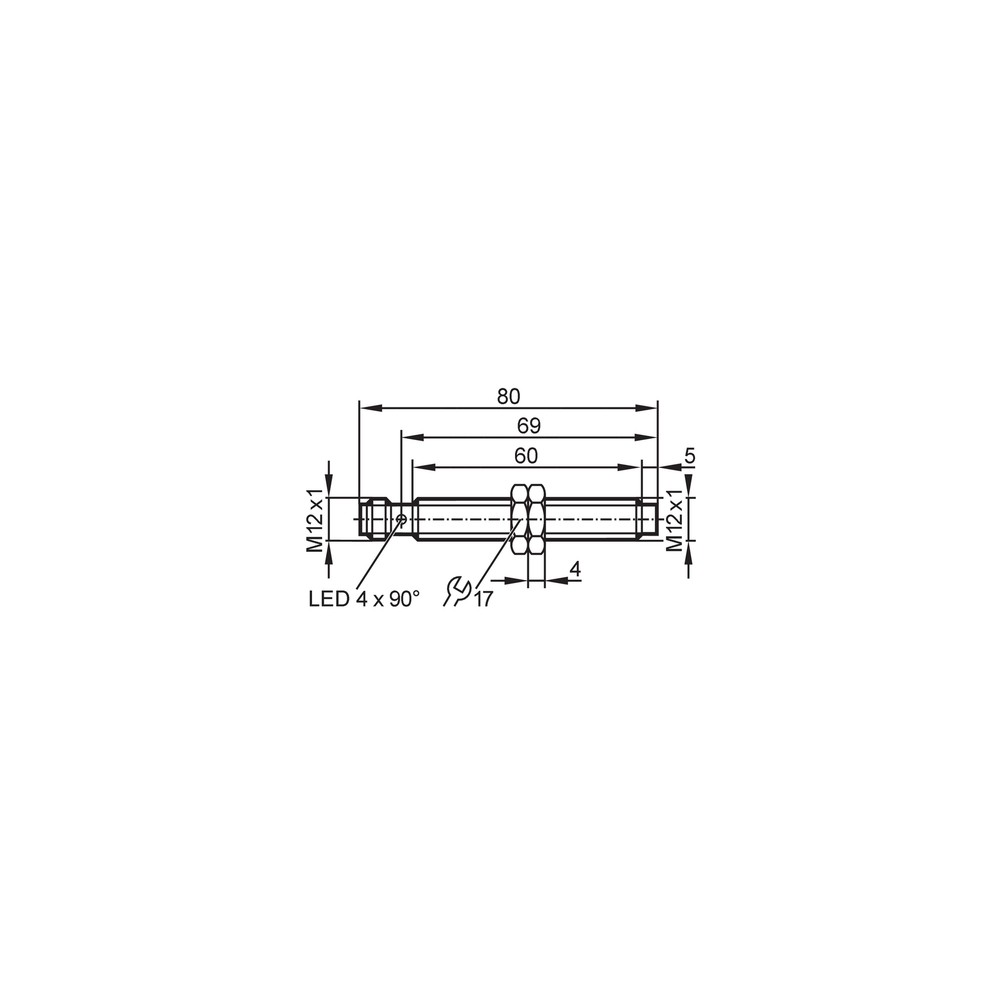

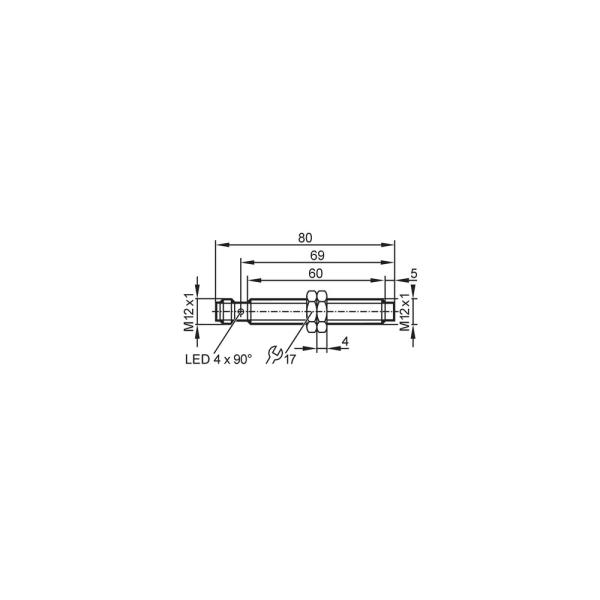

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não muda de estado quando o alvo se aproxima.	Alimentação fora da faixa declarada, incompatibilidade entre saída PNP e tipo de entrada, ligação incorreta ou alvo além da distância de trabalho.	Meça a alimentação nos terminais, confirme que a entrada aceita PNP e normalmente aberto, confira a ligação no datasheet e teste o alvo dentro da faixa de trabalho.
Detecção instável ou distância menor que a esperada.	Material do alvo com fator de correção inferior ao do aço, distância ou posição inadequada, ou montagem diferente da condição não embutida especificada.	Compare o material com os fatores declarados, confira distância e posicionamento do alvo e valide a instalação conforme o desenho e o datasheet.
A saída permanece acionada ou não retorna ao estado esperado.	Lógica normalmente aberta interpretada incorretamente, alvo permanecendo na zona de detecção ou ligação incompatível com a entrada.	Retire o alvo da zona de detecção, observe o LED de status e confirme a lógica de entrada e a ligação do circuito.
O sensor ou a saída deixa de operar após a ligação da carga.	Possível sobrecorrente, curto-circuito ou inversão de polaridade no circuito conectado.	Desenergize o circuito, verifique polaridade e cabos, inspecione a carga e confirme que a corrente constante da saída não excede 200 mA antes de religar.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IF5579 — PT-BR (Datasheet) Desenho em escala IF5579 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IF5579 e para que serve?

É um sensor indutivo de proximidade para detectar objetos. Sua saída é PNP normalmente aberta e o alcance nominal declarado é de 4 mm.

O que acompanha o sensor?

A ficha informa que o produto inclui duas porcas de fixação. Não há indicação de cabo ou controlador incluído.

Ele funciona com qualquer entrada de CLP?

Não necessariamente: a entrada deve ser compatível com sinal PNP normalmente aberto, e a alimentação deve estar dentro de 10...30 V DC. Confira também a ligação e os requisitos da entrada do controlador.

Posso usar este modelo se preciso de sensor embutido?

A ficha especifica montagem não embutida. Para montagem embutida, selecione uma versão cuja documentação declare expressamente essa condição.

Serve para um circuito que exige saída NPN?

Não conforme a especificação informada: o IF5579 tem saída PNP normalmente aberta. A ficha não declara uma versão NPN para este modelo.

O sensor acende o LED, mas o CLP não reconhece o sinal. O que verifico?

Confira se a entrada do CLP aceita PNP normalmente aberto e se o circuito está ligado conforme o esquema oficial. Verifique também alimentação e conexão M12.

A distância de detecção parece menor com meu alvo; o sensor está com defeito?

Não é possível concluir isso apenas pelo sintoma: a ficha informa fatores de correção diferentes para cada material. Confira o material do alvo, a distância de trabalho e o posicionamento antes de substituir o sensor.

Devo comprar o sensor sozinho ou um kit com cabo?

A ficha declara uma peça por embalagem e duas porcas de fixação incluídas, mas não informa cabo incluído. Se precisar de cabo, confirme a conexão M12, a codificação e os contatos compatíveis ao selecionar um item separado.

Como instalo e confirmo a ligação sem errar a pinagem?

Use a rosca M12 x 1 e as porcas fornecidas, e consulte o datasheet oficial para a pinagem; ela não deve ser presumida apenas pela quantidade de contatos. Depois, valide alimentação, saída e estado do LED.

Este sensor tem protocolo de comunicação ou serve para qualquer material metálico?

A ficha não declara protocolo de comunicação; especifica uma saída de comutação PNP. Também informa fatores de correção distintos para aço, aço inoxidável, latão, alumínio e cobre, portanto a distância deve ser avaliada considerando o material.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade identificado na ficha como destinado à detecção indutiva de objetos. (Ref.: tipo de produto: sensor indutivo.)

PNP

Tipo de saída elétrica declarado para o sensor; deve corresponder à entrada do circuito de controle. (Ref.: função elétrica: PNP.)

Normalmente aberta

Função de saída indicada na ficha para o estado de chaveamento do sensor. (Ref.: saída: normalmente aberta.)

Símbolo usado na ficha para a distância real de comutação, com valor declarado de 4 ± 10 % mm. (Ref.: distância real de comutação Sr.)

IP 67

Grau de proteção informado para o produto; a ficha não detalha condições adicionais de instalação para assegurar essa proteção. (Ref.: grau de proteção: IP 67.)
