Sensor Indutivo IFM IF5545 M12 PNP 4mm

Pré-visualizar: IF5545 IFM - Sensor Indutivo ifm Automação Industrial M12 PNP 4mm NF

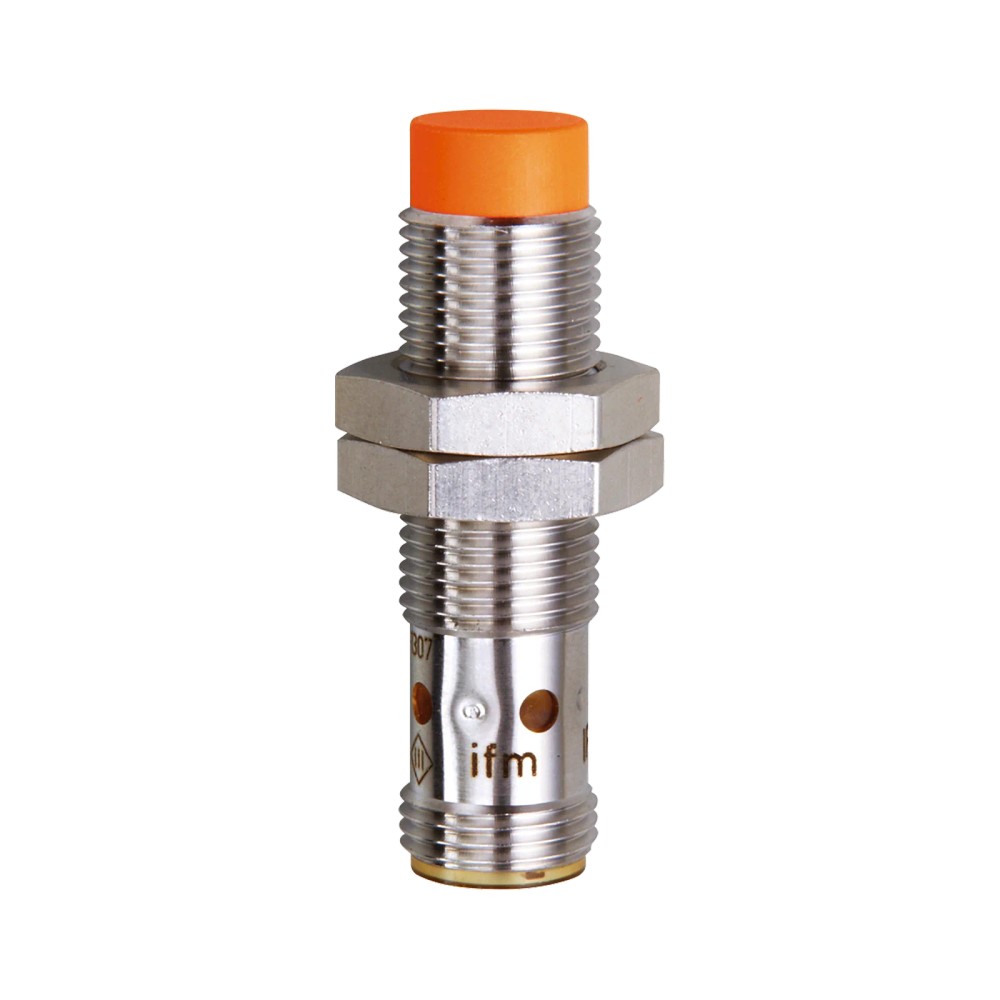

IF5545 IFM - Sensor Indutivo ifm Automação Industrial M12 PNP 4mm NF

Imagem meramente ilustrativa

R$ 784,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IF5545
EAN: 4021179096058
NCM do produto: 85365090

Destaques do Produto Alcance nominal 4 mm...mais

Fechar menu

Saiba mais sobre: "IF5545 IFM - Sensor Indutivo ifm Automação Industrial M12 PNP 4mm NF"

Destaques do Produto

Alcance nominal

4 mm

Tipo de montagem

Não embutido

Saída e função

PNP, normalmente fechada

Alimentação

10...30 V DC

Conexão elétrica

M12, 3 contatos, codificação A

Proteção

IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo ifm IF5545 M12 PNP, 4 mm, normalmente fechado

O IF5545 é um sensor indutivo para detectar objetos metálicos em aplicações industriais e de automação. Possui alcance de detecção nominal de 4 mm, saída PNP normalmente fechada e montagem não embutida. Opera com alimentação de 10...30 V DC e tem conexão elétrica M12 de 3 contatos.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Modelo / SKU	IF5545
Alcance de detecção	4 mm; não embutido
Saída	PNP, normalmente fechada
Alimentação	10...30 V DC
Conexão elétrica	1 x M12, codificação A, 3 contatos dourados
Grau de proteção	IP 67
Frequência de comutação	1500 Hz
Temperatura ambiente	-25...80 °C
Dimensões	M12 x 1; comprimento de 45 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de presença ou posição de alvos metálicos em máquinas e sistemas de automação, respeitando o alcance nominal de 4 mm e a montagem não embutida.
Circuitos de entrada compatíveis com saída PNP normalmente fechada e alimentação DC de 10...30 V.
Instalações cuja conexão elétrica aceite conector M12 codificação A com 3 contatos e cujas condições ambientais estejam dentro de -25...80 °C e IP 67.

⚠ Considere outro se precisa de:

Aplicações que exijam saída normalmente aberta, NPN ou sinal analógico: essas configurações não correspondem à saída especificada para o IF5545.
Instalações que exijam montagem embutida: o sensor é especificado como não embutido.
Aplicações que precisem de alcance superior a 4 mm sem validação de distância e material do alvo; o alcance especificado não deve ser tratado como distância garantida para qualquer metal.

APLICAÇÕES E USO

Aplicação indicada na ficha: detecção indutiva em aplicações industriais e de automação industrial. O dimensionamento deve considerar alvo metálico, montagem não embutida e distância de detecção nominal de 4 mm.
Possibilidade de uso inferida: detecção de presença ou posição de componentes metálicos em máquinas. Validar o material do alvo e o fator de correção correspondente antes de definir a distância de instalação.
A operação está especificada para temperatura ambiente de -25...80 °C e grau de proteção IP 67. A ficha não detalha condições específicas de exposição a agentes químicos, imersão contínua ou instalação em áreas classificadas; consultar o fabricante para esses requisitos.

COMO ESCOLHER

Antes de comprar o Sensor indutivo ifm IF5545 M12 PNP, 4 mm, normalmente fechado, verifique estes pontos:

Escolha o IF5545 quando

A aplicação requer detecção indutiva não embutida, alcance nominal de 4 mm, saída PNP normalmente fechada, alimentação de 10...30 V DC e conexão M12 de 3 contatos.

Verifique outra configuração quando

O circuito exigir saída normalmente aberta ou NPN, montagem embutida, uma conexão diferente ou condições fora da faixa ambiental especificada. Confirme a distância real de comutação e o material do alvo com o datasheet antes de dimensionar a instalação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria funcional informada para o produto.
Modelo	IF5545	Código do fabricante e SKU do anúncio.
Aplicação	Aplicações industriais / automação industrial	Aplicação indicada na ficha do produto.
Marca	ifm	Fabricante indicado no anúncio.

Dados de detecção
Alcance de detecção	4 mm	Valor nominal especificado.
Distância real de comutação Sr	4 ± 10 % mm	Valor real de comutação informado pelo fabricante.
Distância de trabalho	0...3,24 mm	Faixa de trabalho indicada na ficha.
Tipo de montagem	Não embutido	Requisito de montagem especificado.
Histerese	1...20 % de Sr	Faixa relativa à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação expressa em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores informados para os materiais indicados; considerar ao avaliar o alcance.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10...30 V DC	Faixa de alimentação do sensor.
Consumo de corrente	< 10 mA	Consumo informado na ficha.
Corrente máxima constante da saída de comutação DC	100 mA	Limite de corrente contínua especificado para a saída.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo indicado para a saída.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção especificado.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Classe de proteção	III	Classificação informada pelo fabricante.

Saída e conexão elétrica
Função de saída	Normalmente fechado	Estado da saída especificado.
Função elétrica	PNP	Tipo elétrico da saída.
Frequência de comutação DC	1500 Hz	Frequência de comutação especificada para DC.
Conexão elétrica	1 x M12; codificação A; 3 contatos dourados	Tipo de conector e contatos informados na ficha.
Número de fios	3	Quantidade indicada nos dados do anúncio.

Condições ambientais e conformidade
Temperatura ambiente	-25...80 °C	Faixa de operação indicada.
Certificado UL Ta	0...40 °C	Faixa Ta informada na ficha UL.
Grau de proteção	IP 67	Grau de proteção especificado; observar as condições de montagem e conexão do fabricante.
EMC	EN 61000-4-2 ESD 4 kV CD / 8 kV AD; EN 61000-4-3 HF irradiado 10 V/m; EN 61000-4-4 Burst 2 kV; EN 61000-4-6 AF com fio 10 V; EN 55011 classe B	Valores e referências EMC transcritos da ficha.
MTTF	1134 anos	Valor declarado nos dados do produto; não representa garantia de vida útil.

Dados mecânicos e materiais
Designação da rosca	M12 x 1	Rosca do invólucro.
Dimensões	M12 x 1 / comprimento 45 mm	Dimensões informadas para o corpo.
Material do invólucro	Latão revestido com bronze branco	Material especificado para o invólucro.
Material da face ativa	PBT laranja	Material especificado para a face ativa.
Janela dos LEDs	PEI	Material informado na ficha.
Porcas de fixação	Latão revestido com bronze branco	Material das porcas indicado pelo fabricante.
Torque máximo de aperto	7 Nm	Limite máximo informado para o aperto.
Peso	25,8 g	Peso informado no conjunto de atributos do produto.

Displays e elementos de operação
Indicador de estado	4 x LED amarelo	Indicação de estado de comutação especificada.

Dados comerciais e de identificação
GTIN	4021179096058	Identificador global de item comercial informado no anúncio.
NCM	8536.50.90	Classificação fiscal informada na ficha.
Unidades por embalagem	1 peça	Conteúdo de embalagem indicado.
Material incluído	2 porcas de fixação	Acessórios incluídos indicados nos dados do produto.
Número de arquivo UL	E174191	Número de arquivo informado na ficha.
Número de aprovação UL	A001	Identificação de aprovação informada na ficha.
Fontes de alimentação	Limited Voltage/Current	Designação transcrita dos dados fornecidos.

COMPATIBILIDADE

Comunicação

• Saída de comutação discreta PNP; não há protocolo de comunicação digital especificado.

Conexões

Elétrica Conector elétrico 1 x M12, codificação A, 3 contatos dourados. Alimentação de 10...30 V DC; saída PNP normalmente fechada. Verifique a atribuição dos pinos e a compatibilidade do circuito no datasheet antes de ligar.

Processo Não possui conexão de processo especificada. Corpo roscado M12 x 1, comprimento de 45 mm; montagem não embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com sensor PNP normalmente fechado, alimentação de 10...30 V DC e conexão M12 de 3 contatos	✓	As características elétricas e a conexão do sensor correspondem a esses requisitos; confirme a pinagem no datasheet.
Entrada que exige sensor NPN ou saída normalmente aberta	✗	O IF5545 é especificado com saída PNP normalmente fechada.
Montagem que exige sensor embutido	✗	A ficha especifica montagem não embutida.
Alvo metálico a detectar dentro da aplicação nominal de 4 mm	✓	O alcance nominal informado é 4 mm. A distância real pode depender do alvo; a ficha informa distância de trabalho de 0...3,24 mm e fator de correção por material.
Instalação com conector M12, mas pinagem ou circuito ainda não verificados	✗	A compatibilidade mecânica do conector não confirma compatibilidade elétrica. Verifique codificação, contatos e ligação do circuito no datasheet.

INSTALAÇÃO

Como instalar o Sensor indutivo ifm IF5545 M12 PNP, 4 mm, normalmente fechado

Confirme que o circuito aceita sensor PNP normalmente fechado e alimentação DC de 10...30 V.
Verifique a compatibilidade mecânica do conector M12, codificação A, e consulte o datasheet para a atribuição dos contatos antes da ligação.
Instale o sensor como modelo não embutido e confira se o espaço disponível atende ao corpo M12 x 1 com comprimento de 45 mm.
Posicione o alvo dentro da distância de trabalho indicada e considere o fator de correção do material do alvo.
Fixe o sensor sem exceder o torque máximo especificado de 7 Nm.
Após a ligação, verifique o estado de comutação pelo indicador LED e confirme a resposta da entrada conectada.

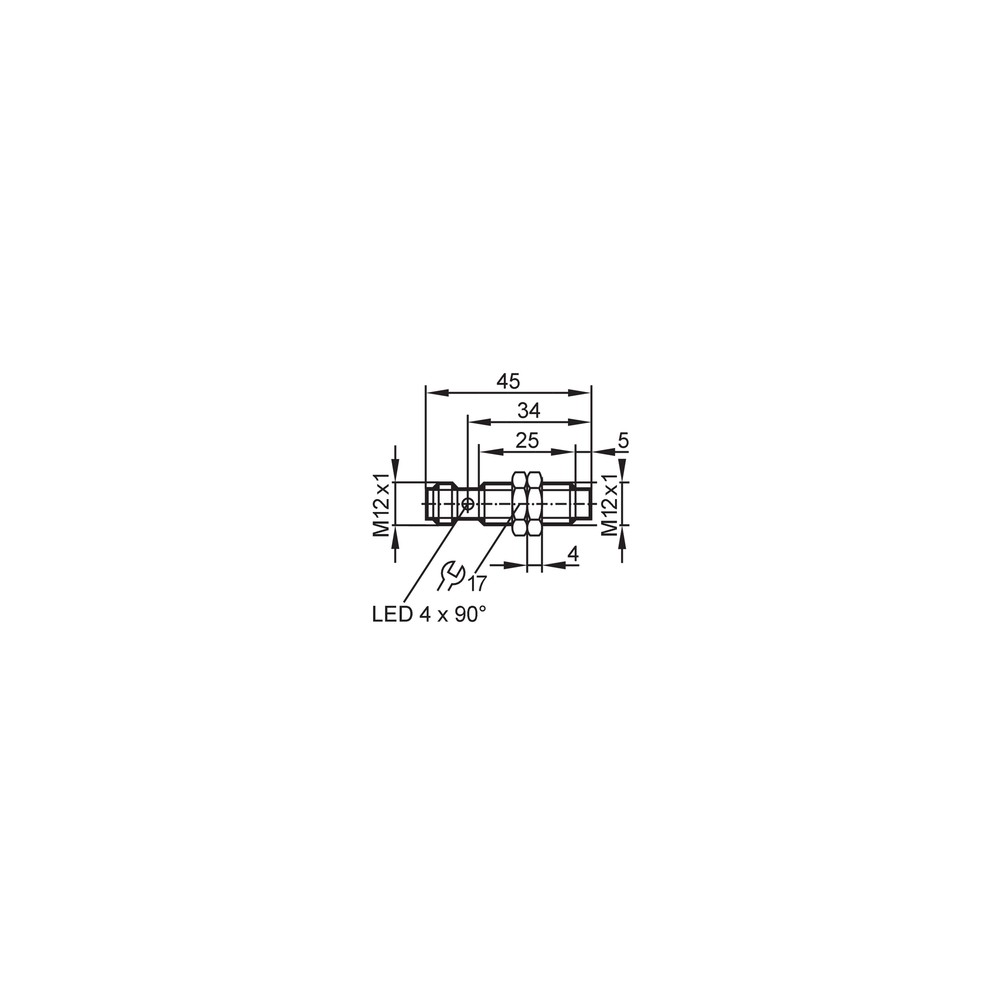

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não muda de estado quando o alvo se aproxima.	Alimentação fora da faixa especificada, ligação elétrica incorreta ou incompatibilidade entre a saída PNP normalmente fechada e a entrada conectada.	Meça a alimentação nos terminais e confirme a pinagem e o tipo de entrada do controlador usando o datasheet.
Detecção ocorre a uma distância menor do que a esperada.	O fator de correção do material do alvo reduz a distância em relação ao valor de referência; montagem ou posicionamento também podem afetar a detecção.	Identifique o material do alvo, aplique o fator de correção informado e compare a distância de instalação com a distância de trabalho de 0...3,24 mm.
O sinal oscila ou comuta em posição diferente da esperada.	Alvo posicionado próximo ao ponto de comutação ou variação dentro da histerese e da tolerância especificadas.	Verifique a posição do alvo e compare a distância medida com Sr, a variação de -10...10 % de Sr e a histerese de 1...20 % de Sr.
O sensor deixa de funcionar após uma ligação ou apresenta falha intermitente.	Curto-circuito, sobrecarga, inversão de polaridade ou conexão M12 inadequada.	Desenergize o circuito, inspecione conector e cabos e confira a polaridade, a carga da saída e a pinagem conforme o datasheet.

DOCUMENTAÇÃO TÉCNICA

Datasheet IF5545 em português (Datasheet) Desenho em escala IF5545 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IF5545 e para que serve?

É um sensor indutivo para detectar alvos metálicos em aplicações industriais e de automação. Seu alcance nominal é 4 mm e a saída é PNP normalmente fechada.

Que alimentação e saída preciso ter no meu circuito?

O circuito deve fornecer 10...30 V DC e ser compatível com saída PNP normalmente fechada. A saída admite corrente contínua máxima de 100 mA, conforme a ficha.

O que acompanha o sensor?

A ficha informa 1 peça por embalagem e inclui 2 porcas de fixação. Não há outros acessórios listados.

Ele serve para uma entrada de CLP configurada para NPN ou normalmente aberta?

Não conforme a configuração especificada: o IF5545 tem saída PNP normalmente fechada. Confirme o tipo de entrada do CLP antes da compra.

Posso instalar esse sensor embutido em uma superfície metálica?

A ficha especifica montagem não embutida. Se o projeto exigir montagem embutida, procure uma configuração cuja ficha indique esse tipo de montagem.

O sensor acende, mas o controlador não recebe o sinal; o que verifico?

Verifique primeiro a compatibilidade entre a saída PNP normalmente fechada e a entrada do controlador, além da pinagem M12 e da alimentação. O LED de estado, por si só, não confirma a ligação correta ao controlador.

A distância de detecção está abaixo do esperado; preciso trocar o sensor?

Antes de trocar, confira o material do alvo e o fator de correção correspondente, além da distância de instalação. A ficha informa 4 mm nominal e distância de trabalho de 0...3,24 mm.

É melhor comprar um kit ou o sensor avulso?

O anúncio corresponde a uma peça e a ficha informa 2 porcas de fixação incluídas. Não há kit alternativo especificado; confirme se a instalação requer outros componentes de conexão.

Como escolher entre este modelo e uma versão normalmente aberta?

Escolha o IF5545 quando o circuito exigir saída PNP normalmente fechada. Se a lógica da aplicação exigir normalmente aberta, selecione uma versão cuja ficha declare essa função.

Quais cuidados devo ter na instalação?

Consulte o datasheet para identificar os contatos do M12 e não exceda o torque máximo de 7 Nm. Posicione o alvo considerando o tipo de montagem não embutida e o material detectado.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação que fornece sinal positivo ao circuito conectado, conforme a configuração elétrica do sensor.

Normalmente fechado

Função de saída indicada como normalmente fechada; considerar essa lógica ao selecionar a entrada de controle.

Montagem não embutida

Configuração de instalação em que o sensor não é especificado para montagem embutida.

Distância real de comutação indicada pelo fabricante para caracterizar o ponto de detecção.

IP 67

Grau de proteção declarado para o invólucro; a proteção efetiva depende da instalação e das condições de conexão especificadas pelo fabricante.
