Sensor Indutivo IFM IF5539 M12 PNP 4mm NA

Pré-visualizar: IF5539 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 4mm NA

IF5539 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 4mm NA

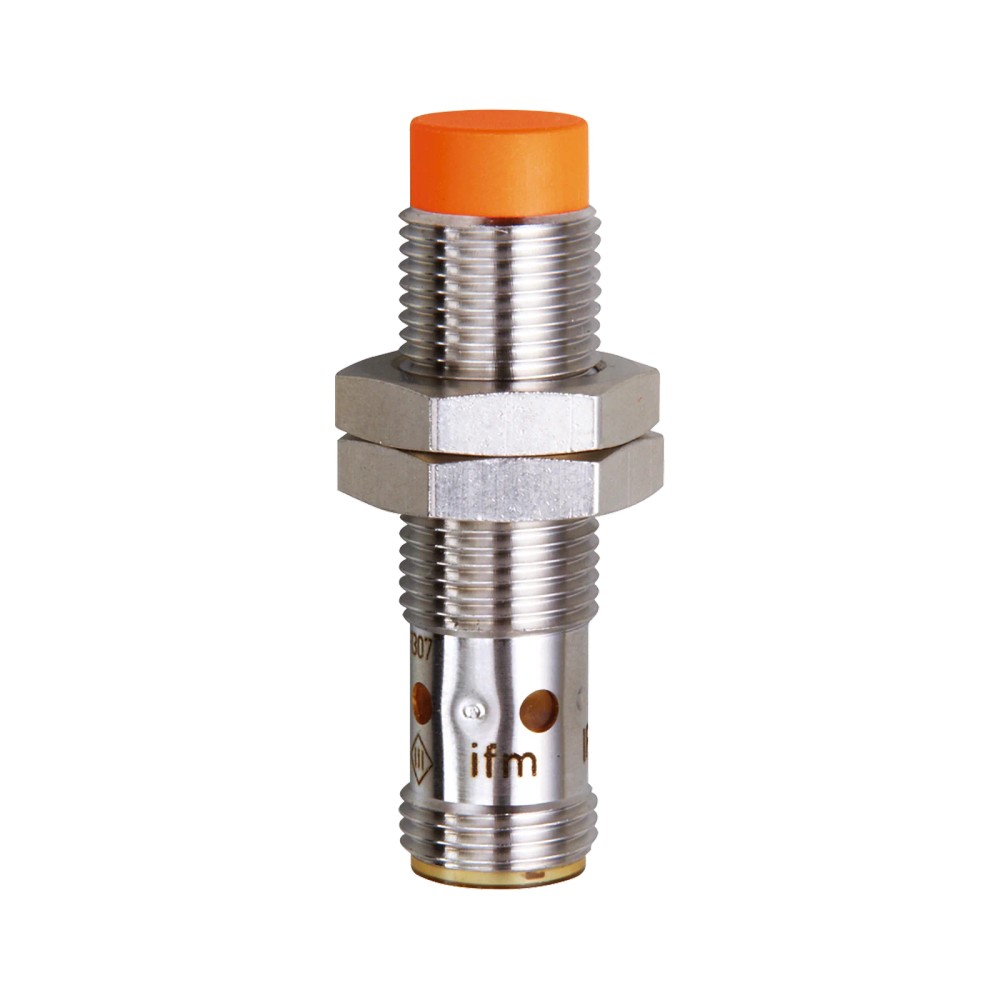

Imagem meramente ilustrativa

R$ 757,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IF5539
EAN: 4021179095990
NCM do produto: 85365090

Destaques do Produto Alcance nominal 4 mm...mais

Fechar menu

Saiba mais sobre: "IF5539 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 4mm NA"

Destaques do Produto

Alcance nominal

4 mm

Tipo de saída

PNP, normalmente aberta

Alimentação

10...30 V DC

Montagem

Não embutido

Conexão

M12, codificação A, 3 contatos

Proteção do invólucro

IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IF5539, M12, PNP, normalmente aberto, alcance de detecção de 4 mm

O IFM IF5539 é um sensor indutivo para detecção de objetos metálicos em aplicações industriais e de automação. Possui saída PNP normalmente aberta, alcance nominal de 4 mm e conexão elétrica M12 de 3 contatos. É um modelo não embutido, com grau de proteção IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Alcance nominal de detecção	4 mm; não embutido
Saída	PNP, normalmente aberta
Tensão de operação	10...30 V DC
Conexão elétrica	M12, codificação A, 3 contatos
Grau de proteção	IP 67
Frequência de comutação	1500 Hz
Temperatura ambiente	-25...80 °C
Dimensões	M12 x 1; comprimento de 45 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos metálicos em aplicações industriais e de automação, respeitando o alcance nominal de 4 mm e a montagem não embutida.
Sistemas de controle com entrada compatível com saída PNP normalmente aberta e alimentação DC entre 10 e 30 V.
Instalações em que a conexão M12 de codificação A com 3 contatos seja compatível com o cabo ou conector utilizado.

⚠ Considere outro se precisa de:

Não selecionar para detecção de materiais não metálicos como alvo direto: o produto é um sensor indutivo e a ficha não especifica detecção desses materiais.
Não selecionar para montagem embutida: a ficha identifica o modelo como não embutido.
Não conectar a uma entrada que exija saída NPN ou normalmente fechada; a configuração informada é PNP normalmente aberta.

APLICAÇÕES E USO

Aplicação declarada pelo fabricante/cadastro: detecção indutiva em sistemas industriais e de automação; validar o alvo metálico, a distância de trabalho e os fatores de correção do material.
Possibilidade inferida: detecção de posição ou presença de componentes metálicos em máquinas, desde que a entrada de controle aceite saída PNP normalmente aberta e a montagem seja não embutida. Validar a geometria e a distância no equipamento.
Operação dentro da faixa ambiente informada de -25...80 °C; para aplicação sob certificação UL, observar a condição Ta 0...40 °C declarada para essa certificação.
A ficha não declara uso para detecção direta de alvos não metálicos nem operação com saída NPN ou normalmente fechada.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IF5539, M12, PNP, normalmente aberto, alcance de detecção de 4 mm, verifique estes pontos:

Escolha o IF5539 quando

A aplicação exigir detecção indutiva não embutida, saída PNP normalmente aberta, alcance nominal de 4 mm, alimentação de 10...30 V DC e conexão M12 de codificação A com 3 contatos.

Busque outra configuração quando

O circuito exigir saída NPN, normalmente fechada ou montagem embutida. A ficha deste modelo informa PNP normalmente aberta e instalação não embutida; confirme a interface elétrica e a geometria de montagem antes da substituição.

Verifique o alvo e a distância

A distância de trabalho informada é de 0...3,24 mm, embora o alcance nominal seja 4 mm. Considere também os fatores de correção declarados para diferentes metais ao validar a aplicação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor indutivo IFM IF5539	Identificação do modelo conforme os dados do anúncio.
Marca	IFM / ifm electronic	Fabricante informado na ficha.
Aplicação declarada	Aplicações industriais e automação industrial	Uso indicado no cadastro do produto.
SKU / Part number	IF5539	Código de identificação do produto.
GTIN	4021179095990	Identificador comercial informado.
Tipo de corrente	DC	Alimentação em corrente contínua.

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 10 mA	Consumo indicado na ficha.
Classe de proteção elétrica	III	Classificação informada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção indicada para a ligação elétrica.
Proteção contra sobrecarga	Sim	Recurso de proteção informado.
Proteção contra curto-circuito	Sim, por impulso	A ficha especifica proteção por impulso.
Queda de tensão máxima na saída DC	2,5 V	Valor máximo informado para a saída.
Corrente máxima de saída DC	100 mA	Limite de corrente indicado para a saída.

Saída e detecção
Função elétrica	PNP	Tipo de saída de chaveamento.
Função de saída	Normalmente aberta	Estado funcional informado para a saída.
Alcance nominal de detecção	4 mm	Alcance nominal, com montagem não embutida.
Distância de trabalho	0...3,24 mm	Faixa de trabalho informada na ficha.
Distância real de comutação Sr	4 ± 10 % mm	Tolerância declarada para a distância real de comutação.
Frequência de comutação DC	1500 Hz	Frequência de comutação especificada.
Histerese	1...20 % de Sr	Faixa de histerese referenciada à distância real de comutação Sr.
Variação do ponto de comutação	-10...10 % de Sr	Variação declarada em relação a Sr.
Fator de correção por material	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores informados para considerar a influência do material do alvo no alcance.

Conexões
Conexão elétrica	1 x M12, codificação A, 3 contatos dourados	Configuração de conector indicada na ficha; confirmar a pinagem no datasheet.
Número de fios	3	Quantidade de fios informada nos dados básicos.

Condições ambientais e proteção
Temperatura ambiente	-25...80 °C	Faixa de temperatura de operação informada.
Grau de proteção	IP 67	Grau de proteção declarado para o produto.
Proteção contra interferências eletromagnéticas	EN 61000-4-2 ESD: 4 kV CD / 8 kV AD; EN 61000-4-3 HF irradiado: 10 V/m; EN 61000-4-4 Burst: 2 kV; EN 61000-4-6 AF com fio: 10 V; EN 55011 classe B	Níveis e normas de imunidade/emissão listados na ficha.
Certificação UL	Ta 0...40 °C; enclosure type Type 1; fontes Limited Voltage/Current; aprovação A001; arquivo E174191	Condições e identificadores UL informados no cadastro; observar a faixa Ta específica da certificação.

Dados mecânicos e materiais
Dimensões	M12 x 1 / L = 45 mm	Rosca construtiva e comprimento total informados.
Tipo de montagem	Não embutido	Condição de montagem declarada.
Invólucro	Latão revestido com bronze branco	Material especificado para o invólucro e as porcas de fixação.
Face ativa	PBT laranja	Material informado para a face ativa.
Janela de LEDs	PEI	Material informado para a janela dos LEDs.
Torque	7 Nm	Torque indicado na ficha.
Peso	24,275 g	Peso informado no cadastro do produto.
Contatos	Banhados a ouro	Característica dos contatos indicada na descrição e conexão.
Material incluído	2 porcas de fixação	Acessórios listados como incluídos.

Indicação e diagnóstico
Indicador de status	4 LEDs amarelos	A ficha indica LEDs para status de chaveamento.
MTTF	1134 anos	Valor MTTF informado no cadastro; não representa garantia nem vida útil garantida.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital informado; a ficha especifica saída de chaveamento PNP.

Conexões

Elétrica Conexão elétrica M12, codificação A, 3 contatos dourados; alimentação de 10...30 V DC. Saída PNP normalmente aberta, corrente máxima de saída DC de 100 mA. Confirmar a pinagem no datasheet antes da ligação.

Processo Não há conexão de processo especificada. A rosca M12 x 1 descreve o formato construtivo do sensor, não uma conexão de processo para fluido.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle DC compatível com sinal PNP normalmente aberto e carga dentro do limite de saída informado	✓	A ficha especifica saída PNP normalmente aberta, alimentação de 10...30 V DC e corrente máxima de saída de 100 mA.
Entrada que requer sinal NPN ou contato normalmente fechado	✗	A configuração deste modelo é PNP normalmente aberta.
Montagem não embutida com espaço para instalação roscada M12 x 1	✓	O modelo é indicado como não embutido e possui invólucro roscado M12 x 1.
Montagem embutida	✗	A ficha identifica a montagem como não embutida.
Alvo metálico cuja distância e material sejam compatíveis com o alcance efetivo da aplicação	✓	É um sensor indutivo; a ficha informa alcance nominal de 4 mm e fatores de correção por material. A distância de trabalho indicada é 0...3,24 mm.
Alvo não metálico como objeto de detecção direta	✗	A ficha caracteriza o produto como sensor indutivo e não declara detecção direta de alvos não metálicos.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IF5539, M12, PNP, normalmente aberto, alcance de detecção de 4 mm

Confirme que o ponto de instalação requer sensor indutivo não embutido e que o alvo e a distância atendem à aplicação.
Verifique a tensão de alimentação DC disponível; a faixa especificada é 10...30 V DC.
Confirme que a entrada do controlador é compatível com saída PNP normalmente aberta e que a carga não excede 100 mA.
Confira no datasheet a pinagem correspondente ao conector M12 de codificação A com 3 contatos antes de energizar.
Instale o sensor na rosca M12 x 1, respeitando o desenho dimensional e o torque informado de 7 Nm.
Após a ligação, verifique o estado de comutação pelo indicador de LEDs e confirme a detecção nas condições reais de distância e material do alvo.

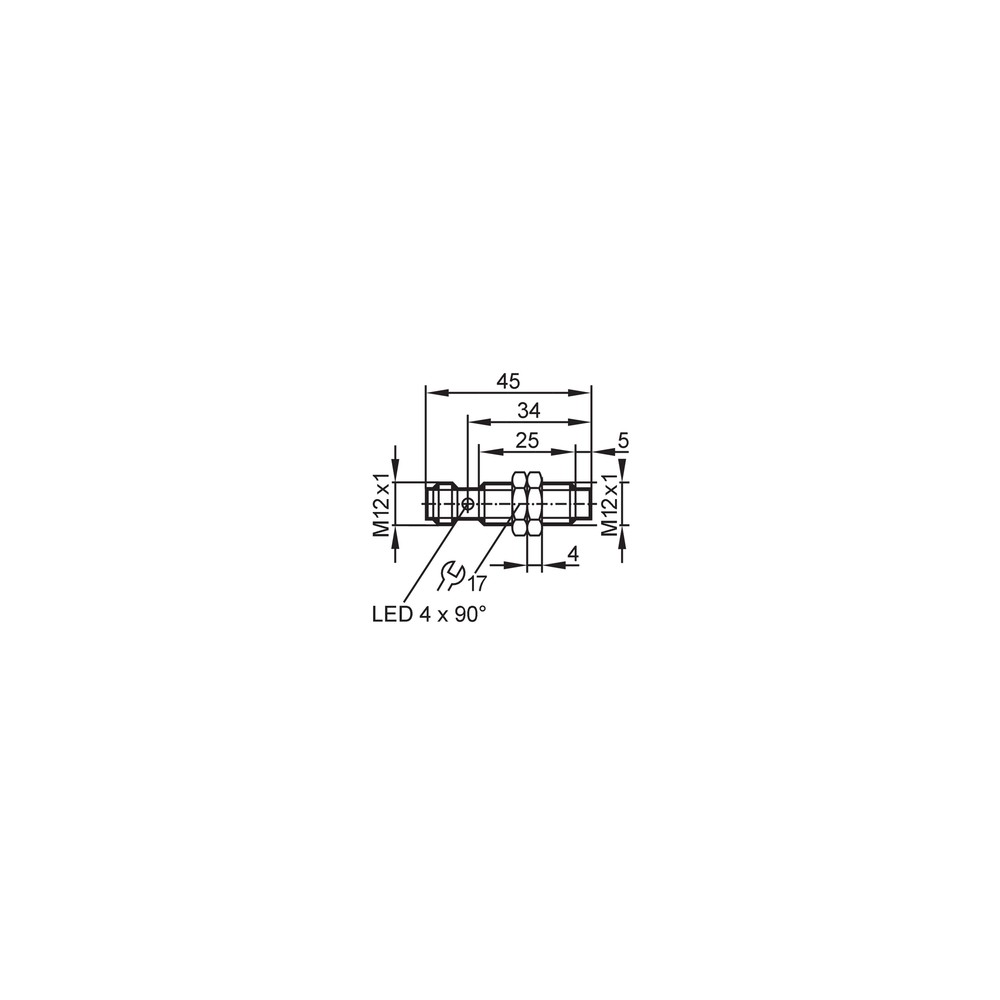

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não registra a detecção do alvo.	Alimentação fora da faixa especificada, ligação incorreta ou entrada incompatível com a saída PNP normalmente aberta.	Meça a alimentação nos terminais, confira a pinagem no datasheet e valide se a entrada aceita PNP normalmente aberta.
A detecção ocorre a uma distância menor que a esperada.	O alvo está além da distância de trabalho ou seu material reduz o alcance em relação ao fator de referência do aço.	Meça a distância entre face ativa e alvo e compare o material com os fatores de correção declarados na ficha.
A saída comuta, mas o dispositivo conectado não responde corretamente.	Corrente de carga acima de 100 mA, queda de tensão na saída ou incompatibilidade da entrada elétrica.	Confira a corrente da carga, a queda de tensão e os requisitos elétricos da entrada; não exceda o limite de saída especificado.
O sensor apresenta comutação irregular após a instalação.	Posicionamento ou distância instável do alvo, instalação diferente da condição não embutida ou ligação elétrica inadequada.	Verifique fixação, alinhamento, distância de trabalho e conexões; observe o indicador de status durante a passagem do alvo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IF5539 em português (Datasheet) Desenho em escala IF5539 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IF5539 e para que tipo de entrada ele serve?

É um sensor indutivo IFM com saída PNP normalmente aberta. Serve para aplicações de controle com alimentação DC de 10...30 V e entrada compatível com esse tipo de saída.

O produto acompanha cabo ou conector?

A ficha informa conexão M12, codificação A, com 3 contatos, mas não lista cabo como item incluído. O material incluído informado é de 2 porcas de fixação.

Posso usar este sensor em uma entrada NPN ou normalmente fechada?

Não como substituição direta sem adaptar a interface: este modelo tem saída PNP normalmente aberta. Confirme os requisitos da entrada antes da compra.

Ele serve para montagem embutida?

Não; a ficha identifica o IF5539 como não embutido. Confira o espaço e a geometria de montagem previstos no equipamento.

O sensor está alimentado, mas não detecta o alvo; o que verifico antes de trocar?

Verifique se o alvo está dentro da distância de trabalho de 0...3,24 mm e se o material reduz o alcance. Confira também a alimentação, a ligação e a compatibilidade da entrada com PNP.

A saída muda de estado, mas meu controlador não reconhece o sinal. Qual pode ser a causa?

Uma causa possível é a incompatibilidade entre a saída PNP normalmente aberta e a entrada do controlador. Verifique também a pinagem e se a carga respeita o limite de 100 mA.

É melhor comprar o IF5539 ou escolher outro sensor indutivo?

Escolha o IF5539 se a aplicação exigir PNP normalmente aberta, montagem não embutida e alimentação de 10...30 V DC. Se precisar de NPN, normalmente fechada ou montagem embutida, procure uma configuração que corresponda a esses requisitos.

O IF5539 vem em kit ou é vendido com peças avulsas?

A ficha indica pacote de 1 peça e inclui 2 porcas de fixação. Não há outros componentes de kit listados.

Que cuidado devo ter ao instalar o sensor?

Confira a pinagem no datasheet antes de energizar e respeite o torque informado de 7 Nm. Valide a distância e o material do alvo na aplicação.

Como verifico se o sinal de saída está funcionando após a instalação?

Observe os 4 LEDs amarelos de status de chaveamento enquanto aproxima o alvo e confirme simultaneamente a mudança do sinal na entrada compatível do controlador.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade usado para detectar alvos metálicos por princípio indutivo.

PNP

Tipo de saída de chaveamento indicado para conexão a uma entrada compatível com sinal PNP.

Normalmente aberto (NA)

Configuração de saída identificada como normalmente aberta na ficha do produto.

Montagem não embutida

Condição construtiva de instalação declarada para este sensor; deve ser considerada no espaço e posicionamento de montagem.

Fator de correção

Coeficiente declarado para considerar a influência do material do alvo na distância de detecção.
