Sensor Indutivo IFM IF5508 M12 2mm PNP NA

IF5508 IFM - Sensor Indutivo IFM Automação Industrial M12 2mm PNP NA

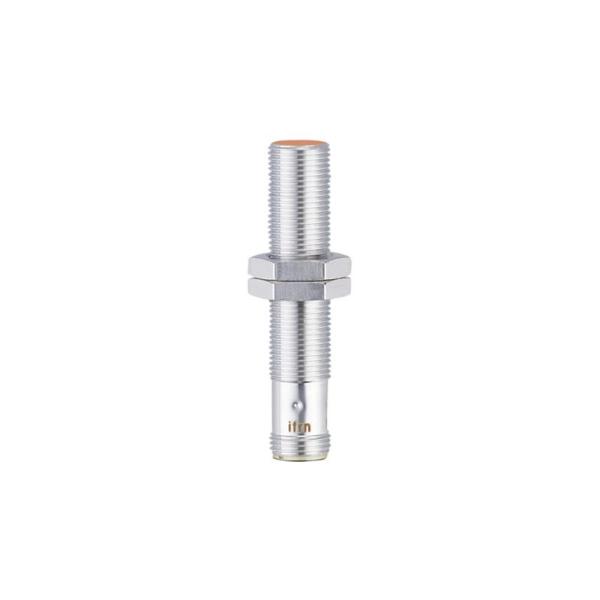

Imagem meramente ilustrativa

R$ 757,08

Nossos preços são com impostos.

Sem estoque. Emissão da NF em: 15 Dias úteis

Referência do fabricante: IF5508
EAN: 4021179095686
NCM do produto: 85365090

Destaques do Produto Alcance nominal 2 mm...mais

Fechar menu

Saiba mais sobre: "IF5508 IFM - Sensor Indutivo IFM Automação Industrial M12 2mm PNP NA"

Destaques do Produto

Alcance nominal

2 mm

Tipo de saída

DC PNP, normalmente aberta

Instalação

Montagem embutida; rosca M12 x 1

Conexão

M12, 3 contatos

Tensão de operação

10...30 V DC

Frequência de comutação

700 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo IFM IF5508 (IFK3002-BPKG/US-100), M12, alcance de detecção de 2 mm, saída DC PNP normalmente aberta

O IFM IF5508 é um sensor indutivo cilíndrico roscado para detecção de objetos metálicos em aplicações de automação industrial. Possui alcance nominal de detecção de 2 mm, saída DC PNP normalmente aberta e montagem embutida. Sua conexão elétrica é M12 de 3 contatos, e o grau de proteção informado é IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	IF5508
Part number	IFK3002-BPKG/US-100
Tipo	Sensor indutivo cilíndrico roscado
Rosca e comprimento	M12 x 1; 60 mm
Alcance de detecção	2 mm
Saída	DC PNP, normalmente aberta
Montagem	Embutida
Conexão elétrica	M12, 3 contatos dourados
Proteção	IP 67
Alimentação e temperatura	10...30 V DC; -25...80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em máquinas e sistemas de automação industrial, quando 2 mm de alcance nominal atendem ao projeto.
Aplicações que aceitam sensor embutido, saída PNP normalmente aberta e alimentação DC de 10...30 V.
Instalações cuja conexão elétrica seja compatível com conector M12 de 3 contatos.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir alcance de detecção superior a 2 mm; a ficha não especifica operação garantida além desse valor.
Não selecionar para entrada de controlador que exija saída NPN, normalmente fechada ou sinal analógico; o modelo é PNP normalmente aberto.
Não ligar a uma alimentação fora da faixa especificada de 10...30 V DC.

APLICAÇÕES E USO

Uso descrito pelo fabricante: aplicações industriais e automação industrial para detecção indutiva de objetos metálicos. A ficha informa alcance nominal de 2 mm e fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre.
Possibilidade de aplicação: detecção de presença ou posição de componentes metálicos em máquinas, desde que o alcance efetivo, a saída PNP, a tensão de alimentação e os limites elétricos sejam compatíveis com o circuito. Validar o material do alvo e a distância no projeto.
Condição ambiental especificada: temperatura ambiente de -25...80 °C e grau de proteção IP 67. A ficha não detalha neste contexto as condições de exposição ou instalação necessárias para manter a proteção.

COMO ESCOLHER

Antes de comprar o Sensor indutivo IFM IF5508 (IFK3002-BPKG/US-100), M12, alcance de detecção de 2 mm, saída DC PNP normalmente aberta, verifique estes pontos:

Escolha o IF5508 quando

O projeto exigir detecção indutiva com montagem embutida, alcance nominal de 2 mm, saída PNP normalmente aberta e alimentação de 10...30 V DC.

Verifique outra especificação quando

A aplicação exigir outra função de saída, tecnologia de detecção, conexão elétrica ou alcance. Compare os requisitos do circuito e a ficha do modelo alternativo antes da substituição.

Confirme a instalação mecânica

Confira o espaço disponível para rosca M12 x 1 e comprimento de 60 mm, além da adequação da montagem embutida ao conjunto.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria do produto informada pelo fabricante.
Modelo	IF5508	Identificação do modelo.
Part number	IFK3002-BPKG/US-100	Código de identificação informado no anúncio.
SKU	IF5508	Código do produto no anúncio.
Marca	IFM / ifm electronic	Fabricante indicado na ficha.
Aplicação	Aplicações industriais / automação industrial	Aplicação descrita na ficha do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
GTIN	4021179095686	Identificador comercial informado no catálogo.
NCM	8536.50.90	Classificação informada no catálogo.

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 10 mA	Consumo indicado na ficha.
Classe de proteção elétrica	III	Classe informada pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuitos	Sim	Proteção indicada na ficha.
Proteção contra inversão de polaridade	Não	A ficha informa ausência dessa proteção; observar a polaridade ao ligar.
EMC	EN 60947-5-2 / EN 55011 classe B	Padrões e classe de compatibilidade eletromagnética indicados.

Saída e detecção
Função elétrica / tipo de saída	DC PNP	Tipo de sinal de comutação especificado.
Função de saída	Normalmente aberta	Estado funcional informado para a saída.
Corrente máxima constante da saída DC	200 mA	Limite máximo informado para a saída.
Queda de tensão máxima da saída DC	1 V	Valor máximo especificado para a saída de comutação.
Frequência de comutação DC	700 Hz	Frequência de comutação indicada.
Alcance de detecção	2 mm	Valor nominal informado para detecção.
Distância real de comutação Sr	2 ± 10 % mm	Tolerância da distância real de comutação conforme ficha.
Distância de trabalho	0...1,62 mm	Faixa de trabalho indicada pelo fabricante.
Histerese	3...15 % de Sr	Faixa de histerese referenciada à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação indicada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores de correção por material informados na ficha; considerar ao avaliar a distância de detecção.

Conexão elétrica
Conexão	M12	Tipo de conexão informado nos dados do anúncio.
Conexão elétrica detalhada	1 x M12; codificação A; 3 contatos dourados	Configuração indicada no catálogo do fabricante.
Quantidade de fios	3 fios	Dado informado nos atributos do anúncio.
Característica dos contatos	Banhados a ouro	Característica especial indicada na descrição do produto.

Condições ambientais
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente informada.
Grau de proteção	IP 67	Grau de proteção informado na ficha; observar as condições de instalação e conexão do fabricante.

Dados mecânicos e materiais
Formato	Cilíndrico roscado	Construção mecânica informada.
Dimensões	M12 x 1 / comprimento de 60 mm	Dimensões nominais informadas.
Tipo de montagem	Embutido	Configuração de montagem indicada.
Material do invólucro	Latão revestido com bronze branco	Material indicado para o invólucro.
Material da face ativa	PBT laranja	Material indicado para a face ativa.
Material das porcas de fixação	Latão revestido com bronze branco	Material dos acessórios de fixação informados.
Cor	Prateado	Cor indicada nos dados do anúncio.
Peso	28,1 g	Massa informada no catálogo.
Material incluído	2 porcas de fixação	Quantidade indicada na ficha do fabricante.

Dados de confiabilidade
MTTF	1349 anos	Valor informado pelo fabricante; não representa período de garantia ou vida útil garantida.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação indicado na ficha; o produto fornece saída de comutação DC PNP.

Conexões

Elétrica Conector M12, codificação A, 3 contatos dourados. Alimentação de 10...30 V DC; saída PNP normalmente aberta, corrente constante máxima de saída de 200 mA. Confirmar pinagem no datasheet antes da ligação.

Processo Não possui conexão de processo indicada; montagem mecânica cilíndrica roscada M12 x 1, para instalação embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada digital compatível com sinal PNP normalmente aberto e alimentação de 10...30 V DC	✓	A ficha especifica saída DC PNP normalmente aberta e essa faixa de tensão de operação; respeitar o limite de corrente de saída de 200 mA.
Entrada que exige sinal NPN, normalmente fechado ou analógico	✗	A saída especificada é PNP normalmente aberta; esses requisitos não correspondem à função de saída informada.
Aplicação com distância nominal de detecção de até 2 mm	✓	O alcance de detecção informado é 2 mm. A distância de trabalho indicada na ficha é 0...1,62 mm.
Instalação em rosca M12 x 1 e montagem embutida	✓	A ficha informa corpo M12 x 1 e tipo de montagem embutido; validar espaço e montagem no equipamento.
Ligação por protocolo de rede industrial	✗	A ficha não informa protocolo de rede; o sensor apresenta saída de comutação PNP.

INSTALAÇÃO

Como instalar o Sensor indutivo IFM IF5508 (IFK3002-BPKG/US-100), M12, alcance de detecção de 2 mm, saída DC PNP normalmente aberta

Confirme no projeto que a saída PNP normalmente aberta e a alimentação de 10...30 V DC são compatíveis com o circuito de entrada.
Verifique as dimensões de instalação e prepare o alojamento para corpo roscado M12 x 1, respeitando a montagem embutida indicada.
Instale o sensor sem danificar a face ativa e fixe-o com as porcas incluídas.
Conecte o conector M12 de 3 contatos conforme a pinagem do datasheet; a ficha informa que não há proteção contra inversão de polaridade.
Antes de energizar, confira a polaridade, a tensão aplicada e se a carga respeita o limite de corrente constante de saída de 200 mA.
Teste a comutação com o alvo na distância de trabalho indicada e confirme o estado da entrada do controlador.

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação em latão revestido com bronze branco

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não muda de estado ao aproximar o alvo.	Distância ou material do alvo pode não atender à detecção; a ficha informa fatores de correção conforme o metal.	Confira a distância de trabalho e o material do alvo; compare com os fatores de correção indicados no datasheet.
A entrada permanece desligada após a instalação elétrica.	Ligação, polaridade ou alimentação incompatível; o sensor não possui proteção contra inversão de polaridade.	Com a alimentação desligada, confira a pinagem no datasheet e a polaridade; depois meça se a alimentação está entre 10 e 30 V DC.
A saída comuta, mas o controlador não reconhece o sinal.	Entrada do controlador não compatível com saída PNP normalmente aberta ou ligação incorreta.	Confirme o tipo de entrada digital do controlador, a função PNP normalmente aberta e o esquema de ligação do fabricante.
A saída apresenta funcionamento instável quando acionada por uma carga.	Carga ou circuito excede os limites elétricos especificados, ou há queda de tensão na saída.	Verifique a corrente constante da carga, respeitando o máximo de 200 mA, e confira a queda de tensão máxima especificada de 1 V.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IF5508 em português (Datasheet) Desenho dimensional do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IF5508 e para que serve?

É um sensor indutivo para detecção de objetos metálicos em aplicações de automação industrial. Tem saída DC PNP normalmente aberta e montagem embutida.

Com quais sinais e alimentação elétrica ele trabalha?

A ficha especifica saída PNP normalmente aberta e alimentação de 10...30 V DC. A conexão elétrica é M12 com 3 contatos; consulte o datasheet para a pinagem.

O que vem junto com o sensor?

O conjunto inclui o sensor IF5508 e 2 porcas de fixação. A ficha indica uma peça por embalagem.

Ele serve para uma entrada NPN ou normalmente fechada?

Não, a saída informada é PNP normalmente aberta. Para entradas NPN ou normalmente fechadas, selecione um modelo cuja função de saída corresponda ao circuito.

Posso usar esse sensor para detectar alumínio ou cobre a 2 mm?

A ficha apresenta fatores de correção de 0,4 para alumínio e 0,3 para cobre, em comparação ao fator 1 para aço. Portanto, não se deve presumir o mesmo alcance nominal de 2 mm para esses materiais; valide a distância no datasheet e na aplicação.

O sensor não aciona a entrada; o que verifico antes de trocar?

Confira a alimentação, a ligação e se a entrada aceita sinal PNP normalmente aberto. Verifique também o material e a distância do alvo em relação à faixa de trabalho especificada.

A saída fica instável com a carga conectada; qual pode ser a causa?

Uma causa possível é a carga exceder o limite de corrente de saída de 200 mA. Meça a corrente da carga e confira a ligação e a queda de tensão da saída antes de substituir o sensor.

Como escolher entre este sensor e um modelo com outro alcance?

Escolha o IF5508 quando os 2 mm nominais, a saída PNP normalmente aberta e a montagem embutida atenderem ao projeto. Se o alcance necessário for diferente, compare a distância de detecção especificada de outro modelo.

Como instalar e ligar o IF5508 corretamente?

Instale-o na configuração embutida com rosca M12 x 1 e conecte o M12 de 3 contatos conforme o datasheet. Confira a polaridade antes de energizar, pois a ficha informa que não há proteção contra inversão de polaridade.

O conector M12 garante compatibilidade com qualquer cabo M12?

Não necessariamente: além do encaixe, é preciso confirmar codificação A, quantidade e disposição dos contatos e pinagem. O sensor é informado com M12, codificação A e 3 contatos dourados; valide o cabo no datasheet.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que realiza detecção sem contato por princípio indutivo; neste produto, a ficha prevê detecção de objetos metálicos. (Ref.: tipo de produto: sensor indutivo)

PNP

Tipo de saída de comutação DC especificado para o sensor; a entrada conectada deve ser compatível com esse tipo de sinal. (Ref.: tipo de saída: DC PNP)

Normalmente aberto

Função de saída indicada na ficha para o estado de comutação do sensor. (Ref.: função de saída: normalmente aberto)

Montagem embutida

Configuração de montagem especificada para instalação do sensor no conjunto mecânico. (Ref.: tipo de montagem: embutido)

Símbolo usado na ficha para a distância real de comutação, especificada para este modelo como 2 ± 10 %. (Ref.: distância real de comutação Sr)
