Sensor Indutivo IFM IF5345 M12 PNP 4mm

Pré-visualizar: IF5345 IFM - Sensor Indutivo ifm Automação Industrial M12 PNP 4mm 2m Cabo

IF5345 IFM - Sensor Indutivo ifm Automação Industrial M12 PNP 4mm 2m Cabo

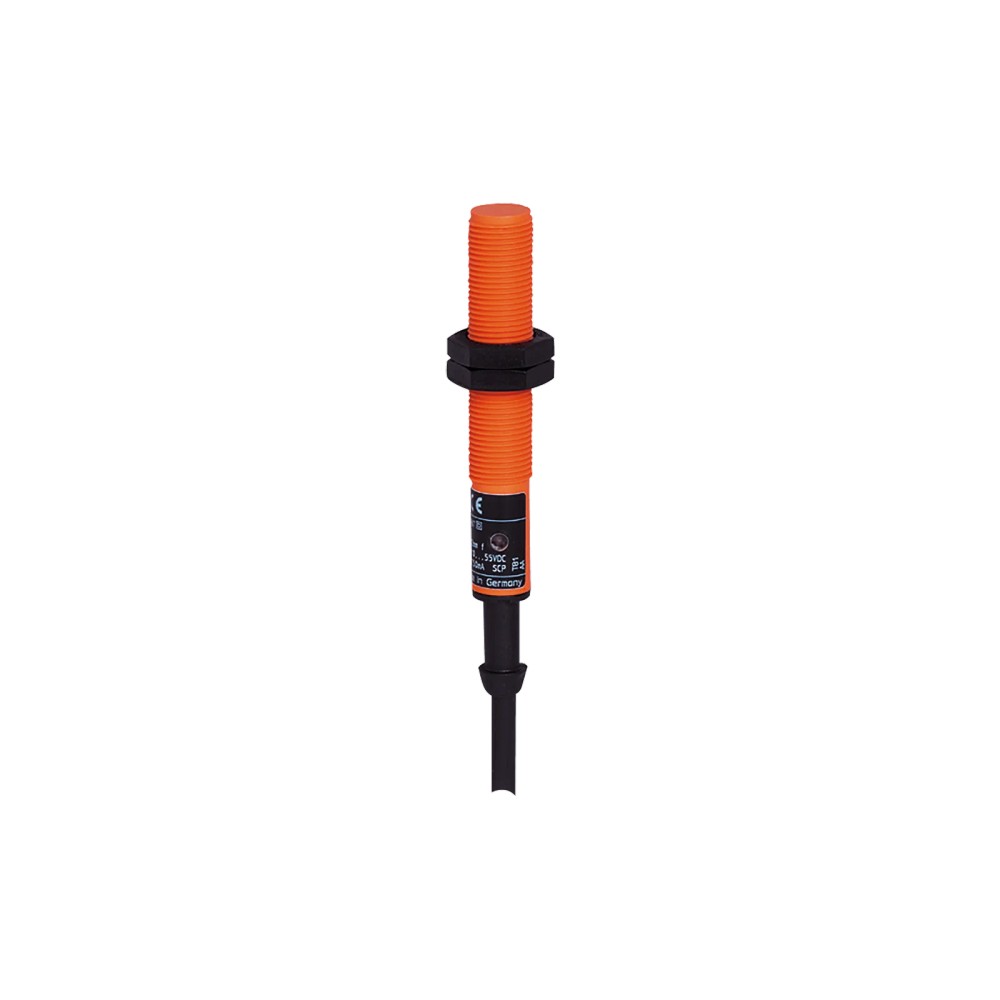

Imagem meramente ilustrativa

R$ 705,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IF5345
EAN: 4021179094054
NCM do produto: 85365090

Destaques do Produto Tipo de Saída PNP...mais

Fechar menu

Saiba mais sobre: "IF5345 IFM - Sensor Indutivo ifm Automação Industrial M12 PNP 4mm 2m Cabo"

Destaques do Produto

Tipo de Saída

PNP

Distância de Detecção

4 mm

Rosca

M12

Conexão

Cabo 2 m

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IF5345 IFM - Sensor Indutivo M12, PNP, 4mm, 2m Cabo

O sensor indutivo IF5345 da ifm é projetado para detecção confiável de metais em automação industrial. Com invólucro M12 em PBT e alcance de 4 mm, é ideal para ambientes com variações de temperatura. Possui saída PNP normalmente aberta e cabo integrado de 2 metros para facilitar a conexão direta.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm electronic
SKU	IF5345
Tipo	Sensor Indutivo
Montagem	Não embutido
Tensão	10...36 V DC
Frequência	400 Hz
Invólucro	PBT
Proteção	IP 67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação de máquinas industriais
Contagem de peças metálicas
Monitoramento de fim de curso em cilindros pneumáticos
Posicionamento de precisão em linhas de montagem

⚠ Considere outro se precisa de:

Detecção de materiais não metálicos (plástico, vidro, madeira)
Ambientes com temperaturas operacionais acima de 80 °C
Uso em atmosferas explosivas sem proteção adequada
Montagens onde o alvo ultrapasse a distância nominal de 4 mm

APLICAÇÕES E USO

Monitoramento de posições de máquinas e ferramentas
Sistemas de transporte e triagem de materiais metálicos
Detecção de fim de curso em atuadores
Automação industrial geral em ambientes protegidos contra umidade

COMO ESCOLHER

Antes de comprar o IF5345 IFM - Sensor Indutivo M12, PNP, 4mm, 2m Cabo, verifique estes pontos:

Escolha o IF5345 quando

Você precisa de um sensor de 12mm de rosca para detecção de metais a 4mm, com a praticidade de um cabo já integrado e a robustez do padrão IP67 da ifm.

Busque outra opção quando

Se a aplicação exigir um alcance maior que 4 mm, se o ambiente necessitar de invólucro em aço inoxidável, ou se for necessário um conector M12 em vez de cabo integrado.

ESPECIFICAÇÕES TÉCNICAS

Faixa de detecção
Alcance de detecção	4 mm	Distância nominal de detecção (Sr)
Distância real de comutação	4 ± 10 % mm	Variação tolerável conforme norma
Histerese	1...15 % de Sr	Diferença de comutação

Dados elétricos
Tensão de operação	10...36 DC V	Faixa de alimentação permitida
Consumo de corrente	15 mA (24 V)	Corrente sem carga
Corrente máxima de saída	250 mA	Capacidade de carga constante
Proteção contra curto-circuito	Sim	Versão por impulso

Dados mecânicos
Dimensões	M12 x 1 / L = 71 mm	Forma construtiva roscada
Material do invólucro	PBT	Material plástico resistente
Conexão elétrica	Cabo PVC 2 m	3 x 0,34 mm²

Condições ambientais
Grau de proteção	IP 67	Resistência a líquidos e poeira
Temperatura ambiente	-25...80 °C	Limites de operação industrial

COMPATIBILIDADE

Comunicação

• Saída digital PNP (Sinal de comutação)

Conexões

Elétrica Cabo PVC de 2 metros

Processo Rosca M12 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de objetos ferrosos (aço)	✓	O sensor é projetado especificamente para materiais metálicos.
Ambientes com lavagem industrial (IP67)	✓	O grau de proteção IP67 suporta contato temporário com líquidos.
Carga de 300mA na saída	✗	A corrente máxima de saída suportada é de 250 mA.

INSTALAÇÃO

Como instalar o IF5345 IFM - Sensor Indutivo M12, PNP, 4mm, 2m Cabo

Verifique se o alvo metálico está dentro da faixa de detecção de até 3,25 mm.
Prepare o local de montagem com um orifício compatível para a rosca M12.
Insira o sensor no suporte e utilize as duas porcas fornecidas para a fixação.
Rosqueie as porcas de forma a garantir que o sensor não vibre.

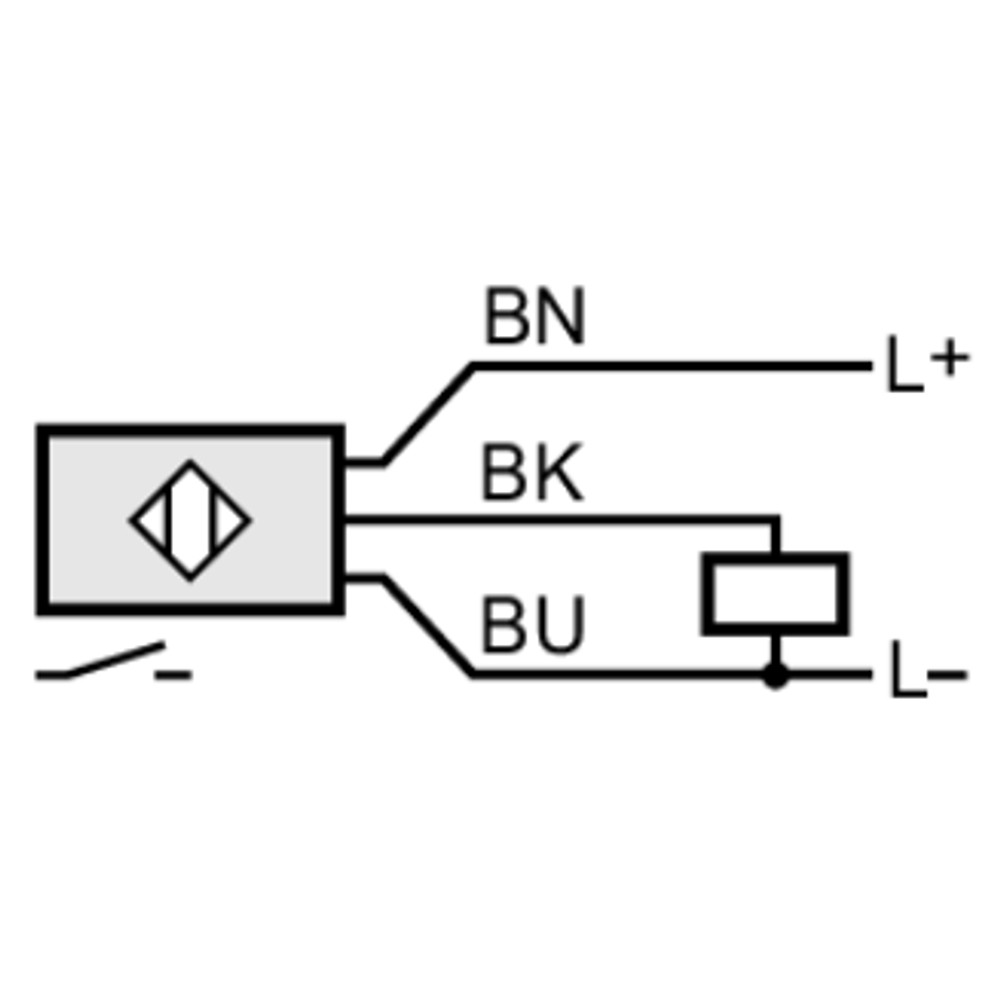

Realize a conexão elétrica seguindo o diagrama de pinagem do datasheet.
Alimente o sensor e verifique o LED amarelo para confirmar o estado de chaveamento.

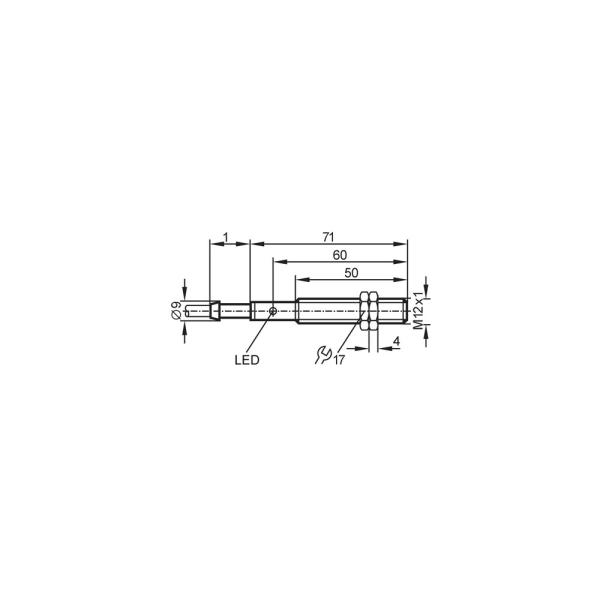

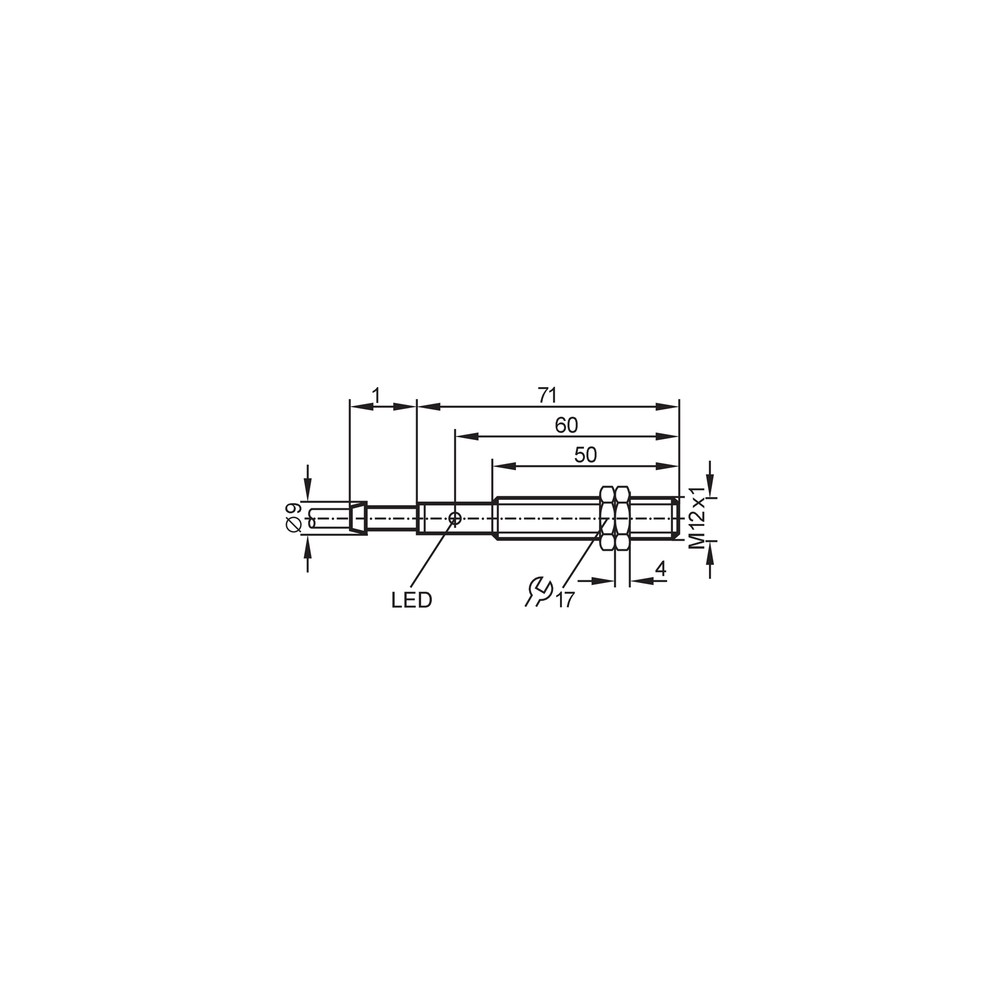

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não altera o estado da saída (LED desligado).	Objeto metálico além do alcance de 4 mm ou desalinhado.	Verifique a distância física entre o sensor e o alvo (ideal < 3,25 mm).
LED de estado não acende ou erro no CLP.	Curto-circuito na carga ou ligação invertida.	Verifique a fiação e se a tensão de alimentação está correta (10-36V).
Comutação errática ou falsos positivos.	Interferência eletromagnética ou acúmulo de partículas metálicas na face sensora.	Limpe a face do sensor e verifique se há interferência de outros equipamentos.
Saída desativada por proteção interna.	Sobrecarga de corrente excedendo os 250 mA suportados.	Meça a corrente consumida pela carga conectada à saída.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados IF5345 (Datasheet) Desenho em Escala M12 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IF5345 e quais suas principais características?

O IF5345 é um sensor indutivo de proximidade para detecção de objetos metálicos, operando com tensão de 10 a 36 V DC, saída PNP normalmente aberta e alcance de detecção de 4 mm.

O que acompanha o produto na embalagem?

Ele acompanha duas porcas de fixação, necessárias para a montagem em suportes ou painéis.

O IF5345 detecta qualquer tipo de material?

Não é adequado para detecção de objetos não metálicos como plásticos, madeiras ou fluidos, pois a tecnologia indutiva baseia-se na variação do campo eletromagnético gerado pela aproximação de metais.

Existe alguma restrição de ambiente para este sensor?

Este modelo possui montagem não embutida e não deve ser instalado em locais com temperaturas superiores a 80 °C, pois pode comprometer a vida útil e a precisão do sensor.

Como diagnosticar se o sensor está falhando?

Se o LED amarelo não acende mesmo com o alvo próximo, verifique a alimentação elétrica e se o alvo está dentro da distância de trabalho de até 3,25 mm.

O que significa se a saída do sensor não comuta corretamente?

Geralmente indica curto-circuito na carga ou sobrecarga na saída; verifique a fiação e o consumo de corrente da carga para garantir que não exceda 250 mA.

Este modelo é um kit ou sensor avulso?

O IF5345 é uma peça única pronta para instalação, enquanto kits costumam incluir suportes ou conectores adicionais; este sensor possui cabo integrado de 2 metros.

Este sensor é compatível com qualquer entrada de PLC?

Este sensor possui saída PNP, portanto, deve ser utilizado em controladores ou entradas de PLC que suportem lógica positiva (source).

Como devo instalar este sensor corretamente?

Utilize as duas porcas de fixação incluídas para fixar o sensor no suporte, garantindo que o sensor não sofra vibração excessiva e que o alvo metálico mantenha a distância recomendada.

Quem é o responsável pela venda e procedência do produto?

A comercialização é realizada pela IFM ELECTRONIC LTDA., garantindo que o produto seja adquirido diretamente do fabricante e faturado por ele.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação que fornece tensão positiva (V+) quando o sensor é acionado (Ref.: Carga conectada ao negativo).

Sensor Indutivo

Dispositivo que detecta objetos metálicos sem contato físico através de um campo eletromagnético (Ref.: EN 60947-5-2).

IP 67

Grau de proteção que indica total proteção contra poeira e submersão temporária em água (Ref.: Norma IEC 60529).

Histerese

Diferença entre o ponto de comutação na aproximação e o ponto de desativação na distância do alvo (Ref.: 1...15% de Sr).

Normalmente Aberto (NO)

Configuração onde o contato elétrico está aberto (sem corrente) em estado de repouso e fecha ao detectar o objeto (Ref.: Função de saída).
