Sensor Indutivo IFM IF5297 M12 PNP 2mm

Pré-visualizar: IF5297 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 2mm Cabo 2m

IF5297 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 2mm Cabo 2m

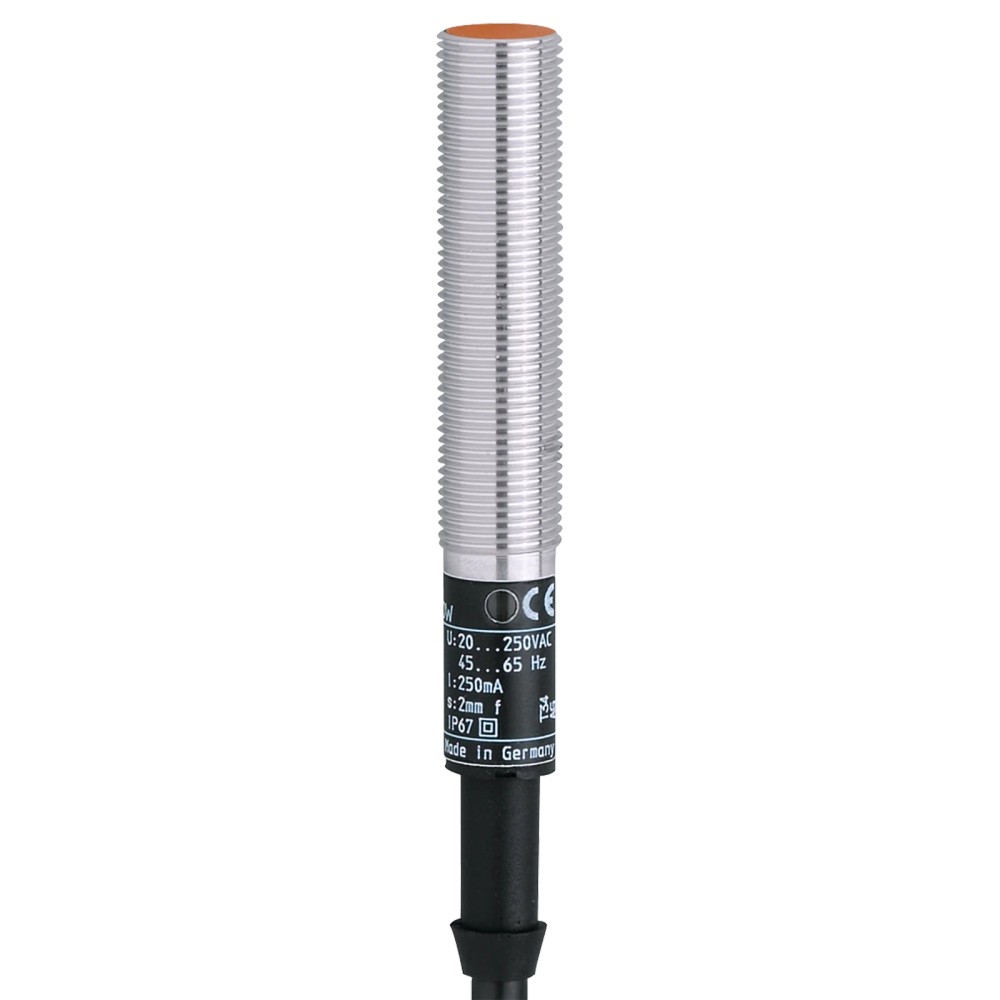

Imagem meramente ilustrativa

R$ 729,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IF5297
EAN: 4021179093576
NCM do produto: 85365090

Destaques do Produto Tipo Sensor Indutivo...mais

Fechar menu

Saiba mais sobre: "IF5297 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 2mm Cabo 2m"

Destaques do Produto

Tipo

Sensor Indutivo

Rosca

M12

Alcance

2 mm

Saída

PNP

Montagem

Embutida

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IF5297 M12 PNP 2mm Cabo 2m

O IF5297 é um sensor indutivo industrial projetado para detecção de posição em automação com alcance de 2 mm. Apresenta saída PNP normalmente aberta e invólucro M12 com montagem embutida. Ideal para ambientes industriais, possui proteção IP67 e conexão fixa por cabo de 2 metros.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	IF5297
Rosca	M12 x 1
Alcance	2 mm
Saída	PNP
Tensão	10...55V DC
Proteção	IP 67
Conexão	Cabo PVC 2m

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial e esteiras transportadoras
Monitoramento de posição em cilindros pneumáticos
Ambientes industriais com poeira ou respingos de água

⚠ Considere outro se precisa de:

Ambientes com submersão contínua ou subaquática
Aplicações que exigem detecção de materiais não metálicos
Locais com temperaturas operacionais abaixo de -25 °C ou acima de 80 °C

APLICAÇÕES E USO

Detecção de fim de curso em máquinas operatrizes
Monitoramento de presença em linhas de montagem automáticas
Controle de avanço em cilindros pneumáticos industriais
Verificação de posição em esteiras de transporte

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IF5297 M12 PNP 2mm Cabo 2m, verifique estes pontos:

Escolha o IF5297 quando:

Necessitar de um sensor para detecção de metais ferrosos em espaços reduzidos, onde a montagem deve ser embutida e a conexão via cabo de 2m é preferível a conectores.

Busque outra opção quando:

A aplicação exigir sinal NPN, detecção de materiais não metálicos (como plástico ou vidro) ou se for necessária conexão por conector M12 para substituição rápida.

ESPECIFICAÇÕES TÉCNICAS

Dados mecânicos
Tipo de produto	Sensor indutivo	Classificação funcional
Designação da rosca	M12 x 1	Padrão de montagem mecânica
Comprimento	71 mm	Dimensão total

Dados elétricos
Tensão de operação	10...55 DC V	Faixa de alimentação
Consumo de corrente	15 mA (24 V)	Corrente sem carga
Função elétrica	PNP	Tipo de saída
Frequência de comutação	800 Hz	Performance de velocidade

Precisão / desvios
Alcance de detecção	2 mm	Distância nominal (Sr)
Distância de trabalho	0...1,6 mm	Distância de detecção segura
Histerese	1...15 % de Sr	Desvio de comutação

Condições ambientais
Temperatura ambiente	-25...80 °C	Limite térmico de operação
Grau de proteção	IP 67	Proteção contra fluidos e poeira

COMPATIBILIDADE

Comunicação

• N/A (Saída de comutação digital discreta)

Conexões

Elétrica Cabo PVC, 2m, 3 fios

Processo Rosca M12 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente Industrial Interno	✓	O sensor possui invólucro metálico e proteção IP67 adequada para ambientes industriais típicos.
Detecção de Alumínio	✗	O alumínio possui fator de correção (0,3), reduzindo significativamente a distância de detecção nominal.
Aplicação de alta velocidade (> 800Hz)	✗	A frequência de comutação máxima do sensor é de 800Hz; sinais mais rápidos não serão processados corretamente.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IF5297 M12 PNP 2mm Cabo 2m

Verificar que a tensão de alimentação está na faixa de 10-55V DC.
Identificar os condutores do cabo: Marrom (Positivo), Azul (GND), Preto (Saída).
Posicionar o sensor embutido na estrutura de suporte metálico.
Ajustar a distância do objeto metálico para no máximo 1.6 mm.
Fixar o sensor firmemente utilizando as porcas incluídas.
Conectar o fio preto à entrada digital do CLP ou controlador conforme o diagrama.

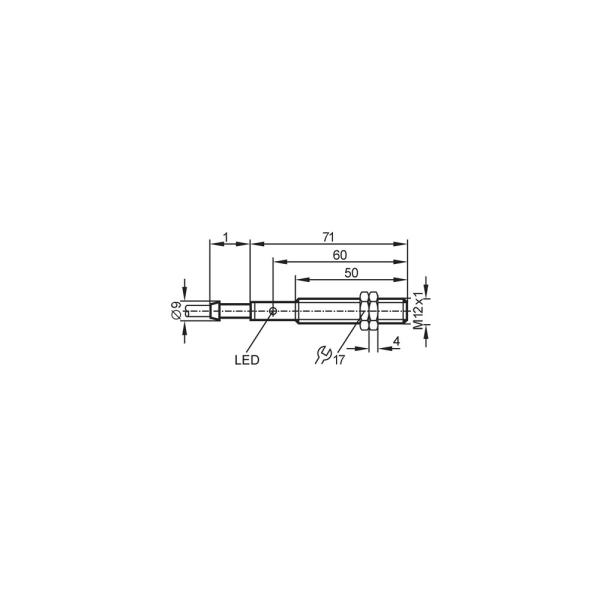

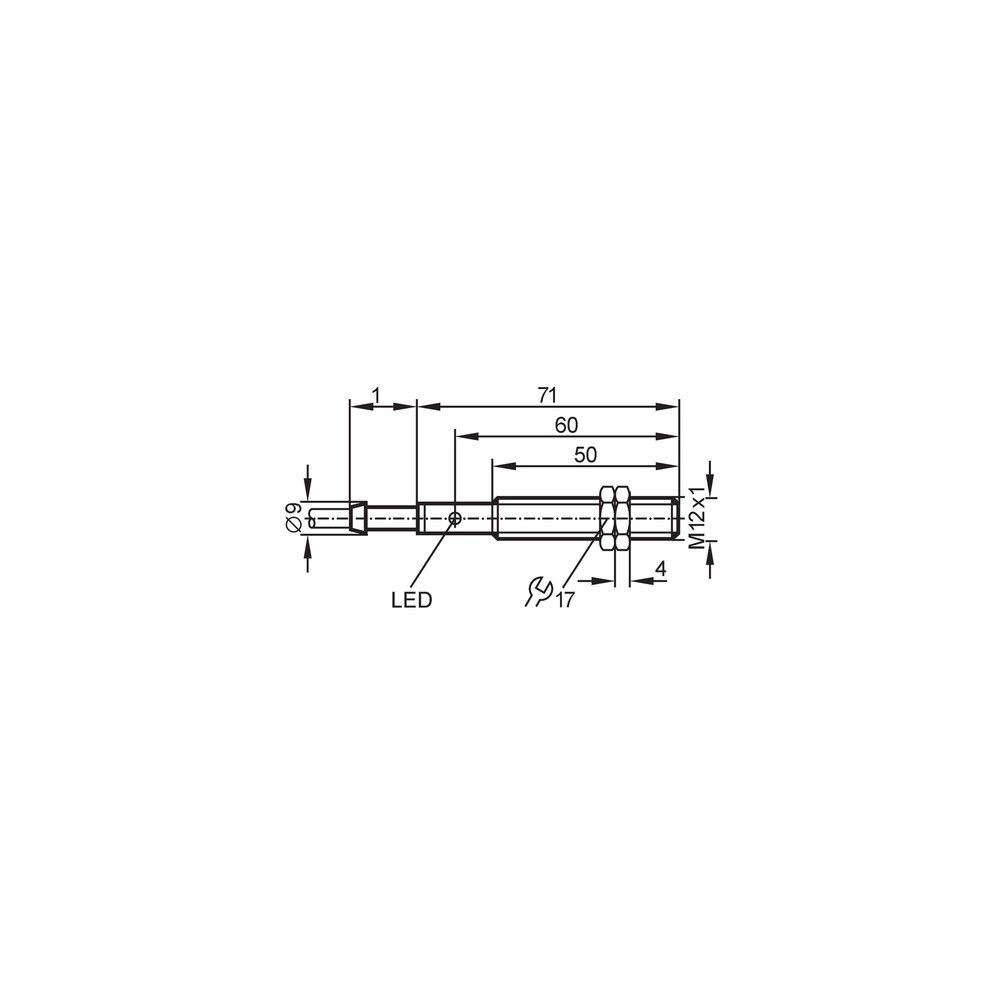

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Ausência de sinal de comutação na saída PNP	Curto-circuito na carga ou sobrecarga na saída	Verificar se a corrente da carga excede 250mA ou se há curto no cabeamento
LED de status (amarelo) não acende	Inversão de polaridade ou ausência de 24V	Confirmar se o fio marrom (V+) e azul (GND) estão alimentados
Sensor não detecta o alvo ou comutação instável	Distância do alvo fora da faixa de trabalho	Garantir que a distância física seja menor que 1,6mm
Alcance de detecção reduzido ou inexistente	Incompatibilidade de material do alvo	Consultar a tabela de fatores de correção para metais não ferrosos

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico IF5297 (Datasheet) Desenho em Escala M12 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IF5297 da IFM?

Este é um sensor indutivo M12 de 2 mm de alcance, utilizado para detecção de presença de objetos metálicos em sistemas de automação.

O que vem na embalagem do produto?

Sim, o modelo IF5297 inclui duas porcas de fixação metálicas para facilitar a instalação em suportes.

Ele detecta plástico ou outros materiais não metálicos?

Não, este sensor foi projetado especificamente para detectar objetos metálicos (ferrosos e não ferrosos com fator de correção aplicado).

Este sensor pode ser usado em sistemas que exigem lógica NPN?

Não, a saída é PNP normalmente aberto. Para aplicações NPN, é necessário selecionar outro modelo de sensor.

Como diagnosticar uma falha de saída no sensor?

O sintoma geralmente é a ausência de sinal de comutação; verifique se a carga conectada não excede 250 mA ou se não há curto-circuito no cabo.

O sensor não acende o LED de status, o que pode ser?

Se o LED amarelo não acender, verifique primeiro a integridade da alimentação 10-55V DC e se os fios marrom (V+) e azul (GND) estão conectados corretamente.

Devo escolher este modelo com cabo fixo ou outro com conector M12?

O IF5297 utiliza uma conexão fixa por cabo de 2 metros, ideal para aplicações onde não se deseja o uso de conectores roscados M12.

Qual a diferença deste para outros sensores indutivos M12 da IFM?

Ambos são sensores indutivos M12, mas o IF5297 possui conexão por cabo fixo, enquanto modelos com final diferente podem utilizar conexão rápida via conector M12.

Quais cuidados devo ter na instalação física?

Ao instalar, garanta que o sensor esteja embutido em material metálico conforme o manual, mantendo o objeto a uma distância de trabalho de até 1,6 mm.

Como funciona a garantia e procedência deste sensor?

O faturamento e a logística são realizados diretamente pela IFM ELECTRONIC LTDA., garantindo a procedência do componente.

GLOSSÁRIO TÉCNICO

PNP

Saída transistorizada que comuta o positivo da tensão de alimentação para a carga (Ref.: Saída de comutação).

Histerese

Diferença entre a distância de operação (ativação) e a distância de desoperação (Ref.: Histerese 1...15%).

IP67

Classificação de proteção contra a entrada de poeira e submersão temporária em água (Ref.: Grau de proteção).

Montagem embutida

Instalação onde o sensor pode ser montado faceado ou rodeado por metal sem interferência na detecção (Ref.: Tipo de montagem).

Frequência de comutação

Número máximo de ciclos de detecção que o sensor realiza por segundo (Ref.: 800 Hz).
