Sensor Indutivo IFM IF5188 M12 PNP 2mm

Pré-visualizar: IF5188 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 2mm 1500Hz

IF5188 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 2mm 1500Hz

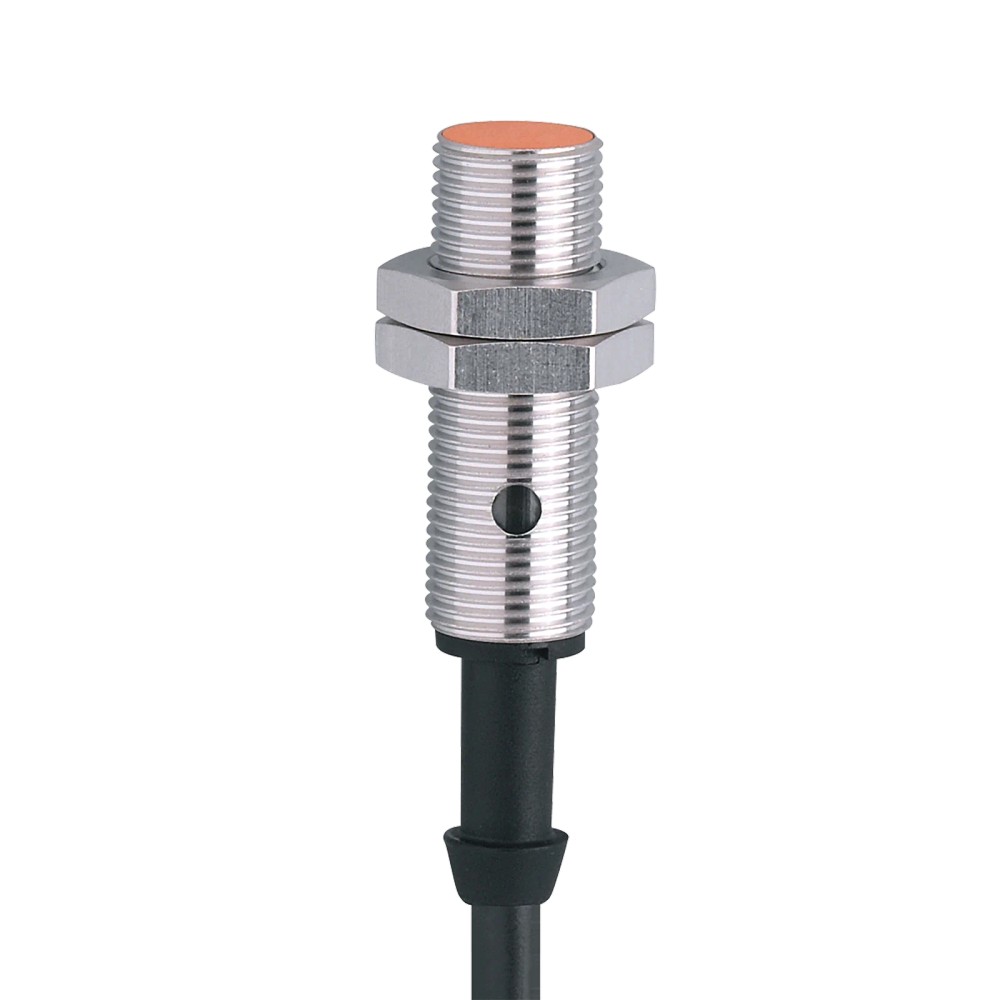

Imagem meramente ilustrativa

R$ 729,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IF5188
EAN: 4021179092494
NCM do produto: 85365090

Destaques do Produto Tipo de rosca M12 x 1...mais

Fechar menu

Saiba mais sobre: "IF5188 IFM - Sensor Indutivo IFM Automação Industrial M12 PNP 2mm 1500Hz"

Destaques do Produto

Tipo de rosca

M12 x 1

Alcance de detecção

2 mm

Saída

PNP

Frequência

1500 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IF5188 M12 PNP 2mm 1500Hz

O IF5188 é um sensor indutivo M12 projetado para detecção sem contato de objetos metálicos em aplicações industriais. Possui saída PNP normalmente aberto, alcance de 2 mm e montagem embutida. Sua alta frequência de comutação de 1500 Hz e grau de proteção IP 67 garantem eficiência e durabilidade em ambientes exigentes.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	IF5188
Alcance	2 mm
Montagem	Embutida
Saída	PNP
Frequência	1500 Hz
Grau de Proteção	IP 67
Tensão	10...36 V DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação de máquinas operatrizes para monitoramento de posição
Linhas de contagem de peças metálicas de alta velocidade
Aplicações onde o sensor deve ser montado embutido em estruturas metálicas

⚠ Considere outro se precisa de:

Detecção de materiais não metálicos (plásticos, madeira, vidro)
Aplicações que exigem distância de detecção superior a 2 mm
Ambientes com temperaturas operacionais acima de 80 °C

APLICAÇÕES E USO

Monitoramento de fim de curso em cilindros pneumáticos
Contagem de peças metálicas em esteiras
Posicionamento de ferramentas em máquinas operatrizes

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IF5188 M12 PNP 2mm 1500Hz, verifique estes pontos:

Alta Frequência

Se o seu processo exige contagem ou detecção acima de 500 Hz, a frequência de 1500 Hz deste modelo é indicada.

Montagem embutida

Utilize este sensor se o projeto exige que a face do dispositivo fique nivelada com a estrutura metálica de montagem.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão de operação	10...36 V DC	Faixa de alimentação permitida para operação contínua
Corrente de saída máx.	150 mA	Capacidade de carga da saída de comutação
Frequência de comutação	1500 Hz	Capacidade de resposta para contagem de alta velocidade

Dados Mecânicos
Designação da rosca	M12 x 1	Padrão de rosca para montagem mecânica
Material do invólucro	Latão revestido com bronze branco	Material externo resistente à corrosão
Comprimento	35 mm	Dimensão total do corpo do sensor

Condições Ambientais
Temperatura ambiente	-25...80 °C	Limite de operação em condições ambientais
Grau de proteção	IP 67	Nível de vedação contra sólidos e líquidos

COMPATIBILIDADE

Comunicação

• DC de 3 fios

Conexões

Elétrica Cabo PVC, 2 m

Processo Rosca M12 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de peças de aço	✓	O sensor é otimizado para metais ferrosos (fator 1).
Detecção de alumínio	✓	É compatível, porém a distância de detecção será reduzida devido ao fator de correção (0,3).
Aplicações em alta temperatura (>80°C)	✗	Excede a especificação técnica de temperatura de operação.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IF5188 M12 PNP 2mm 1500Hz

Certifique-se de que a tensão de alimentação está desligada.
Rosqueie o sensor no local de montagem.
Utilize as duas porcas incluídas para fixar o sensor na posição desejada.
Conecte o cabo conforme o diagrama elétrico (Marrom: V+, Azul: V-, Preto: Carga).
Ligue a alimentação e verifique se o LED amarelo de status acende.
Posicione o objeto metálico a uma distância de até 1,6 mm para confirmar o chaveamento.

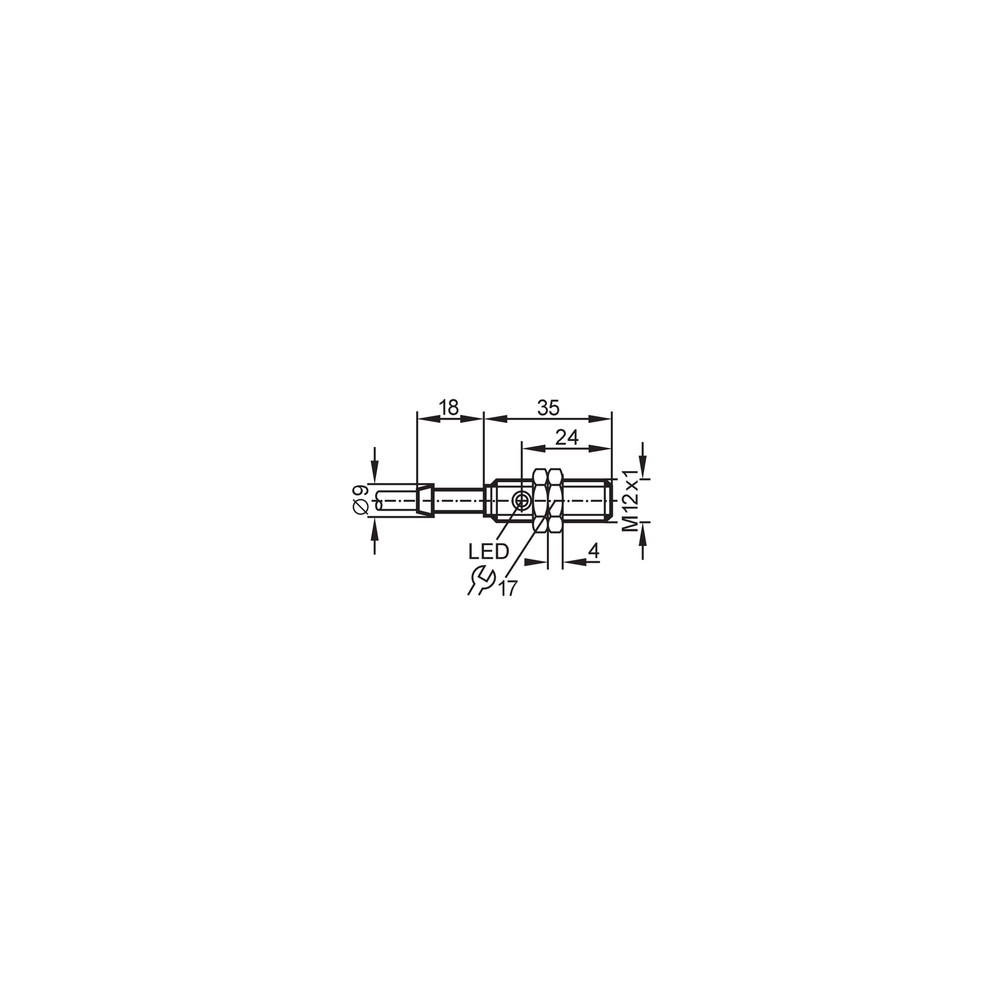

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O LED de status não acende ao energizar	Cabo rompido ou erro na polaridade	Testar a tensão entre o fio marrom (positivo) e azul (negativo) com multímetro
O sensor não comuta na presença da peça	Distância do alvo acima de 2 mm	Verificar se a distância entre o alvo e a face ativa está dentro de 0-1,6 mm
LED piscando constantemente	Sobrecarga ou curto-circuito na saída	Desconectar a carga da saída (fio preto) e verificar se o LED para de piscar
Falsos disparos ou sinal contínuo	Acúmulo de partículas metálicas na face	Limpar a face ativa do sensor para remover cavacos metálicos

DOCUMENTAÇÃO TÉCNICA

Datasheet IF5188 (Datasheet) Desenho Dimensional M12 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este sensor IF5188?

O IF5188 é um sensor indutivo compacto da IFM, projetado para a detecção sem contato de objetos metálicos em processos de automação industrial.

Qual a distância de detecção deste sensor?

O alcance nominal é de 2 mm, com uma distância de trabalho segura recomendada entre 0 e 1,6 mm para garantir a precisão da detecção.

Ele consegue detectar peças de plástico ou madeira?

Não, este sensor é do tipo indutivo, operando por campos eletromagnéticos, sendo eficaz apenas para materiais metálicos.

Existe alguma limitação de distância para o uso deste sensor?

Este sensor não é adequado para aplicações onde o alvo metálico precise estar a uma distância superior a 2 mm.

Como sei se o sensor está funcionando corretamente?

Se o LED de status não acende, verifique primeiro a alimentação de 10-36V DC e a continuidade do cabo.

O que fazer se o sensor não detectar a peça?

Se o sensor não comuta, verifique se o alvo metálico está dentro da faixa de 1,6 mm e se a face do sensor está limpa.

Por que escolher este modelo de 2mm em vez de um sensor com maior alcance?

Este modelo é ideal para detecção de alta velocidade (até 1500 Hz), enquanto modelos de alcance maior costumam ter frequências mais baixas.

Devo comprar este sensor ou um kit com conector?

Este sensor é uma unidade pronta para instalação com cabo integrado, sendo geralmente utilizado como peça de reposição ou em novos projetos de automação.

Como é feita a instalação física do sensor?

A instalação exige apenas o rosqueamento no suporte adequado, utilizando as duas porcas fornecidas para garantir o aperto mecânico.

Como funciona a garantia e o fornecimento deste produto?

Este item é faturado diretamente pelo fabricante IFM, garantindo a procedência e o suporte técnico oficial.

GLOSSÁRIO TÉCNICO

Sensor Indutivo

Dispositivo que detecta objetos metálicos através de um campo magnético oscilante (Ref.: Tipo de produto).

Montagem Embutida

Instalação onde o sensor pode ser inserido nivelado na superfície metálica de montagem sem interferir no campo de detecção (Ref.: Tipo de montagem).

PNP

Tipo de saída de comutação que fornece tensão positiva (V+) ao ativar (Ref.: Tipo de saída).

Histerese

Diferença entre a distância de detecção e a distância de desatuação do sensor, garantindo estabilidade (Ref.: Histerese: 3...15 % de Sr).

IP 67

Grau de proteção que assegura estanqueidade contra poeira e imersão temporária em água (Ref.: Grau de proteção).
