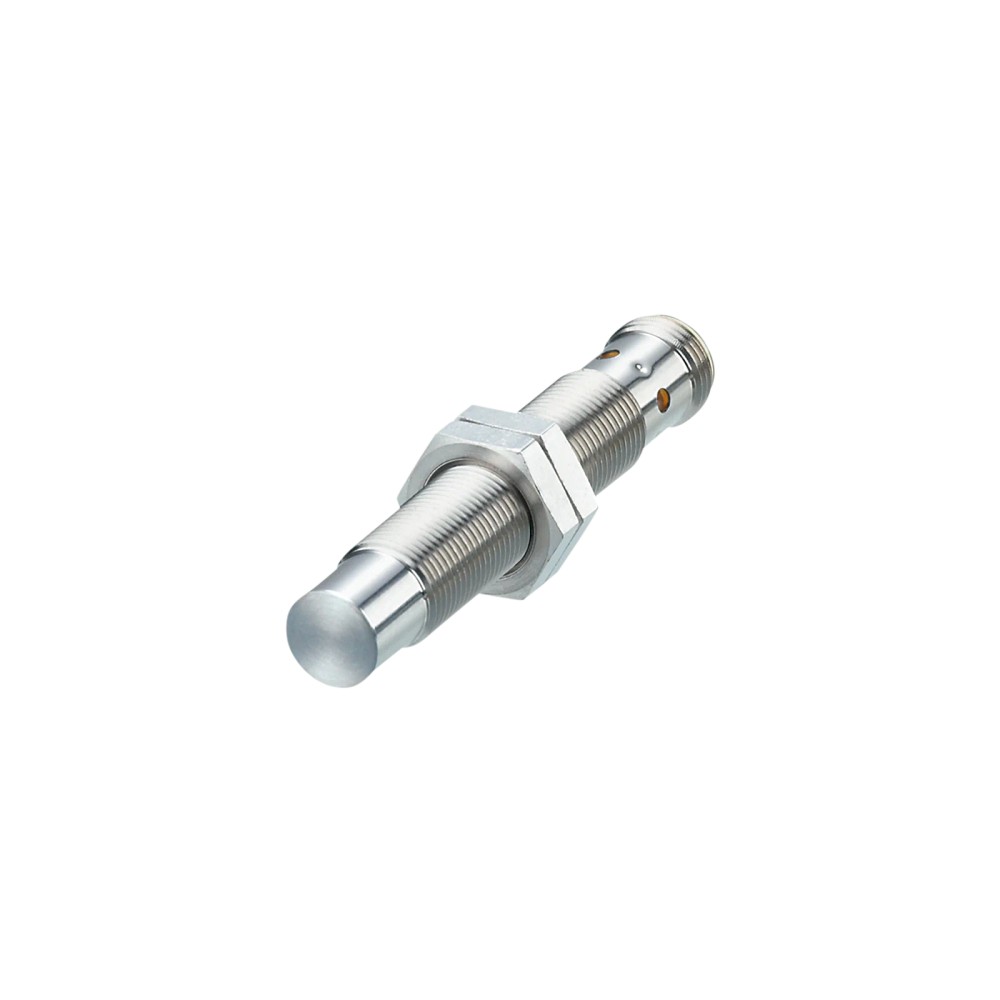

Imagem meramente ilustrativa
Imagem meramente ilustrativa

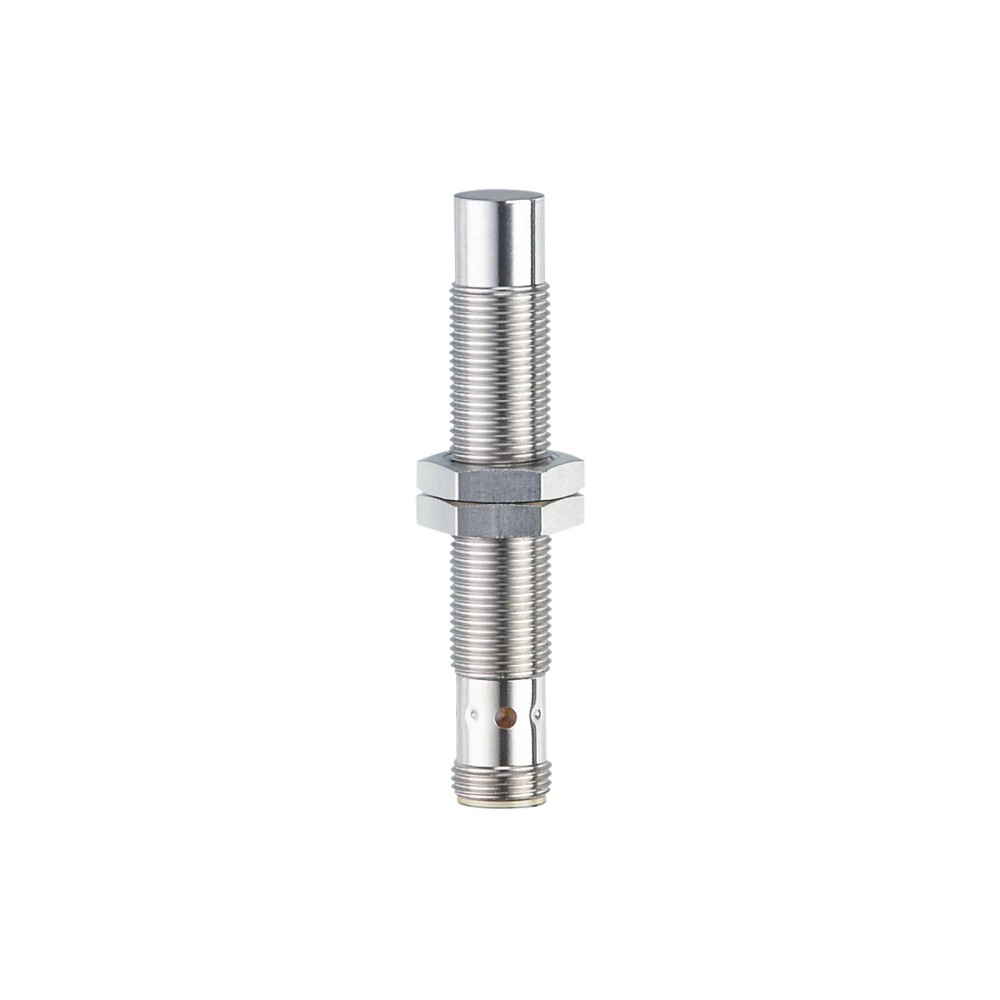

Imagem meramente ilustrativa

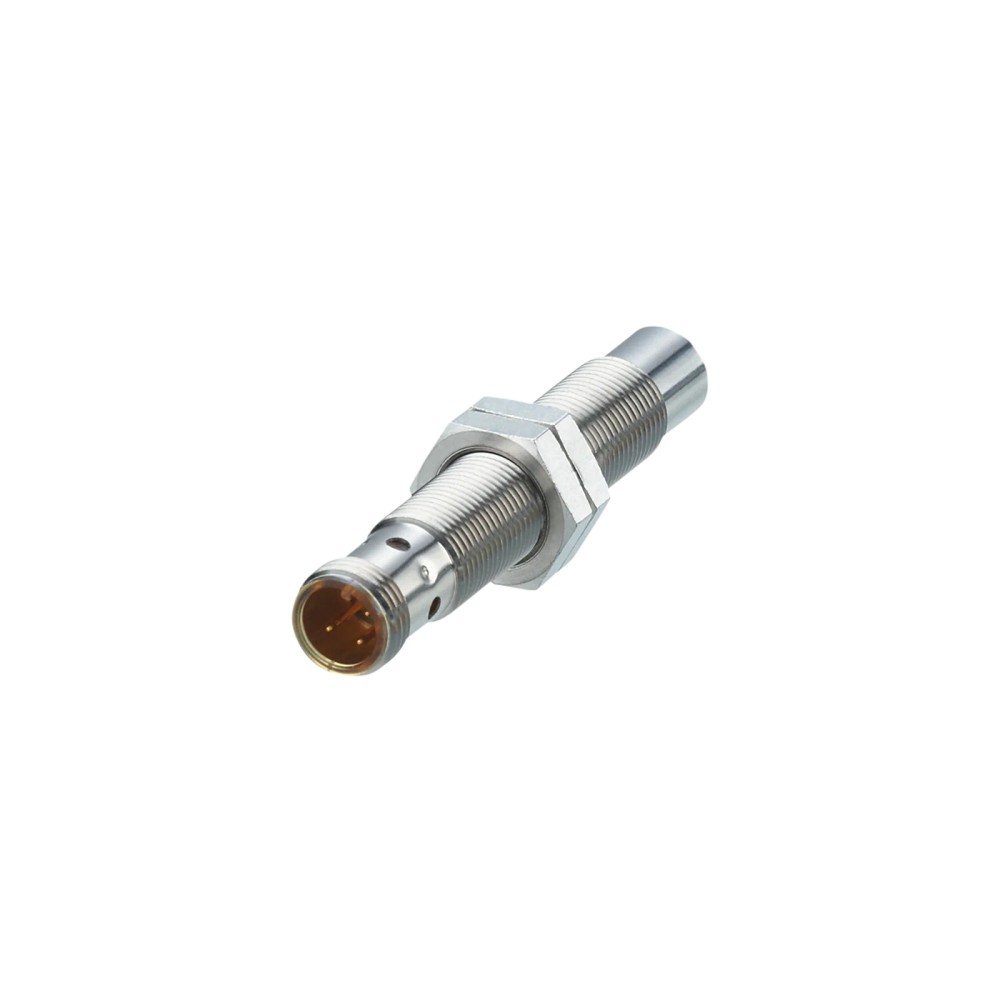

Imagem meramente ilustrativa
- Referência do fabricante: IF505A
- EAN: 4021179265782
- NCM do produto: 85365090
Destaques do Produto
Tipo de Saída
PNP...mais
Saiba mais sobre: "IF505A IFM - Sensor Indutivo Totalmente Metálico IFM Áreas Explosivas M12 PNP 6mm"
Destaques do Produto
Tipo de Saída
PNP
Distância de Detecção
6 mm
Conexão
M12
Montagem
Não embutido
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o IF505A IFM - Sensor Indutivo Totalmente Metálico IFM Áreas Explosivas M12 PNP 6mm
O IF505A é um sensor indutivo de alta robustez, projetado com invólucro em aço inoxidável 316L para operar em ambientes industriais exigentes e áreas potencialmente explosivas. Ele oferece uma distância de detecção de 6 mm em montagem não embutida e uma saída PNP com configuração normalmente aberta. Sua construção metálica e grau de proteção IP69K garantem confiabilidade sob condições de lavagem e impacto.
PRINCIPAIS ESPECIFICAÇÕES
| Alcance | 6 mm |
| Saída | PNP, NA |
| Tipo de Montagem | Não embutido |
| Invólucro | Aço Inoxidável 316L |
| Conexão | M12 |
| Grau de Proteção | IP 67 / 68 / 69K |
| Temperatura | -40...60 °C |
| Frequência | 500 Hz |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Aplicações industriais em atmosferas potencialmente explosivas (Zona 2 e 22)
- Ambientes de processamento exigentes com limpeza frequente (IP69K)
- Linhas de montagem que exigem alta resistência mecânica e contra impactos
⚠ Considere outro se precisa de:
- Instalações que exigem montagem embutida (flush) devido à construção não embutida
- Ambientes com temperaturas operacionais fora da faixa de -40 a 60 °C
- Aplicações que exigem detecção de materiais não metálicos
APLICAÇÕES E USO
- Detecção de fim de curso ou posicionamento em máquinas operando em Zonas Ex (2/22)
- Linhas de envase e processamento de alimentos com limpeza de alta pressão
- Monitoramento de componentes móveis em ambientes sujeitos a respingos de óleo ou refrigerantes
COMO ESCOLHER
Antes de comprar o IF505A IFM - Sensor Indutivo Totalmente Metálico IFM Áreas Explosivas M12 PNP 6mm, verifique estes pontos:
Quando escolher
Selecione o IF505A para aplicações industriais que exigem conformidade ATEX, alta resistência mecânica contra impactos e proteção contra lavagens de alta pressão.
Quando evitar
Evite este modelo se a aplicação exigir montagem embutida (o sensor requer espaço livre ao redor da face ativa) ou se o ambiente de temperatura exceder 60 °C.
ESPECIFICAÇÕES TÉCNICAS
| Detecção | ||
|---|---|---|
| Tipo de sensor | Indutivo | Princípio de detecção baseado em campos eletromagnéticos |
| Alcance de detecção | 6 mm | Distância nominal de detecção (não embutido) |
| Dados elétricos | ||
|---|---|---|
| Tensão de operação | 10...30 V DC | Faixa de alimentação admissível |
| Saída de comutação | PNP | Tipo de sinal de saída |
| Frequência de comutação | 500 Hz | Velocidade máxima de operação |
| Dados mecânicos | ||
|---|---|---|
| Material | Aço inoxidável 316L | Invólucro metálico de alta resistência |

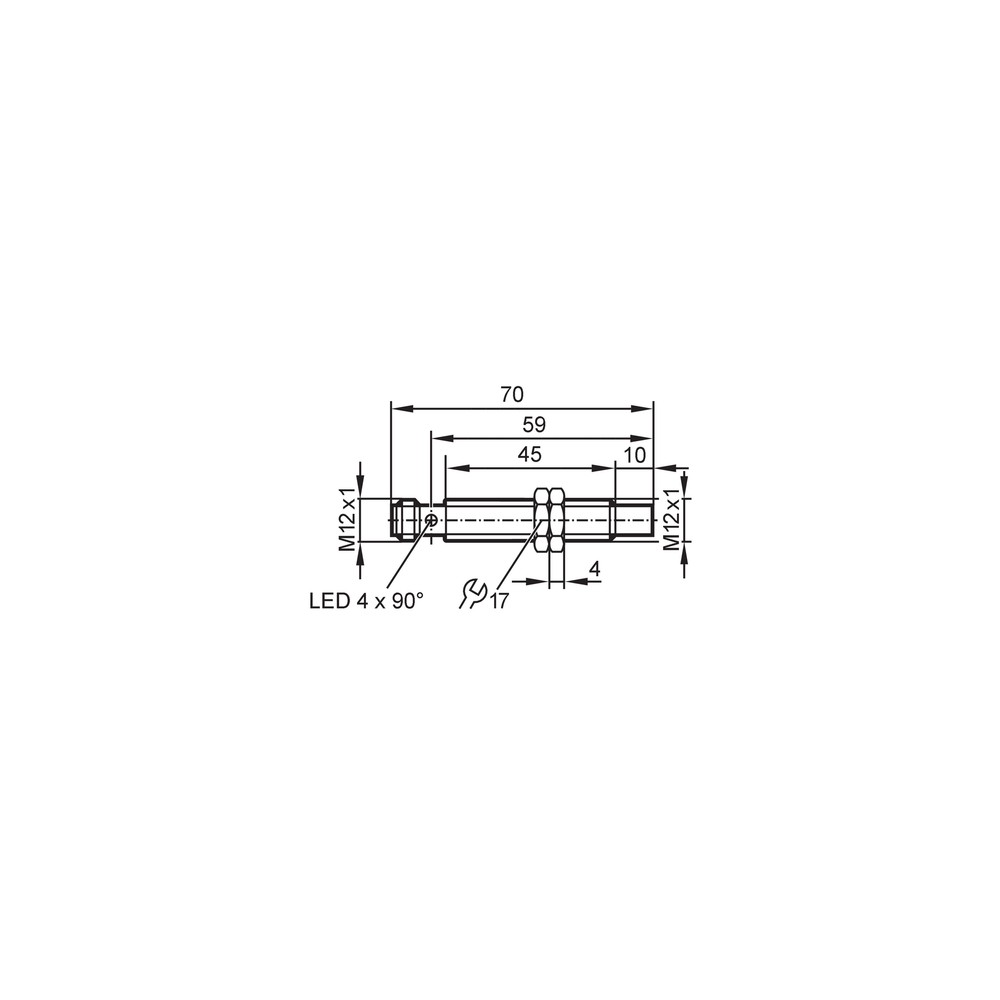

| Dimensões | M12 x 1 / L = 70 mm | Geometria do invólucro |
| Grau de proteção | IP 67 / 68 / 69K | Classificação contra entrada de sólidos e líquidos |
| Condições ambientais | ||
|---|---|---|
| Temperatura ambiente | -40...60 °C | Faixa de operação térmica |
| Certificações | ATEX, IECEx | Normas para áreas explosivas |
COMPATIBILIDADE
Comunicação
• Sinal discreto (Digital)
Conexões
Elétrica
Conector M12, codificação A, 3 fios
Processo
Rosca M12 x 1
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Ambientes com lavagem de alta pressão | ✓ | Possui grau de proteção IP69K e invólucro todo em metal. |
| Uso em atmosferas explosivas | ✓ | Certificado ATEX e IECEx para uso em Zona 2 e 22. |
| Montagem embutida em metal | ✗ | O sensor é do tipo não embutido; a instalação embutida causará detecções falsas. |
INSTALAÇÃO
Como instalar o IF505A IFM - Sensor Indutivo Totalmente Metálico IFM Áreas Explosivas M12 PNP 6mm
- Limpe a rosca de fixação para garantir um ajuste seguro.
- Insira o sensor na base de montagem adequada para modelos não embutidos.
- Rosqueie as porcas de fixação até garantir estabilidade mecânica (torque máximo 15 Nm).
- Verifique se a face ativa está livre de obstruções metálicas, respeitando a distância de detecção.
- Conecte o cabo M12, garantindo que o conector esteja firme e vedado.
- Aplique tensão (10-30V DC) e verifique o acendimento do LED de status durante a detecção.
ACESSÓRIOS
- 2 porcas de fixação
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Saída não comuta | Curto-circuito na carga ou fiação | Verifique a continuidade dos cabos e a carga conectada |
| Distância de detecção reduzida | Impacto mecânico na face ativa | Inspecione a face ativa quanto a deformações ou riscos profundos |
| Sensor inoperante | Inversão de polaridade | Confirme a pinagem do conector M12 de acordo com o esquema |
| Detecção falsa ou falha de detecção | Instalação embutida inadequada | Confirme se o sensor não está cercado por metal além da distância permitida |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o sensor IF505A e onde ele é utilizado?
O IF505A é um sensor indutivo totalmente metálico projetado especificamente para detectar a presença de objetos metálicos sem contato, sendo certificado para uso em áreas potencialmente explosivas (ATEX e IECEx).
O que vem na embalagem além do sensor?
Ele acompanha duas porcas de fixação metálicas para montagem no processo.
Este sensor pode ser montado embutido em metal?
Este sensor não é adequado para montagem embutida, sendo classificado como não embutido com alcance de 6 mm.
Ele detecta objetos não metálicos?
Não, este modelo é otimizado para detecção de metais e não funcionará para detectar objetos não metálicos como plásticos, líquidos ou madeira.
O que significa quando o LED de status não acende?
A ausência de sinal no LED amarelo de status geralmente indica falta de alimentação ou rompimento no cabo de conexão.
Por que o sensor está falhando intermitentemente?
O sintoma de detecção intermitente pode ser causado por vibração excessiva ou mau contato no conector M12; verifique o aperto das porcas e a integridade do cabo.
Por que escolher este modelo em vez de um sensor plástico comum?
Este sensor possui invólucro todo em metal (316L) e contatos banhados a ouro, tornando-o superior em durabilidade mecânica e resistência à corrosão em comparação a modelos com invólucro plástico padrão.
Posso usar este sensor com qualquer CLP?
Sim, ele é compatível com protocolos de automação padrão que operam em 10-30V DC e aceitam entradas PNP, mas não possui comunicação digital (IO-Link) integrada.
Quais cuidados devo tomar ao instalar?
A instalação requer alinhamento preciso respeitando a distância de trabalho de 0 a 4,9 mm para garantir a comutação correta.
Quem é o fabricante e qual a procedência?
A IFM ELECTRONIC LTDA. é a fabricante e responsável pela tecnologia deste componente, garantindo que o produto atenda às especificações técnicas listadas no datasheet oficial.
GLOSSÁRIO TÉCNICO
PNP
Configuração de saída que comuta o positivo (tensão de alimentação) na carga quando o sensor é acionado.
Montagem não embutida
Instalação onde a face ativa do sensor deve estar livre de metal ao redor para garantir o campo magnético correto (Ref.: alcance 6 mm).
ATEX
Diretiva europeia para equipamentos destinados a atmosferas explosivas (Ref.: BVS 20 ATEX E 055 X).
IP69K
Grau de proteção contra entrada de água sob alta pressão e alta temperatura.
Histerese
Diferença entre o ponto de comutação de ligar e desligar do sensor, garantindo estabilidade (Ref.: 1-20% de Sr).
