Sensor Indutivo IF503A IFM - Totalmente Metálico

Pré-visualizar: IF503A IFM - Sensor Indutivo Totalmente Metálico Áreas Explosivas M12 PNP 3mm

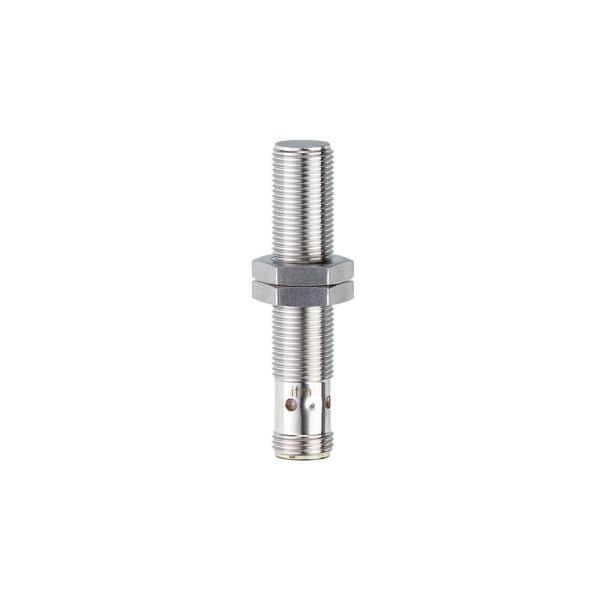

IF503A IFM - Sensor Indutivo Totalmente Metálico Áreas Explosivas M12 PNP 3mm

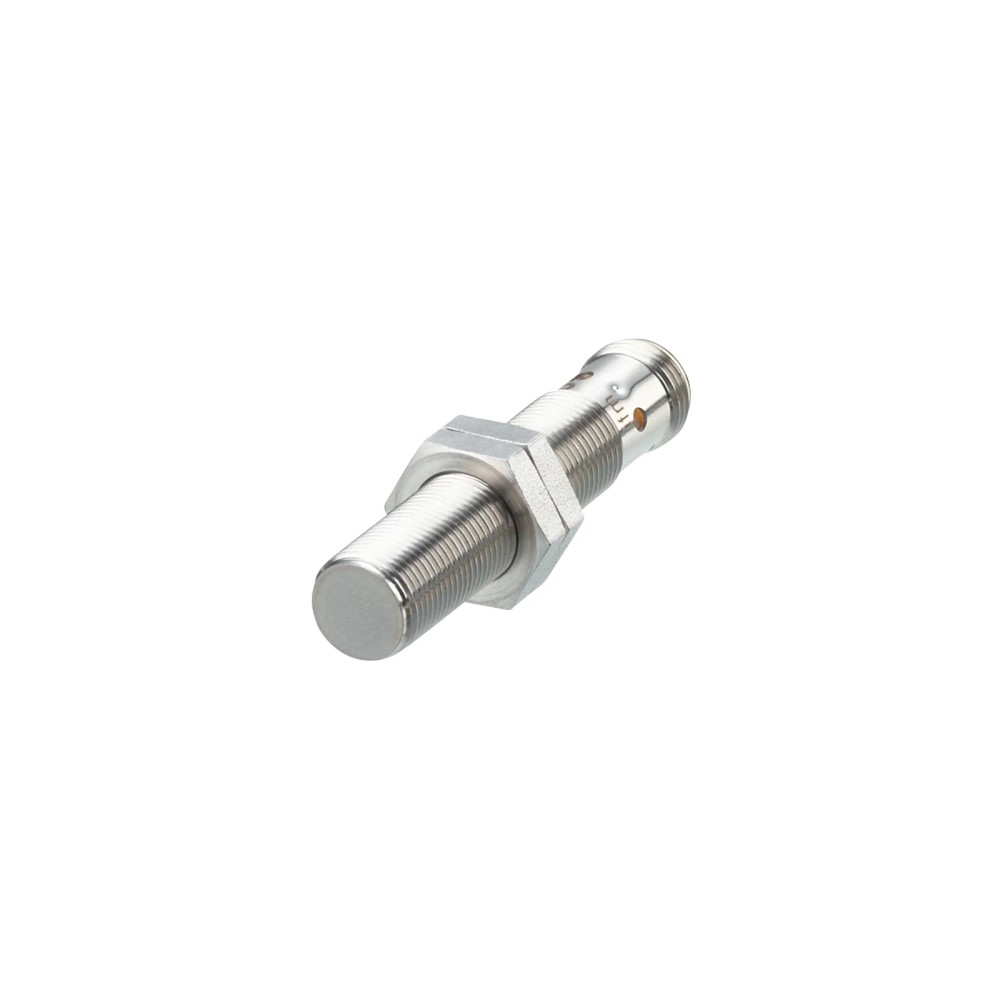

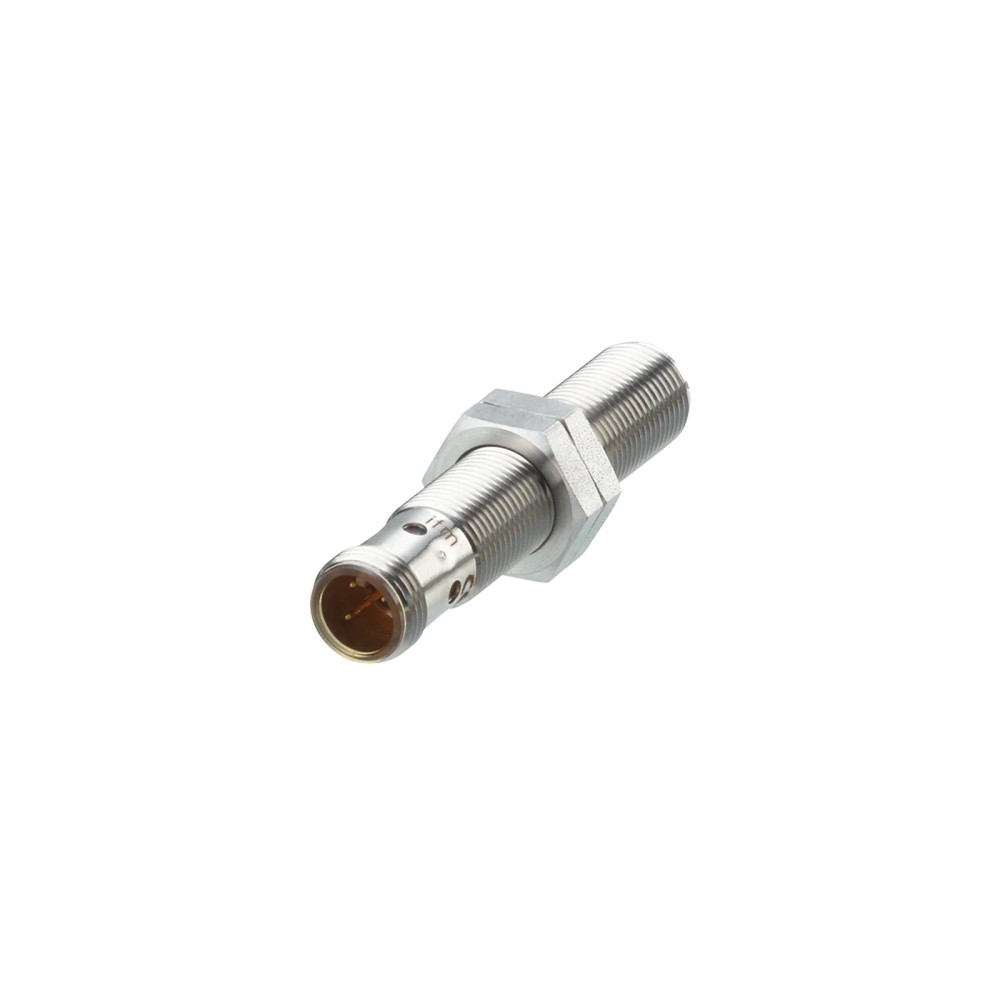

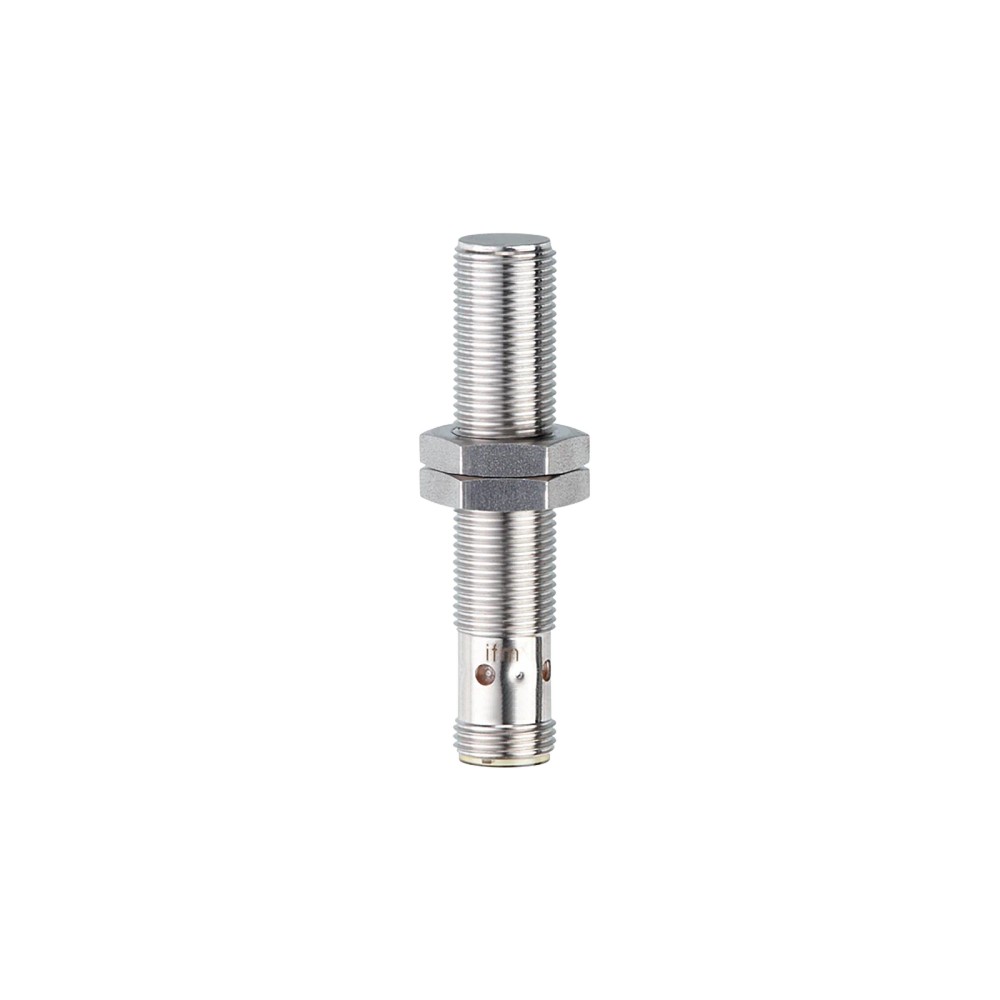

Imagem meramente ilustrativa

R$ 891,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IF503A
EAN: 4021179265768
NCM do produto: 85365090

Destaques do Produto Alcance 3 mm...mais

Fechar menu

Saiba mais sobre: "IF503A IFM - Sensor Indutivo Totalmente Metálico Áreas Explosivas M12 PNP 3mm"

Destaques do Produto

Alcance

3 mm

Tipo de saída

PNP normalmente aberta

Alimentação

10...30 V DC

Conexão elétrica

M12, codificação A, 3 contatos

Montagem

Embutida; rosca M12 x 1

Uso em área potencialmente explosiva

Identificação ATEX/IECEx indicada na ficha técnica

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IF503A IFM - Sensor Indutivo Totalmente Metálico Áreas Explosivas M12 PNP 3 mm

O IF503A é um sensor indutivo totalmente metálico para detectar objetos metálicos sem contato, destinado a aplicações em áreas potencialmente explosivas. Possui alcance de detecção de 3 mm, saída PNP normalmente aberta e conexão elétrica M12 de 3 contatos. Opera com alimentação de 10 a 30 V DC e tem invólucro roscado M12 x 1, com comprimento de 60 mm.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo totalmente metálico
Aplicação declarada	Áreas potencialmente explosivas
Alcance de detecção	3 mm; montagem embutida
Saída	PNP, normalmente aberta
Alimentação	10...30 V DC
Conexão elétrica	M12, codificação A, 3 contatos dourados
Frequência de comutação	100 Hz
Grau de proteção	IP 67 em áreas explosivas; fora dessas áreas, IP 65, IP 67, IP 68 e IP 69K
Temperatura ambiente	-40...60 °C
Dimensões e massa	M12 x 1; comprimento 60 mm; 54 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em instalações que exijam sensor indutivo com alcance nominal de 3 mm e montagem embutida.
Aplicações potencialmente explosivas cuja classificação e condições de instalação correspondam à identificação II 3G Ex ec IIC T6 Gc / II 3D Ex tc IIIC T85°C Dc e às aprovações indicadas pelo fabricante.
Circuitos de comando em corrente contínua que aceitem saída PNP normalmente aberta, alimentação de 10...30 V DC e corrente contínua máxima de saída de 100 mA.

⚠ Considere outro se precisa de:

Não selecionar para uma aplicação que exija alcance de detecção superior a 3 mm sem verificar outro modelo.
Não ligar a uma entrada que exija saída NPN ou contato normalmente fechado; a ficha especifica PNP normalmente aberta.
Não exceder 100 mA de corrente contínua na saída nem a faixa de alimentação de 10...30 V DC.
Não presumir que as classificações IP 65, IP 68 ou IP 69K se aplicam em áreas explosivas; a ficha especifica IP 67 para uso nessas áreas. Confirmar as condições aplicáveis no datasheet.

APLICAÇÕES E USO

Uso explicitamente indicado pelo fabricante: detecção indutiva em aplicações potencialmente explosivas, respeitando as aprovações e a identificação Ex do modelo, a faixa ambiente de -40...60 °C e o grau IP 67 aplicável nessas áreas.
Possibilidade de aplicação inferida a partir das características: detecção de presença ou posição de alvos metálicos em máquinas e equipamentos, quando a distância de trabalho, o tipo de saída PNP, a frequência de comutação de 100 Hz e as condições ambientais forem compatíveis com o projeto.
Para alvos de aço inoxidável, alumínio, latão ou cobre, considerar os fatores de correção informados; o alcance efetivo pode diferir conforme o material. A ficha indica fatores de 0,6 para aço inoxidável, 0,6 para alumínio, 0,7 para latão e 0,3 para cobre, tomando aço como 1.
A resistência à pressão de 100 bar é indicada com observação de aplicação na face ativa. Confirmar no datasheet a instalação e as condições de pressão antes de especificar; não interpretar esse valor como classificação geral do corpo.

COMO ESCOLHER

Antes de comprar o IF503A IFM - Sensor Indutivo Totalmente Metálico Áreas Explosivas M12 PNP 3 mm, verifique estes pontos:

Escolha o IF503A quando

A aplicação exigir detecção indutiva embutida, alcance nominal de 3 mm, saída PNP normalmente aberta, alimentação de 10...30 V DC e formato roscado M12 x 1. Para áreas potencialmente explosivas, confira a classificação da área e compare-a com a identificação e as aprovações do produto.

Avalie outro modelo quando

O circuito exigir saída NPN ou normalmente fechada, o alvo precisar ser detectado além do alcance especificado, ou a aplicação demandar alimentação, frequência de comutação ou capacidade de saída diferentes. A ficha deste produto informa 100 Hz e corrente máxima constante de saída de 100 mA.

Confirme antes da substituição

Verifique o tipo da saída, a tensão disponível, a configuração dos pinos e o espaço de montagem. A compatibilidade mecânica da rosca M12 não garante compatibilidade elétrica com o controlador.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	IF503A	Referência do sensor.
Marca	ifm electronic	Fabricante indicado na ficha.
Tipo de produto	Sensor indutivo totalmente metálico	Tecnologia e construção declaradas.
Aplicação	Para aplicações em áreas potencialmente explosivas	Validar a classificação da área e as condições de instalação.
Aprovações	BVS 20 ATEX E 055 X; IECEx BVS 20.0042 X	Aprovações informadas pelo fabricante; consultar o certificado e o datasheet para condições de uso.
Identificação ATEX	II 3G Ex ec IIC T6 Gc / II 3D Ex tc IIIC T85°C Dc	Identificação de equipamento indicada na ficha.
Classe de proteção elétrica	III	Classe declarada pelo fabricante.

Dados elétricos e alimentação
Tipo de corrente	DC	Alimentação em corrente contínua.
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 20 mA	Consumo indicado na ficha.
Proteção contra sobrecarga	Sim	Proteção declarada para a saída.
Proteção contra curto-circuitos	Sim	Proteção declarada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção declarada para a ligação elétrica.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo informado para a saída de comutação.

Saída e comutação
Função elétrica	PNP	Tipo de saída indicado na ficha.
Configuração de saída	Normalmente aberta	Estado funcional da saída especificado.
Frequência de comutação DC	100 Hz	Frequência máxima de comutação indicada.
Corrente contínua máxima da saída DC	100 mA	Limite de corrente especificado para a saída.

Detecção e desvios
Alcance de detecção	3 mm	Alcance nominal informado.
Distância real de comutação Sr	3 ± 10 % mm	Tolerância indicada para a distância real de comutação.
Distância de trabalho	0...2,43 mm	Faixa de trabalho indicada na ficha.
Montagem	Embutida	Configuração de instalação declarada.
Histerese	1...20 % de Sr	Faixa relativa à distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação informada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,6; latão: 0,7; alumínio: 0,6; cobre: 0,3	Fatores indicados para os materiais listados; considerar ao avaliar o alcance efetivo.
Alcance aumentado	Sim	Característica declarada pelo fabricante, sem outro valor de alcance além dos 3 mm especificados.

Conexões elétricas
Conector	1 x M12, codificação A, 3 contatos dourados	Tipo e configuração do conector indicados na ficha.
Número de fios	3	Quantidade de fios indicada nas características do anúncio.

Condições ambientais e proteção
Temperatura ambiente	-40...60 °C	Faixa de operação indicada.
Grau de proteção em área explosiva	IP 67	Classificação especificada para uso em áreas explosivas.
Graus de proteção fora de áreas explosivas	IP 65, IP 67, IP 68, IP 69K	Classificações indicadas pela ficha para uso fora de áreas explosivas.
Resistência à pressão	100 bar / 10 MPa	Valor declarado; a observação da ficha restringe a resistência à face ativa.
Força de impacto	EN 60068-2-75 Ehc 1 J	Ensaio de impacto especificado.
Resistência a choques	EN 60068-2-27 Ea 100 g, 11 ms, meio seno; 3 choques em cada direção dos 3 eixos	Condição de ensaio informada.
Resistência duradoura ao choque	EN 60068-2-27 Ea 40 g, 6 ms; 4000 choques em cada direção dos 3 eixos	Condição de ensaio de choque duradouro informada.
Estabilidade de vibração	EN 60068-2-6 Fc 20 g (10...3000 Hz); 50 ciclos de frequência, 1 oitava/minuto, em 3 eixos	Condição de ensaio de vibração indicada.
Alteração rápida da temperatura	EN 60068-2-14 Na; TA = -40 °C, TB = 85 °C, t1 = 30 min, t2 = 10 s, 50 ciclos	Condição de ensaio de variação térmica indicada.
Teste de névoa salina	EN 60068-2-52 Kb, severidade 5, 4 ciclos de testes	Condição de ensaio indicada.
Compatibilidade eletromagnética	EN 61000-4-2 ESD 4 kV CD / 8 kV AD; EN 61000-4-3 HF irradiado 10 V/m; EN 61000-4-4 Burst 2 kV; EN 61000-4-6 AF com fio 10 V; EN 55011 classe B	Normas e níveis de ensaio reproduzidos conforme os dados fornecidos.

Dados mecânicos e materiais
Designação da rosca	M12 x 1	Rosca externa do corpo.
Comprimento	60 mm	Dimensão longitudinal informada.
Material do invólucro	Aço inoxidável 1.4404 / 316L	Material declarado para o invólucro.
Material da janela dos LEDs	PEI	Material declarado para a janela dos LEDs.
Material das porcas de fixação	Aço inoxidável	Material indicado para as porcas incluídas.
Torque máximo de aperto	15 Nm	Limite de torque informado para fixação.
Peso	54 g	Massa indicada no conjunto de atributos do produto.
Invólucro todo em metal	Sim	Característica construtiva declarada.

Indicadores e conteúdo da embalagem
Indicador de estado de comutação	4 LEDs amarelos, dispostos a cada 90°	Indicação visual especificada.
Material incluído	2 porcas de fixação	Acessórios listados como incluídos.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
MTTF	1258 anos	Valor informado na ficha; não representa garantia ou vida útil assegurada.
Software embarcado	Não	A ficha informa que não há software embarcado incluído.

COMPATIBILIDADE

Comunicação

• Sensor de comutação discreto; a ficha não informa protocolo de comunicação digital.

Conexões

Elétrica Conector M12, codificação A, 3 contatos dourados. Saída PNP normalmente aberta; alimentação de 10...30 V DC. Corrente contínua máxima da saída: 100 mA. Confirmar a pinagem no datasheet antes de conectar; a ficha fornecida não detalha a atribuição dos pinos.

Processo Não possui conexão de processo para fluido. Montagem mecânica por corpo roscado M12 x 1, instalação embutida; comprimento de 60 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador ou módulo compatível com sensor PNP normalmente aberto, alimentação de 10...30 V DC e carga dentro do limite especificado.	✓	Corresponde ao tipo de saída e à faixa elétrica indicados na ficha; confirmar também a pinagem do conector M12.
Entrada que exige sinal NPN ou normalmente fechado.	✗	A ficha especifica saída PNP normalmente aberta.
Aplicação com requisito de corrente contínua de saída acima de 100 mA.	✗	A corrente contínua máxima indicada para a saída é 100 mA.
Montagem em rosca M12 x 1 com instalação embutida e espaço disponível para corpo de 60 mm.	✓	As dimensões e o tipo de montagem correspondem aos dados mecânicos informados.
Área potencialmente explosiva cuja classificação corresponda à identificação Ex indicada e cuja instalação respeite as aprovações do fabricante.	✓	A ficha declara aplicação em áreas potencialmente explosivas e identifica II 3G Ex ec IIC T6 Gc / II 3D Ex tc IIIC T85°C Dc; validar a adequação à instalação específica.
Aplicação que exige detecção a distância superior a 3 mm.	✗	O alcance de detecção especificado é 3 mm; não há evidência de alcance maior para este modelo.

INSTALAÇÃO

Como instalar o IF503A IFM - Sensor Indutivo Totalmente Metálico Áreas Explosivas M12 PNP 3 mm

Confirme que o tipo de saída PNP normalmente aberta e a alimentação de 10...30 V DC são compatíveis com o circuito de entrada.
Verifique a classificação da área e as condições de instalação com as aprovações e a identificação Ex indicadas no datasheet.
Prepare a montagem roscada M12 x 1 para instalação embutida e confira o espaço disponível para o comprimento de 60 mm.
Instale o sensor sem ultrapassar o torque máximo de aperto de 15 Nm.
Conecte o conector M12 de codificação A e 3 contatos conforme a pinagem do datasheet; não deduza a atribuição dos pinos apenas pela quantidade de contatos.
Após energizar, valide o chaveamento com o alvo metálico na distância de trabalho e observe os LEDs de estado.

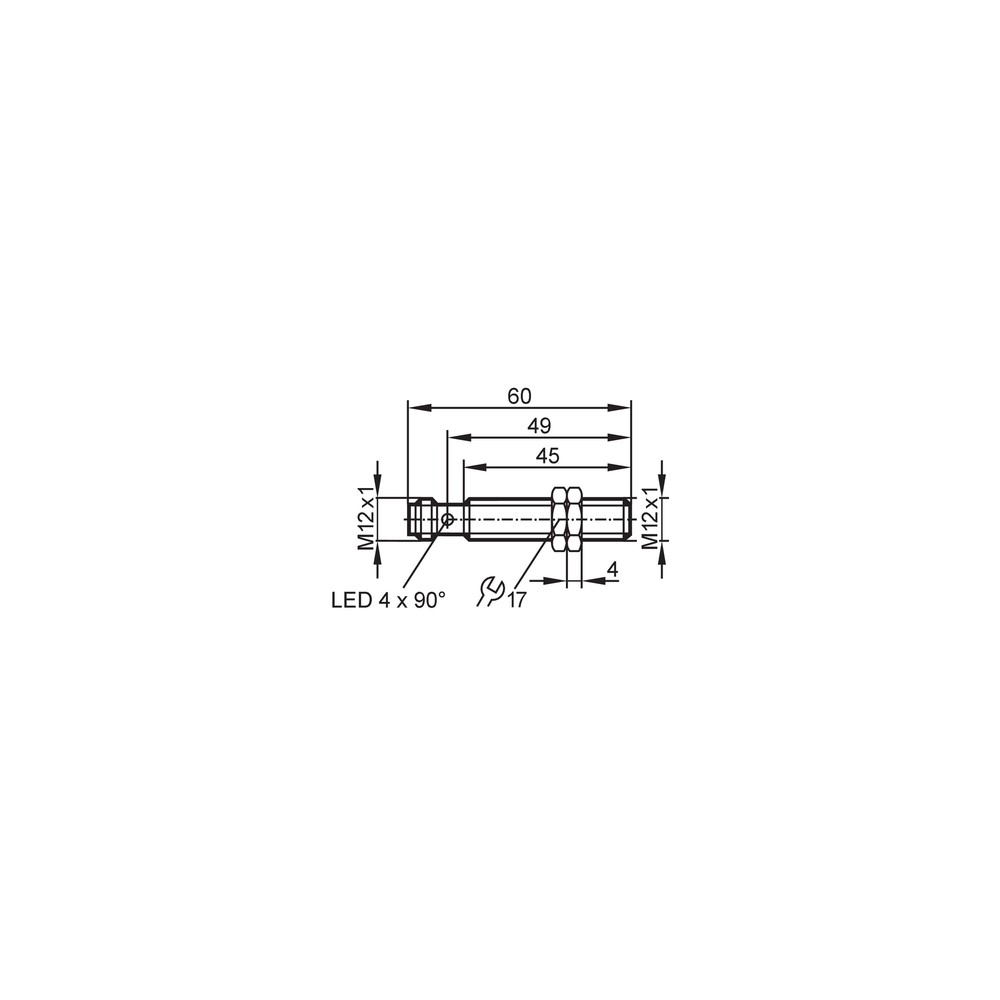

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação em aço inoxidável

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não muda de estado quando o alvo se aproxima.	Alimentação fora da faixa, ligação incorreta, entrada incompatível com PNP normalmente aberta ou alvo fora da distância de trabalho.	Meça a alimentação nos terminais, confirme a pinagem pelo datasheet e teste a comutação com alvo metálico dentro da distância de trabalho.
O sensor comuta de forma instável ou a uma distância menor que a esperada.	Material do alvo com fator de correção inferior ao aço, distância de montagem inadequada ou interferência de instalação.	Compare o material do alvo com os fatores de correção da ficha e verifique montagem e distância em relação ao desenho e ao datasheet.
O sensor não acende os indicadores após a instalação.	Ausência de alimentação, polaridade invertida ou conexão M12 com pinagem incompatível.	Verifique a tensão de 10...30 V DC, a polaridade e a atribuição dos contatos conforme o esquema oficial.
A saída desarma ou não opera com a carga conectada.	Corrente da carga acima do limite de 100 mA, curto-circuito ou incompatibilidade elétrica com a entrada.	Desconecte a carga e confira a corrente e o tipo de entrada; confirme que a saída requerida é PNP e que a corrente não ultrapassa 100 mA.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IF503A em português (Datasheet) Desenho em escala IF503A (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IF503A e para que tipo de aplicação ele foi especificado?

É um sensor indutivo totalmente metálico para detecção de objetos metálicos sem contato. A ficha o indica para aplicações potencialmente explosivas, sujeitas às aprovações e condições de instalação do fabricante.

O que acompanha o sensor?

A ficha lista duas porcas de fixação em aço inoxidável e uma peça por embalagem. Não há outros acessórios informados como incluídos.

Posso usar este sensor com uma entrada NPN ou normalmente fechada?

Não, a saída especificada é PNP normalmente aberta. Use uma entrada compatível ou selecione uma versão cuja saída corresponda aos requisitos do circuito.

Ele serve para detectar alvos de cobre ou alumínio a 3 mm?

A ficha fornece fatores de correção de 0,3 para cobre e 0,6 para alumínio, tomando o aço como 1. Portanto, não assuma que esses materiais serão detectados no mesmo alcance nominal; consulte o datasheet e valide a distância na aplicação.

O sensor não está comutando; o que verifico antes de trocar?

Confira primeiro a alimentação de 10...30 V DC, a pinagem M12 e a compatibilidade da entrada com saída PNP normalmente aberta. Em seguida, teste um alvo metálico dentro da distância de trabalho indicada.

O LED acende, mas o controlador não reconhece o sinal. Qual pode ser a causa?

Uma causa possível é incompatibilidade entre a saída PNP e o tipo de entrada do controlador ou erro de ligação. Verifique a configuração elétrica da entrada, a pinagem no datasheet e a corrente exigida pela carga.

Escolho este modelo ou um sensor com alcance maior?

Escolha o IF503A se o alcance nominal de 3 mm, a montagem embutida e a saída PNP atenderem ao projeto. Se a distância necessária superar esse alcance, selecione outro modelo após conferir suas especificações; não há indicação de uma alternativa específica na ficha.

Este modelo é uma opção adequada para qualquer área explosiva?

Não é possível concluir isso sem comparar a classificação da área com a identificação II 3G Ex ec IIC T6 Gc / II 3D Ex tc IIIC T85°C Dc e as aprovações BVS 20 ATEX E 055 X e IECEx BVS 20.0042 X. Confirme também as condições de instalação no certificado e no datasheet.

Como devo apertar e instalar o sensor?

Instale-o na configuração embutida e não ultrapasse o torque máximo de 15 Nm. Use o desenho dimensional e o datasheet para confirmar a montagem e a pinagem elétrica.

A conexão M12 garante que ele funciona com qualquer cabo ou controlador M12?

Não. M12 descreve a conexão mecânica, mas não garante compatibilidade elétrica nem correspondência da pinagem. Confirme codificação, contatos, alimentação e tipo de entrada do dispositivo conectado.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos metálicos por princípio indutivo, sem contato mecânico direto com o alvo (Ref.: tipo de sensor: indutivo).

PNP normalmente aberto

Configuração de saída em que o sensor fornece sinal PNP e a saída é normalmente aberta (Ref.: função elétrica PNP; configuração de saída normalmente aberta).

Montagem embutida

Forma de instalação especificada para o sensor, a considerar no posicionamento e na integração mecânica (Ref.: montagem embutida).

Distância real de comutação usada na ficha como referência para tolerância e histerese (Ref.: distância real de comutação Sr: 3 ± 10 % mm).

Identificação Ex

Marcação que informa a classificação do equipamento para atmosferas potencialmente explosivas e deve ser comparada aos requisitos da área (Ref.: II 3G Ex ec IIC T6 Gc / II 3D Ex tc IIIC T85°C Dc).
