Sensor Indutivo IF0312 ifm M12

Pré-visualizar: IF0312 IFM - Sensor Indutivo ifm Automação Industrial M12 7mm NA IP67

IF0312 IFM - Sensor Indutivo ifm Automação Industrial M12 7mm NA IP67

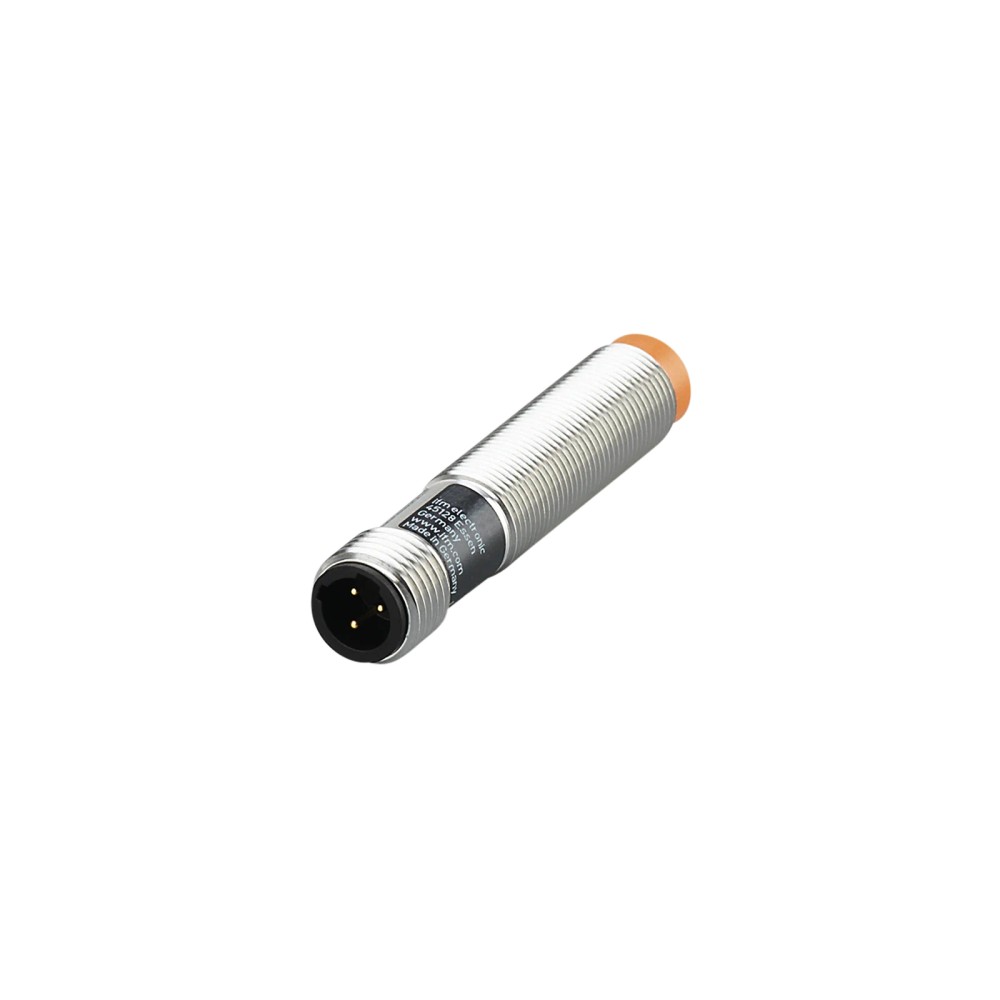

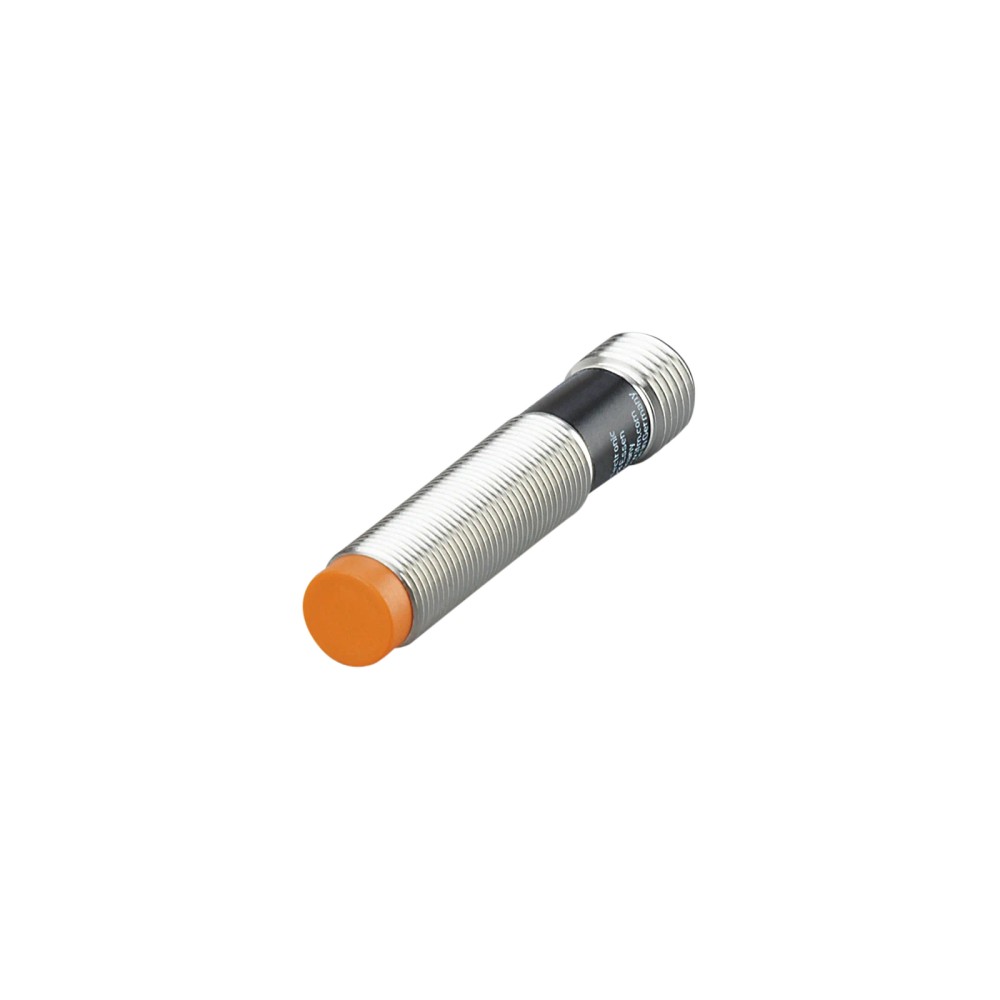

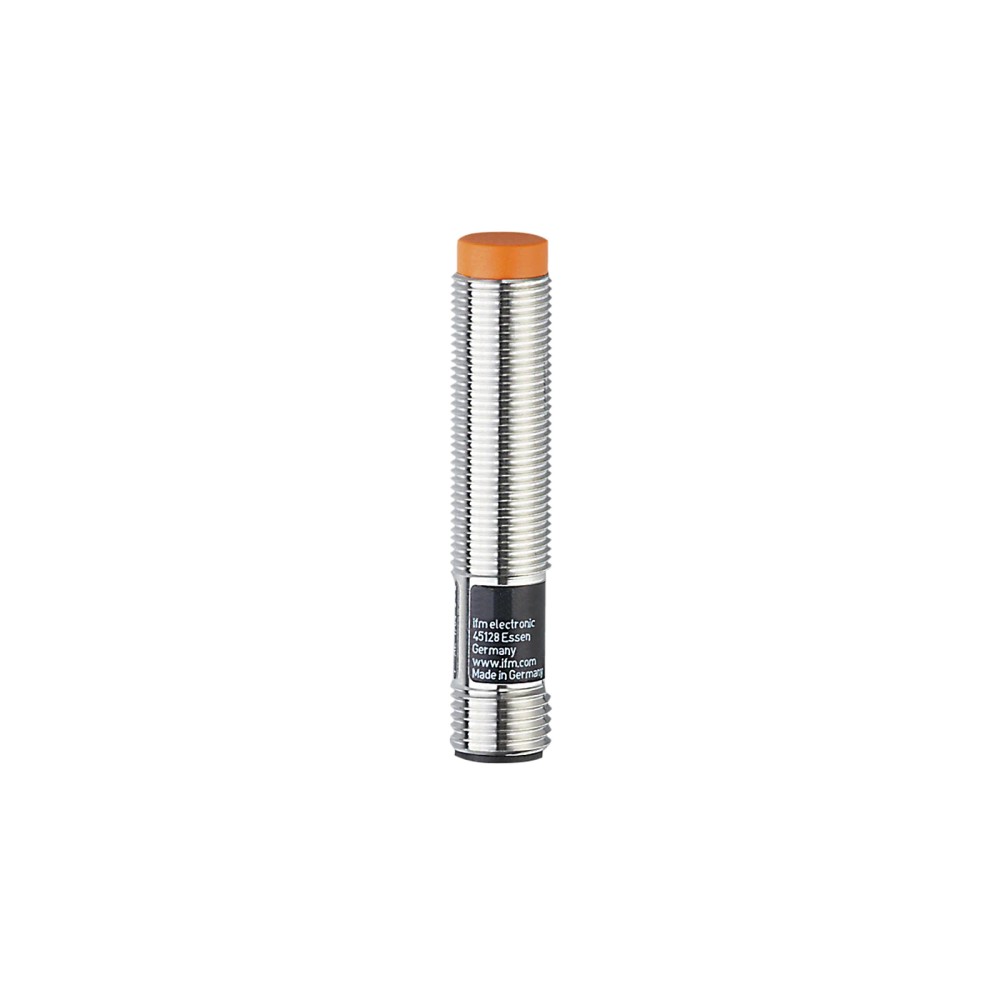

Imagem meramente ilustrativa

R$ 1.249,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IF0312
EAN: 4021179090421
NCM do produto: 85365090

Destaques do Produto Alcance 7 mm;...mais

Fechar menu

Saiba mais sobre: "IF0312 IFM - Sensor Indutivo ifm Automação Industrial M12 7mm NA IP67"

Destaques do Produto

Alcance

7 mm; montagem não embutida

Alimentação

20...140 V AC ou 10...140 V DC

Função de saída

Normalmente aberta

Conexão

Conector de 1/2 polegada, codificação C, 3 contatos

Frequência de comutação

25 Hz AC / 90 Hz DC

Grau de proteção

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo ifm IF0312, M12 x 1, alcance de detecção de 7 mm, normalmente aberto, IP67

O IF0312 é um sensor indutivo para detecção de objetos metálicos em aplicações de automação industrial. Possui alcance de detecção de 7 mm, montagem não embutida e saída normalmente aberta. Opera com alimentação de 20...140 V AC ou 10...140 V DC e tem grau de proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Rosca e comprimento	M12 x 1; 62 mm
Alcance de detecção	7 mm; não embutido
Saída	Normalmente aberta
Tensão de operação	20...140 V AC / 10...140 V DC
Frequência de comutação	25 Hz AC / 90 Hz DC
Conexão elétrica	Conector de 1/2 polegada, codificação C, 3 contatos
Proteção	IP67
Temperatura ambiente	-25...70 °C
Material do invólucro e face ativa	Latão revestido com bronze branco; PBT

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações industriais, respeitando o alcance de detecção de 7 mm, a montagem não embutida e os limites elétricos e ambientais informados.
Instalações que utilizem entrada ou circuito compatível com saída normalmente aberta e com a faixa de alimentação AC ou DC especificada.

⚠ Considere outro se precisa de:

Aplicações que exijam montagem embutida: o IF0312 é especificado para montagem não embutida.
Aplicações que exijam saída normalmente fechada ou frequência de comutação superior a 25 Hz em AC ou 90 Hz em DC.
Instalações com tensão fora de 20...140 V AC ou 10...140 V DC, ou temperatura ambiente fora de -25...70 °C.

APLICAÇÕES E USO

Uso informado pelo fabricante: aplicações industriais e automação industrial para detecção indutiva de objetos metálicos. Respeite o alcance de detecção, o tipo de montagem e os limites elétricos e ambientais especificados.
Possibilidade inferida: detecção de presença ou posição de peças metálicas em máquinas, desde que o alvo, a distância de trabalho, o circuito de entrada e as condições de montagem sejam validados na aplicação. A resposta pode variar conforme o material do alvo; a ficha apresenta fatores de correção para materiais específicos.

COMO ESCOLHER

Antes de comprar o Sensor indutivo ifm IF0312, M12 x 1, alcance de detecção de 7 mm, normalmente aberto, IP67, verifique estes pontos:

Escolha o IF0312 quando

A aplicação requer detecção indutiva com alcance nominal de 7 mm, montagem não embutida, saída normalmente aberta e alimentação dentro das faixas especificadas para AC ou DC.

Considere outra configuração quando

O projeto exigir montagem embutida, saída normalmente fechada, taxa de comutação acima da especificada ou alimentação fora das faixas do produto. Confirme no datasheet do fabricante os requisitos do circuito e da instalação antes de selecionar outro modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Identificação do produto.
Modelo	IF0312	Código do modelo indicado no anúncio e na ficha.
Aplicação	Aplicações industriais / automação industrial	Aplicação informada na ficha.
Característica especial	Alcance aumentado	Característica indicada nos dados do produto.

Detecção e montagem
Alcance de detecção	7 mm	Alcance nominal indicado para o sensor.
Distância de trabalho	0...5,7 mm	Faixa de trabalho informada na ficha.
Tipo de montagem	Não embutido	O sensor deve ser considerado para instalação não embutida.
Histerese	3...15 % de Sr	Faixa percentual relativa ao alcance nominal Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2	Fatores de correção informados para os materiais listados.

Dados elétricos
Tensão de operação	20...140 V AC / 10...140 V DC	Faixas de alimentação especificadas.
Frequência da alimentação AC	47...63 Hz	Faixa de frequência da alimentação AC indicada na ficha.
Frequência de comutação AC	25 Hz	Frequência de comutação especificada para operação AC.
Frequência de comutação DC	90 Hz	Frequência de comutação especificada para operação DC.
Corrente de saída mínima	5 mA	Valor mínimo de corrente de saída informado.
Corrente residual máxima	0,8 mA	Corrente residual máxima informada.
Queda de tensão máxima da saída AC	5 V	Queda máxima informada para a saída de comutação AC.
Queda de tensão máxima da saída DC	5 V	Queda máxima informada para a saída de comutação DC.
Corrente máxima constante da saída AC	200 mA	Limite constante especificado para a saída AC.
Corrente máxima constante da saída DC	200 mA	Limite constante especificado para a saída DC.
Corrente máxima de pico da saída de comutação	900 mA; 20 ms / 0,5 Hz	Valor de pico acompanhado pelas condições de duração e repetição informadas.
Proteção contra sobrecarga	Não	A ficha informa que não há proteção contra sobrecarga.
Proteção contra curto-circuitos	Não	A ficha informa que não há proteção contra curto-circuitos.
Proteção contra inversão de polaridade	Não	A ficha informa que não há proteção contra inversão de polaridade.
Proteção necessária	Fusível miniatura conforme IEC 60127-2, folha 1; ≤ 2 A; rápido	Proteção indicada na ficha para o circuito.

Saída e indicação
Função de saída	Normalmente aberta	Estado de saída especificado.
Indicação de estado de chaveamento	1 LED vermelho	Indicação visual informada para o estado de chaveamento.

Conexões
Conexão elétrica	1 x 1/2 polegada; codificação C; 3 contatos	Especificação do conector elétrico.

Condições ambientais e conformidade
Temperatura ambiente	-25...70 °C	Faixa de temperatura ambiente informada.
Grau de proteção	IP67	Grau de proteção declarado na ficha.
Compatibilidade eletromagnética	EN 60947-5-2; EN 55011 classe B	Normas EMC listadas para o produto.
Certificado UL	Ta 0...40 °C; enclosure type Type 1; arquivo UL E174191	Dados de certificação UL conforme a ficha; Ta indica a faixa ambiental indicada nessa certificação.

Dados mecânicos e materiais
Designação da rosca	M12 x 1	Rosca do corpo do sensor.
Comprimento	62 mm	Comprimento indicado para o corpo.
Material do invólucro	Latão revestido com bronze branco	Material informado para o invólucro.
Material da face ativa	PBT	Material informado para a face ativa.
Peso	30,1 g	Peso indicado nos dados do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
Acessório incluído	2 porcas de fixação	Material incluído listado na ficha.

Dados de confiabilidade
MTTF	1684 anos	Valor de MTTF informado na ficha; não representa garantia nem vida útil assegurada.

COMPATIBILIDADE

Comunicação

• O contexto não informa protocolo de comunicação digital; o produto é descrito como sensor indutivo com saída de comutação normalmente aberta.

Conexões

Elétrica Conector de 1/2 polegada, codificação C, 3 contatos. Alimentação: 20...140 V AC ou 10...140 V DC. Saída normalmente aberta; confirme no datasheet a ligação dos contatos e a compatibilidade com o circuito de entrada antes da instalação.

Processo Não há conexão de processo especificada. A fixação mecânica é por corpo roscado M12 x 1, comprimento de 62 mm; montagem não embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Circuito com alimentação AC entre 20 e 140 V e entrada compatível com saída normalmente aberta	✓	A faixa AC e a função de saída são especificadas para o IF0312; validar também a ligação dos contatos no datasheet.
Circuito com alimentação DC entre 10 e 140 V e entrada compatível com saída normalmente aberta	✓	A faixa DC e a função de saída são especificadas para o IF0312; validar também a ligação dos contatos no datasheet.
Instalação que requer montagem embutida	✗	O produto está especificado para montagem não embutida.
Instalação que requer frequência de comutação acima de 25 Hz em AC ou 90 Hz em DC	✗	Esses são os limites de frequência de comutação informados para o sensor.
Conexão a um protocolo de comunicação digital específico	✗	O contexto não especifica protocolo digital; não é possível confirmar compatibilidade por protocolo.

INSTALAÇÃO

Como instalar o Sensor indutivo ifm IF0312, M12 x 1, alcance de detecção de 7 mm, normalmente aberto, IP67

Confirme que o modelo, a função normalmente aberta e as faixas de alimentação correspondem ao circuito da aplicação.
Verifique o espaço mecânico e prepare a montagem roscada M12 x 1 para instalação não embutida.
Posicione o sensor considerando o alcance de detecção e a distância de trabalho especificados; avalie o material do alvo e o fator de correção aplicável.
Fixe o sensor utilizando as porcas de fixação incluídas, sem exceder requisitos mecânicos não informados na ficha.
Conecte o conector de 1/2 polegada, codificação C, 3 contatos, conforme a identificação do fabricante e o datasheet; não presuma a atribuição dos contatos.
Alimente dentro da faixa AC ou DC correspondente e confirme a comutação e o LED vermelho em condições seguras de teste.

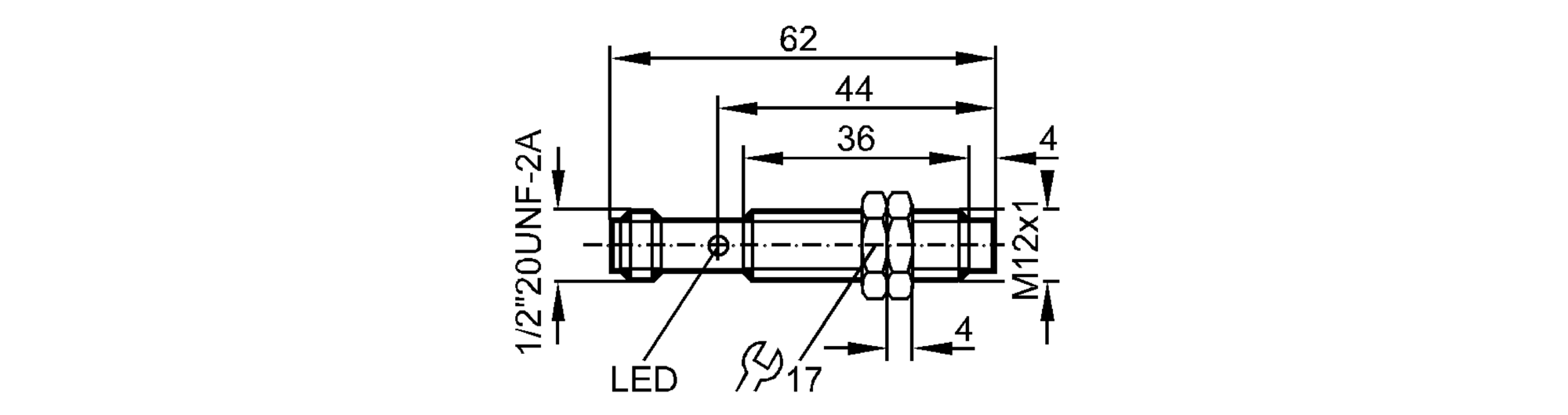

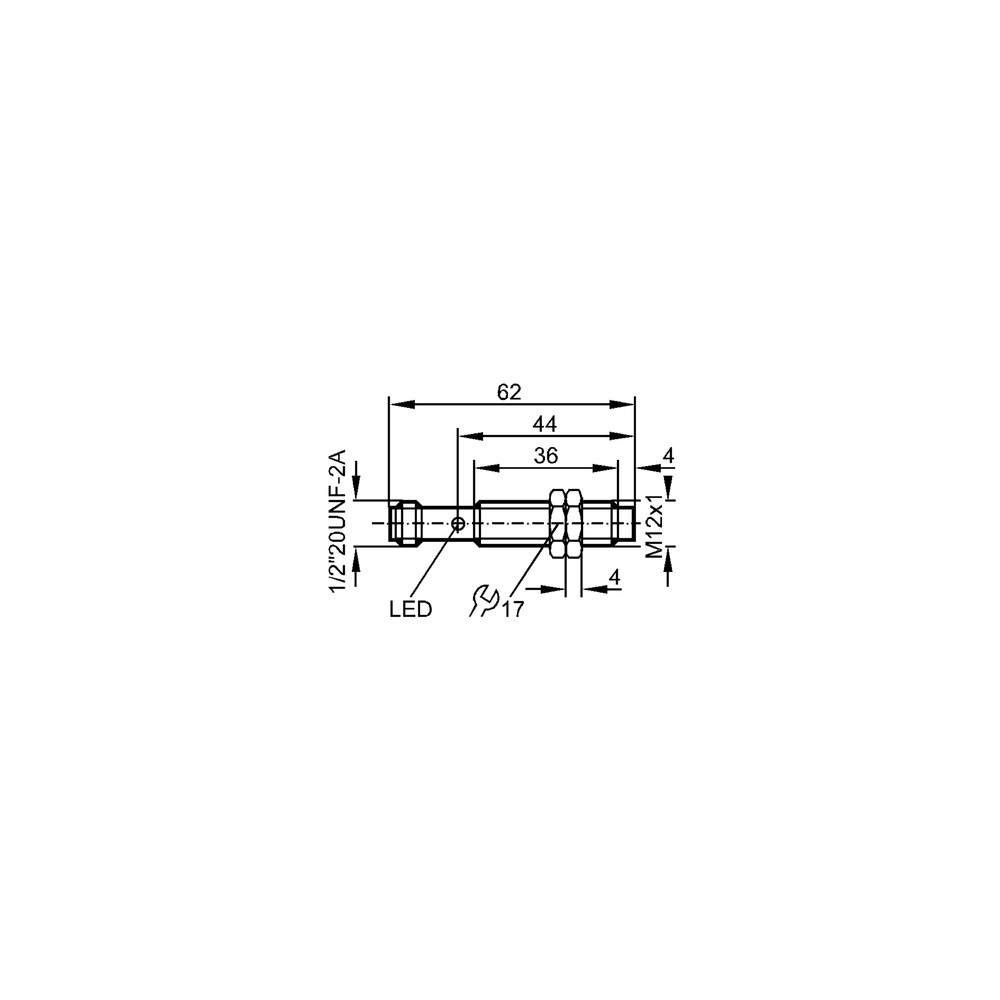

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo se aproxima.	Alimentação fora da faixa especificada, distância ou posição do alvo além da faixa de trabalho, ou conexão incorreta.	Meça a alimentação, confira a montagem não embutida e valide a distância e a ligação dos contatos com o datasheet.
A entrada do controle permanece acionada ou apresenta corrente mesmo sem detecção.	A corrente residual máxima informada é 0,8 mA e pode ser relevante para a entrada conectada.	Meça a corrente residual e compare-a com os requisitos da entrada do controle; consulte o datasheet do sensor e do dispositivo conectado.
O sensor ou circuito apresenta falha após uma sobrecarga ou curto-circuito.	A ficha informa que o sensor não possui proteção contra sobrecarga nem contra curto-circuitos.	Desenergize o circuito, verifique fusível e condições de carga e teste o sensor com circuito dentro dos limites especificados.
A detecção ocorre a uma distância diferente conforme o material da peça.	Os fatores de correção variam conforme o material do alvo.	Identifique o material e aplique o fator de correção indicado na ficha; confirme a distância efetiva em teste controlado.

DOCUMENTAÇÃO TÉCNICA

Datasheet IF0312 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IF0312 e para que tipo de aplicação serve?

É um sensor indutivo da ifm para detecção de objetos metálicos em aplicações industriais e de automação. A seleção deve considerar a montagem não embutida e as condições de instalação.

Qual conexão elétrica e alimentação esse sensor usa?

Usa conector de 1/2 polegada, codificação C, com 3 contatos. A alimentação especificada é de 20...140 V AC ou 10...140 V DC; confirme a ligação dos contatos no datasheet.

O produto acompanha porcas de fixação ou preciso comprá-las à parte?

A ficha lista 2 porcas de fixação como material incluído. A embalagem é indicada como 1 peça.

Posso usar o IF0312 em uma instalação que exige sensor embutido?

Não é a configuração indicada: a ficha especifica montagem não embutida. Para montagem embutida, selecione um modelo cuja ficha declare essa forma de instalação.

Ele serve para uma entrada que exige saída normalmente fechada?

Não; a função de saída informada para o IF0312 é normalmente aberta. Verifique os requisitos da entrada antes de conectar.

O sensor parou de detectar: o que devo verificar antes de substituir?

Verifique a alimentação, a distância e a posição do alvo, a montagem não embutida e a conexão elétrica. Compare os valores medidos com o datasheet antes de concluir que o sensor está defeituoso.

A entrada do CLP fica acionada mesmo sem alvo; isso significa que o sensor falhou?

Não necessariamente; a ficha informa corrente residual máxima de 0,8 mA. Meça a corrente e compare-a com a especificação da entrada conectada antes de trocar o sensor.

Devo comprar este modelo ou um sensor com frequência de comutação maior?

Escolha o IF0312 se 25 Hz em AC ou 90 Hz em DC atenderem à aplicação. Se a frequência necessária exceder esses valores, procure um modelo cuja ficha especifique taxa superior.

Como faço a instalação mecânica sem comprometer a detecção?

Instale pela rosca M12 x 1 na configuração não embutida e posicione o alvo dentro da distância de trabalho. Consulte o desenho em escala e o datasheet para orientar a montagem e as ligações.

Como confirmo a procedência e os dados oficiais do IF0312?

O anúncio informa IFM como marca e IF0312 como modelo. Consulte o datasheet e a página oficial do produto para conferir os dados técnicos e a identificação.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade usado para detectar alvos metálicos por princípio indutivo. (Ref.: tipo de produto: sensor indutivo)

Alcance de detecção

Distância nominal indicada para a detecção do alvo, sujeita às condições de instalação e ao material. (Ref.: alcance de detecção: 7 mm)

Montagem não embutida

Configuração de instalação indicada para o sensor; não deve ser tratada como montagem embutida. (Ref.: tipo de montagem: não embutido)

Histerese

Diferença percentual de comutação associada ao alcance nominal Sr, conforme a faixa especificada. (Ref.: histerese: 3...15 % de Sr)

Corrente residual

Corrente que pode permanecer na saída em condição sem comutação, relevante para verificar a compatibilidade com a entrada conectada. (Ref.: corrente residual máxima: 0,8 mA)
