Sensor Indutivo IFM IF0008 M12 - Detecção Precisa

Pré-visualizar: IF0008 IFM - Sensor Indutivo IFM Detecção de posição M12 4mm NF AC 2m

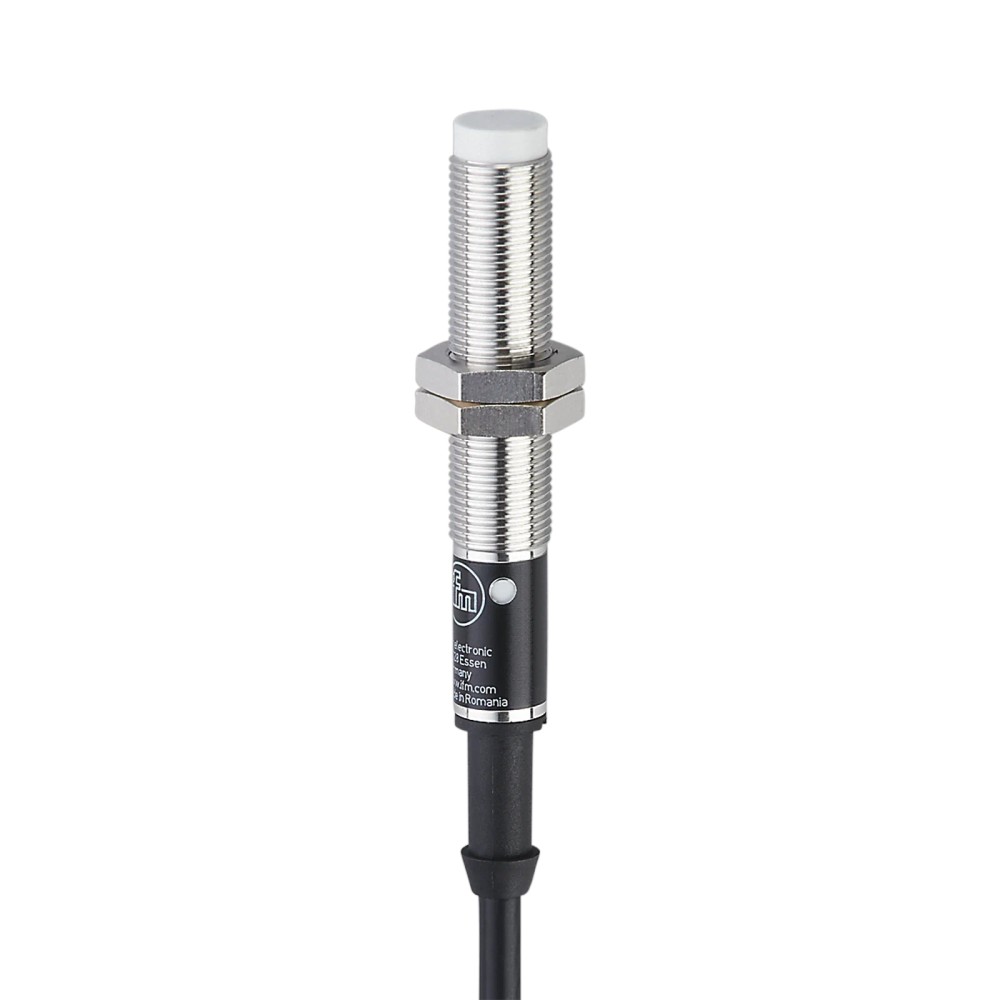

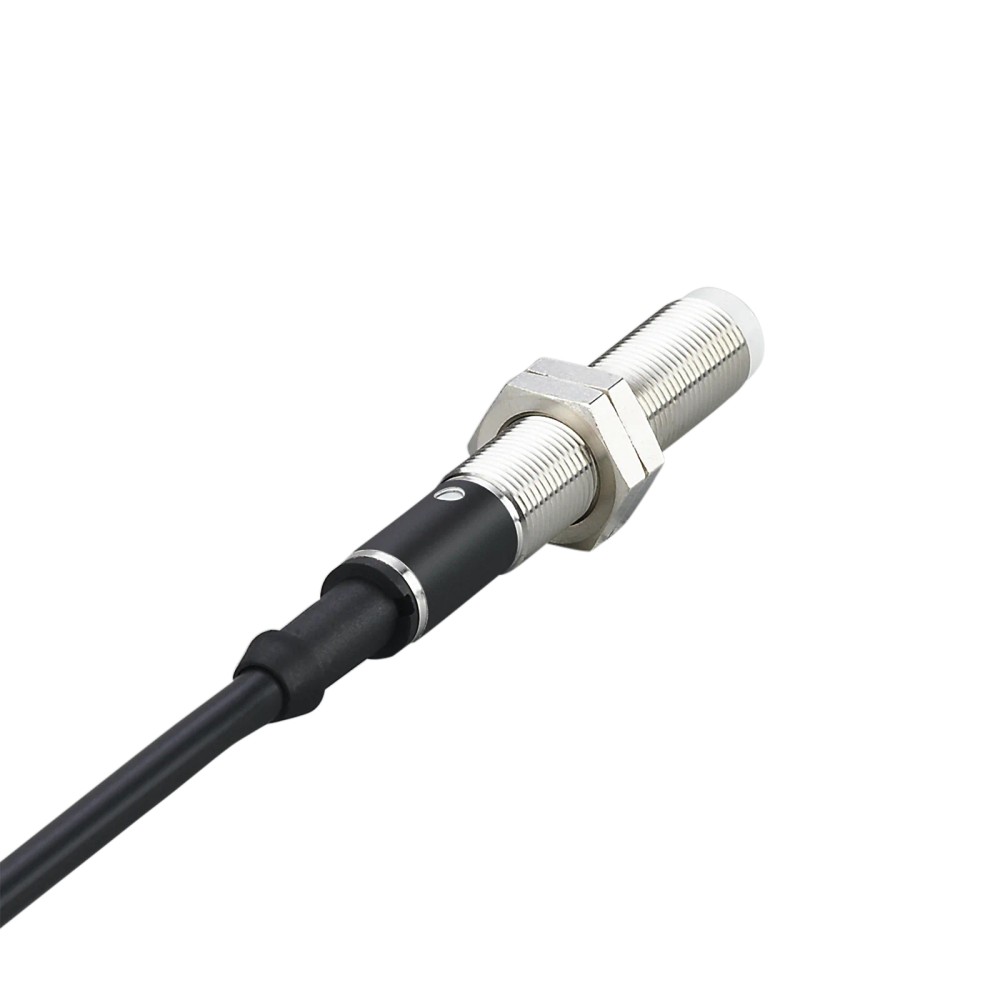

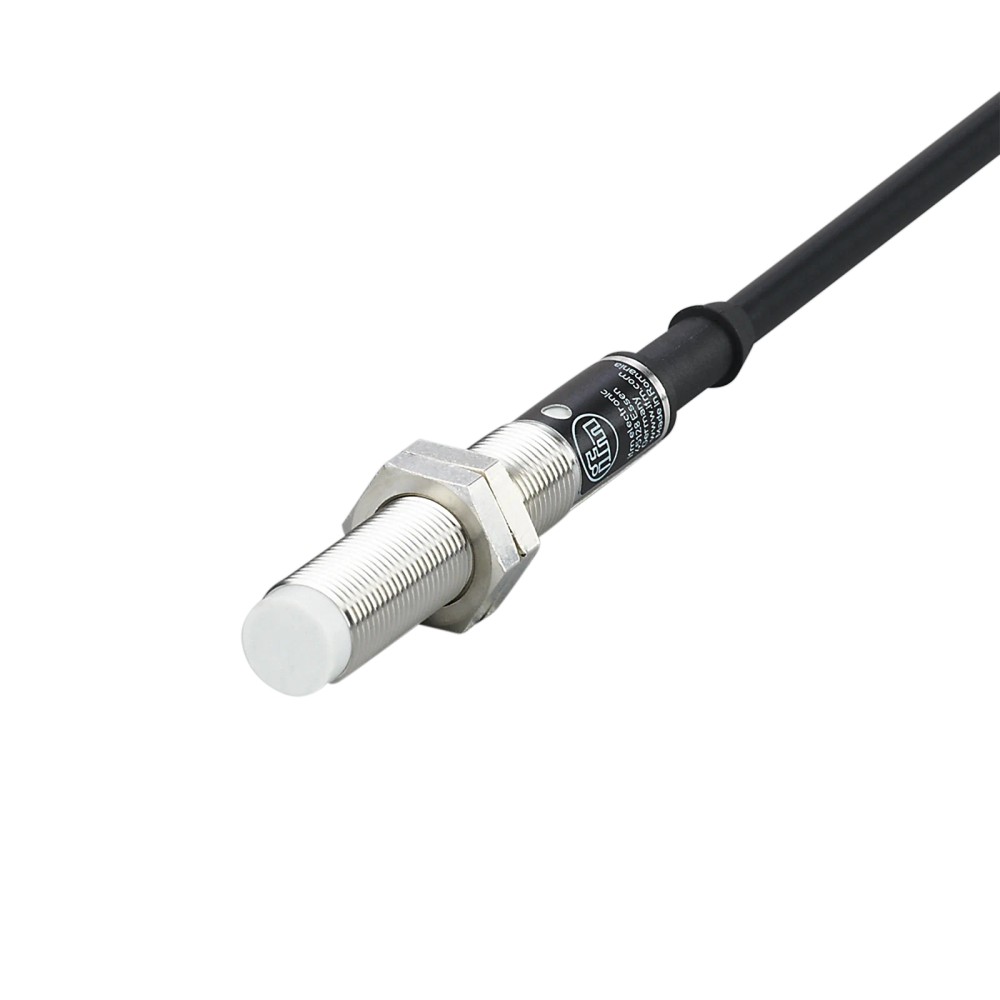

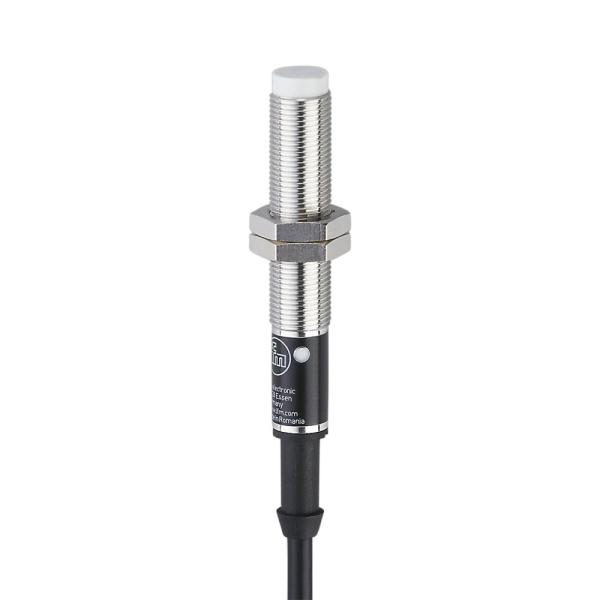

IF0008 IFM - Sensor Indutivo IFM Detecção de posição M12 4mm NF AC 2m

Imagem meramente ilustrativa

R$ 1.152,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IF0008
EAN: 4021179087490
NCM do produto: 85365090

Destaques do Produto Tecnologia Indutiva...mais

Fechar menu

Saiba mais sobre: "IF0008 IFM - Sensor Indutivo IFM Detecção de posição M12 4mm NF AC 2m"

Destaques do Produto

Tecnologia

Indutiva

Distância nominal de detecção

4 mm, não embutido

Saída

Normalmente fechada (NF)

Tipo de alimentação

Ligação

2 fios, cabo PVC de 2 m

Formato

M12 x 1

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo IFM IF0008, M12 x 1, alcance de detecção de 4 mm, normalmente fechado, AC, cabo PVC de 2 m

O IFM IF0008 é um sensor indutivo para detecção de posição de objetos metálicos. Possui alcance de detecção de 4 mm, montagem não embutida e saída normalmente fechada. Opera em AC, tem conexão por cabo PVC de 2 m e grau de proteção IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	IF0008
Tipo	Sensor indutivo
Formato e comprimento	M12 x 1; comprimento de 71 mm
Alcance de detecção	4 mm; não embutido
Configuração de saída	Normalmente fechado (NF)
Alimentação	AC; faixa de tensão não informada nos dados disponíveis
Conexão elétrica	Cabo PVC de 2 m; 2 fios
Grau de proteção	IP 67
Temperatura ambiente	-25 a 80 °C
Frequência de comutação	25 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de posição ou presença de objetos metálicos em instalações compatíveis com sensores indutivos.
Aplicações que aceitem distância nominal de detecção de 4 mm, montagem não embutida e saída NF alimentada em AC.
Ambientes cuja temperatura de operação esteja entre -25 e 80 °C e que requeiram grau de proteção IP 67.

⚠ Considere outro se precisa de:

Aplicações que exijam saída normalmente aberta, alimentação DC ou frequência de comutação superior a 25 Hz.
Instalações que requeiram montagem embutida ou distância de detecção superior a 4 mm.
Circuitos cuja tensão ou carga elétrica não possa ser confirmada como compatível: esses valores não estão especificados nos dados disponíveis e devem ser verificados no datasheet.

APLICAÇÕES E USO

Detecção de posição ou presença de objetos metálicos em máquinas e sistemas de automação, desde que a distância de detecção requerida seja compatível com o alcance nominal de 4 mm. Possibilidade de uso inferida a partir da tecnologia e dos dados do produto; validar o alvo e a montagem na aplicação.
Monitoramento em ambientes que operem entre -25 e 80 °C e exijam grau de proteção IP 67, respeitando as condições de instalação do fabricante.
Comutação em circuitos AC que aceitem saída normalmente fechada e cujos parâmetros elétricos estejam dentro dos limites do datasheet. A tensão e a carga permitidas devem ser confirmadas antes da ligação.

COMO ESCOLHER

Antes de comprar o Sensor indutivo IFM IF0008, M12 x 1, alcance de detecção de 4 mm, normalmente fechado, AC, cabo PVC de 2 m, verifique estes pontos:

Escolha o IF0008 quando

A aplicação requerer detecção indutiva não embutida, alcance de 4 mm, saída normalmente fechada, alimentação AC e conexão por cabo de 2 m com dois fios.

Avalie outra configuração quando

O circuito exigir saída normalmente aberta, alimentação DC, montagem embutida ou frequência de comutação acima de 25 Hz. Confirme também no datasheet a tensão e a carga elétrica requeridas pela instalação, pois esses valores não constam nos dados fornecidos.

ESPECIFICAÇÕES TÉCNICAS

Identificação
Tipo de produto	Sensor indutivo	Tecnologia indicada para detecção de objetos metálicos.
Fabricante	IFM	Marca informada na ficha do produto.
Modelo / SKU / Part Number	IF0008	Código de identificação do produto.
GTIN	4021179087490	Identificador comercial informado para o produto.
Categoria	Sensores	Classificação informada no anúncio.
NCM	8536.50.90	Classificação fiscal informada na base do produto.

Dados de detecção
Alcance de detecção	4 mm	Valor nominal informado; a montagem é não embutida.
Tipo de montagem	Não embutido	Condição de instalação indicada na ficha.
Frequência de comutação	25 Hz	Valor informado para a frequência de comutação.
Função de saída	Normalmente fechado (NF)	Configuração de saída informada para o sensor.

Dados elétricos e conexão
Tipo de alimentação	AC	Tipo de tensão indicado; a faixa de tensão não consta nos dados fornecidos.
Número de fios	2 fios	Configuração da ligação indicada na ficha.
Conexão	Cabo PVC de 2 m	Cabo integrado informado; não há pinagem detalhada nos dados disponíveis.

Dados mecânicos
Dimensão roscada	M12 x 1	Formato roscado indicado para montagem.
Comprimento	71 mm	Comprimento informado para o corpo do sensor.
Peso	114,2 g	Valor registrado na base de dados do produto.

Condições ambientais
Grau de proteção	IP 67	Classificação informada na ficha; observe as condições de instalação definidas pelo fabricante.
Temperatura ambiente	-25 a 80 °C	Faixa de temperatura ambiente informada para o produto.

COMPATIBILIDADE

Comunicação

• Não há interface de comunicação ou protocolo especificado; trata-se de um sensor indutivo com saída de comutação.

Conexões

Elétrica Cabo PVC de 2 m, 2 fios, alimentação AC e saída normalmente fechada. A faixa de tensão e os limites de carga não foram informados nos dados disponíveis; confirme esses parâmetros no datasheet e no circuito antes da ligação.

Processo Corpo roscado M12 x 1. O produto é um sensor de detecção de posição, sem conexão de processo especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Circuito AC que requer sinal de comutação normalmente fechado e atende aos limites elétricos do datasheet	✓	A ficha identifica alimentação AC e configuração normalmente fechada; é necessário confirmar tensão e carga permitidas no datasheet.
Entrada ou circuito que exige saída normalmente aberta	✗	A configuração informada para o IF0008 é normalmente fechada.
Sistema que requer alimentação DC	✗	A ficha informa alimentação AC.
Aplicação com objeto metálico dentro do alcance nominal de 4 mm e instalação não embutida	✓	O alcance informado é 4 mm e o tipo de montagem é não embutido; a detecção efetiva depende do alvo e das condições da aplicação.
Aplicação que exige comunicação por protocolo ou interface digital identificada	✗	Não há protocolo ou interface de comunicação especificado para este produto.
Ambiente dentro da faixa de -25 a 80 °C e com requisito de proteção IP 67	✓	A ficha informa essa faixa de temperatura ambiente e o grau de proteção IP 67; a instalação deve respeitar as condições do fabricante.

INSTALAÇÃO

Como instalar o Sensor indutivo IFM IF0008, M12 x 1, alcance de detecção de 4 mm, normalmente fechado, AC, cabo PVC de 2 m

Confirme no datasheet que a tensão AC, a carga do circuito e a lógica normalmente fechada são compatíveis com a aplicação.
Verifique se a aplicação requer detecção indutiva não embutida e se o alcance nominal de 4 mm atende à distância de instalação.
Confira as dimensões M12 x 1 e o comprimento de 71 mm no desenho dimensional antes de preparar o alojamento.
Instale e fixe o sensor conforme as orientações do fabricante, sem exceder as condições mecânicas permitidas.
Conecte os dois fios conforme o diagrama elétrico do datasheet; não determine a ligação por tentativa, pois a pinagem detalhada não está indicada nos dados disponíveis.
Após a instalação, teste a comutação com o alvo real e confirme a condição de saída NF e a operação dentro da faixa de temperatura especificada.

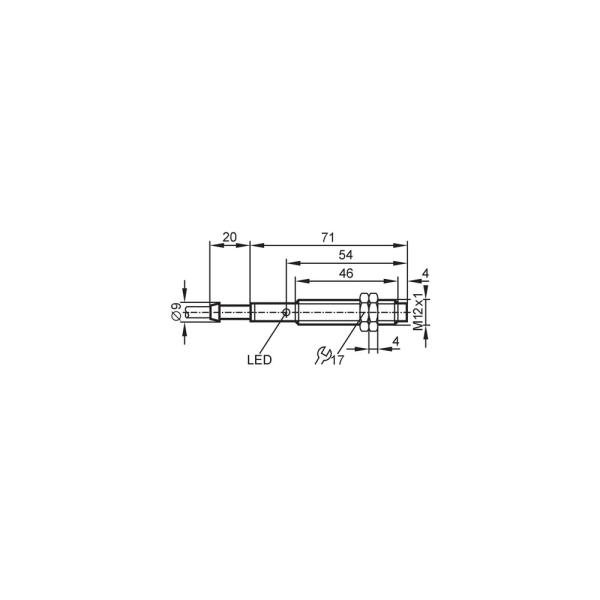

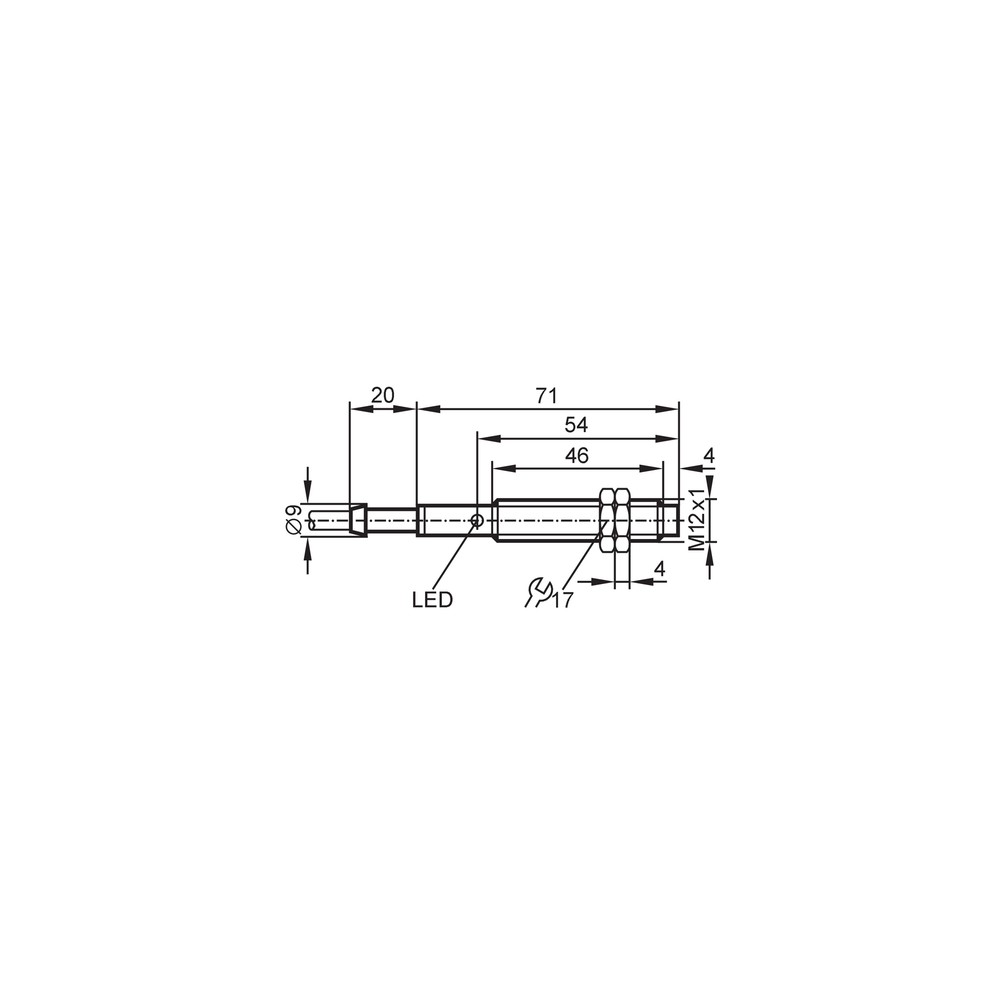

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo se aproxima.	Distância, posição ou material do alvo pode não permitir detecção nas condições da aplicação; também pode haver ligação elétrica incompatível.	Confirme a distância em relação ao alcance nominal de 4 mm, o tipo de montagem e a compatibilidade do circuito AC com o datasheet.
O circuito apresenta estado lógico oposto ao esperado.	A saída do IF0008 é normalmente fechada e pode não corresponder à lógica esperada pelo circuito.	Verifique a lógica requerida pela entrada e confirme a configuração NF especificada para o sensor.
A comutação parece irregular ou não acompanha eventos rápidos.	A frequência de comutação requerida pode exceder os 25 Hz informados.	Compare a frequência dos eventos da aplicação com o limite informado na ficha e teste em condições operacionais representativas.
O sensor não opera após a ligação.	A tensão, a carga ou a ligação dos dois fios pode não estar de acordo com os requisitos elétricos do produto.	Desenergize o circuito e confira a ligação e os parâmetros de tensão e carga no datasheet antes de religar.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IF0008 em português (Datasheet) Desenho em escala IF0008 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IF0008 e para que tipo de detecção ele serve?

É um sensor indutivo para detecção de posição ou presença de objetos metálicos. A ficha informa alcance nominal de 4 mm e montagem não embutida.

O IF0008 funciona em AC ou DC e qual é a lógica da saída?

A ficha especifica alimentação AC e saída normalmente fechada (NF). A faixa de tensão deve ser confirmada no datasheet.

O que acompanha o sensor?

Os dados do anúncio especificam o sensor com cabo PVC de 2 m. Não há acessórios adicionais informados.

Posso usar este sensor em uma aplicação que exige saída normalmente aberta?

Não, a configuração informada para o IF0008 é normalmente fechada. Para uma entrada que exige saída normalmente aberta, selecione uma configuração compatível.

Este modelo serve para uma instalação embutida?

A ficha identifica o IF0008 como não embutido. Se a instalação exigir montagem embutida, consulte um modelo cuja ficha confirme essa condição.

O sensor parou de detectar: o que devo verificar antes de substituí-lo?

Verifique a distância e a posição do alvo em relação ao alcance nominal de 4 mm, além da compatibilidade elétrica do circuito. Confirme também que a aplicação corresponde à saída NF.

A saída está invertida em relação ao esperado; o sensor está com defeito?

Não necessariamente: o IF0008 tem saída normalmente fechada. Confira a lógica esperada pela entrada e a configuração do circuito antes de concluir que há falha.

Devo escolher o IF0008 ou procurar outro modelo?

Escolha o IF0008 quando forem requeridos detecção indutiva não embutida, alimentação AC e saída NF. Procure outra configuração se precisar de DC, saída normalmente aberta, montagem embutida ou frequência acima de 25 Hz.

Como devo fazer a ligação elétrica do IF0008?

A ligação é por cabo de 2 fios e deve seguir o diagrama do datasheet. Confirme tensão e carga permitidas antes de conectar; esses valores não constam nos dados fornecidos.

Posso instalar o sensor em ambiente úmido ou com variação de temperatura?

A ficha informa grau de proteção IP 67 e temperatura ambiente de -25 a 80 °C. A instalação deve respeitar as condições e instruções do fabricante.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo; o IF0008 é especificado como sensor indutivo.

Alcance de detecção

Distância nominal indicada para detecção; neste produto, 4 mm (Ref.: alcance de detecção).

Não embutido

Condição de montagem indicada para o sensor; deve ser considerada no posicionamento e no espaço de instalação (Ref.: tipo de montagem).

Normalmente fechado (NF)

Configuração de saída identificada como normalmente fechada na ficha do produto (Ref.: função de saída).

Grau de proteção IP 67

Classificação de proteção informada para o invólucro do produto; consulte o fabricante para as condições de aplicação e instalação (Ref.: grau de proteção).
