Sensor Indutivo IFM IF0003 M12 4mm NA AC

Pré-visualizar: IF0003 IFM - Sensor Indutivo ifm Automação Industrial M12 4mm NA AC

IF0003 IFM - Sensor Indutivo ifm Automação Industrial M12 4mm NA AC

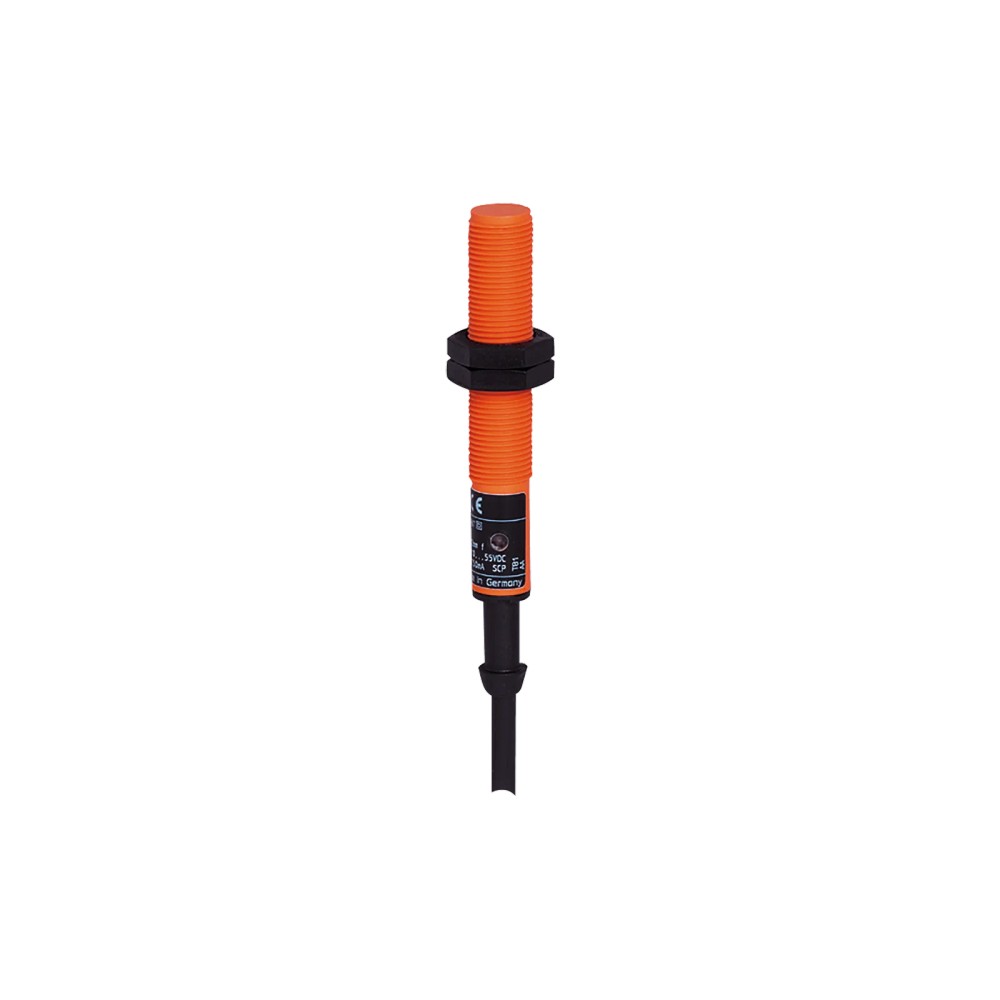

Imagem meramente ilustrativa

R$ 1.081,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IF0003
EAN: 4021179087445
NCM do produto: 85365090

Destaques do Produto Rosca M12 x 1...mais

Fechar menu

Saiba mais sobre: "IF0003 IFM - Sensor Indutivo ifm Automação Industrial M12 4mm NA AC"

Destaques do Produto

Rosca

M12 x 1

Alcance

4 mm

Saída

Normalmente Aberto (NA)

Tensão

Conexão

Cabo PVC 2m

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IF0003 IFM - Sensor Indutivo M12 4mm Normalmente Aberto AC

O sensor indutivo IF0003 da ifm é um dispositivo de proximidade M12 projetado para automação industrial em redes AC. Ele oferece uma detecção confiável de metais a uma distância de 4 mm, utilizando uma saída NA (Normalmente Aberta). É a escolha ideal para substituir chaves fim de curso em ambientes exigentes devido ao seu invólucro robusto com grau de proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm
SKU	IF0003
Alcance	4 mm
Montagem	Não embutido
Tensão	20-250 V AC
Saída	Normalmente aberto
Conexão	Cabo PVC 2 m
Proteção	IP 67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais de automação que operam em 20...250 V AC
Detecção de presença de metais ferrosos e não ferrosos
Substituição de chaves fim de curso em ambientes sujeitos a umidade (IP67)

⚠ Considere outro se precisa de:

Ambientes com tensão DC (corrente contínua)
Aplicações que exigem proteção contra curto-circuito integrada
Ambientes que requerem proteção contra inversão de polaridade

APLICAÇÕES E USO

Detecção de peças metálicas em linhas de montagem
Monitoramento de fim de curso em cilindros pneumáticos industriais
Contagem de objetos metálicos em esteiras
Sinalização de posição em máquinas de embalagem

COMO ESCOLHER

Antes de comprar o IF0003 IFM - Sensor Indutivo M12 4mm Normalmente Aberto AC, verifique estes pontos:

Quando escolher este sensor

Utilize quando precisar de uma detecção de presença robusta em redes AC, onde o ambiente exige resistência contra poeira e água (IP67) e o espaço permite uma montagem roscada M12.

Quando evitar este sensor

Evite se a sua rede for DC (corrente contínua), se necessitar de proteção contra curto-circuitos na saída ou se o ambiente possuir restrições de espaço que exijam sensores embutíveis (flush).

ESPECIFICAÇÕES TÉCNICAS

Área de aplicação
Aplicação	Aplicações industriais / automação industrial	Ambiente operacional pretendido
MTTF	932 anos	Tempo médio até a falha

Dados elétricos
Tensão de operação	20...250 V AC	Faixa de tensão de trabalho
Frequência AC	47...63 Hz	Frequência da rede elétrica
Corrente mínima	8 mA	Corrente mínima para operação da saída

Faixa de medição
Alcance de detecção	4 mm	Distância nominal de detecção
Distância real Sr	4 ± 10 % mm	Desvio aceitável de detecção
Histerese	1...15 % de Sr	Diferencial de comutação

Dados mecânicos
Dimensões	M12 x 1 / L = 71,5 mm	Geometria física do sensor
Invólucro	Forma construtiva de roscas	Tipo de montagem mecânica
Material	PBT	Material do invólucro

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Cabo PVC, 2 metros

Processo M12 x 1 (roscado)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Redes AC 110V/220V	✓	O sensor é projetado para operar na faixa de 20...250 V AC.
Redes DC 24V	✗	Sensor incompatível com tensões contínuas.
Ambiente com respingos de água (IP67)	✓	O invólucro atende ao padrão IP67 de estanqueidade.

INSTALAÇÃO

Como instalar o IF0003 IFM - Sensor Indutivo M12 4mm Normalmente Aberto AC

Verifique se a rede elétrica está desligada antes de iniciar.
Rosqueie a primeira porca de fixação no corpo do sensor até a posição desejada.
Insira o sensor no suporte de montagem e fixe com a segunda porca, garantindo que a face de detecção não esteja obstruída.
Realize a conexão elétrica seguindo as cores dos fios: Marrom (L1/+) e Azul (N/-).
Proteja a linha de alimentação com fusível de no máximo 2A rápido conforme norma.
Teste a detecção movendo um objeto metálico em frente ao sensor e verifique o LED amarelo.

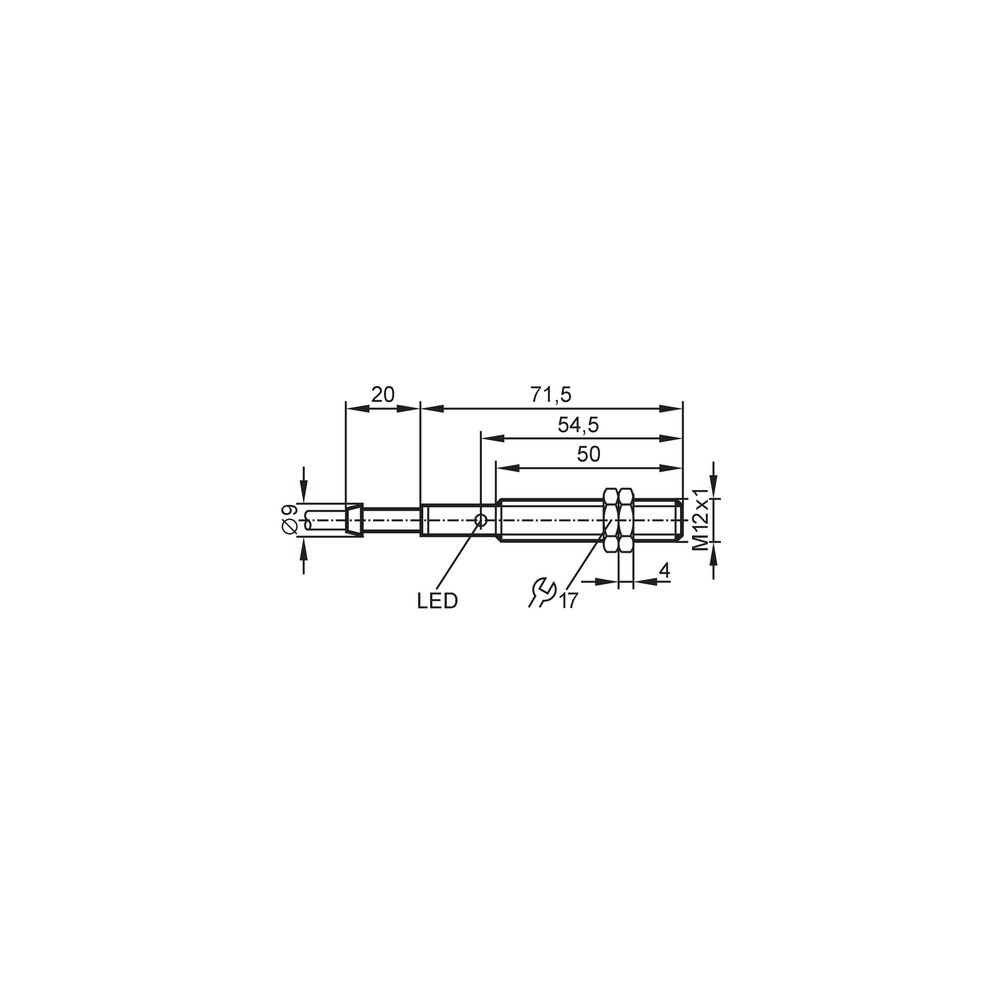

Desenho Dimensional

ACESSÓRIOS

Porcas de fixação (2 unidades)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
LED de status não acende.	Falha na tensão de alimentação ou cabo rompido.	Meça a tensão de entrada diretamente nos fios do sensor.
O sensor não comuta ao aproximar o objeto.	Objeto fora da distância de trabalho ou material não metálico.	Verifique se o alvo metálico está a menos de 3,25 mm da face sensora.
Saída não estabiliza ou falha na comutação.	Corrente da carga abaixo do mínimo exigido (8mA).	Verifique se a carga conectada consome a corrente mínima necessária.
Sensor permanece sempre acionado.	Acúmulo de sujeira metálica na face do sensor.	Limpe a face do sensor e verifique se o LED apaga ao remover objetos próximos.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico IF0003 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IF0003 da ifm?

O IF0003 é um sensor indutivo de proximidade da ifm, com rosca M12, alcance de detecção de 4 mm e saída normalmente aberta para aplicações em automação industrial.

O que vem na caixa junto com o sensor?

O sensor acompanha duas porcas de fixação para a montagem mecânica do invólucro roscado.

O sensor IF0003 possui proteção contra curto-circuito?

Este modelo não é adequado para aplicações que exijam proteção contra curto-circuitos ou proteção contra sobrecarga, pois ele não possui esses circuitos internos de segurança.

Posso usar este sensor em circuitos de 24V DC?

Não, este sensor não é indicado para ambientes com tensões DC (corrente contínua), sendo projetado exclusivamente para operar em redes AC (corrente alternada) de 20 a 250 V.

Por que meu sensor não está detectando objetos?

O sintoma comum é a ausência de sinal no controlador. Verifique se o LED amarelo de status de chaveamento acende ao aproximar um objeto metálico; se não acender, a alimentação pode estar falha ou o sensor danificado.

Como diagnosticar uma falha de detecção no campo?

A causa provável é a inversão ou falta de alimentação. Verifique a tensão na linha AC e se o cabo de 2 fios está corretamente conectado aos terminais de entrada do CLP ou relé.

Este sensor é melhor que uma chave fim de curso mecânica?

O modelo IF0003 é uma unidade autônoma para detecção de posição. Ele substitui chaves fim de curso mecânicas, oferecendo maior durabilidade por não ter contato físico com o objeto.

Este sensor detecta qualquer tipo de material?

Sim, este sensor é uma solução dedicada para detecção de metais. Se sua aplicação exige detecção de objetos plásticos ou líquidos através de recipientes, você deve buscar sensores capacitivos.

Quais cuidados devo ter ao instalar o sensor?

Certifique-se de que o cabo PVC de 2 metros não seja submetido a tensões mecânicas excessivas e instale-o respeitando o torque de aperto da porca M12 para não danificar a rosca plástica.

Qual a procedência deste componente?

A IFM Electronic fabrica e garante este produto. A compra através da Melhor Indústria garante que o faturamento é realizado diretamente pela fabricante, assegurando a procedência do item.

GLOSSÁRIO TÉCNICO

Sensor Indutivo

Dispositivo que detecta objetos metálicos sem contato físico através de um campo eletromagnético (Ref.: Tipo de produto).

Distância de Comutação (Sr)

A distância nominal onde o sensor detecta o alvo, sendo 4 mm neste modelo (Ref.: Alcance de detecção).

Montagem Não Embutida

Tipo de montagem onde a cabeça do sensor deve ficar exposta, não podendo ser nivelada com o material metálico ao redor (Ref.: Tipo de montagem).

Normalmente Aberto (NA)

Estado da saída do sensor que permanece aberto sem detecção e fecha ao detectar um objeto (Ref.: Função de saída).

Grau de Proteção IP67

Classificação que indica proteção total contra poeira e resistência à imersão temporária em água (Ref.: Grau de proteção).
