Sensor Indutivo IFM IEW201 M8 PNP 6mm

Pré-visualizar: IEW201 IFM - Sensor Indutivo IFM Para áreas de soldagem M8 PNP 6mm

IEW201 IFM - Sensor Indutivo IFM Para áreas de soldagem M8 PNP 6mm

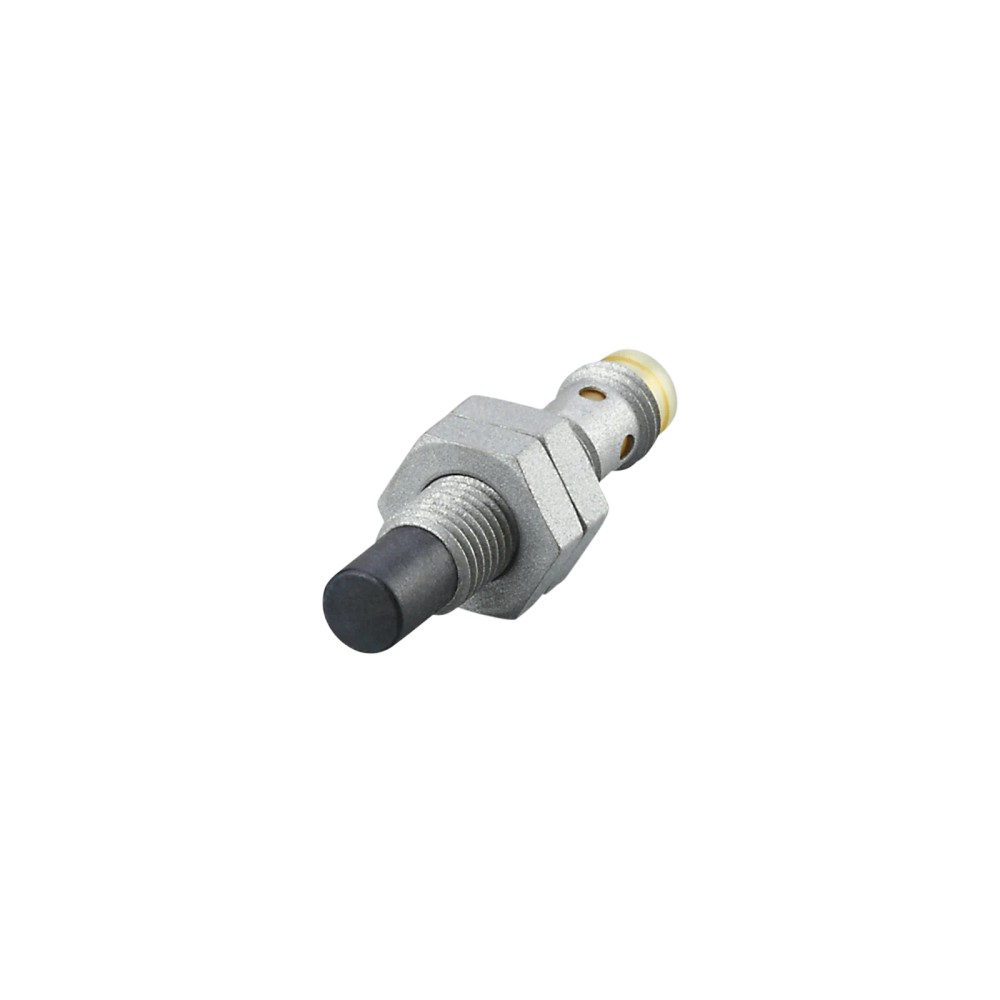

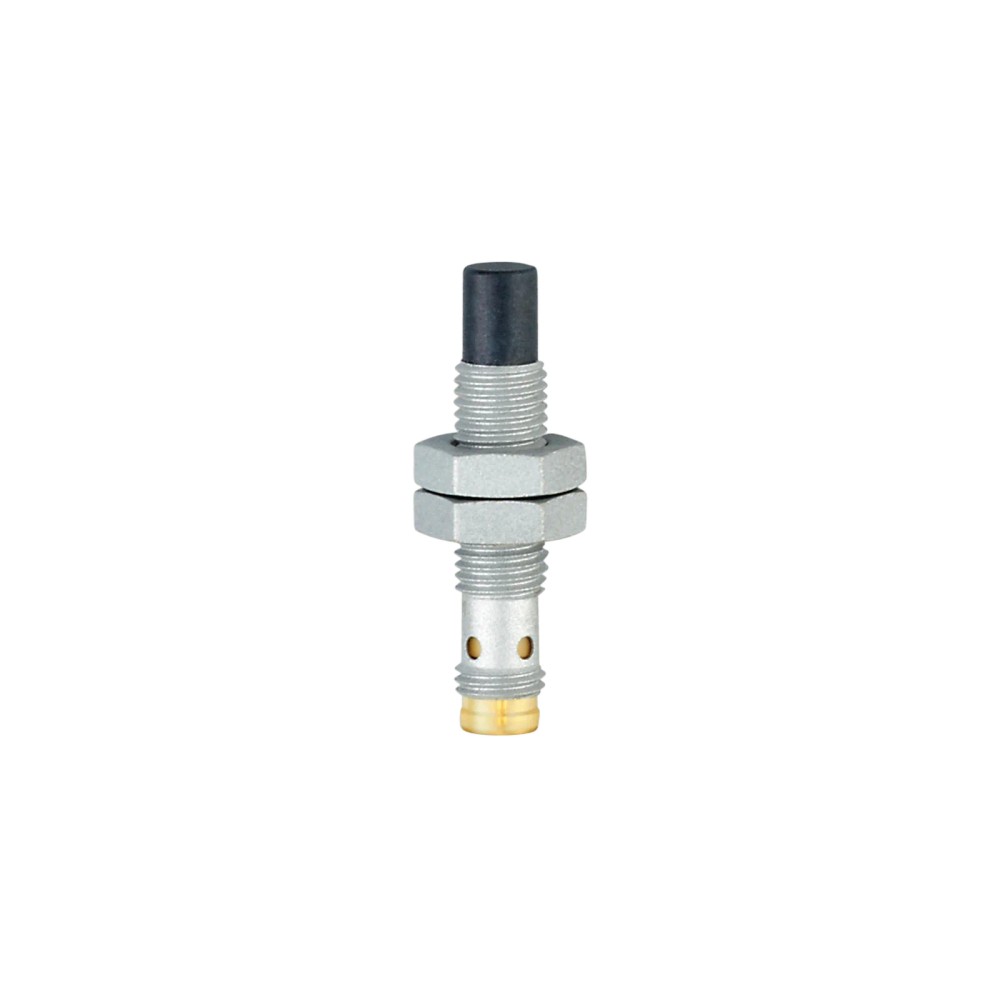

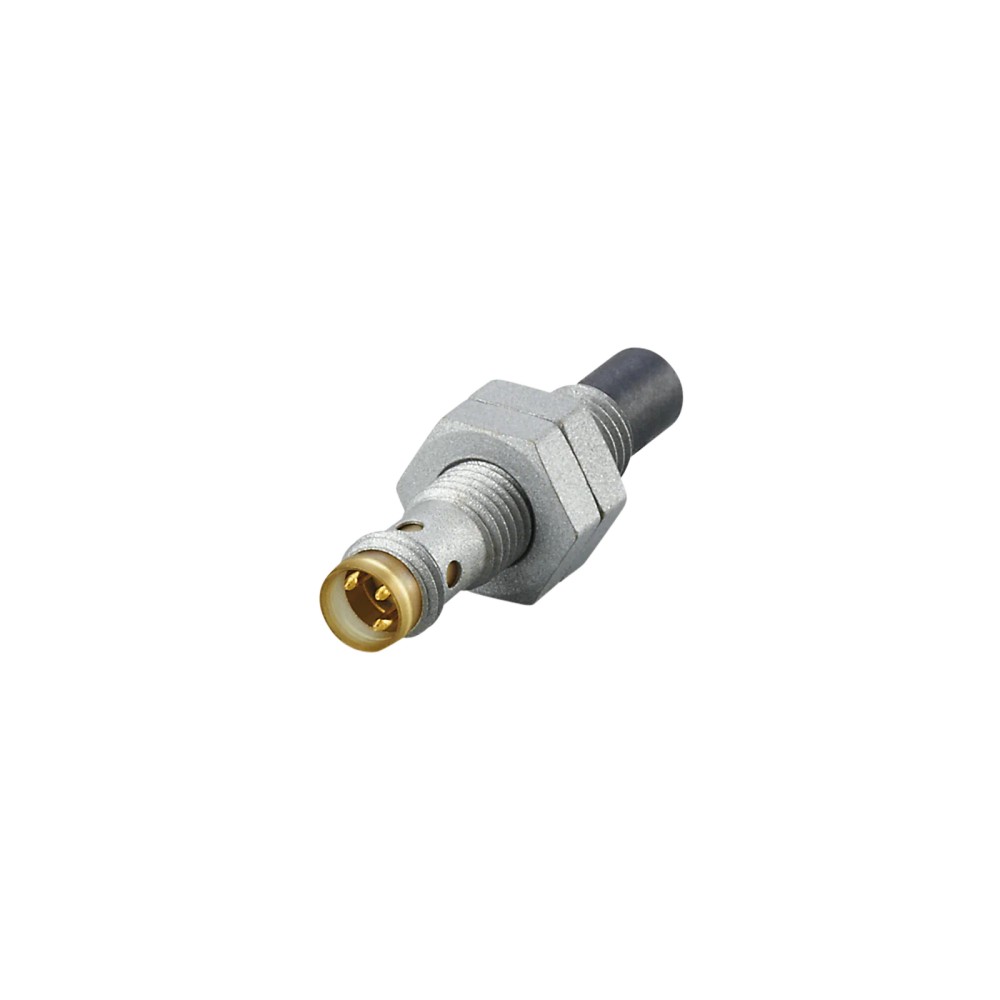

Imagem meramente ilustrativa

R$ 664,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IEW201
EAN: 4021179305013
NCM do produto: 85365090

Destaques do Produto Tipo de Saída PNP...mais

Fechar menu

Saiba mais sobre: "IEW201 IFM - Sensor Indutivo IFM Para áreas de soldagem M8 PNP 6mm"

Destaques do Produto

Tipo de Saída

PNP

Alcance

6 mm

Conexão

M8 / 3 pinos

Tensão

10-30 DC V

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IEW201 M8 PNP 6mm

O Sensor Indutivo IFM IEW201 é um componente robusto de 8mm de diâmetro, desenvolvido para detecção precisa em ambientes severos de soldagem. Com saída PNP e alcance de 6mm, oferece alta resistência a campos eletromagnéticos. Sua construção em aço inoxidável garante longa vida útil em instalações industriais compactas.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	IEW201
Tipo	Sensor Indutivo
Conexão	M8, 3 Pinos
Alcance	6 mm
Saída	PNP (NA)
Proteção	IP65/66/67/68/69K
Temp. Operação	-40 a 85 °C
Material	Aço Inoxidável (316L)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Áreas de soldagem robótica
Ambientes com presença de campos eletromagnéticos (até 300 mT)
Máquinas com espaço restrito (invólucro M8)

⚠ Considere outro se precisa de:

Instalação embutida em material metálico sem respeitar a folga especificada
Ambientes com pressão superior à vedação IP69K
Detecção de materiais não ferrosos em distâncias curtas sem considerar o fator de correção

APLICAÇÕES E USO

Detecção de objetos metálicos em células de soldagem robotizada.
Aplicações com restrição de espaço (montagem M8).
Ambientes industriais com alta incidência de ruído eletromagnético.
Linhas de montagem que exigem resistência a lavagem de alta pressão (IP69K).

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IEW201 M8 PNP 6mm, verifique estes pontos:

Escolha este modelo se

Você precisa de um sensor resistente a soldagem, com imunidade a campos eletromagnéticos, alta robustez mecânica (Aço inox 316L) e montagem em espaços restritos M8.

Evite este modelo se

Você precisa de uma distância de detecção superior a 6mm, conexão elétrica de rosca maior (como M12 ou M18) ou se a aplicação exige saída analógica de corrente/tensão.

ESPECIFICAÇÕES TÉCNICAS

Área de aplicação
Tipo de produto	Sensor indutivo	Identificação base do componente
Aplicação	Condições estreitas e áreas de soldagem	Ambiente operacional recomendado

Dados elétricos
Tensão de operação	10...30 DC V	Faixa de alimentação permitida
Corrente máxima	100 mA	Limite de carga da saída
Consumo de corrente	< 20 mA	Corrente própria do dispositivo

Desempenho e Precisão
Alcance de detecção	6 mm	Valor nominal garantido
Histerese	3...15% de Sr	Faixa de variação do ponto de comutação
Frequência de comutação	2000 Hz	Capacidade de processamento de sinais

Condições ambientais
Grau de proteção	IP65 / 66 / 67 / 68 / 69K	Resistência a meios externos
Temperatura ambiente	-40...85 °C	Limites térmicos operacionais
Resistência a campos	300 mT	Imunidade eletromagnética máxima

Dados mecânicos
Dimensões	M8 x 1 / L = 40 mm	Geometria do invólucro
Materiais	Aço inoxidável 1.4404 (316L)	Resistência química e mecânica
Conexão	M8, 3 pinos	Interface de conexão elétrica

COMPATIBILIDADE

Comunicação

• Sinal digital on/off (PNP)

Conexões

Elétrica M8, 3 pinos

Processo M8 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de peças em ambientes com soldagem elétrica	✓	Possui imunidade a campos magnéticos de até 300 mT e invólucro em aço inox.
Substituição em sensores com saída NPN	✗	O modelo é estritamente PNP; a eletrônica de controle deve ser compatível.
Lavagem de máquinas com jatos de alta pressão	✓	Possui certificação IP69K, suportando processos de limpeza intensiva.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IEW201 M8 PNP 6mm

Verifique se o local de instalação permite o espaço livre necessário para montagem não embutida.
Posicione o sensor no suporte de montagem e rosqueie a primeira porca para ajuste de altura.
Insira o sensor no orifício de fixação e posicione a segunda porca para travar o conjunto.
Aplique o torque máximo de 2 Nm (na face ativa) ou 5 Nm (corpo) para evitar danos mecânicos.
Conecte o cabo M8 de 3 pinos garantindo o encaixe firme da rosca.
Verifique o acendimento do LED amarelo ao aproximar o alvo antes de operar o processo.

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sinal de comutação falso ou constante.	Objeto metálico muito próximo à face lateral ou fixação incorreta.	Verifique a folga de montagem não embutida e a distância para o suporte de fixação.
O sensor não comuta nem acende o LED.	Cabo M8 mal conectado ou ruptura nos fios internos.	Verifique a continuidade do cabo e as tensões nos pinos 1 (V+) e 3 (GND).
Detecção imprecisa ou falha ao detectar alvo.	Excesso de partículas metálicas acumuladas na face do sensor.	Limpe a face ativa e verifique se há danos no revestimento anti-adesivo.
Comutação errática ou falha de resposta.	Campo eletromagnético superior a 300 mT.	Valide se a intensidade do campo no local de instalação excede o limite técnico de 300 mT.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IEW201 e qual sua principal função?

O IEW201 é um sensor indutivo de proximidade, tamanho M8, projetado especificamente para detecção de objetos metálicos em ambientes com interferência eletromagnética intensa, como áreas de soldagem.

O que vem incluído na embalagem deste produto?

Sim, o sensor acompanha duas porcas de fixação para a montagem em estruturas metálicas ou suportes de máquina.

Para quais tipos de detecção este sensor não é adequado?

Este sensor não é indicado para detecção de objetos não metálicos (plásticos, madeira, líquidos transparentes) ou aplicações submersas que excedam os padrões de estanqueidade IP68/IP69K.

Este sensor pode ser utilizado como sensor de nível ou deslocamento analógico?

Este modelo não é compatível com sistemas que exijam saída analógica, pois possui saída digital PNP com função normalmente aberto.

O que fazer se o sensor parar de detectar o objeto?

Sintoma: Falta de sinal de comutação. Causa provável: Curto-circuito na carga ou conexão elétrica interrompida. Verificação: Verifique se o LED amarelo de status acende ao aproximar um alvo metálico e teste a continuidade do cabo M8.

Como diagnosticar falhas de sinal intermitentes?

Sintoma: Sinal intermitente. Causa provável: Fixação solta ou interferência externa. Verificação: Verifique o torque de aperto da porca (máx. 2Nm para a face ativa) e garanta que não há acúmulo de partículas metálicas na face ativa.

Como este modelo se diferencia de sensores indutivos M8 convencionais?

A escolha entre modelos similares depende da distância de detecção necessária (neste caso, 6mm) e da necessidade de imunidade a campos magnéticos, critério onde o IEW201 se destaca por sua construção.

Devo optar pelo IEW201 ou um sensor indutivo padrão para aplicações em solda?

Sim, é uma escolha ideal para ambientes de soldagem onde a resistência a campos eletromagnéticos de até 300 mT é exigida.

Quais os cuidados necessários na instalação física?

A instalação deve respeitar as distâncias de montagem não embutida para evitar detecção falsa do suporte, utilizando o conector M8 de 3 pinos conforme diagrama de fiação.

Este sensor possui certificações de segurança ou qualidade?

Sim, o produto possui certificação UL (arquivo E174191) e segue normas de compatibilidade eletromagnética EN 61000, garantindo o padrão de qualidade industrial IFM.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída que comuta a tensão positiva (V+) para a carga. (Ref.: Função elétrica)

Histerese

Diferença entre o ponto de comutação ao aproximar e afastar o alvo, aqui entre 3-15% de Sr. (Ref.: Variação do ponto de comutação)

IP69K

Grau de proteção contra entrada de poeira e jatos de água de alta pressão e temperatura. (Ref.: Grau de proteção IP)

Montagem não embutida

Requer uma zona livre ao redor da face ativa do sensor para garantir a precisão da detecção. (Ref.: Tipo de montagem)

Sr (Distância real)

Distância de detecção efetiva considerando variações de temperatura e produção, nominal de 6mm. (Ref.: Alcance de detecção)
